Product Description

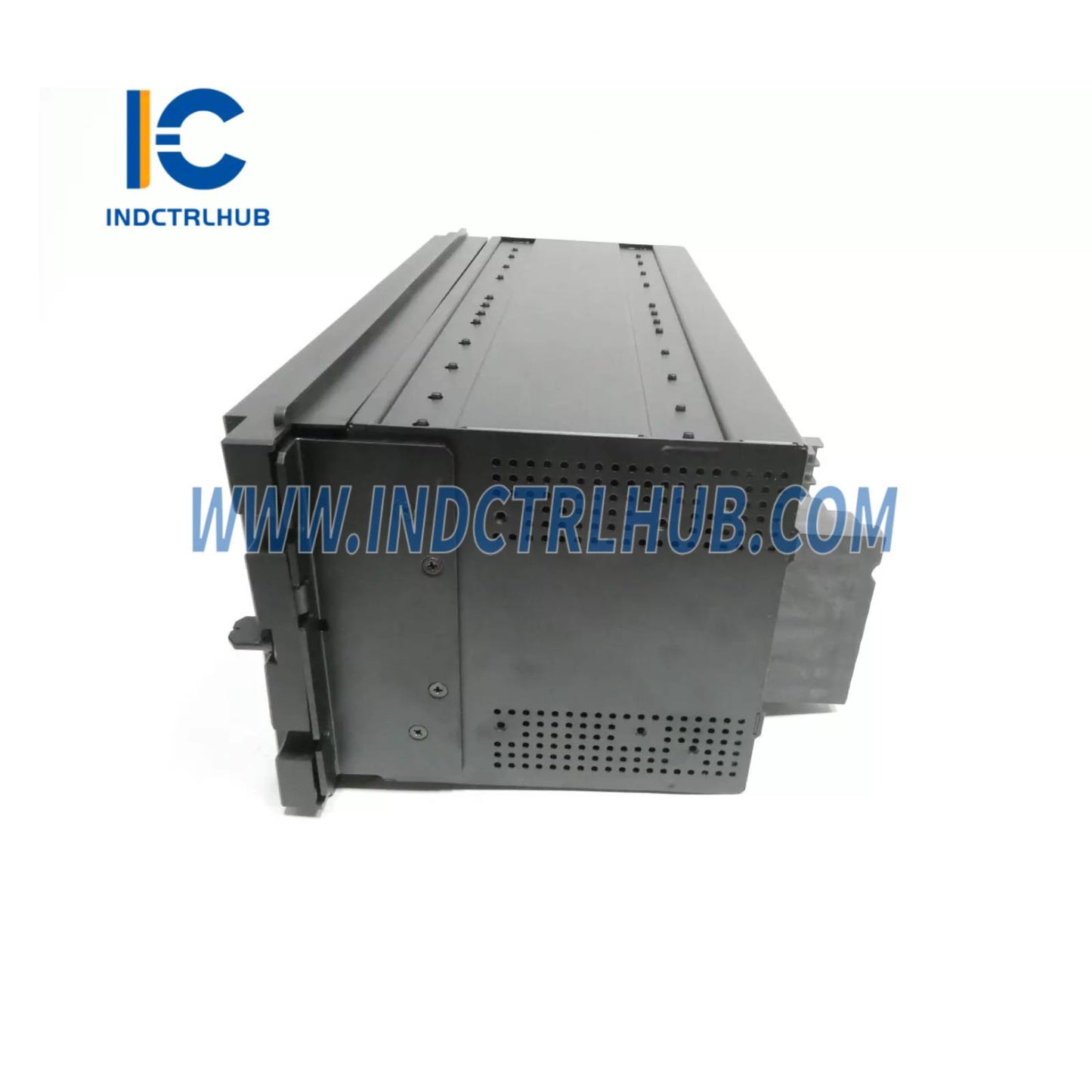

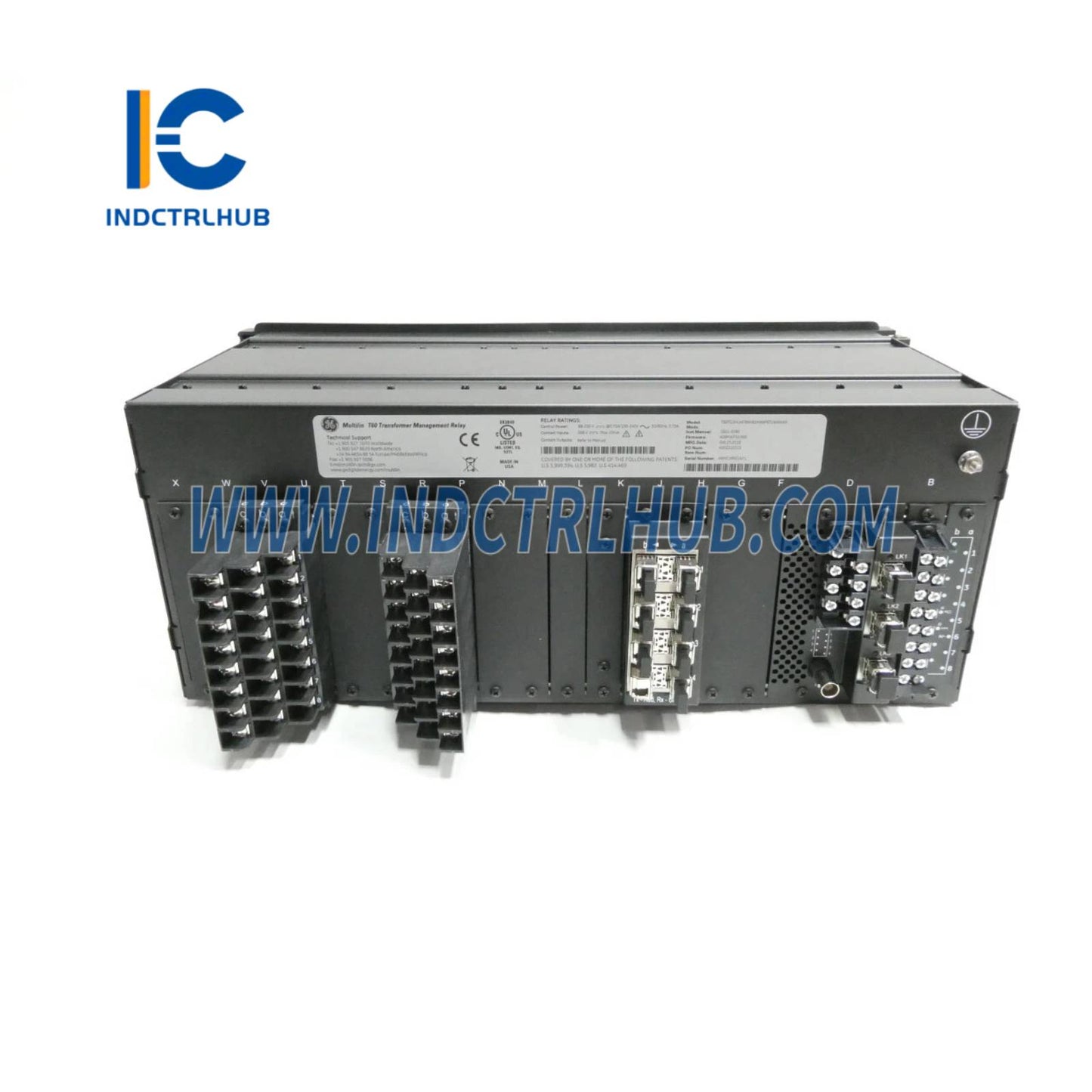

رله حفاظت ترانسفورماتور جنرال الکتریک T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P مولتی‌لین
- سازنده: جنرال الکتریک (اکنون تحت مدیریت GE Vernova)
- سری: مولتی‌لین T60
- مدل/شماره قطعه: T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P
- توضیحات: رله حفاظت ترانسفورماتور برای مدیریت ترانسفورماتور سیستم قدرت در سری مولتی‌لین T60
بررسی اجمالی
رله حفاظت ترانسفورماتور جنرال الکتریک T60-N11-AKH-F8L-H6N-M8N-P6P-U6P-W6P از سری مولتی‌لین T60 است که توسط GE ساخته شده و اکنون توسط GE Vernova مدیریت می‌شود. این رله بر پایه پلتفرم Universal Relay (UR) ساخته شده و حفاظت، کنترل و نظارت جامع برای ترانسفورماتورهای قدرت در سیستم‌های قدرت متوسط تا بزرگ را فراهم می‌کند. این دستگاه از حفاظت پیشرفته ترانسفورماتور شامل حفاظت تفاضلی، اضافه جریان و خطای زمین محدود پشتیبانی می‌کند و در کاربردهای تولید، انتقال و توزیع برق استفاده می‌شود.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| مدل | T60-N11-AKH-F8L-H6P-M8N-P6P-U6P-W6P |
| سری | مولتی‌لین T60 |
| نوع | رله حفاظت ترانسفورماتور |
| عملکرد | حفاظت، اندازه‌گیری و کنترل برای ترانسفورماتورهای قدرت |
| پردازنده (CPU) | نوع N11: 2 پورت اترنت 10/100Base-TX، 2 پورت فیبر نوری 100Base-FX چند حالته ST، پروتکل‌های پیشرفته (مانند IEC 61850) |
| منبع تغذیه | 125–250 ولت DC، 100–240 ولت AC با فرکانس 50/60 هرتز (AKH) |
| ورودی‌های CT/VT | F8L: 8 ورودی (4 CT، 4 VT، پیکربندی استاندارد با تشخیص پیشرفته) |
| ورودی/خروجی دیجیتال | H6N: 6 خروجی فرم-A (بدون نظارت)، 8 ورودی دیجیتال |
| خروجی‌های کنتاکت | M8N: 4 خروجی فرم-A (بدون نظارت)، 4 خروجی فرم-C، 8 ورودی دیجیتال |
| ورودی‌های RTD | P6P: 6 ورودی RTD (پلاتین 100 اهم، نیکل، مس) |
| ورودی‌های آنالوگ | U6P: 4 ورودی آنالوگ (0–1 میلی‌آمپر، 0–20 میلی‌آمپر، 4–20 میلی‌آمپر) |
| فرستنده/گیرنده | W6P: 820 نانومتر، فیبر چند حالته، LED، 2 کانال |
| ویژگی‌های حفاظتی | حفاظت تفاضلی ترانسفورماتور (87T)، خطای زمین محدود (REF)، اضافه جریان (50/51، 50N، 51N)، اضافه/کاهش ولتاژ (59/27)، اضافه/کاهش فرکانس (81O/U)، اضافه بار حرارتی (49)، خطای قطع‌کننده |
| اندازه‌گیری | جریان، ولتاژ، توان، انرژی، فرکانس، هارمونیک‌ها، دما |
| ضبط رویداد | تا 1024 رویداد با ثبت زمان و تاریخ |
| پروتکل‌های ارتباطی | IEC 61850، DNP3، Modbus RTU/TCP، IEC 60870-5-104 |
| پورت‌های ارتباطی | 2 پورت RJ-45 اترنت، 2 پورت فیبر ST، RS485، RS232 جلو (9600–115,200 بیت بر ثانیه) |
| کانکتورها | بلوک ترمینال برای ورودی/خروجی و CT/VT، RJ-45/ST برای ارتباط، RS232 DB-9 |

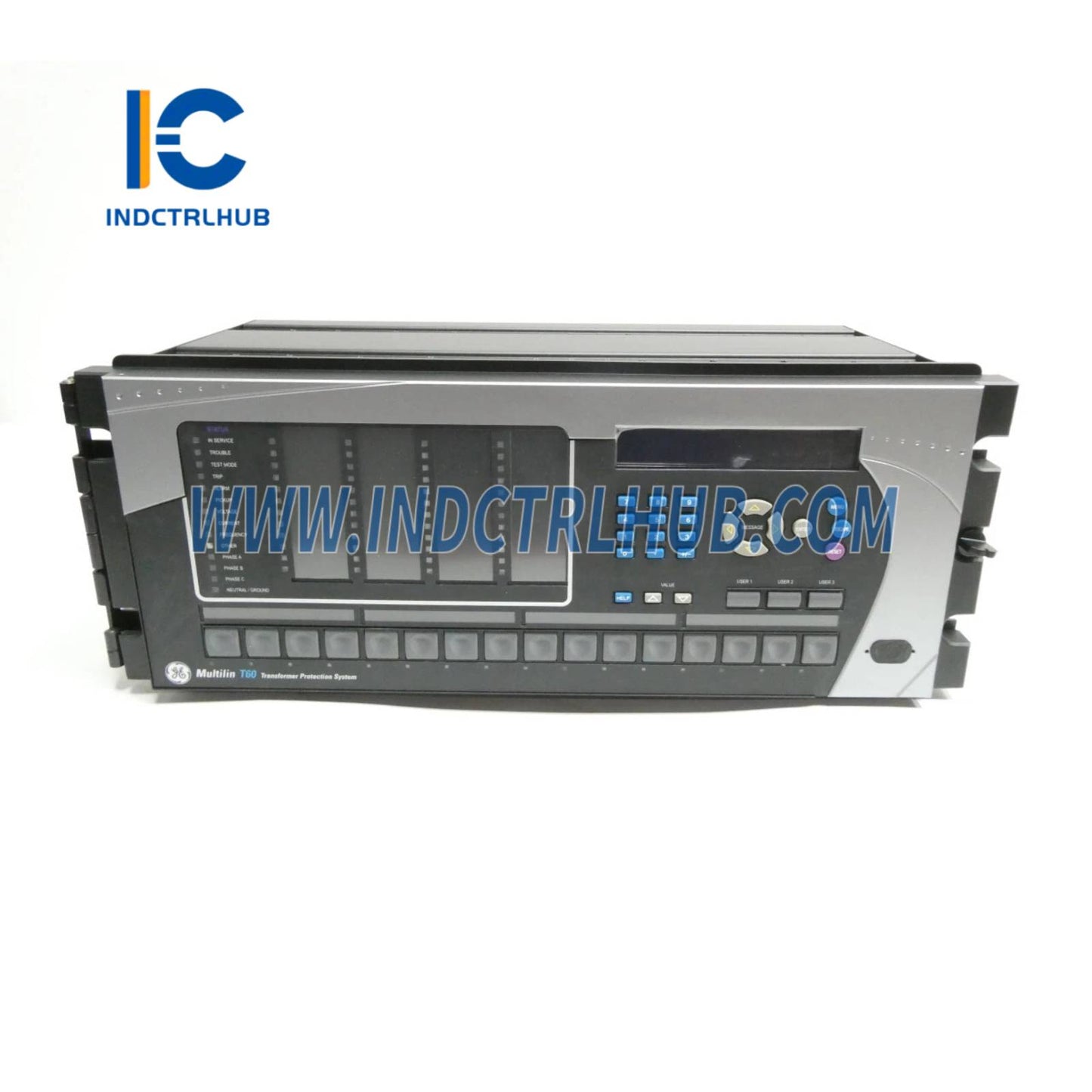

| نمایشگر | پنل جلوی پیشرفته با LCD 16x40 کاراکتر، صفحه کلید 16 کلیدی |
| حفاظت محیطی | پوشش محافظ برای محیط‌های سخت |
| دمای کاری | -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد (-40 درجه فارنهایت تا +140 درجه فارنهایت) |
| دمای ذخیره‌سازی | -40 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد (-40 درجه فارنهایت تا +176 درجه فارنهایت) |
| رطوبت نسبی | تا 95٪ (بدون تراکم) |
| ابعاد | تقریباً 48.3 سانتی‌متر × 13.3 سانتی‌متر × 28.5 سانتی‌متر (19.0 × 5.2 × 11.2 اینچ) |
| وزن | تقریباً 7.5 کیلوگرم (16.5 پوند) |
| نصب | نصب روی رک افقی 19 اینچ، کیس کشویی |
| گواهینامه‌ها | CE، UL، CSA، IEC، مطابق با IEEE C37.91 |
| سازگاری | پلتفرم Universal Relay مولتی‌لین، نرم‌افزار EnerVista UR |
| دفترچه راهنما | GEK-113190 (دفترچه راهنمای مولتی‌لین T60) |
