Product Description

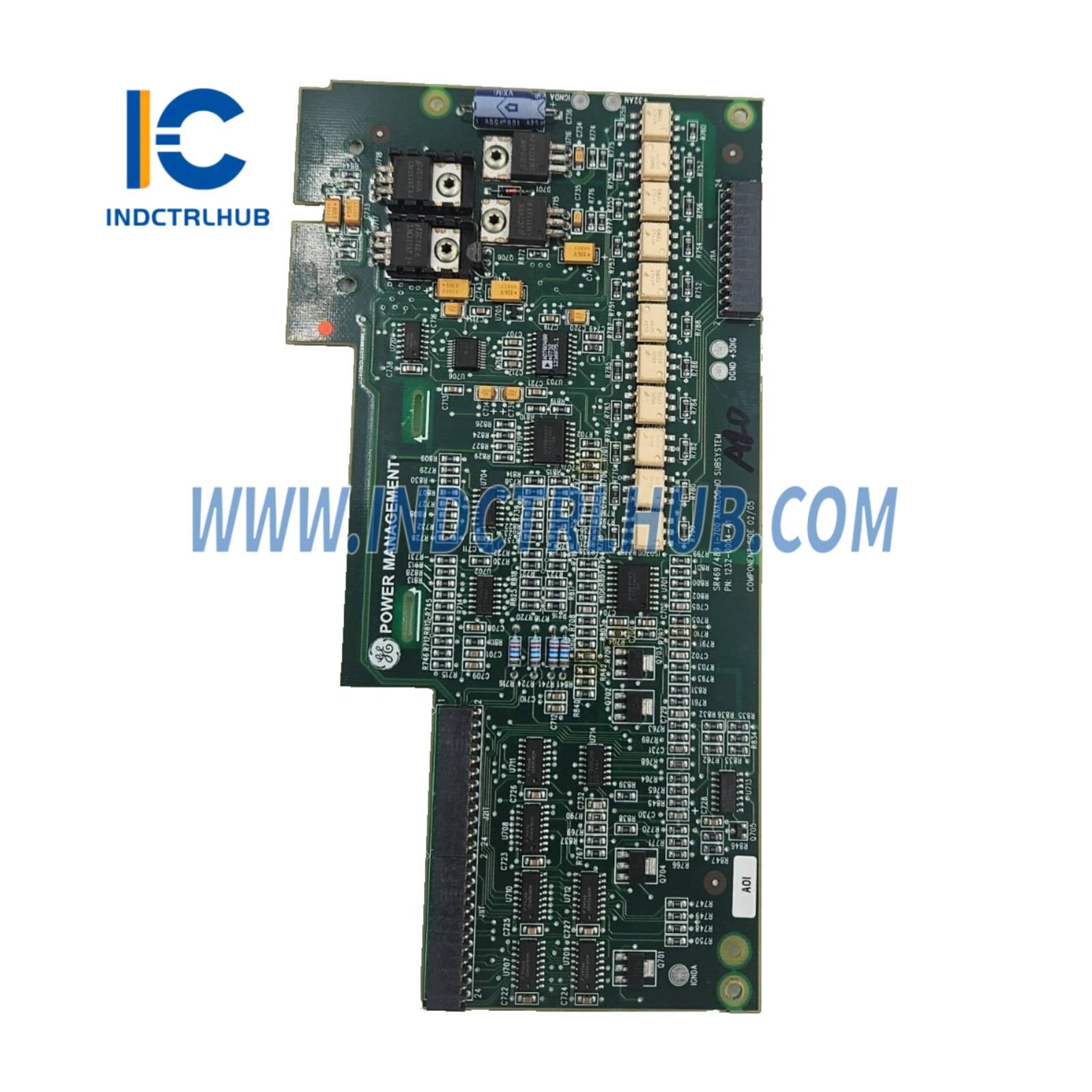

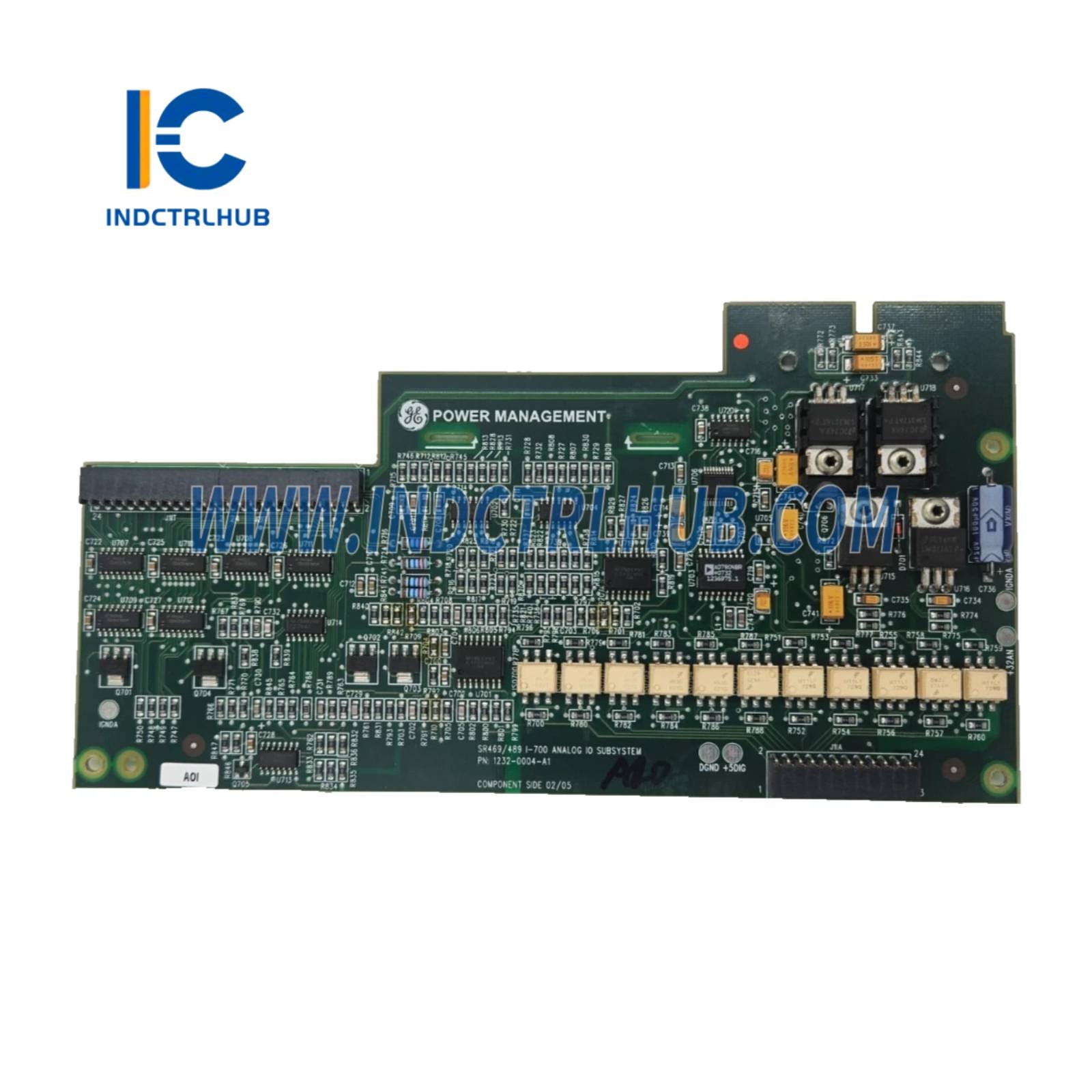

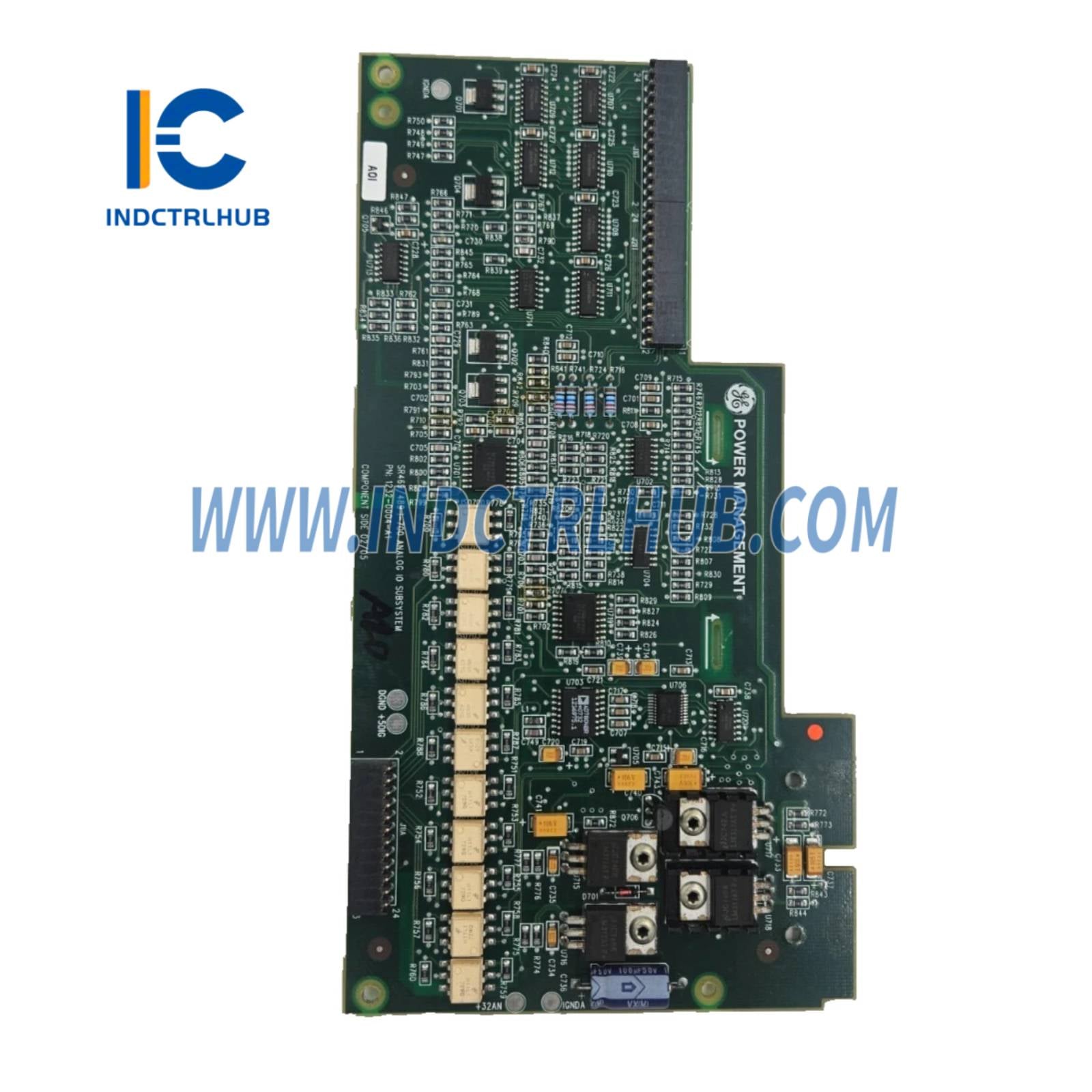

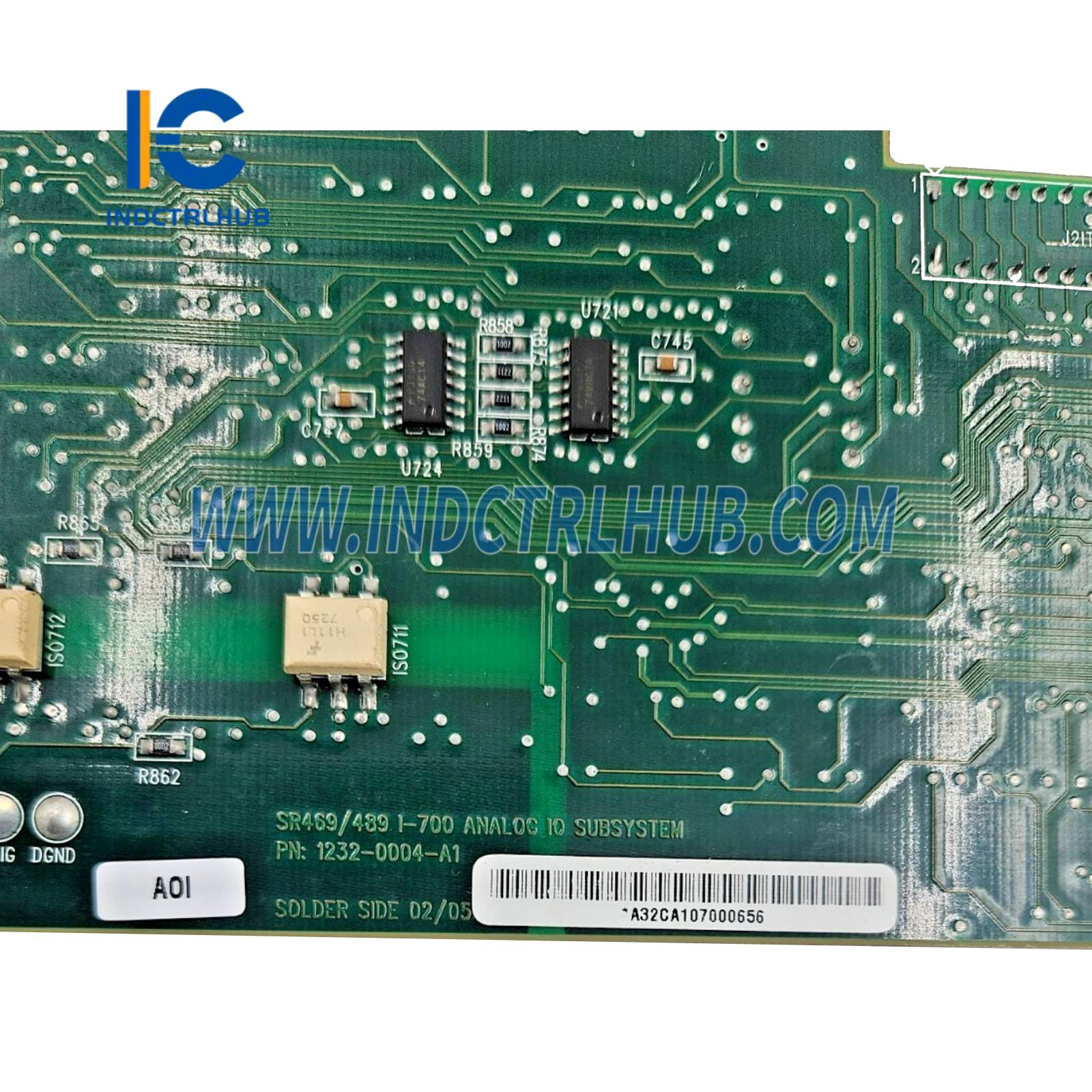

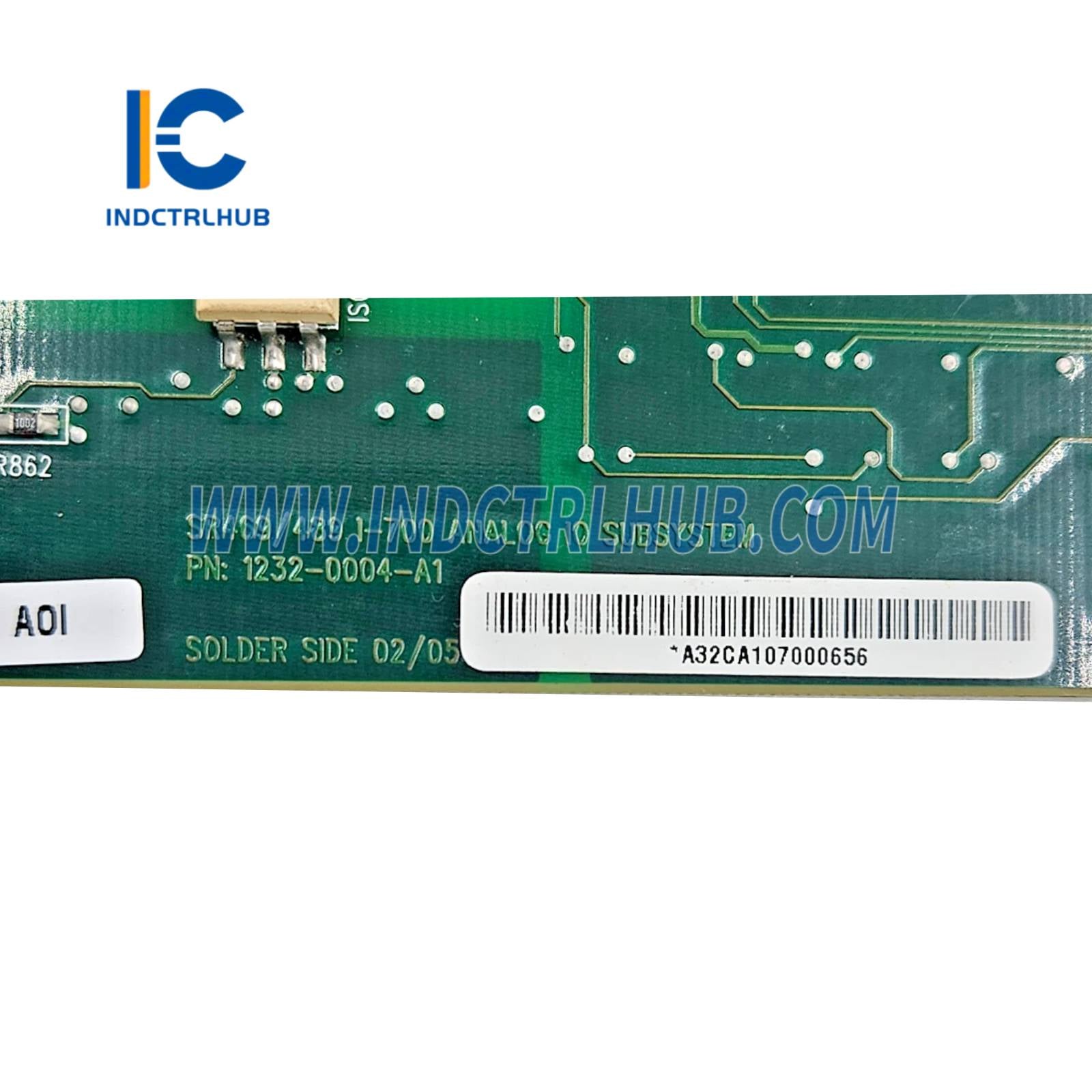

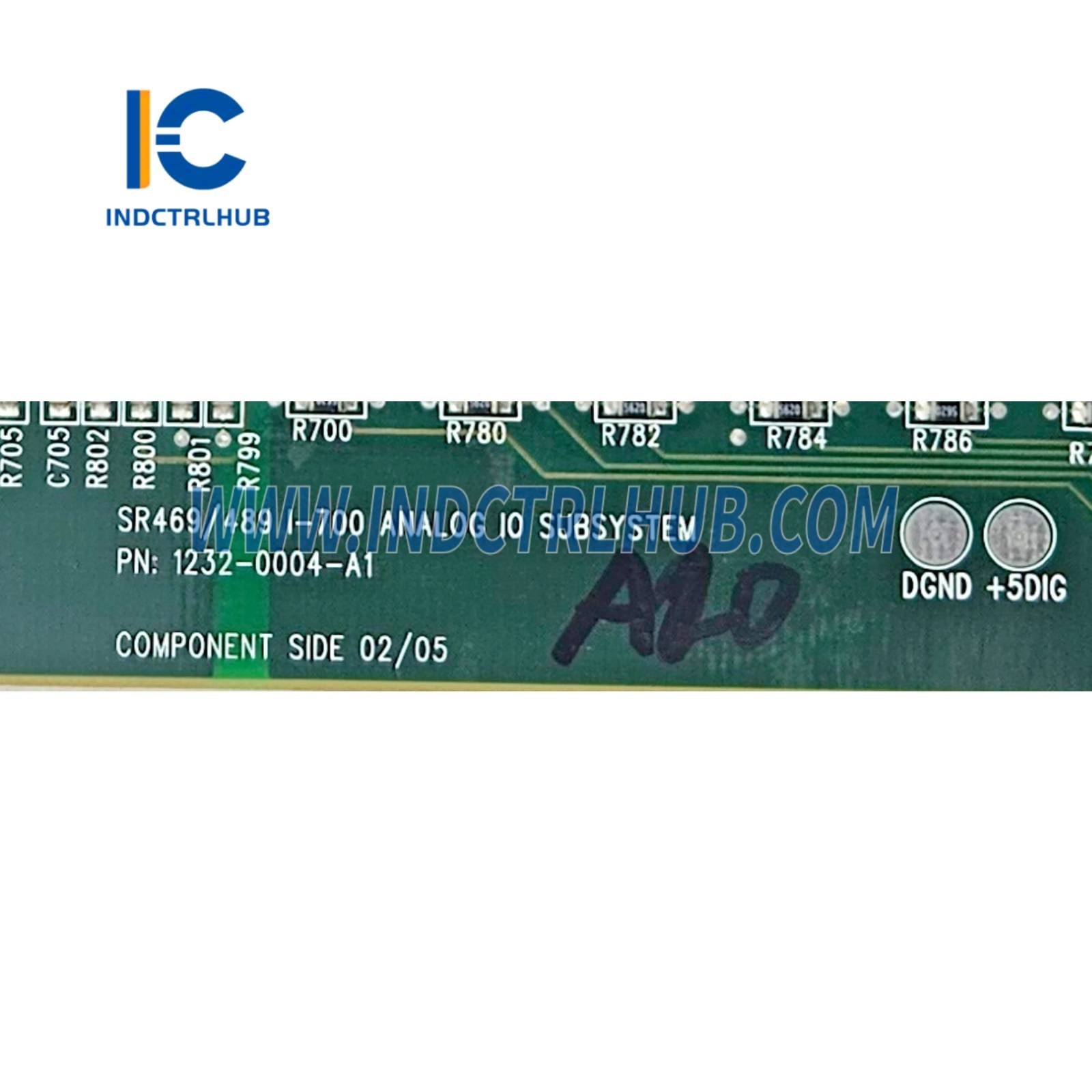

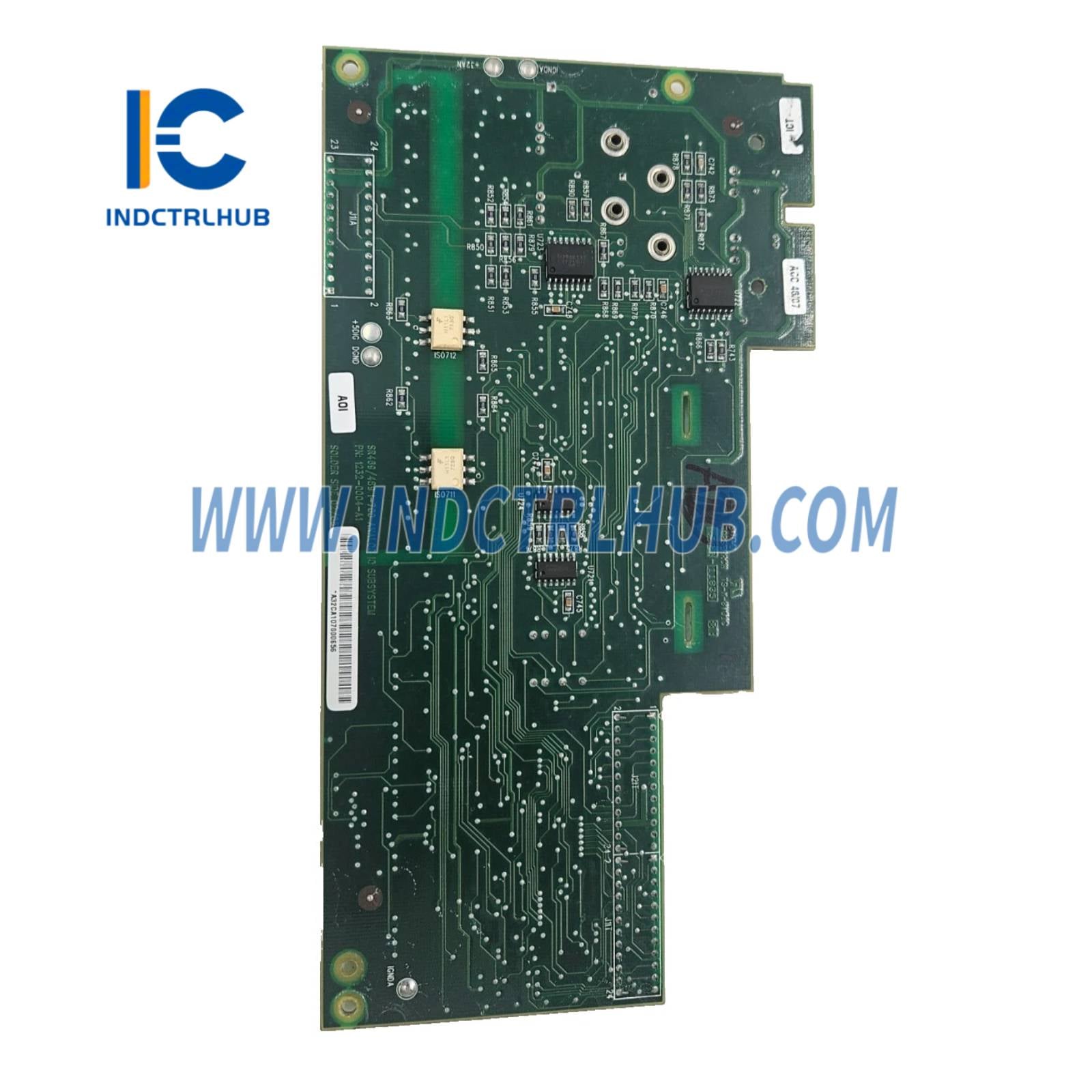

رله حفاظت موتور General Electric SR469 Multilin
مروری بر محصول
- توضیحات: رله حفاظت موتور General Electric SR469 یک رله حفاظت موتور Multilin است که برای حفاظت، کنترل و پایش موتورهای متوسط تا بزرگ در کاربردهای صنعتی طراحی شده است. این رله ویژگی‌های جامع حفاظت موتور از جمله اضافه‌بار حرارتی، اضافه‌جریان و تشخیص خطا را ارائه می‌دهد
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| تولیدکننده | General Electric |
| سری | Multilin SR |
| مدل/شماره قطعه | SR469 |
| نوع مدل | رله حفاظت موتور |
| تابع | حفاظت، کنترل و پایش موتورهای متوسط تا بزرگ |
| نمایشگر | نمایشگر LCD الفبایی-عددی ۴۰ کاراکتری |
| ورودی‌ها | ۴ ورودی CT فاز، ۱ ورودی CT زمین، تا ۱۲ ورودی RTD (قابل تنظیم)، چندین ورودی دیجیتال |
| خروجی‌ها | ۴ خروجی رله (قطع، هشدار، کمکی)، ۲ خروجی آنالوگ (قابل تنظیم) |
| رابط‌های ارتباطی | RS232، RS485، Modbus RTU، اترنت اختیاری، DeviceNet |
| تقویت سیگنال | تبدیل آنالوگ به دیجیتال داخلی، مدل‌سازی حرارتی |
| دقت | ±۱٪ برای اندازه‌گیری جریان/ولتاژ، ±۲ درجه سانتی‌گراد برای اندازه‌گیری RTD (معمولی) |
| ویژگی‌های حفاظتی | اضافه‌بار حرارتی (۴۹)، اضافه‌جریان فاز/زمین (۵۰/۵۱، ۵۰N/۵۱N)، حفاظت تفاضلی (۸۷)، قفل روتور، عدم تعادل، ولتاژ پایین/بالا، جریان پایین، پایش دمای RTD، خطای کلید |
| افزونه | قابل اعمال نیست (دستگاه تک، پشتیبانی از منبع تغذیه افزونه) |
| تشخیص | ضبط رویداد (تا ۲۵۶ رویداد)، ضبط شکل موج، گزارش‌های شروع موتور، خودآزمایی |
| سازگاری | ادغام با سیستم‌های SCADA، نرم‌افزار Multilin EnerVista |
| منبع تغذیه | ۴۸–۱۲۵ ولت DC یا ۴۸–۱۱۰ ولت AC (استاندارد)، اختیاری ۱۲۵–۲۵۰ ولت DC یا ۱۰۰–۲۴۰ ولت AC |
| مصرف برق | ۱۰ وات معمولی، ۲۰ وات حداکثر |
| مشخصات محیطی | دمای کاری: از -۴۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد دمای ذخیره‌سازی: -۴۰ درجه سانتی‌گراد تا +۸۰ درجه سانتی‌گراد رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم |
| محفظه | IP40 (جلو)، IP20 (عقب، نصب شده در پنل) |
| ابعاد | حدود ۱۷۸ میلی‌متر (ارتفاع) × ۱۴۶ میلی‌متر (عرض) × ۲۰۳ میلی‌متر (عمق) |
| وزن | ۴.۰ کیلوگرم (تقریبی) |
| نصب | نصب روی پنل، سازگار با رک ۱۹ اینچ |
| گواهینامه‌ها | CE, UL, cULus, IEC 60255 |
