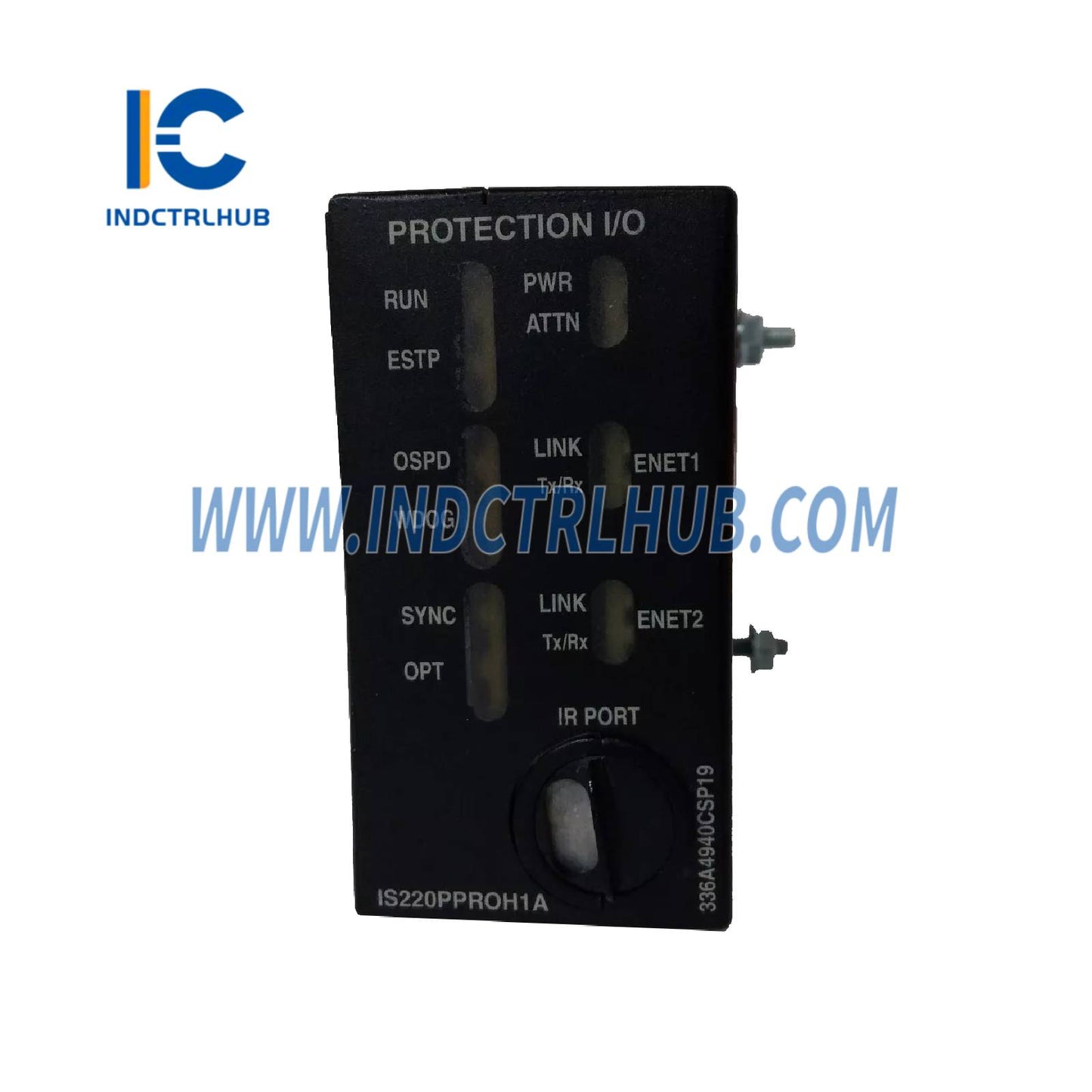

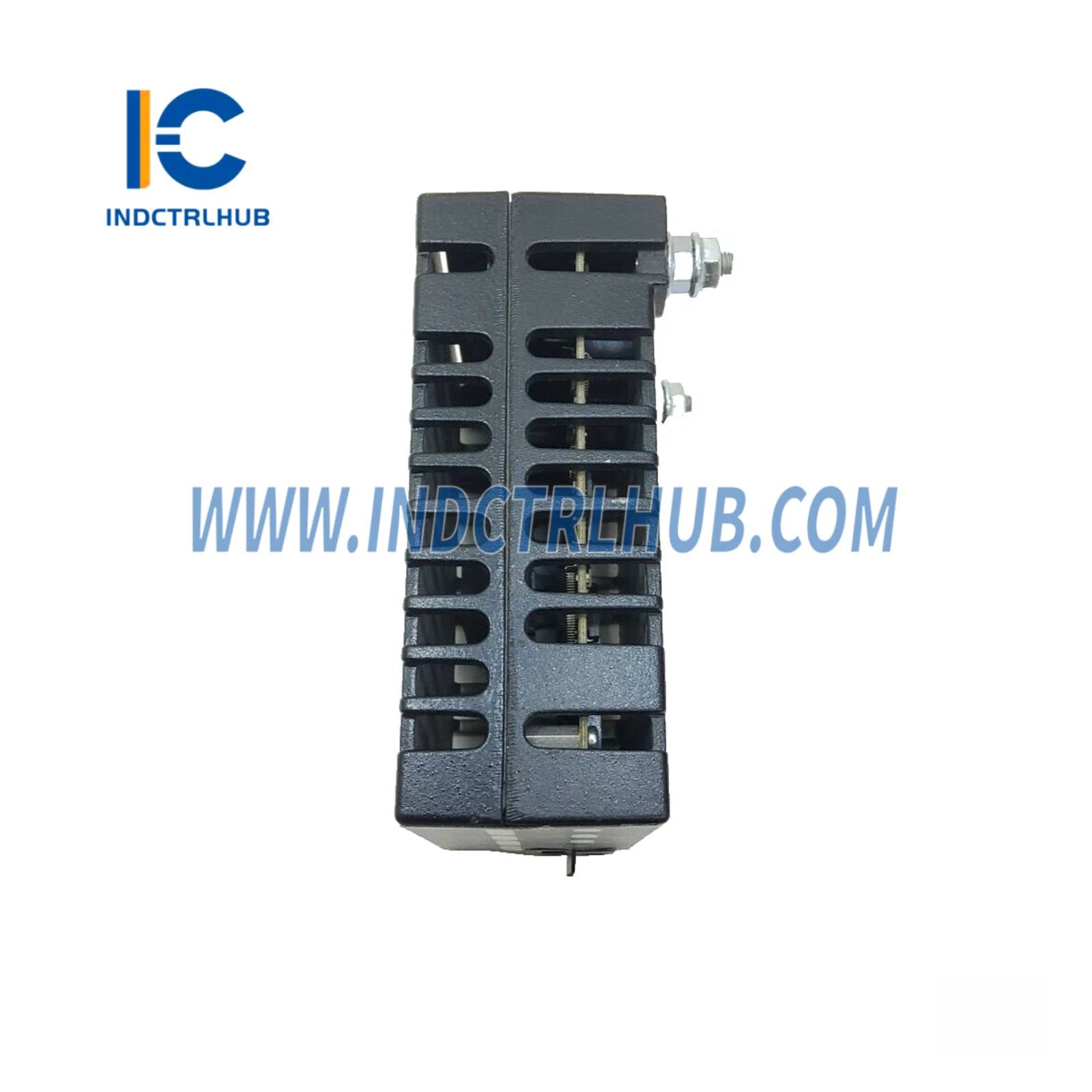

بسته ورودی/خروجی حفاظت توربین General Electric IS220PPROH1A REV.E Mark VIe
- سازنده: جنرال الکتریک (اکنون تحت مدیریت GE Vernova)
- Series: Mark VIe Speedtronic
- مدل/شماره قطعه: IS220PPROH1A REV.E
- توضیحات: بسته ورودی/خروجی حفاظت توربین برای کنترل توربین در سیستم‌های Mark VIe Speedtronic
بررسی اجمالی
بسته ورودی/خروجی حفاظت توربین General Electric IS220PPROH1A REV.E از سری Mark VIe Speedtronic است که توسط GE ساخته شده و اکنون توسط GE Vernova مدیریت می‌شود. این دستگاه برای اتوماسیون صنعتی طراحی شده و عملکردهای حیاتی حفاظت توربین را با پردازش ورودی‌های سرعت، لرزش و سایر حسگرها فراهم می‌کند و خروجی‌هایی برای خاموشی اضطراری در سیستم‌های توربین گاز و بخار تولید می‌کند. این بسته از پیکربندی‌های ساده و سه‌گانه ماژولار افزونه (TMR) پشتیبانی می‌کند و در تولید برق، نفت و گاز و تولید صنعتی برای اطمینان از عملکرد ایمن و قابل اعتماد توربین استفاده می‌شود.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| مدل | IS220PPROH1A REV.E |
| سری | Mark VIe Speedtronic |
| نوع | بسته ورودی/خروجی حفاظت توربین (PPRO) |
| تابع | پردازش سیگنال‌های حفاظت توربین برای سرعت بیش از حد، لرزش و توقف اضطراری |
| ورودی‌ها | ۶ ورودی حسگر سرعت (پیکاپ‌های مغناطیسی یا پروب‌های مجاورت)، ۳ آشکارساز شعله |
| خروجی‌ها | خروجی‌های رله برای سلونوئیدهای قطع اضطراری، خروجی‌های 4–20 میلی‌آمپر |
| بردهای ترمینال سازگار | TPROH1B، TPROH1C، TREGH1B، TRPAH1A |

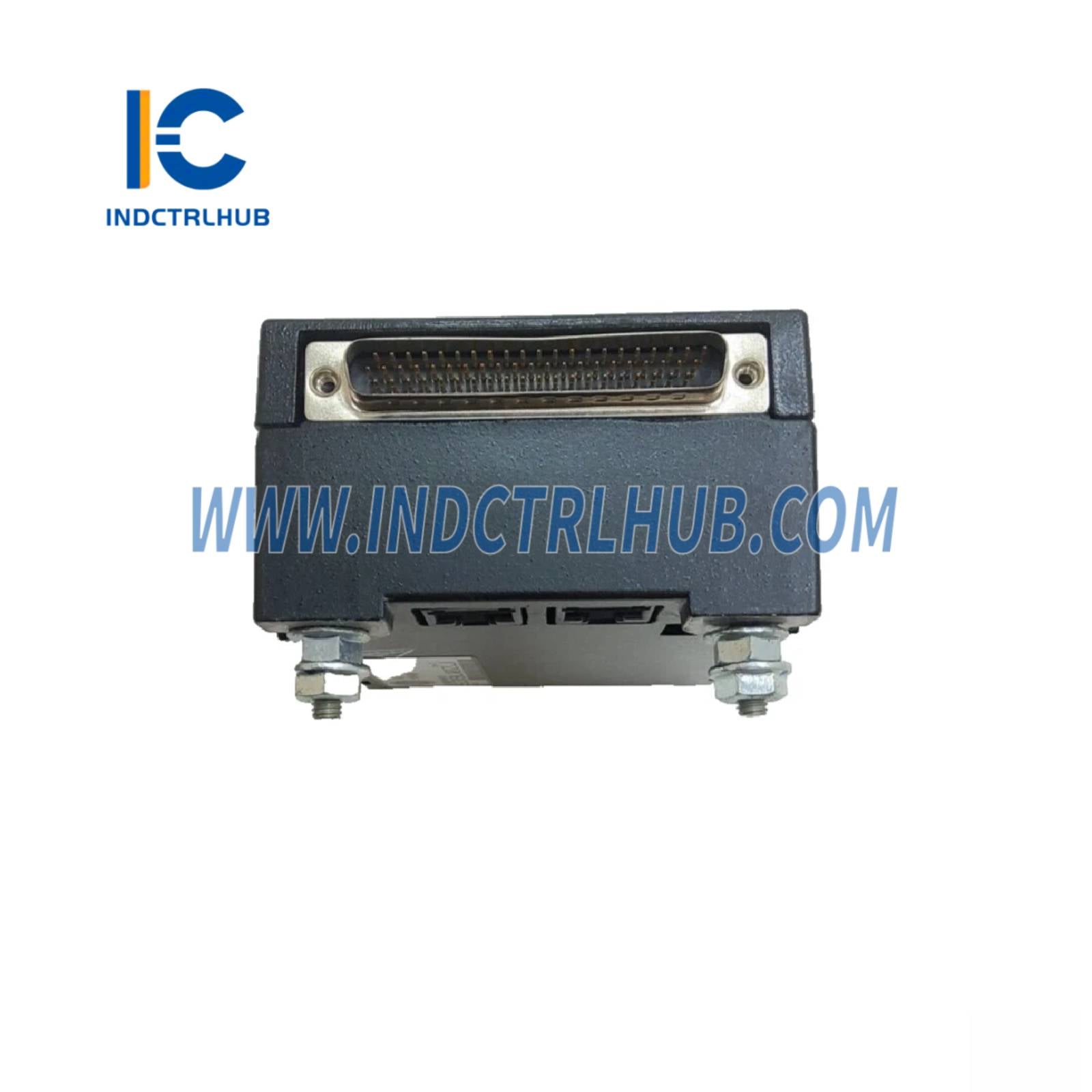

| کانکتورها | دو پورت اترنت RJ-45 (IONet)، کانکتور چندپین برای بردهای ترمینال |
| ارتباطات | اترنت (IONet) با پروتکل‌های ControlST |
| منبع تغذیه | 28 ولت DC اسمی (دامنه 18–32 ولت DC)، تأمین شده توسط سیستم Mark VIe |
| حفاظت سیگنال | کاهش نوسان، فیلتر EMI، ایزولاسیون نوری برای ورودی‌ها |
| قطعات | تکنولوژی نصب سطحی، میکروپروسسورها، مدارهای مجتمع، مقاومت‌ها، خازن‌ها |
| مصرف برق | تقریباً 1–2 آمپر در 28 ولت DC (معمول برای بسته‌های ورودی/خروجی Mark VIe، به طور عمومی مشخص نشده) |
| ابعاد | تقریباً 8.3 سانتی‌متر در 16.5 سانتی‌متر در 5.6 سانتی‌متر (3.3 در 6.5 در 2.2 اینچ) |
| پوشش | پوشش هم‌شکل برای محافظت محیطی |
| نشانه‌گذاری‌های برد | لوگوی GE، IS220PPROH1A، REV.E، کد 6BA01 |
| دمای عملیاتی | -30°C تا +65°C (-22°F تا +149°F) |
| دمای ذخیره‌سازی | -40°C تا +85°C (-40°F تا +185°F) |
| رطوبت نسبی | ۵٪ تا ۹۵٪ (بدون تراکم) |
| وزن | تقریباً 0.45 کیلوگرم (1.0 پوند) |
| نصب | به بردهای ترمینال سازگار متصل می‌شود (مثلاً TPROH1B/C، TREGH1B) |
| گواهینامه‌ها | CE، UL، CSA، کلاس I بخش 2 |
| سازگاری | سیستم کنترل توربین Mark VIe/Mark VIeS، نرم‌افزار ToolboxST |
| راهنما | GEH-6721L |
