Product Description
برد پردازشگر سیگنال دیجیتال General Electric IS200DSPXH1DBD
مروری بر محصول

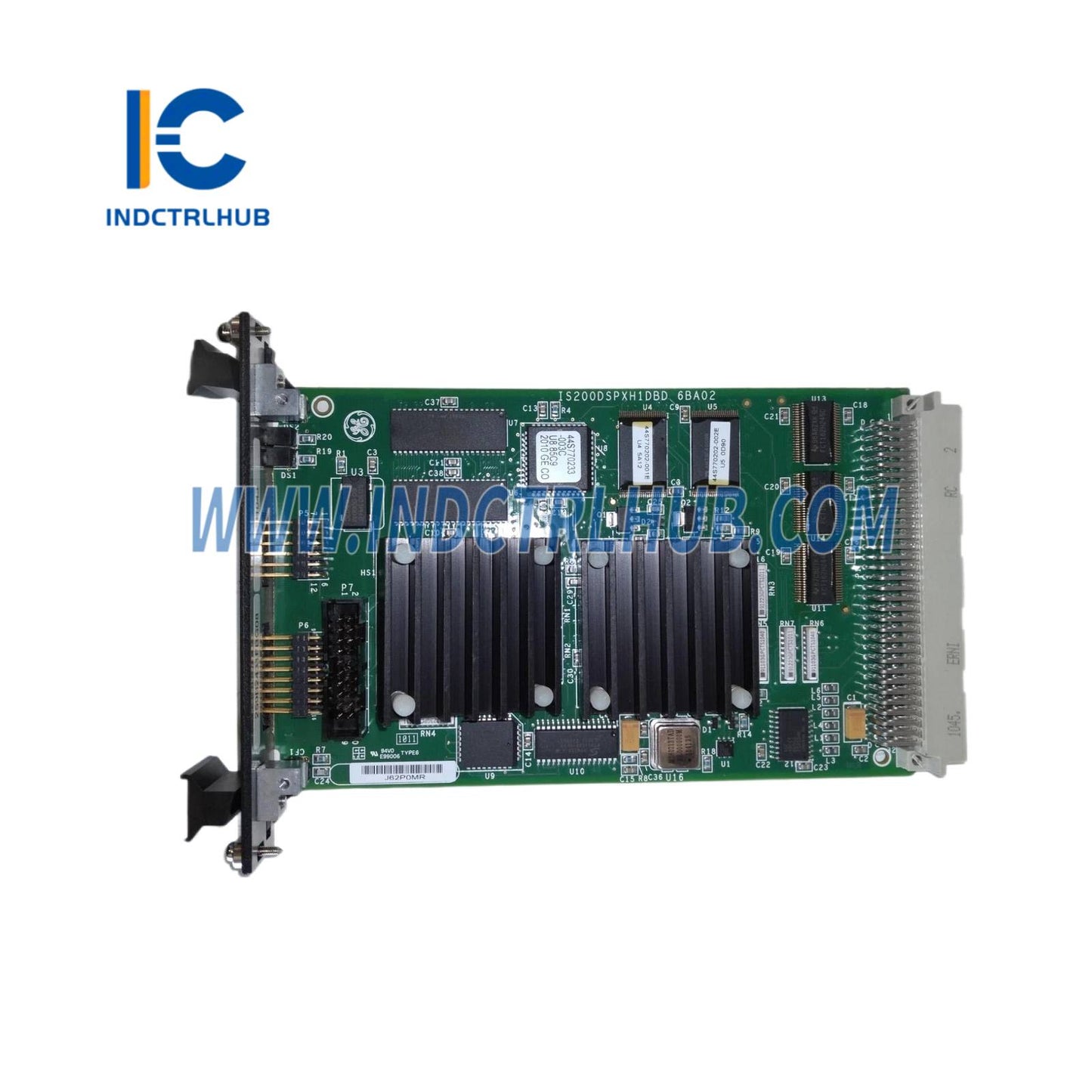

- توضیحات: برد کنترل پردازشگر سیگنال دیجیتال (DSP) General Electric IS200DSPXH1DBD (6BA02) برای استفاده در سیستم‌های کنترل توربین Mark VI و Mark VIe شرکت GE طراحی شده است.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| تولیدکننده | General Electric |
| سری | Mark VI / Mark VIe |
| مدل/شماره قطعه | IS200DSPXH1DBD (6BA02) |
| نوع مدل | برد کنترل پردازنده سیگنال دیجیتال (DSP) |
| تابع | انجام پردازش سیگنال با سرعت بالا برای کنترل توربین و ژنراتور |
| نمایشگر | نمایشگرهای LED (وضعیت، برق، خطا) |
| ورودی‌ها | سیگنال‌های دیجیتال و آنالوگ از اجزای سیستم مارک VI/VIe |
| خروجی‌ها | سیگنال‌های کنترل پردازش شده به اجزای سیستم مارک VI/VIe |
| رابط‌های ارتباطی | پشت‌صفحه سیستم مارک VI/VIe، باس VME |
| تقویت سیگنال | پردازش سیگنال دیجیتال داخلی و ایزولاسیون |
| دقت | مشخص نشده (بسته به کاربرد، معمولاً با دقت بالا) |
| افزونه | پشتیبانی از افزونگی در پیکربندی‌های مارک VI/VIe |
| تشخیص | نمایشگرهای LED وضعیت، گزارش خطا به سیستم کنترل |
| سازگاری | سیستم‌های کنترل توربین GE مارک VI و مارک VIe |
| پردازنده | پردازنده سیگنال دیجیتال با عملکرد بالا (مدل دقیق به صورت عمومی اعلام نشده است) |
| حافظه | فلش و رم داخلی (ظرفیت دقیق به صورت عمومی اعلام نشده است) |
| منبع تغذیه | 5 ولت DC، 24 ولت DC (از پشت‌صفحه مارک VI/VIe) |
| مصرف برق | حداکثر 6 وات (معمولی) |
| مشخصات محیطی | دمای کاری: -30 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد دمای ذخیره‌سازی: -۴۰ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم |
| محفظه | IP20 (باز، نصب شده در کابینت کنترل) |
| ابعاد | حدود 233 میلی‌متر (ارتفاع) × 160 میلی‌متر (عرض) × 40 میلی‌متر (عمق) |
| وزن | حدود 0.6 کیلوگرم |
| نصب | به رک VME مارک VI/VIe متصل می‌شود |
| گواهینامه‌ها | CE, UL, cULus, RoHS |
