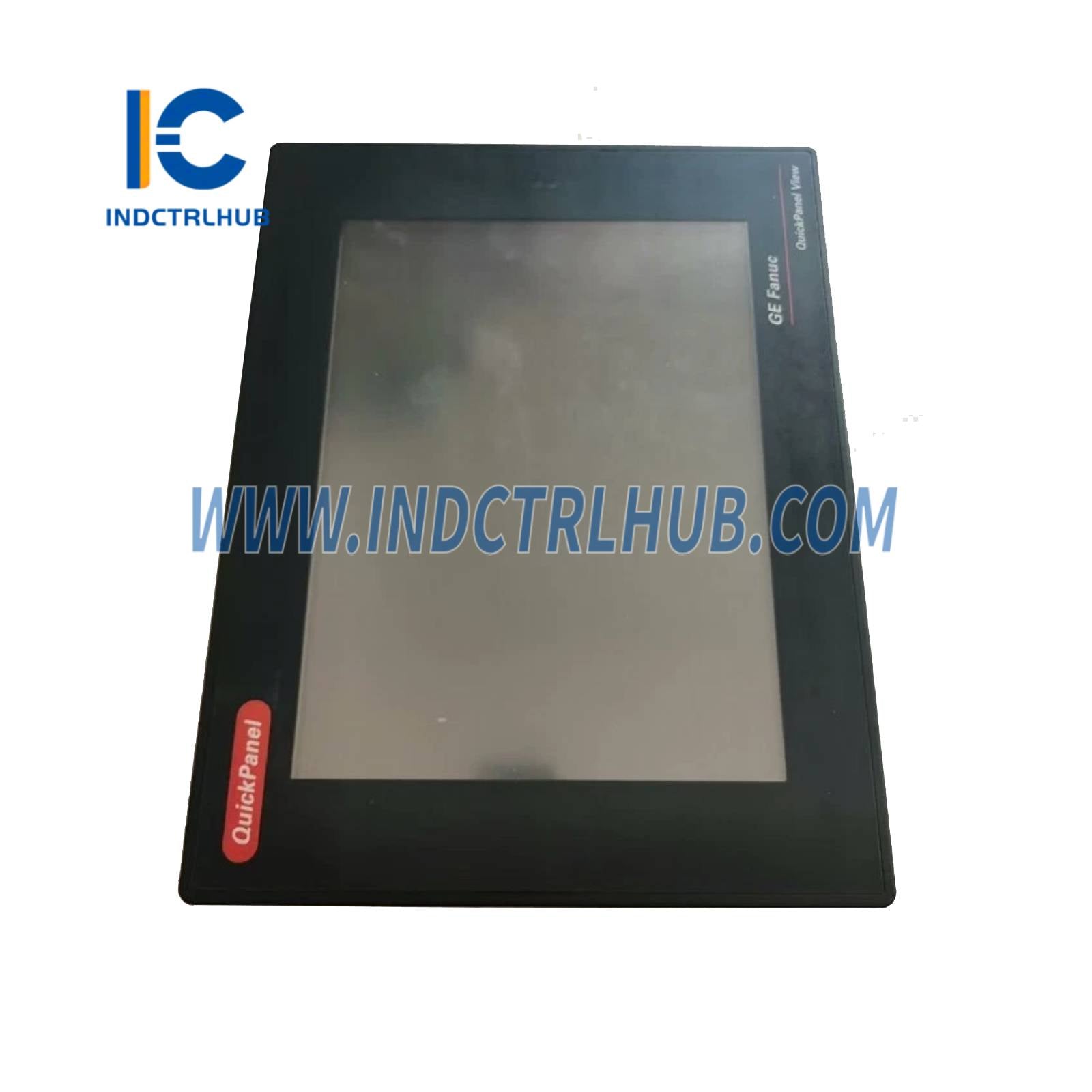

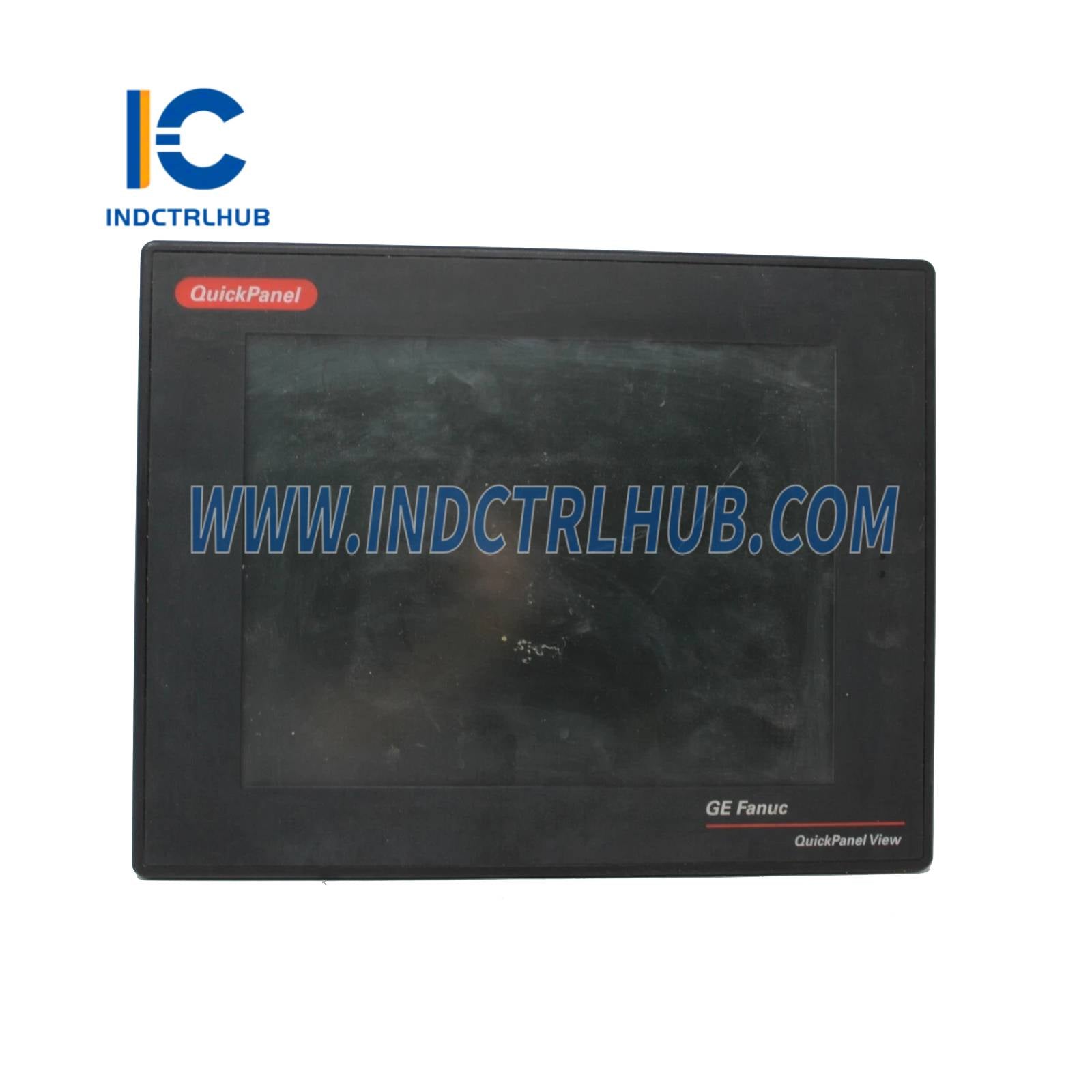

GE IC754VSI12CTD نمای QuickPanel

GE IC754VSI12CTD نمای QuickPanel

  • Manufacturer: General Electric

  • Product No.: IC754VSI12CTD

  • Condition:1000 در انبار

  • Product Type: QuickPanel View

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 3200g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • پشتیبانی 24/7
  • بازگشت 30 روزه
  • حمل و نقل سریع

نمایشگر General Electric IC754VSI12CTD QuickPanel View

  • سازنده: General Electric (اکنون تحت مدیریت Emerson Automation)
  • سری: QuickPanel View
  • مدل/شماره قطعه: IC754VSI12CTD
  • توضیحات: نمایشگر لمسی رنگی TFT 12 اینچ QuickPanel برای کاربردهای رابط انسان-ماشین (HMI) صنعتی

بررسی اجمالی

  • نمایشگر General Electric IC754VSI12CTD یک نمایشگر لمسی رنگی TFT 12 اینچ از سری QuickPanel View است که در اصل توسط GE Fanuc ساخته شده و اکنون توسط Emerson Automation مدیریت می‌شود. این دستگاه برای اتوماسیون صنعتی طراحی شده و به عنوان رابط انسان-ماشین (HMI) به اپراتورها امکان می‌دهد تا فرآیندهای صنعتی را نظارت، کنترل و تعامل کنند. این دستگاه با سیستم عامل Microsoft Windows CE کار می‌کند، رابط کاربری آسانی ارائه می‌دهد و برای کاربردهای تولید، کنترل فرآیند و محیط‌های کارخانه‌ای مناسب است. این واحد از عملکرد مستقل یا شبکه‌ای پشتیبانی می‌کند.

مشخصات فنی

مشخصه جزئیات
مدل IC754VSI12CTD
سری QuickPanel View
نوع رابط انسان-ماشین (HMI)، رابط اپراتور
نمایشگر LCD TFT رنگی 12 اینچ، 800 در 600 پیکسل (SVGA)
رنگ‌ها 65,536 رنگ
صفحه لمسی مقاومتی، 12 بیت، 800 در 600 سلول (پس از کالیبراسیون)
نور پس‌زمینه LED، روشنایی 400 کاندلا بر متر مربع
پردازنده Intel XScale PXA270، 520 مگاهرتز
سیستم عامل Microsoft Windows CE
حافظه 32 مگابایت DRAM، 32 مگابایت فلش، 128 کیلوبایت SRAM (با پشتیبانی باتری)

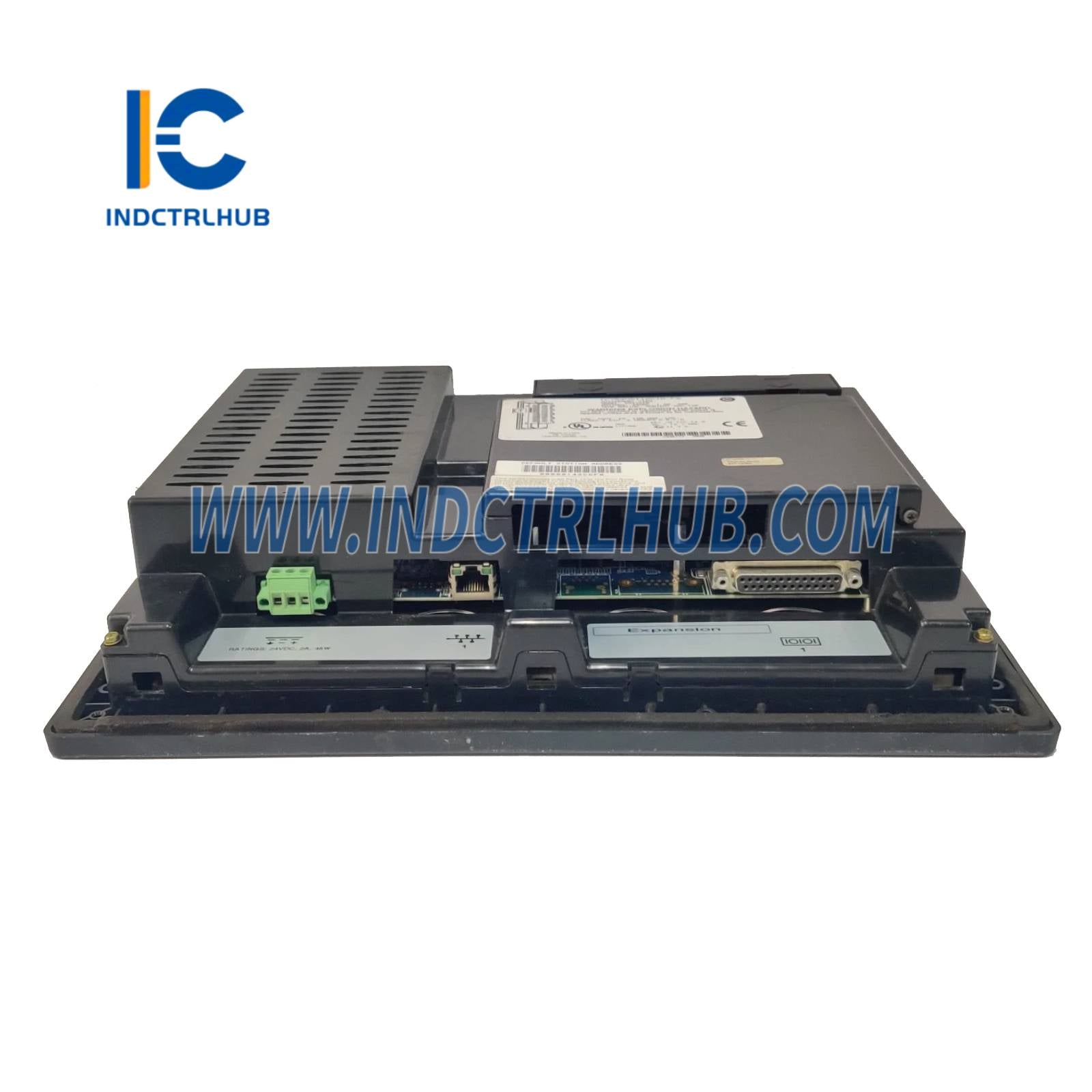

پورت‌های ارتباطی 1x ترکیبی RS-232/RS-485 (COM1, DB25)، 1x اترنت (10/100 مگابیت بر ثانیه، RJ-45)
پروتکل‌های پشتیبانی شده سریال: SNP، Modbus RTU؛ اترنت: SRTP، Modbus TCP
افزایش ظرفیت 1x پورت CompactFlash (CF) نوع 2
منبع تغذیه 12 یا 24 ولت DC ±20٪، حداکثر 48 وات
مصرف برق ≤48 وات
نمایشگرهای LED قدرت (سبز/قرمز)، قابل برنامه‌ریزی سه رنگ (سبز/قرمز/کهربایی)
پنل جلو حاشیه آلومینیومی، غشای پلی‌استر
رتبه‌بندی محفظه IP65 (در صورت نصب صحیح)
دمای کاری 0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد (32°F تا +122°F)
دمای ذخیره‌سازی -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد (-4°F تا +140°F)
رطوبت نسبی 10٪ تا 85٪ (بدون تراکم)
وزن تقریباً 3.2 کیلوگرم (7 پوند)، 4.5 کیلوگرم (10 پوند) با بسته‌بندی
ابعاد 316 در 241 در 68 میلی‌متر (12.44 در 9.49 در 2.68 اینچ)
برش پنل 302 در 228 میلی‌متر (11.89 در 8.98 اینچ)
نصب نصب پنل با براکت‌های نصب

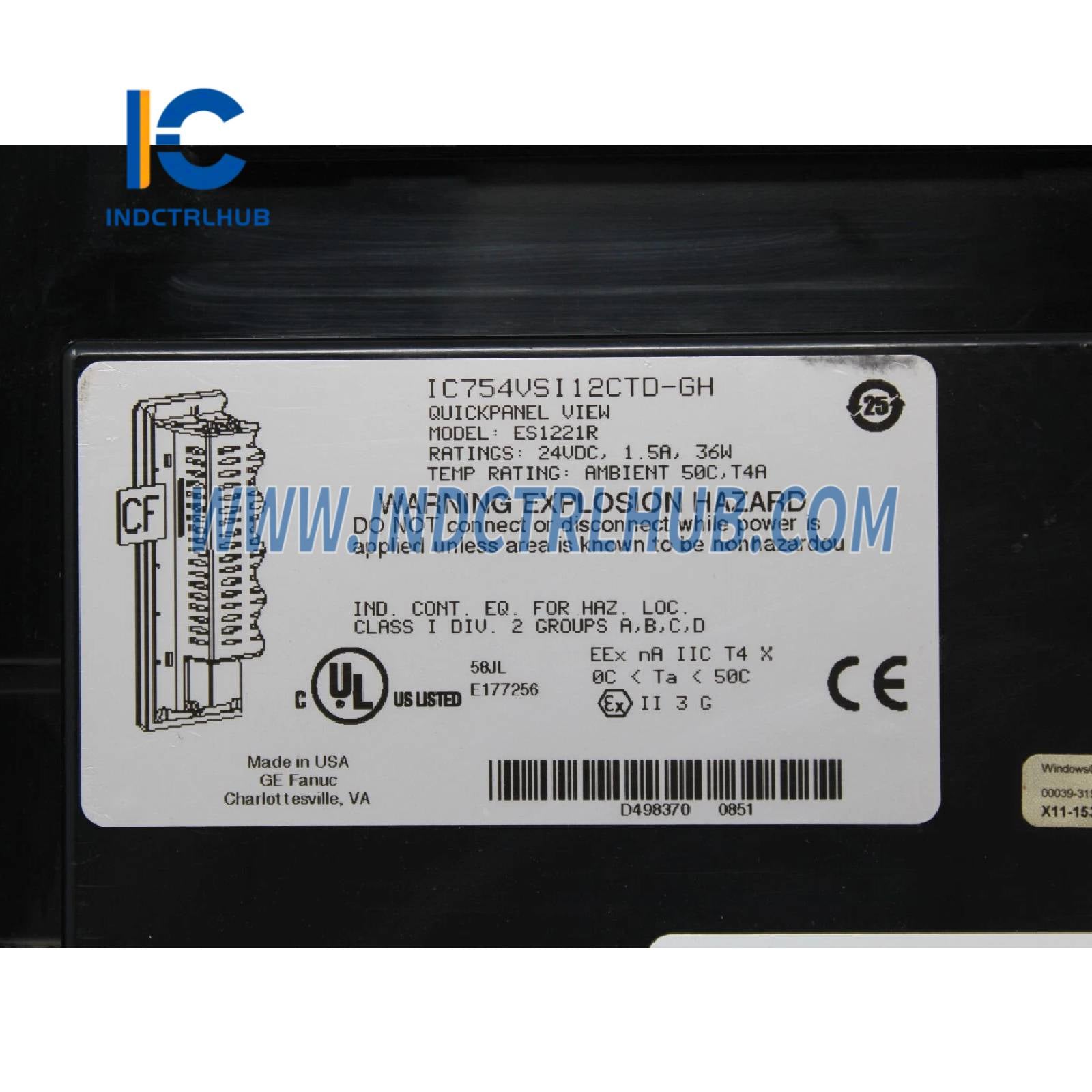

گواهینامه‌ها CE، UL، CSA، کلاس I بخش 2
نرم‌افزار Proficy View-Machine Edition (نسخه 5.0 یا بالاتر)



مشاهده جزئیات کامل

Product Description

نمایشگر General Electric IC754VSI12CTD QuickPanel View

  • سازنده: General Electric (اکنون تحت مدیریت Emerson Automation)
  • سری: QuickPanel View
  • مدل/شماره قطعه: IC754VSI12CTD
  • توضیحات: نمایشگر لمسی رنگی TFT 12 اینچ QuickPanel برای کاربردهای رابط انسان-ماشین (HMI) صنعتی

بررسی اجمالی

  • نمایشگر General Electric IC754VSI12CTD یک نمایشگر لمسی رنگی TFT 12 اینچ از سری QuickPanel View است که در اصل توسط GE Fanuc ساخته شده و اکنون توسط Emerson Automation مدیریت می‌شود. این دستگاه برای اتوماسیون صنعتی طراحی شده و به عنوان رابط انسان-ماشین (HMI) به اپراتورها امکان می‌دهد تا فرآیندهای صنعتی را نظارت، کنترل و تعامل کنند. این دستگاه با سیستم عامل Microsoft Windows CE کار می‌کند، رابط کاربری آسانی ارائه می‌دهد و برای کاربردهای تولید، کنترل فرآیند و محیط‌های کارخانه‌ای مناسب است. این واحد از عملکرد مستقل یا شبکه‌ای پشتیبانی می‌کند.

مشخصات فنی

مشخصه جزئیات
مدل IC754VSI12CTD
سری QuickPanel View
نوع رابط انسان-ماشین (HMI)، رابط اپراتور
نمایشگر LCD TFT رنگی 12 اینچ، 800 در 600 پیکسل (SVGA)
رنگ‌ها 65,536 رنگ
صفحه لمسی مقاومتی، 12 بیت، 800 در 600 سلول (پس از کالیبراسیون)
نور پس‌زمینه LED، روشنایی 400 کاندلا بر متر مربع
پردازنده Intel XScale PXA270، 520 مگاهرتز
سیستم عامل Microsoft Windows CE
حافظه 32 مگابایت DRAM، 32 مگابایت فلش، 128 کیلوبایت SRAM (با پشتیبانی باتری)
پورت‌های ارتباطی 1x ترکیبی RS-232/RS-485 (COM1, DB25)، 1x اترنت (10/100 مگابیت بر ثانیه، RJ-45)
پروتکل‌های پشتیبانی شده سریال: SNP، Modbus RTU؛ اترنت: SRTP، Modbus TCP
افزایش ظرفیت 1x پورت CompactFlash (CF) نوع 2
منبع تغذیه 12 یا 24 ولت DC ±20٪، حداکثر 48 وات
مصرف برق ≤48 وات
نمایشگرهای LED قدرت (سبز/قرمز)، قابل برنامه‌ریزی سه رنگ (سبز/قرمز/کهربایی)
پنل جلو حاشیه آلومینیومی، غشای پلی‌استر
رتبه‌بندی محفظه IP65 (در صورت نصب صحیح)
دمای کاری 0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد (32°F تا +122°F)
دمای ذخیره‌سازی -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد (-4°F تا +140°F)
رطوبت نسبی 10٪ تا 85٪ (بدون تراکم)
وزن تقریباً 3.2 کیلوگرم (7 پوند)، 4.5 کیلوگرم (10 پوند) با بسته‌بندی
ابعاد 316 در 241 در 68 میلی‌متر (12.44 در 9.49 در 2.68 اینچ)
برش پنل 302 در 228 میلی‌متر (11.89 در 8.98 اینچ)
نصب نصب پنل با براکت‌های نصب
گواهینامه‌ها CE، UL، CSA، کلاس I بخش 2
نرم‌افزار Proficy View-Machine Edition (نسخه 5.0 یا بالاتر)
