Product Description
اطلاعات عمومی
|
میدان |
جزئیات |
|---|---|
|
سازنده |
فاکس‌بورو |
|
مدل / شماره قطعه |

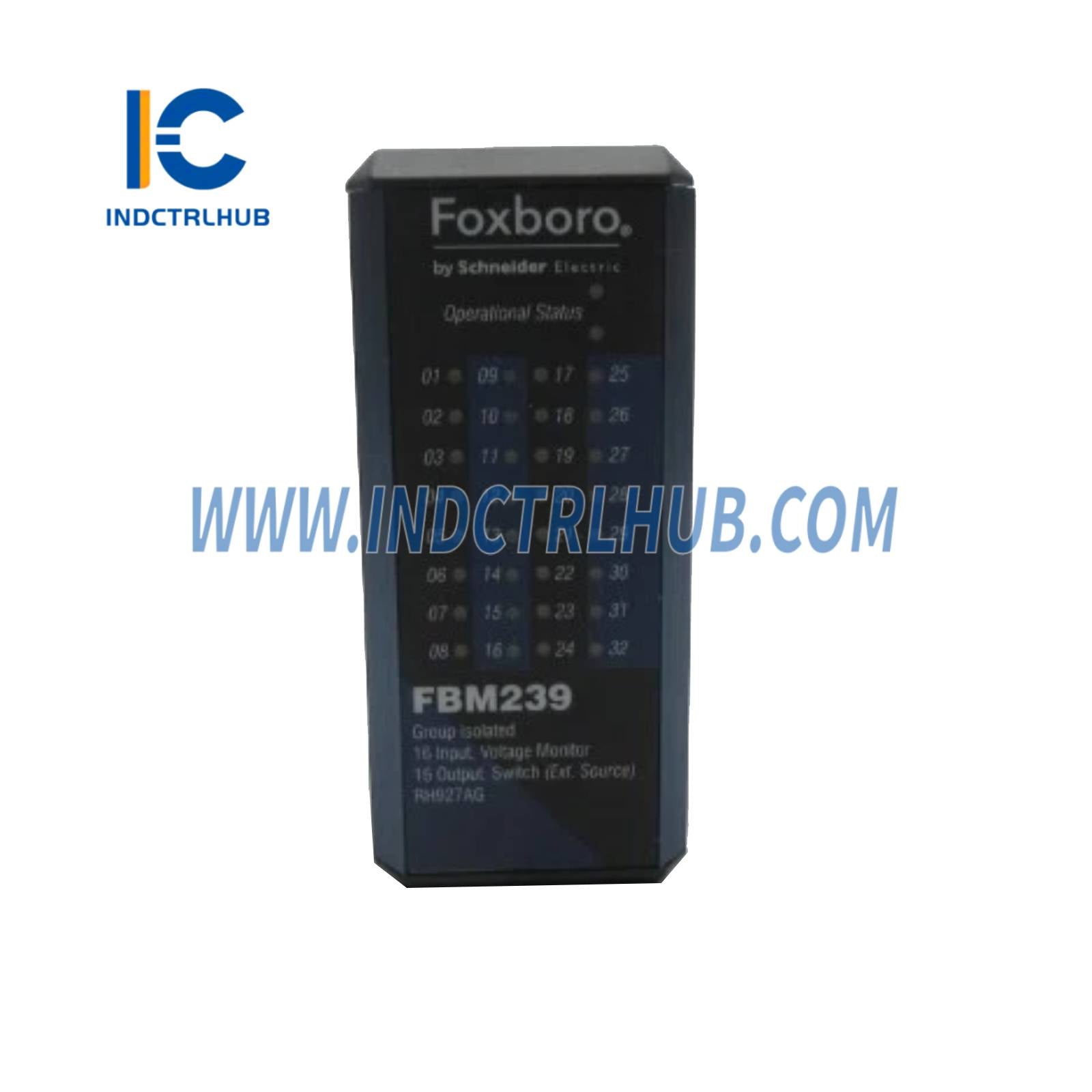

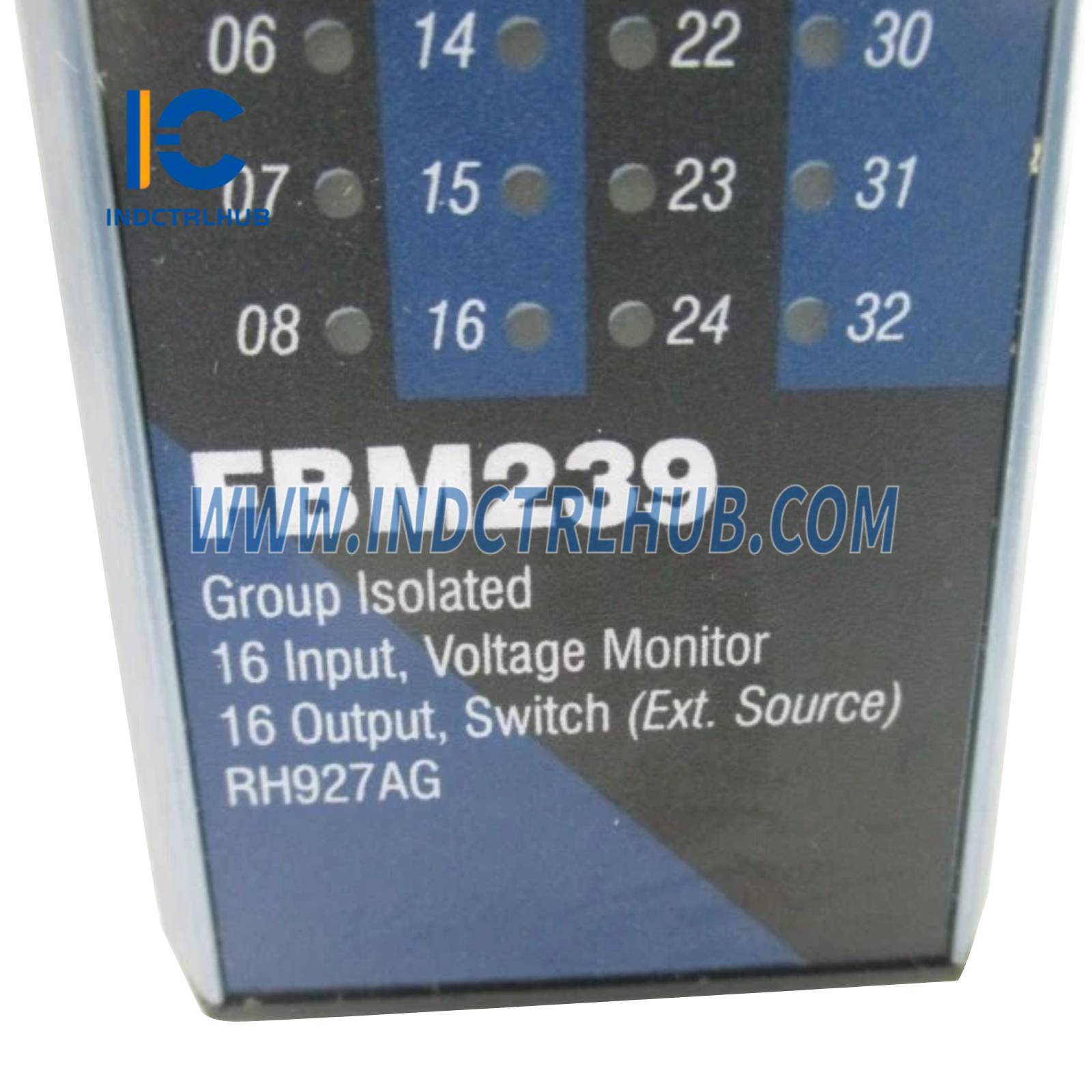

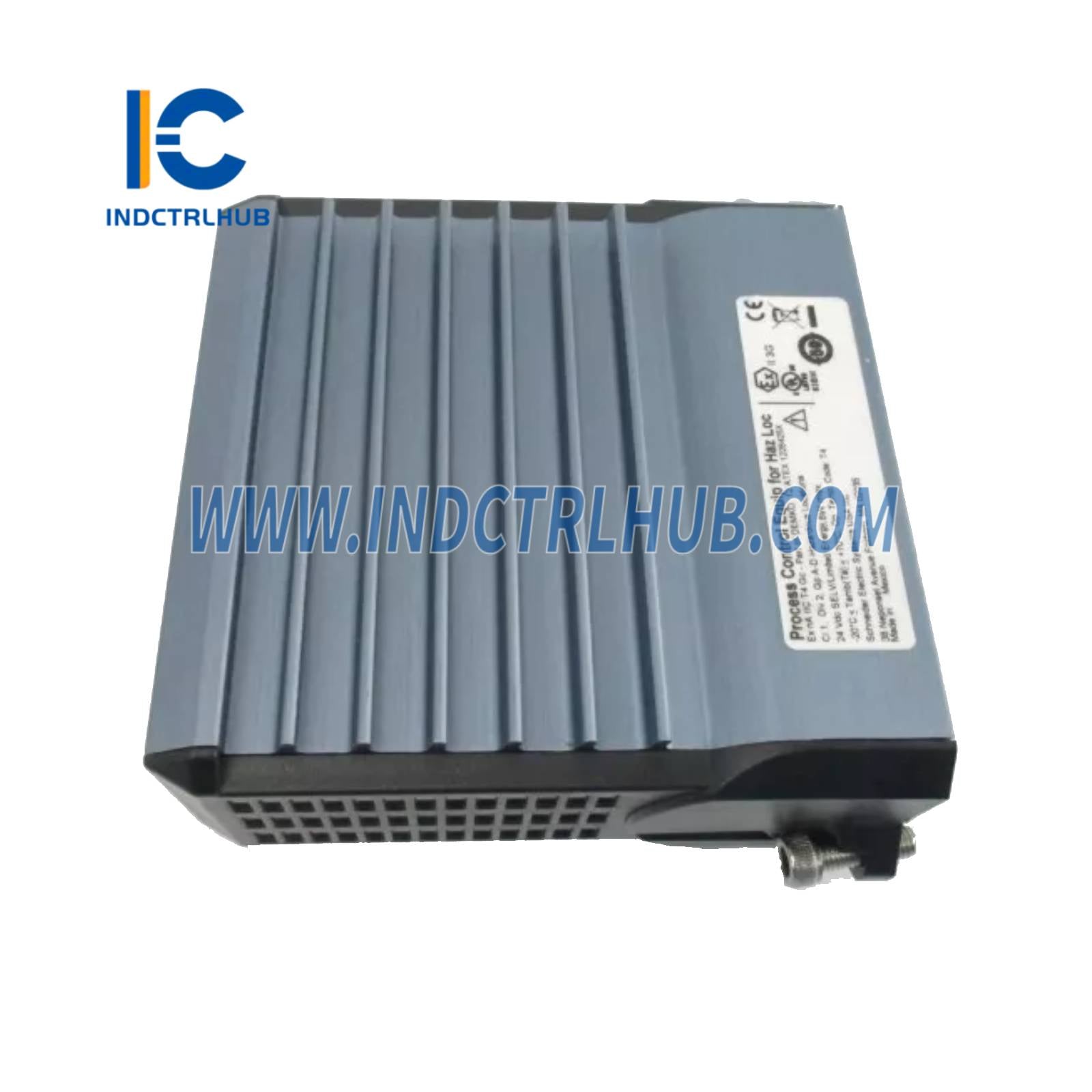

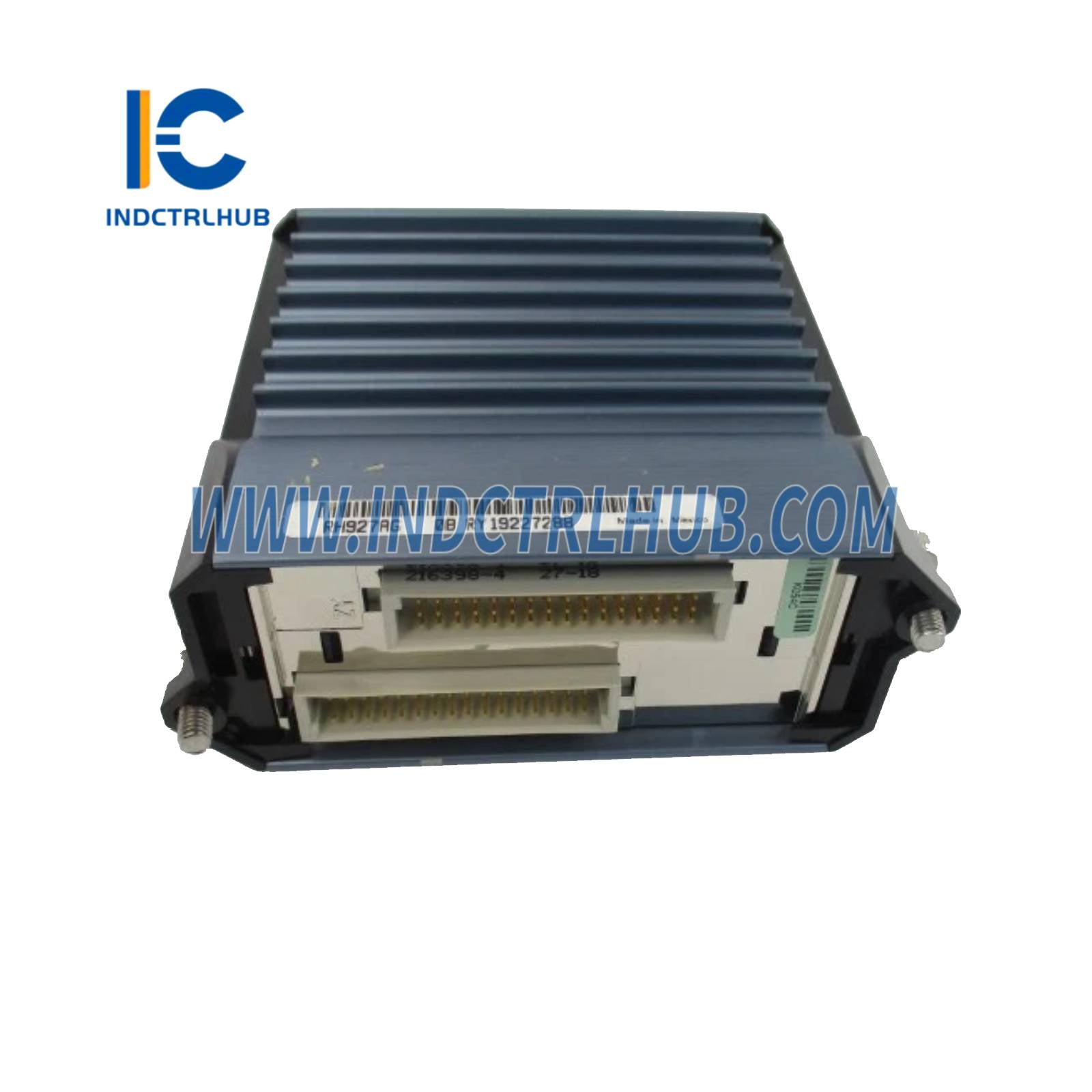

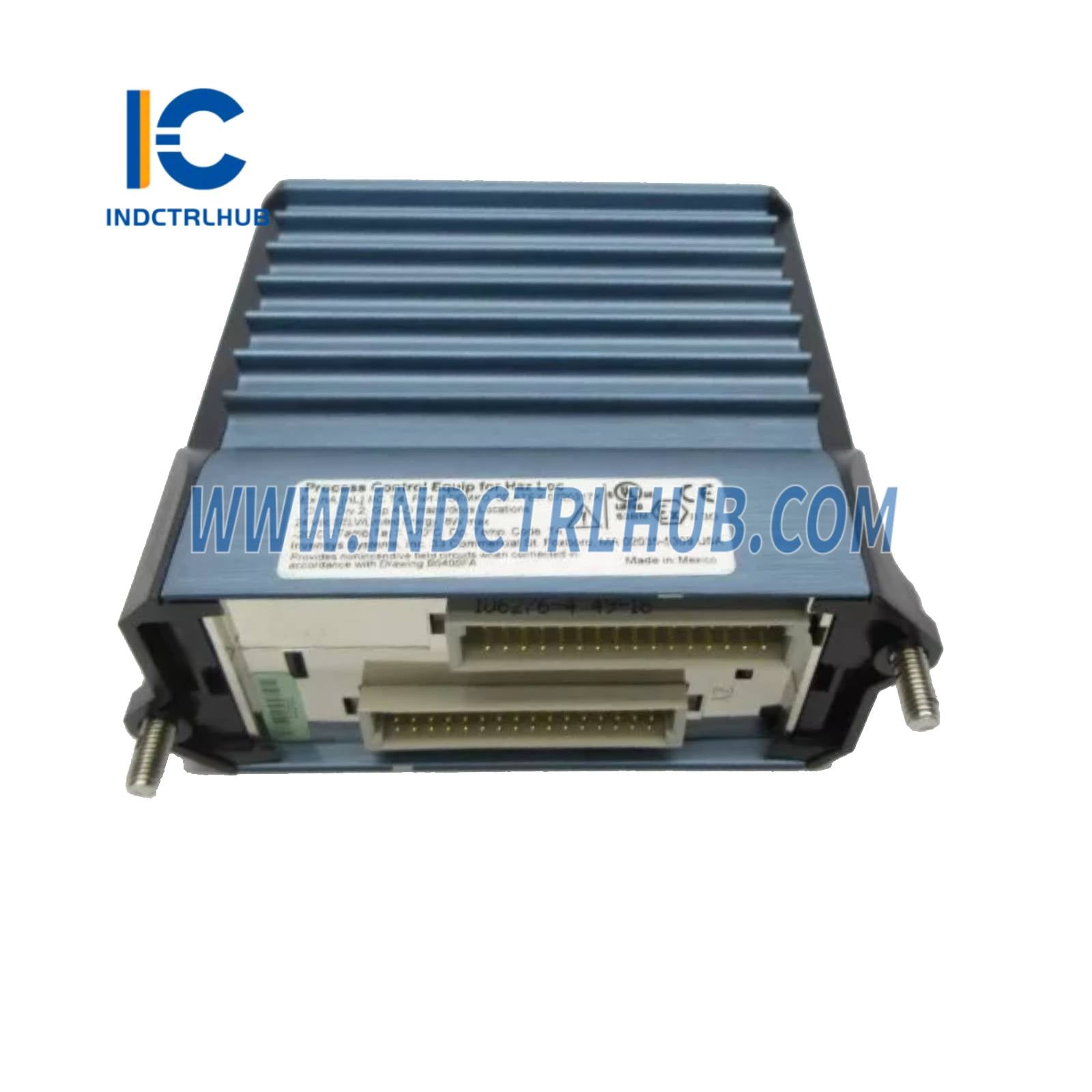

FBM239 (P0927AG) |
|
توضیحات |
FBM239، ماژول رابط گسسته 16DI/16DO |
مشخصات محیطی
|
وضعیت |
محدوده دما |
رطوبت نسبی |
محدوده ارتفاع |
یادداشت های اضافی |
|---|---|---|---|---|
|
عملیاتی |
-۲۰ تا +۷۰ درجه سانتی‌گراد (-۴ تا +۱۵۸ درجه فارنهایت) |
۵ تا ۹۵٪ (بدون چگالش) |
-۳۰۰ تا +۳۰۰۰ متر (-۱۰۰۰ تا +۱۰٬۰۰۰ فوت) |
|
|
ذخیره سازی |
-40 تا +70°C (-40 تا +158°F) |
۵ تا ۹۵٪ (بدون چگالش) |
-۳۰۰ تا +۱۲٬۰۰۰ متر (-۱٬۰۰۰ تا +۴۰٬۰۰۰ فوت) |
|
|
آلودگی |
مناسب برای کلاس G3 (سخت) طبق ISA S71.04 / EIA 364-65 کلاس III |
|||
|
لرزش |
0.75 متر بر ثانیه مربع (5 تا 500 هرتز) |
مشخصات فیزیکی
|
ملک |
مشخصات |
|---|---|
|
نصب - ماژول |
صفحه پایه (ریل DIN یا رک ۱۹ اینچی) یا نصب تبدیل سری ۱۰۰ |
|
نصب - TA |
قابل نصب روی ریل DIN (پشتیبانی از ریل‌های ۳۲ میلی‌متر و ۳۵ میلی‌متر) |
|
ابعاد ماژول |
ارتفاع: ۱۰۲ میلی‌متر (۱۱۴ میلی‌متر شامل لَگ‌ها) عرض: ۴۵ میلی‌متر عمق: ۱۰۴ میلی‌متر |
|
وزن (ماژول) |
تقریباً ۲۸۴ گرم (۱۰ اونس) |
|
شماره قطعه |
P0927AG |
مجموعه‌ها و کابل‌های خاتمه
|
تایپ کنید |
مشخصات |
|---|---|
|
مجموعه‌های خاتمه |
بخش‌های «مشخصات عملکردی – TA» را در صفحات ۸، ۹، ۱۵ ببینید |
|
انواع کابل‌های خاتمه |
صفحه پایه به TA اصلی: نوع 4 TA اصلی به TA توسعه: نوع 6 |
|
طول کابل |
تا 30 متر (98 فوت) |
|
مواد کابل |
پلی‌اورتان یا LSZH (دود کم بدون هالوژن) |
|
اتصال دهنده ها |
صفحه پایه ↔ TA: کانکتور D-sub ۳۷ پین TA اصلی ↔ TA توسعه: D-sub ۲۵ پین به ۳۷ پین |
|
مواد ساختمانی TA |
پلی‌آمید (PA)، نوع فشرده‌سازی |
|
اتصالات خاتمه میدان |
- جامد: 0.2 تا 4 میلی‌متر مربع - رشته‌ای: ۰.۲ تا ۲.۵ میلی‌متر مربع - AWG: 24 تا 12 - رشته‌ای با سرسیم‌ها: 0.2 تا 2.5 میلی‌متر مربع |
