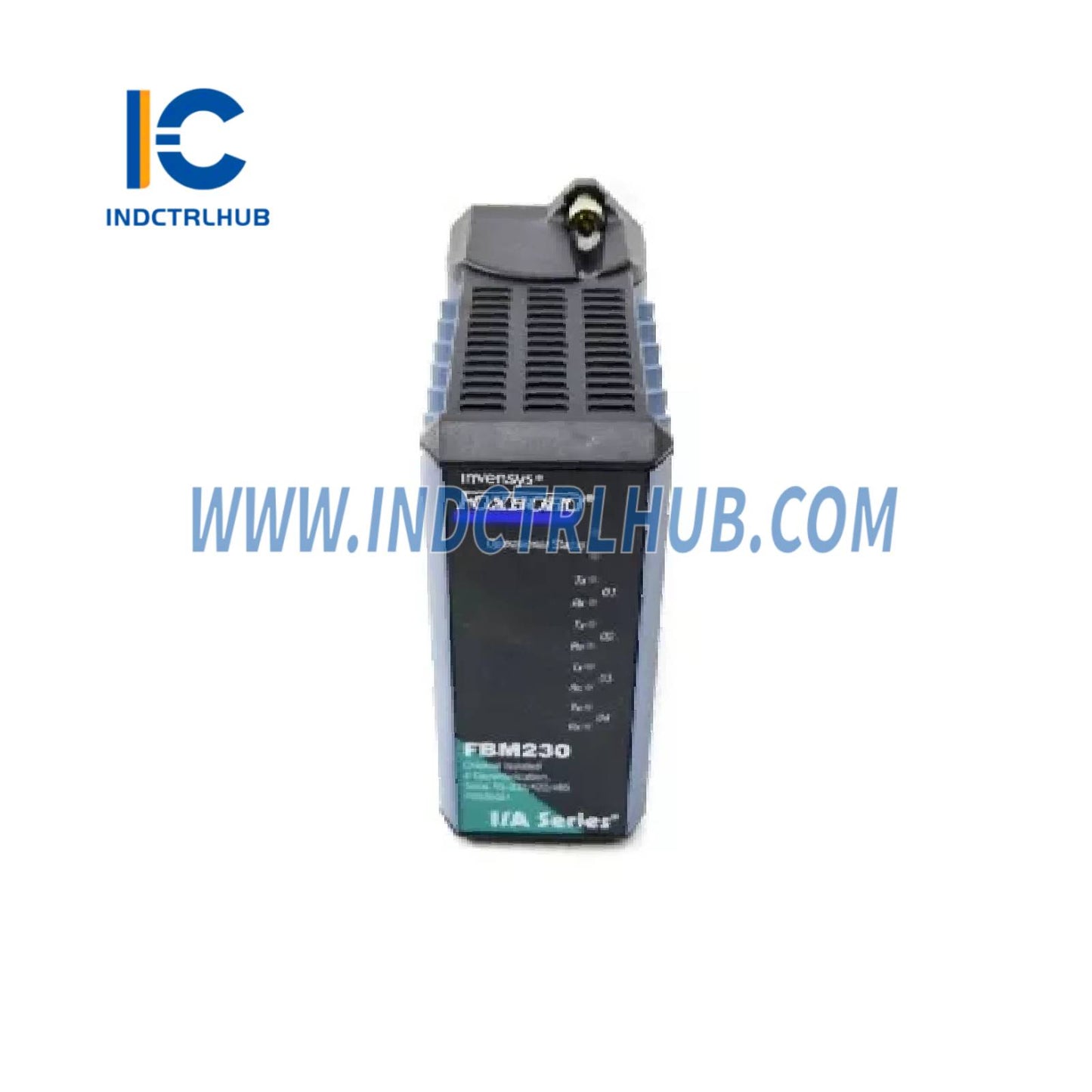

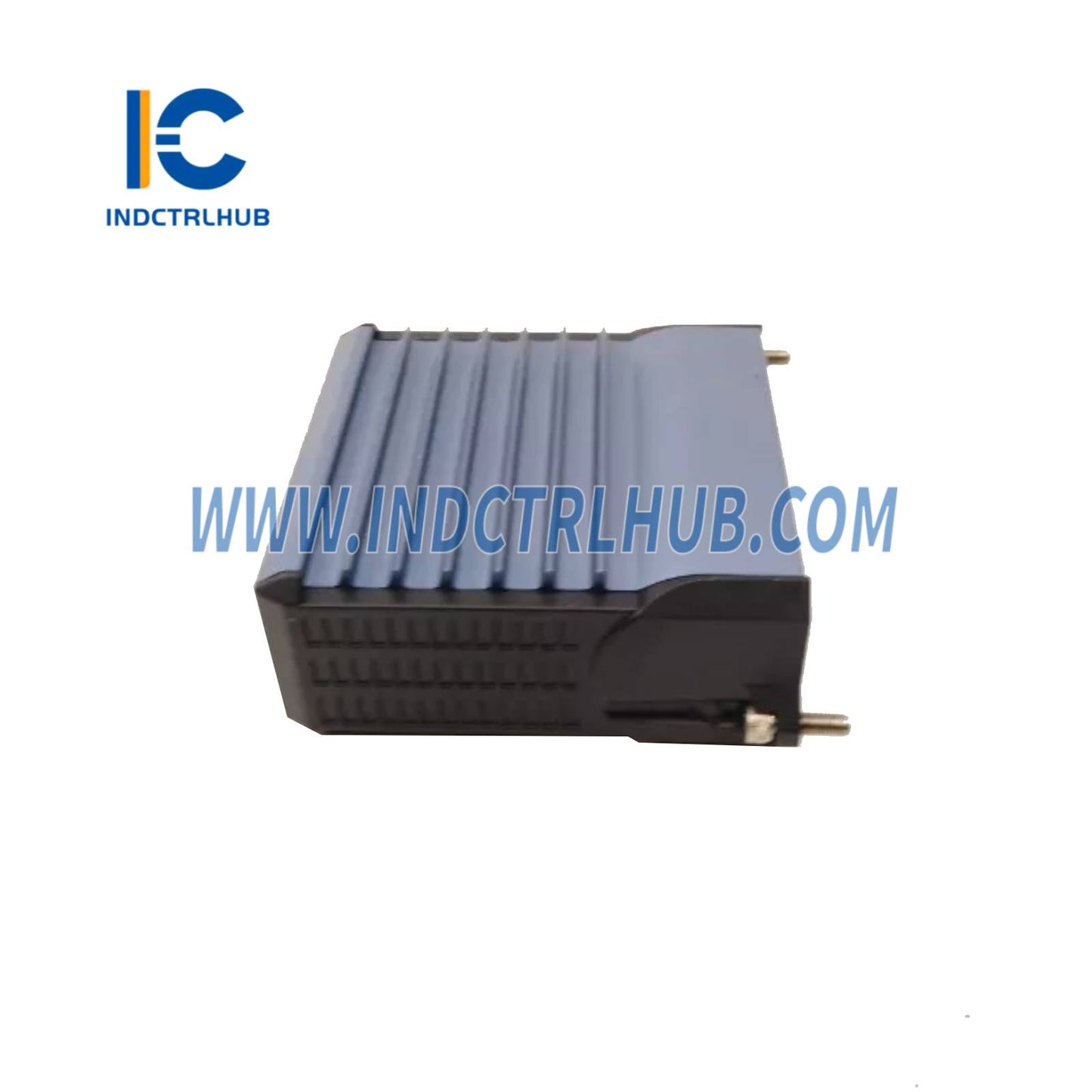

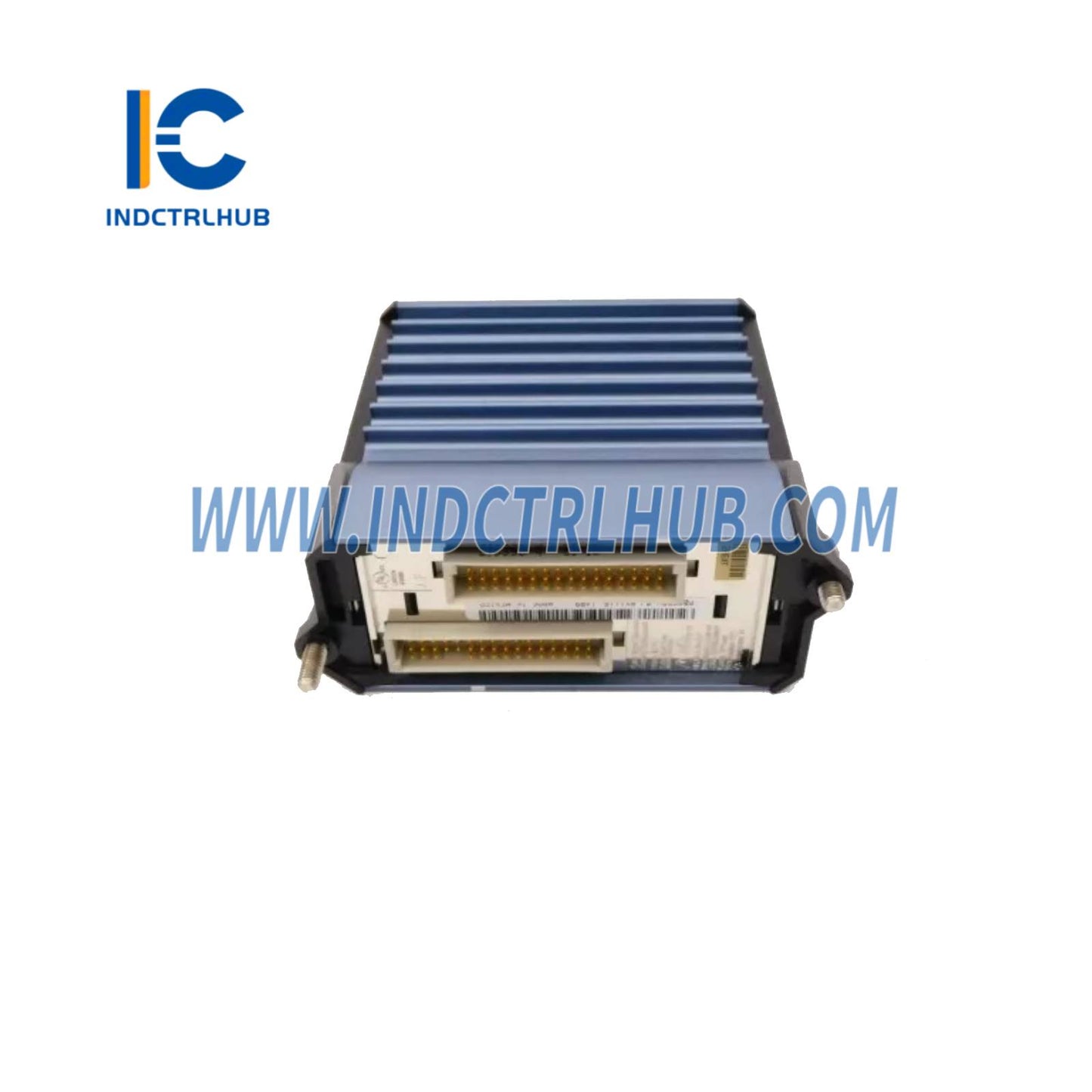

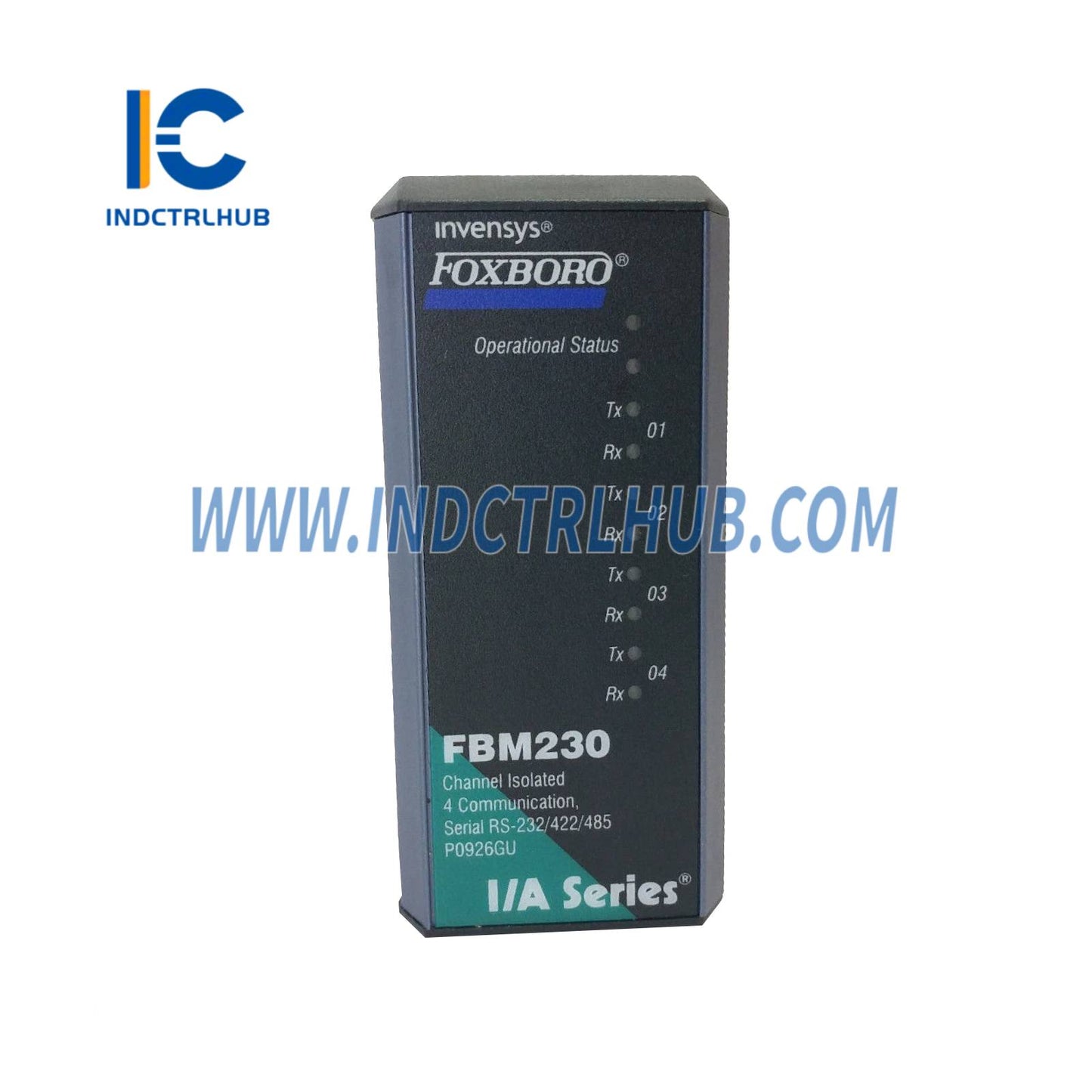

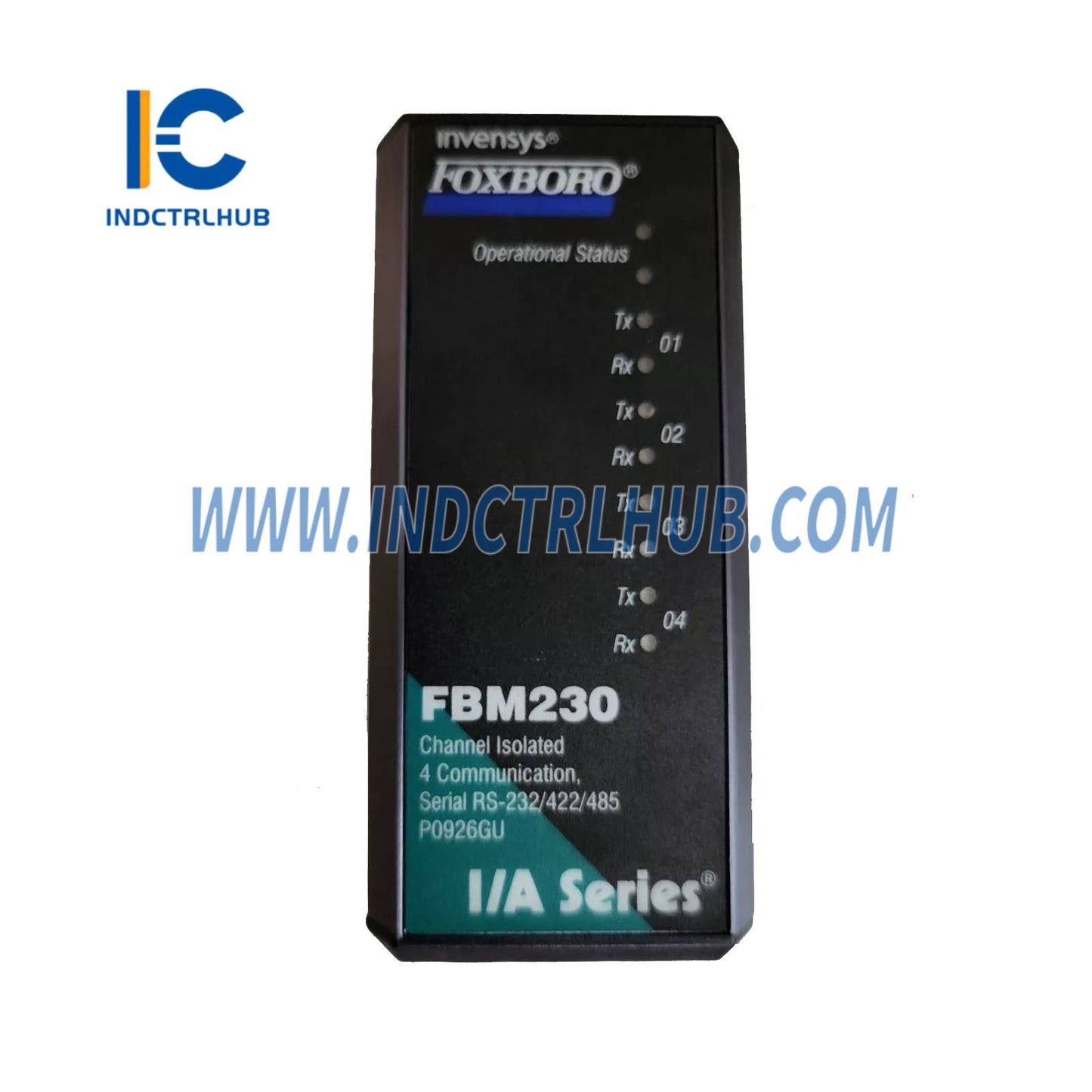

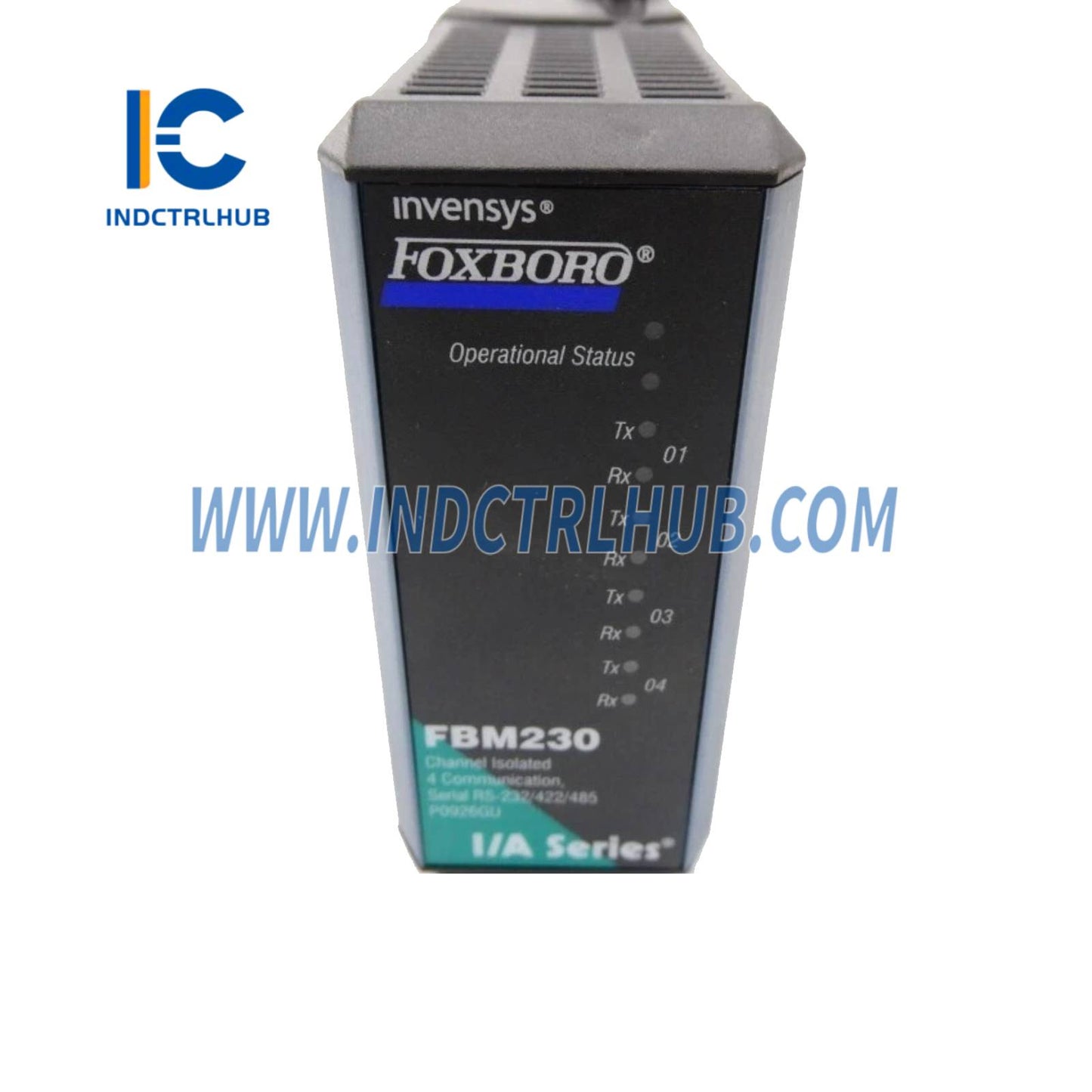

ماژول یکپارچه‌ساز سیستم دستگاه میدانی Foxboro FBM230 P0926GU سری Invensys I/A
مروری بر محصول
- ماژول Foxboro FBM230 P0926GU یک ماژول یکپارچه‌ساز سیستم دستگاه میدانی از سری Invensys I/A است (که اکنون بخشی از سیستم کنترل توزیع شده EcoStruxure Foxboro شرکت Schneider Electric می‌باشد). این ماژول دارای چهار پورت ارتباط سریال است که هر کدام به صورت جداگانه برای RS-232، RS-422 یا RS-485 قابل پیکربندی بوده و از پروتکل‌های Modbus RTU یا ASCII پشتیبانی می‌کند. این ماژول برای اتصال سیستم کنترل سری I/A با دستگاه‌های میدانی مختلف مانند PLCها، آنالایزرها یا تجهیزات شخص ثالث طراحی شده و در کاربردهای اتوماسیون صنعتی مانند نفت و گاز، فرآوری شیمیایی و تولید برق برای تبادل داده قابل اعتماد استفاده می‌شود.
مشخصات فنی
- ماژول FBM230 P0926GU دارای مشخصات زیر بر اساس منابع صنعتی و توضیحات ارائه شده است:
| مشخصات | جزئیات |
|---|---|
| مدل/شماره قطعه | FBM230 P0926GU |
| سازنده | Foxboro (Invensys، اکنون Schneider Electric) |
| توضیحات | ماژول یکپارچه‌ساز سیستم دستگاه میدانی سری I/A، چهار پورت سریال، تک‌کاناله |
| سری | سری Invensys I/A |
| عملکرد | ارائه چهار پورت ارتباط سریال که هر کدام برای RS-232، RS-422 یا RS-485 قابل پیکربندی است؛ پشتیبانی از پروتکل‌های Modbus RTU یا ASCII |
| پورت‌های ارتباطی | 4 پورت (RS-232، RS-422 یا RS-485، قابل پیکربندی جداگانه) |
| پروتکل‌های ارتباطی | Modbus RTU، Modbus ASCII |
| نرخ انتقال داده | تا 115.2 کیلوبیت بر ثانیه (قابل پیکربندی) |
| ایزولاسیون | ایزولاسیون گالوانیکی بین پورت‌ها و باس سیستم |
| منبع تغذیه | 24 ولت DC (تأمین شده از طریق بک‌پلن سری I/A) |
| مصرف برق | حدود 5 وات (معمول برای ماژول‌های FBM) |
| مشخصات محیطی | دمای محیط: 0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد رطوبت نسبی: 5٪ تا 95٪ بدون تراکم ضربه: 15 g، 11 میلی‌ثانیه لرزش: 1 g، 10–500 هرتز |
| ابعاد | حدود 170 میلی‌متر (ارتفاع) × 35 میلی‌متر (عرض) × 150 میلی‌متر (عمق) (اندازه استاندارد ماژول سری I/A) |
| وزن | حدود 0.4 کیلوگرم |
| نصب | قابل اتصال به صفحه پایه ماژول فیلدباس سری I/A (FBM) |
| گواهینامه‌ها | CE، UL، CSA، مناسب برای محیط‌های غیرخطرناک |
