Product Description
بررسی اجمالی محصول

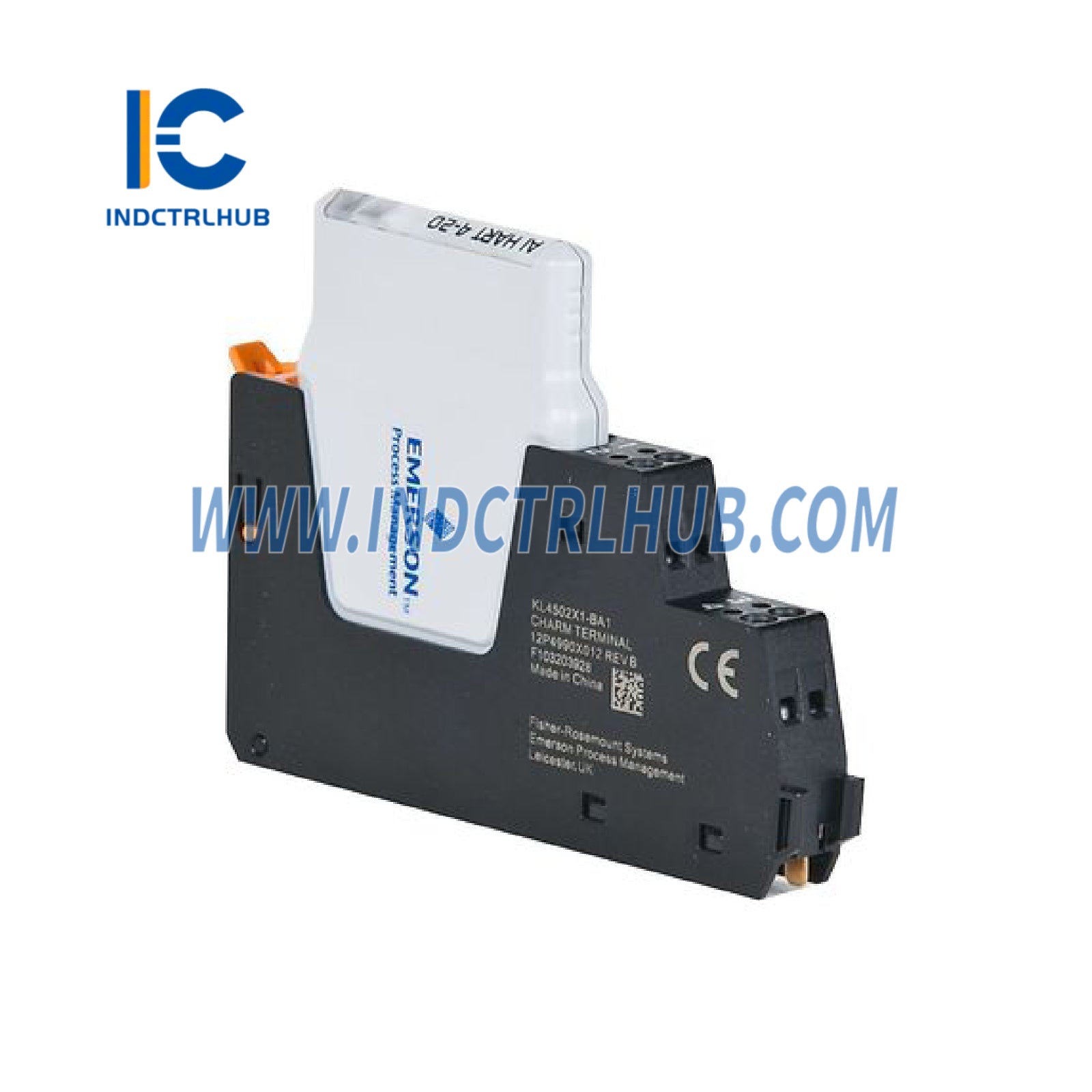

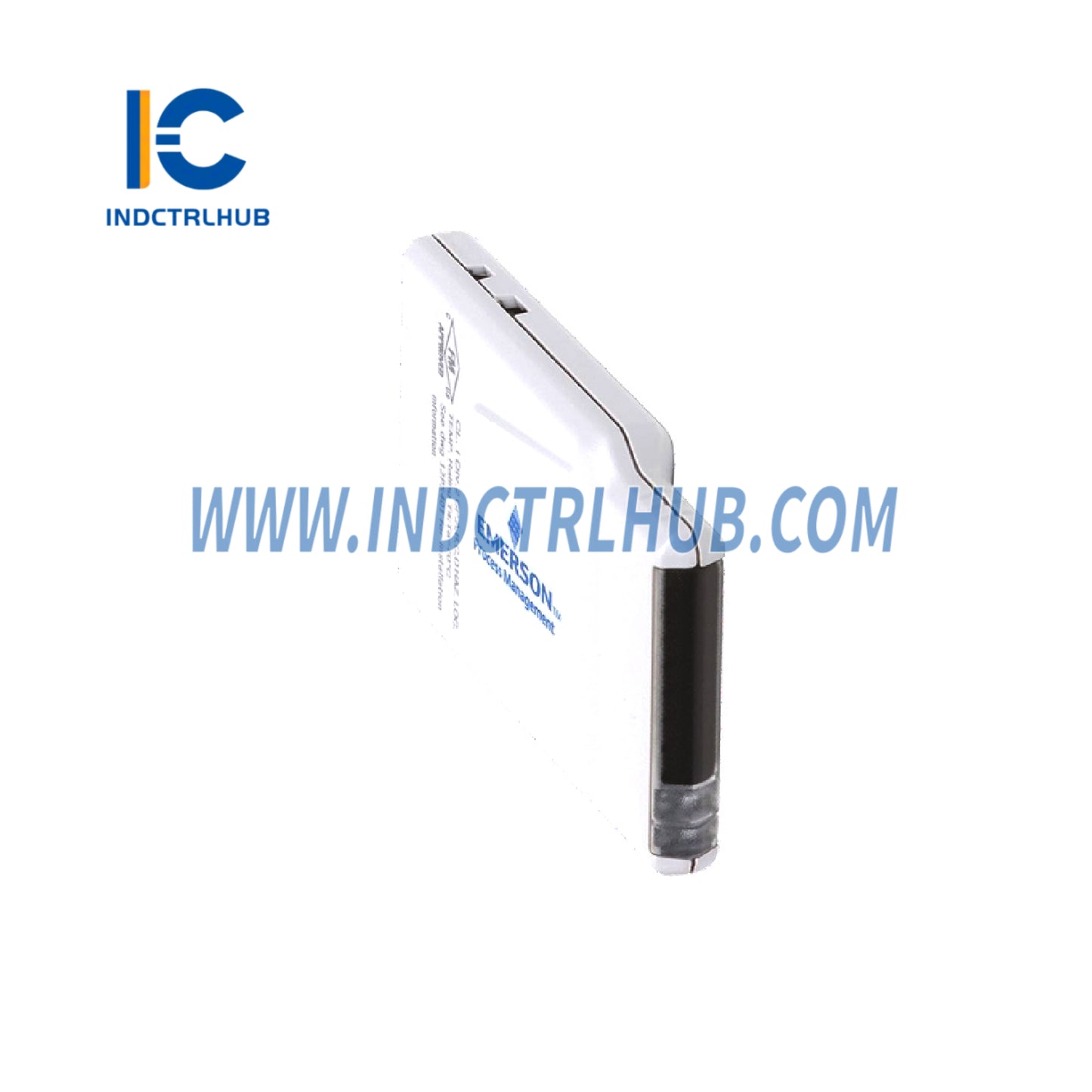

| پارامتر | جزئیات |
|---|---|
| نام محصول | ورودی ترموکوپل/mV CHARM |
| شماره مدل | SE4303T02 (Alternate Part Number: KL3032X1-BA1) |
| دسته بندی | ابزار دقیق ولتاژ پایین CHARMs |
| تابع | ورودی برای حسگرهای ترموکوپل یا منابع ولتاژ سطح پایین (mV) فراهم می‌کند |
| سازگاری سیستم | DeltaV نسخه 11.3.1 یا بالاتر (با کنترلرهای SD Plus، SX، SQ، MQ، MX، PK) |
| بلوک ترمینال | سازگار با SE4504 (بلوک ترمینال ترموکوپل/mV)، به صورت مجموعه SE4303T52 ارسال می‌شود |
مشخصات سخت‌افزاری و الکتریکی
| مشخصات | ارزش |
|---|---|
| انواع سنسور | ترموکوپل‌ها (B, E, J, K, N, R, S, T, بدون مشخصه)؛ میلی‌ولت (±20 میلی‌ولت، ±50 میلی‌ولت، ±100 میلی‌ولت) |
| دامنه سیگنال تمام مقیاس | جدول مشخصات نوع حسگر را در زیر ببینید |
| دقت | جدول مشخصات نوع حسگر را در زیر ببینید |
| تکرارپذیری | 0.05٪ از دهانه |
| قطعنامه | مبدل آنالوگ به دیجیتال 24 بیت؛ وضوح بستگی به نوع حسگر دارد (جدول زیر را ببینید) |
| کالیبراسیون | هیچ مورد نیاز نیست |
| جبران اتصال سرد (CJC) | دقت: ±1.0°C؛ محدوده: -40 تا 85°C |
| رد حالت مشترک DC/50/60 هرتز | 90 دسی بل معمولی |
| انزوا | هر حسگر به صورت گالوانیکی ایزوله شده، در کارخانه تا 1000 ولت DC آزمایش شده است |
| تشخیص حسگر باز | بله، با جریان تشخیص ۴۵ نانوآمپر |
| نیاز به توان CHARM | حداکثر 22 میلی آمپر @ 24 ولت DC |
| توزیع حرارت CHARM | 0.30 وات |
مشخصات نوع حسگر مشخصات محیطی
| پارامتر | ارزش |
|---|---|
| دمای عملیاتی | -40 تا 70 درجه سانتی‌گراد (یا -40 تا 60 درجه سانتی‌گراد برای محفظه‌های بدون فن) |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد |
| رطوبت | ۵ تا ۹۵٪، بدون تراکم |
| رتبه حفاظتی | IP20 |
| آلاینده ها | ISA-S71.04-1985 کلاس G3، پوشش هم‌پوشان |
| شوک | موج سینوسی ½ با شدت 10g به مدت 11 میلی‌ثانیه |
| لرزش | 1 میلی‌متر اوج به اوج از 2 تا 13.2 هرتز؛ 0.7g از 13.2 تا 150 هرتز |
ویژگی های عملکردی
| ویژگی |
|---|
| از انواع مختلف ترموکوپل‌ها و منابع ولتاژ سطح پایین (mV) پشتیبانی می‌کند |
| شامل جبران‌سازی اتصال سرد (CJC) برای خوانش‌های دقیق ترموکوپل |
| تشخیص سنسور باز با جریان ۴۵ نانوآمپر برای شناسایی خطا |
| ایزولاسیون گالوانیکی برای هر حسگر، آزمایش شده تا ۱۰۰۰ ولت DC |
| نشانگرهای LED: |
| - قدرت/یکپارچگی (دو رنگ): سبز ثابت (عادی)، سبز چشمک‌زن (در انتظار پیکربندی)، قرمز چشمک‌زن (خطای سیم‌کشی)، قرمز ثابت (خطای داخلی) |
| - سیگنال میدان (زرد): برای ورودی‌های آنالوگ قابل اعمال نیست |
گواهینامه ها
| استاندارد | جزئیات |
|---|---|
| این | EMC - EN 61326-1 |
| اف ام (ایالات متحده آمریکا) | کلاس I، بخش 2، گروه‌های A، B، C، D، T4؛ کلاس I، منطقه 2، AEx ec [ic] IIC Gc T4 |
| CSA (کانادا) | کلاس I، بخش 2، گروه‌های A، B، C، D، T4؛ کلاس I، منطقه 2، Ex ec [ic] IIC Gc T4 |
| ATEX | II 3G Ex ec [ic] IIC T4 Gc |
| IEC-Ex | Ex ec [ic] IIC Gc |
| دریایی | گواهی ارزیابی طراحی ABS، گواهی دریایی DNV |
| آشیل | CIOC: سطح 1 (v13.3.1); CIOC2: سطح 2 (v14.3) |
فیزیکی و نصب
| پارامتر | جزئیات |
|---|---|
| نوع نصب | نصب شده روی صفحه پایه CHARM (ریل DIN) |
| سیم کشی | ۲ ترمینال قفسه‌ای پیچ‌دار، ۰.۳۲–۲.۵ میلی‌متر مربع (۲۲–۱۴ AWG)، طول نوار ۷–۹ میلی‌متر (بلوک ترمینال SE4504) |
| کلید زدن | موقعیت‌های کلید ثابت شده برای جلوگیری از عدم تطابق؛ به صورت مجموعه با بلوک ترمینال SE4504 ارسال شده است |
| حذف / درج | قابل حذف یا وارد کردن نیست مگر اینکه سیستم برق‌دار نباشد یا منطقه غیرخطرناک باشد؛ ارزیابی حلقه I/O برای گره‌های با انرژی محدود لازم است |
| مونتاژ | معمولاً به صورت SE4303T52 (ورودی ترموکوپل/mV CHARM با بلوک ترمینال ترموکوپل/mV) سفارش داده می‌شود |
اطلاعات سفارش
| توضیحات | شماره مدل |
|---|---|
| ورودی ترموکوپل/mV CHARM | SE4303T02 |
| ترموکوپل/ورودی میلی‌ولت CHARM با بلوک ترمینال ترموکوپل/میلی‌ولت | SE4303T52 |
| بلوک ترمینال ترموکوپل/mV | SE4504 |
