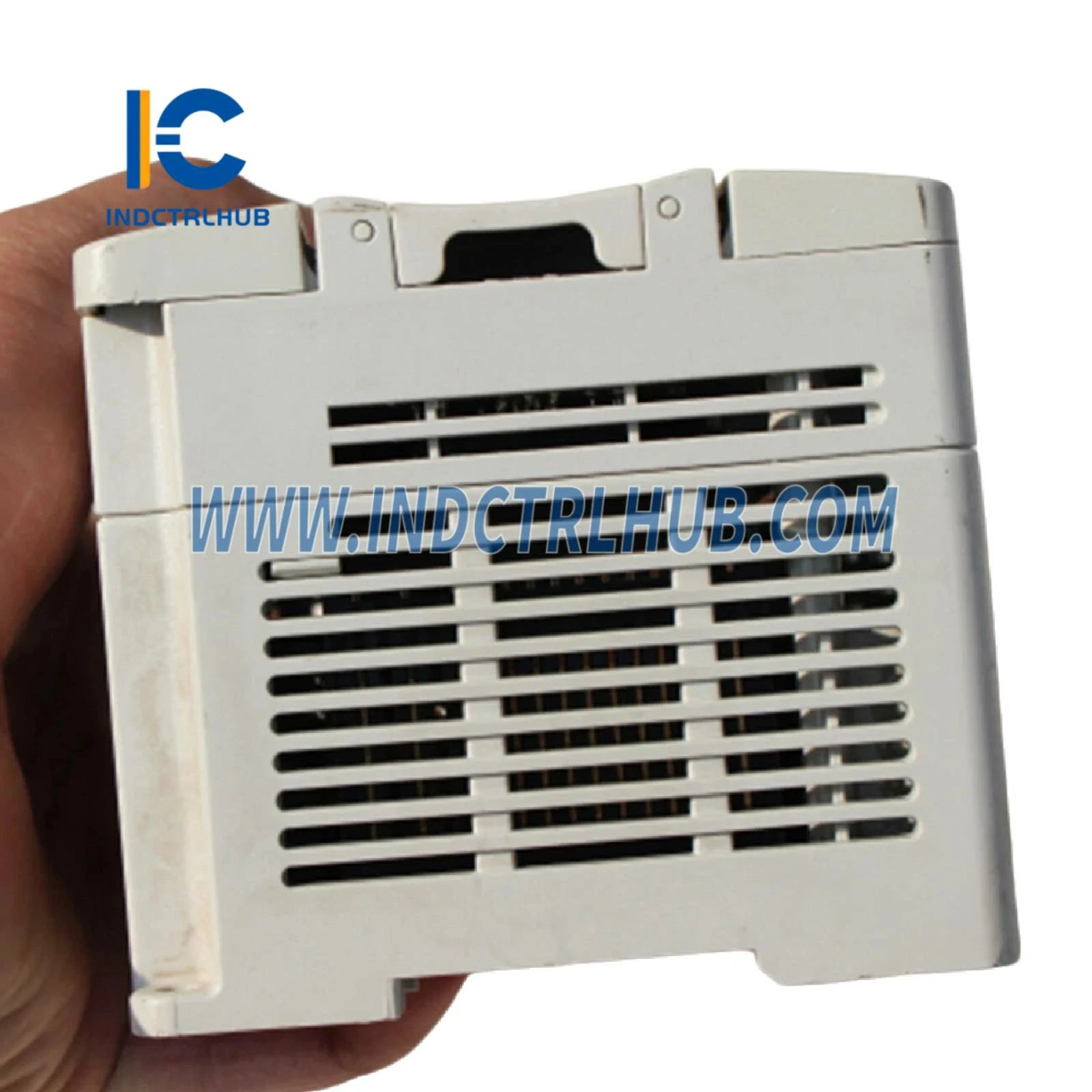

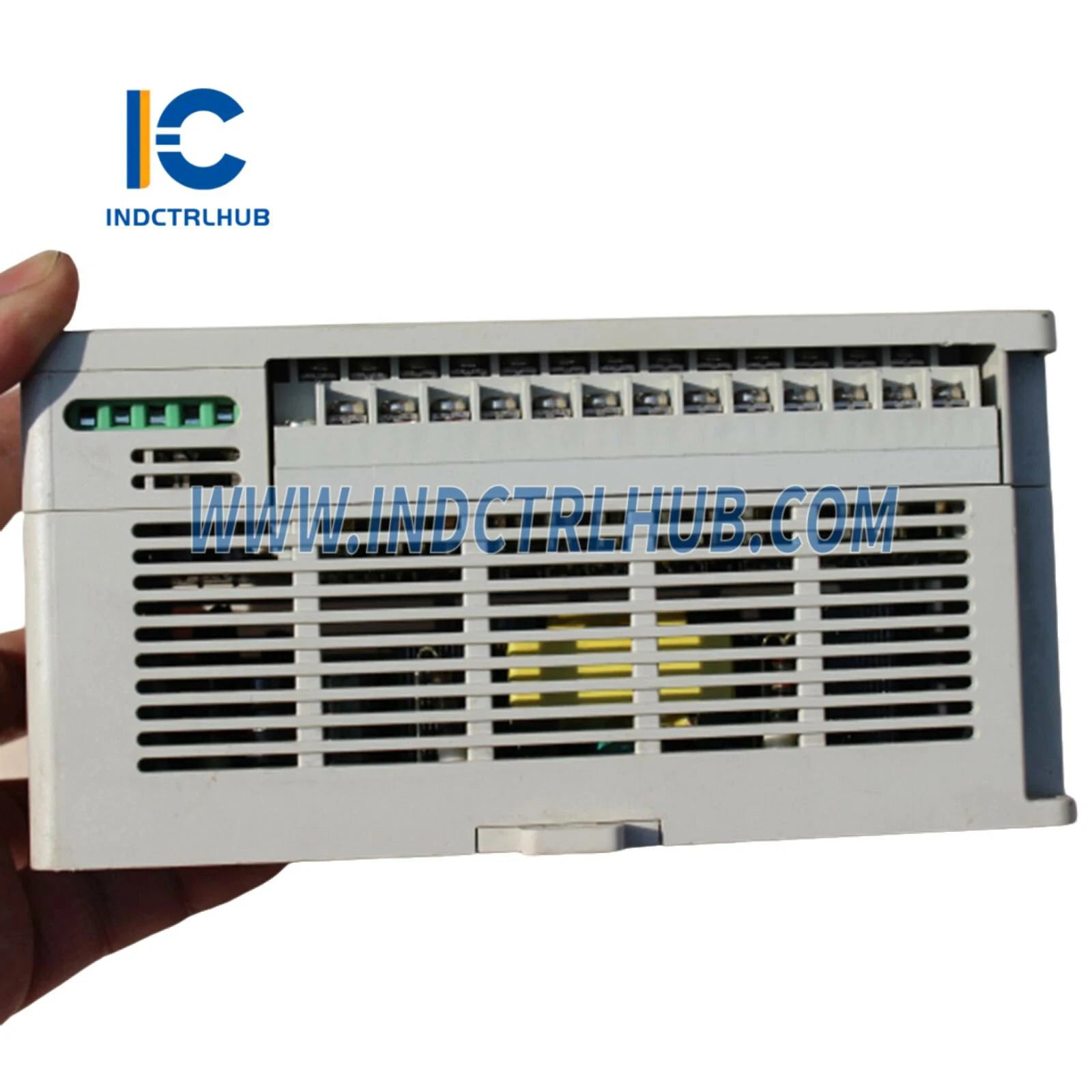

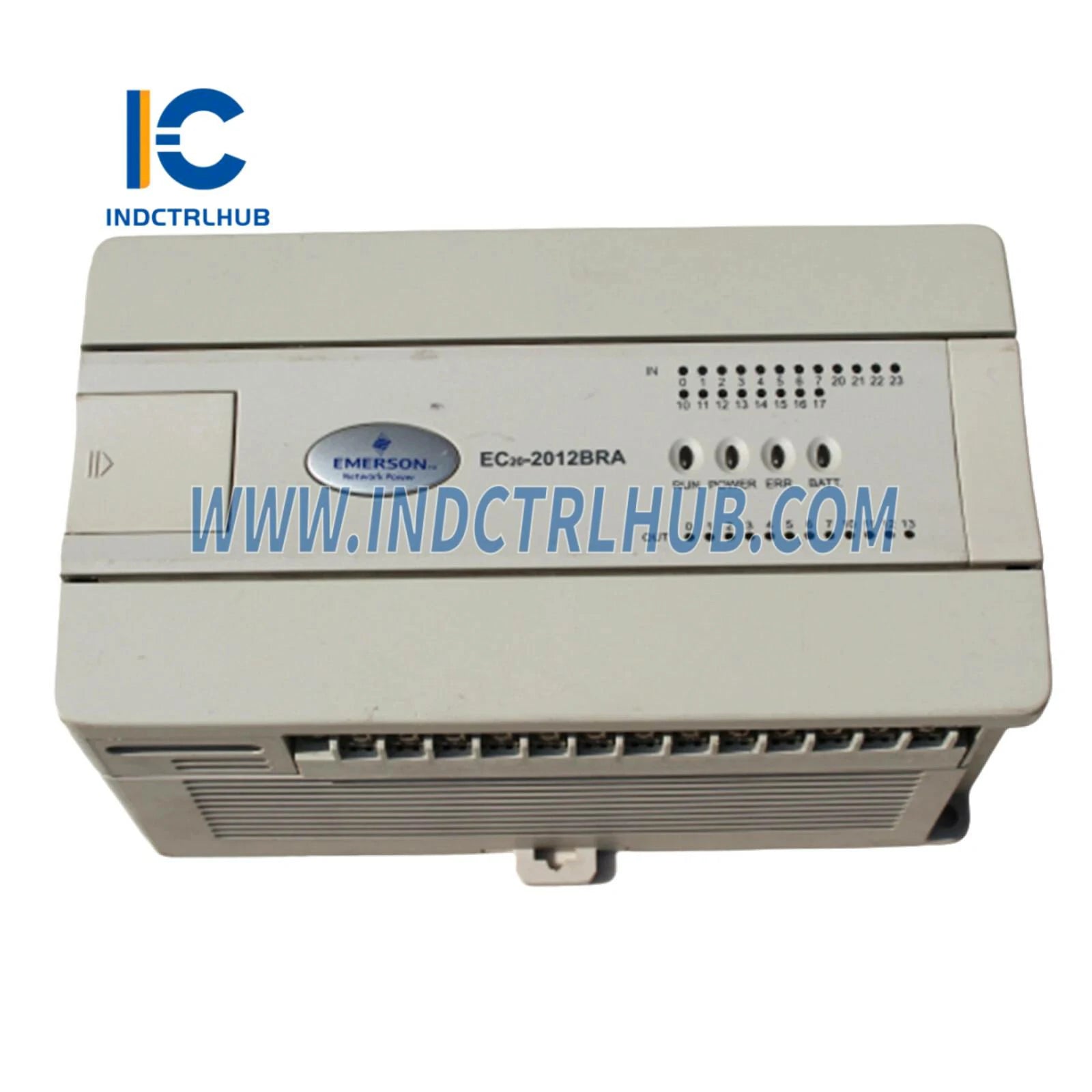

ماژول اصلی PLC امرسون EC20-2012BRA با 20 ورودی دیجیتال و 12 خروجی رله

ماژول اصلی PLC Emerson EC20-2012BRA - راه‌حل کنترل جمع‌وجور برای اتوماسیون صنعتی

ماژول اصلی PLC Emerson EC20-2012BRA کنترل منطقی برنامه‌پذیر قابل اطمینان را برای کاربردهای اتوماسیون صنعتی کوچک تا متوسط ارائه می‌دهد. بخشی از سری DeltaV EC20، این کنترل‌کننده جمع‌وجور دارای 20 ورودی دیجیتال و 12 خروجی رله در یک ماژول واحد است که قابلیت‌های جامع I/O گسسته را برای کنترل ماشین، اتوماسیون فرآیند و سیستم‌های مدیریت ساختمان در صنایع تولید، نفت و گاز، تصفیه آب و HVAC فراهم می‌کند.

مشخصات فنی اصلی

• شماره مدل: EC20-2012BRA
• سری: کنترل‌کننده منطقی برنامه‌پذیر DeltaV EC20
• ورودی‌های دیجیتال: 20 کانال، 24VDC، قابل تنظیم به صورت sink/source
• خروجی‌های دیجیتال: 12 خروجی رله، 250VAC/30VDC، 2 آمپر به ازای هر کانال
• پردازنده: میکروپروسسور 32 بیتی برای زمان‌های اسکن سریع
• حافظه برنامه: 256 کیلوبایت برای برنامه‌های منطق نردبانی
• حافظه داده: 128 کیلوبایت برای متغیرها و ذخیره داده‌ها
• ارتباطات: 1x RS232، 1x RS485 (Modbus RTU/ASCII)
• منبع تغذیه: 24VDC، 0.5A (بدون احتساب بار I/O)، مصرف ~12 وات
• دمای کاری: -5°C تا +55°C (23°F تا 131°F)

گواهی‌های ایمنی و EMC جهانی

گواهی شده برای استقرار در محیط‌های اتوماسیون صنعتی در سراسر جهان:

• نشان CE: تطابق اروپایی برای ایمنی الکتریکی و انطباق EMC
• مطابق با RoHS: رعایت دستورالعمل محدودیت مواد خطرناک
• رتبه حفاظتی: IP20 برای نصب در تابلو کنترل
• محیط زیست: حفاظت در برابر آلاینده‌های هوابرد کلاس G3 طبق استاندارد ISA-S71.04-1985

کاربردهای اتوماسیون صنعتی

کنترل و توالی ماشین: کنترل ماشین‌های بسته‌بندی، سیستم‌های نقاله، تجهیزات جابجایی مواد و خطوط مونتاژ با استفاده از 20 ورودی دیجیتال EC20-2012BRA برای نظارت بر کلیدهای محدود، حسگرهای مجاورت و قفل‌های ایمنی. 12 خروجی رله موتور استارترها، شیرهای سلونوئیدی و چراغ‌های نشانگر را راه‌اندازی می‌کند و منطق توالی پیچیده‌ای را که با نرم‌افزار ControlStar به صورت نمودار نردبانی برنامه‌ریزی شده است، اجرا می‌کند.

اتوماسیون فرآیند: اتوماسیون فرآیندهای دسته‌ای، عملیات مخلوط‌سازی و سیستم‌های انتقال مواد در صنایع شیمیایی، دارویی و تولید غذا و نوشیدنی. رتبه‌بندی خروجی رله 2 آمپر در هر کانال کنتاکتورهای صنعتی استاندارد و سلونوئیدهای شیر را پشتیبانی می‌کند، در حالی که ورودی‌های قابل تنظیم sink/source با هر دو سنسور PNP و NPN بدون نیاز به شرایط سیگنال خارجی سازگار هستند.

سیستم‌های مدیریت ساختمان: کنترل تجهیزات HVAC، سیستم‌های روشنایی، کنترل دسترسی و رابط‌های اعلام حریق در ساختمان‌های تجاری و تأسیسات صنعتی. ارتباط Modbus RTU/ASCII از طریق RS485 امکان یکپارچه‌سازی با سیستم‌های اتوماسیون ساختمان (BAS)، پلتفرم‌های مدیریت انرژی و کنترل نظارتی SCADA برای پایش و بهینه‌سازی متمرکز را فراهم می‌کند.

تصفیه آب و فاضلاب: اتوماسیون کنترل پمپ، توالی شیرها، دوزینگ مواد شیمیایی و مدیریت سطح در تصفیه‌خانه‌های آب، ایستگاه‌های پمپاژ و سیستم‌های توزیع. دامنه دمای کاری گسترده (-5°C تا +55°C) نصب‌های بیرونی در خانه‌های پمپ و پناهگاه‌های تجهیزات دورافتاده را بدون نیاز به تهویه محیطی ممکن می‌سازد.

کنترل سرچاه نفت و گاز: نظارت و کنترل تجهیزات سرچاه، عملیات جداکننده و اتوماسیون مخازن در تولید بالادستی نفت و گاز. نصب فشرده روی ریل DIN (128mm x 90mm x 82mm) مناسب برای محفظه‌های میدانی با فضای محدود است، در حالی که طراحی مقاوم در برابر لرزش، رطوبت و دماهای شدید رایج در محیط‌های نفتی است.

قابلیت‌های ورودی دیجیتال

پیکربندی ورودی چندمنظوره برای انواع مختلف سنسورها:

• 20 کانال ورودی: نظارت بر سوئیچ‌ها، سنسورها و سیگنال‌های گسسته از دستگاه‌های میدانی
• ولتاژ نامی 24VDC: سطح ولتاژ صنعتی استاندارد برای سنسورهای مجاورت و سوئیچ‌های فوتوالکتریک
• قابل تنظیم به صورت Sink/Source: سازگار با خروجی‌های سنسور PNP (source) و NPN (sink)
• پاسخ سریع: زمان پاسخ ورودی معمولی کمتر از 10 میلی‌ثانیه برای شمارش با سرعت بالا و تشخیص رویداد
• جداسازی الکتریکی: ورودی‌های اپتو ایزوله از PLC در برابر خطاهای سیم‌کشی میدانی و حلقه‌های زمین محافظت می‌کنند

ویژگی‌های خروجی رله

سوئیچینگ جریان بالا برای بارهای صنعتی:

• 12 کانال رله: رله‌های الکترومکانیکی جداسازی گالوانیکی بین مدار کنترل و بار فراهم می‌کنند
• رتبه‌بندی 250VAC/30VDC: سوئیچ بارهای AC یا DC تا 2 آمپر در هر کانال
• سازگاری جهانی بار: راه‌اندازهای موتور درایو، شیرهای سلونوئیدی، چراغ‌های نشانگر و آژیرهای هشدار
• مدیریت بار القایی: کنتاکت‌های رله برای بارهای القایی (کنتاکتورها، سلونوئیدها) با کاهش مناسب ظرفیت
• رله‌های قابل تعویض: ماژول‌های رله جداگانه می‌توانند در محل برای نگهداری تعویض شوند

ارتباطات و شبکه

اتصال‌پذیری انعطاف‌پذیر برای یکپارچه‌سازی سیستم:

پورت RS232: اتصال به ترمینال‌های برنامه‌نویسی، پنل‌های HMI یا رابط‌های اپراتور محلی برای پیکربندی، نظارت و عیب‌یابی. پورت RS232 از نرم‌افزار برنامه‌نویسی ControlStar برای توسعه منطق نردبانی، اشکال‌زدایی آنلاین و بارگذاری/دانلود برنامه پشتیبانی می‌کند.

Modbus RS485: ادغام با سیستم‌های SCADA، پلتفرم‌های HMI/SCADA و سایر دستگاه‌های سازگار با Modbus با استفاده از پروتکل‌های استاندارد صنعتی Modbus RTU یا Modbus ASCII. شبکه چندقطعه‌ای RS485 تا 32 دستگاه را روی یک باس پشتیبانی می‌کند و معماری‌های کنترل توزیع‌شده با چند PLC EC20 و ماژول‌های توسعه I/O را ممکن می‌سازد.

قابلیت توسعه: اتصال ماژول‌های توسعه EC20 (ورودی آنالوگ EC20-8AD، خروجی آنالوگ EC20-4DA، I/O گسسته اضافی) برای افزایش ظرفیت I/O سیستم فراتر از پیکربندی پایه 20DI/12RO. باس توسعه از چندین ماژول برای کاربردهایی با بیش از 50 نقطه I/O پشتیبانی می‌کند.

برنامه‌نویسی و پیکربندی

محیط توسعه کاربرپسند:

• نرم‌افزار ControlStar: محیط برنامه‌نویسی مبتنی بر ویندوز با ویرایشگر منطق نردبانی، بلوک‌های عملکردی و متن ساختاریافته
• برنامه‌نویسی منطق نردبانی: برنامه‌نویسی نمودار نردبانی مطابق با IEC 61131-3 که برای تکنسین‌های PLC آشنا است
• حافظه برنامه 256 کیلوبایت: ظرفیت کافی برای منطق کنترل پیچیده با هزاران ردیف
• حافظه داده 128 کیلوبایت: ذخیره متغیرهای فرآیند، نقاط تنظیم، تایمرها، شمارنده‌ها و داده‌های تاریخی
• اشکال‌زدایی آنلاین: نظارت و اعمال اجباری نقاط I/O، تنظیم نقاط توقف، و عیب‌یابی منطق در حین اجرای PLC

مشخصات محیطی

چرا Industrial Control Hub را انتخاب کنیم؟

منبع تخصصی شما برای محصولات اتوماسیون اصلی Emerson:

• ✓ محصولات OEM 100٪ اصیل با قابلیت ردیابی کامل تولیدکننده و گارانتی
• ✓ پشتیبانی فنی تخصصی PLC از مهندسین اتوماسیون دارای گواهی
• ✓ موجودی گسترده از قطعات سری EC20 تولید فعلی و قدیمی
• ✓ ارسال سریع جهانی به بازارهای آمریکا، بریتانیا، اتحادیه اروپا و آسیا-اقیانوسیه
• ✓ قیمت‌گذاری رقابتی با تخفیف‌های حجمی برای مقادیر پروژه
• ✓ مستندات کامل، نرم‌افزار برنامه‌نویسی و کمک در راه‌اندازی

قطعات مکمل سری EC20

نصب و یکپارچه‌سازی سیستم

• نصب روی ریل DIN: نصب فشاری روی ریل DIN استاندارد نوع T به عرض ۳۵ میلی‌متر
• منبع تغذیه: منبع تغذیه صنعتی ۲۴ ولت DC (حداقل ۰.۵ آمپر، بدون احتساب بار I/O)
• سیم‌کشی ورودی: ترمینال‌های پیچ‌خور ۱۴-۲۲ AWG (۰.۵-۲.۵ میلی‌متر مربع) را می‌پذیرند
• سیم‌کشی خروجی: ترمینال‌های رله برای سیم ۱۴-۲۲ AWG، گشتاور ۰.۵ نیوتن‌متر
• زمین‌کردن: ترمینال زمین اختصاصی برای زمین کردن شاسی و ایمنی در برابر نویز

اطلاعات سفارش و برنامه‌ریزی سیستم

• EC20-2012BRA: ماژول اصلی PLC با ۲۰ ورودی دیجیتال، ۱۲ خروجی رله (این محصول)
• نرم‌افزار برنامه‌نویسی: نرم‌افزار ControlStar (دانلود از وب‌سایت Emerson یا تماس با پشتیبانی)
• منبع تغذیه: منبع تغذیه صنعتی ۲۴ ولت DC با ظرفیت بار PLC + I/O
• ماژول‌های توسعه: EC20-8AD، EC20-4DA و ماژول‌های I/O گسسته اضافی در دسترس
• کابل‌های ارتباطی: کابل‌های RS232 و RS485 برای برنامه‌نویسی و شبکه‌بندی

مستندات فنی و پشتیبانی

دفترچه‌های راهنمای کامل کاربر، راهنمای برنامه‌نویسی، مشخصات پروتکل Modbus و نمودارهای سیم‌کشی به درخواست در دسترس هستند. تیم مهندسی کاربردی ما کمک در برنامه‌نویسی ladder logic، پشتیبانی پیکربندی Modbus، مشاوره معماری سیستم و راهنمایی عیب‌یابی برای برنامه‌های پیچیده PLC EC20 ارائه می‌دهد.

نگهداری و عمر سرویس

• MTBF: >۵۰,۰۰۰ ساعت در دمای محیط ۲۵ درجه سانتی‌گراد
• پشتیبان باتری: باتری لیتیومی داخلی حافظه برنامه و داده‌ها را در هنگام قطع برق حفظ می‌کند (قابل تعویض)
• عمر رله: ۱۰۰,۰۰۰ عملیات مکانیکی، ۵۰,۰۰۰ عملیات الکتریکی در بار نامی
• نگهداری پیشگیرانه: بررسی عملکرد I/O به صورت فصلی، تست کنتاکت‌های رله سالانه، تعویض باتری هر ۵ سال
• طول عمر مورد انتظار: ۱۰-۱۵ سال در محیط‌های معمولی تابلوهای کنترل صنعتی
