Product Description
جزئیات محصول

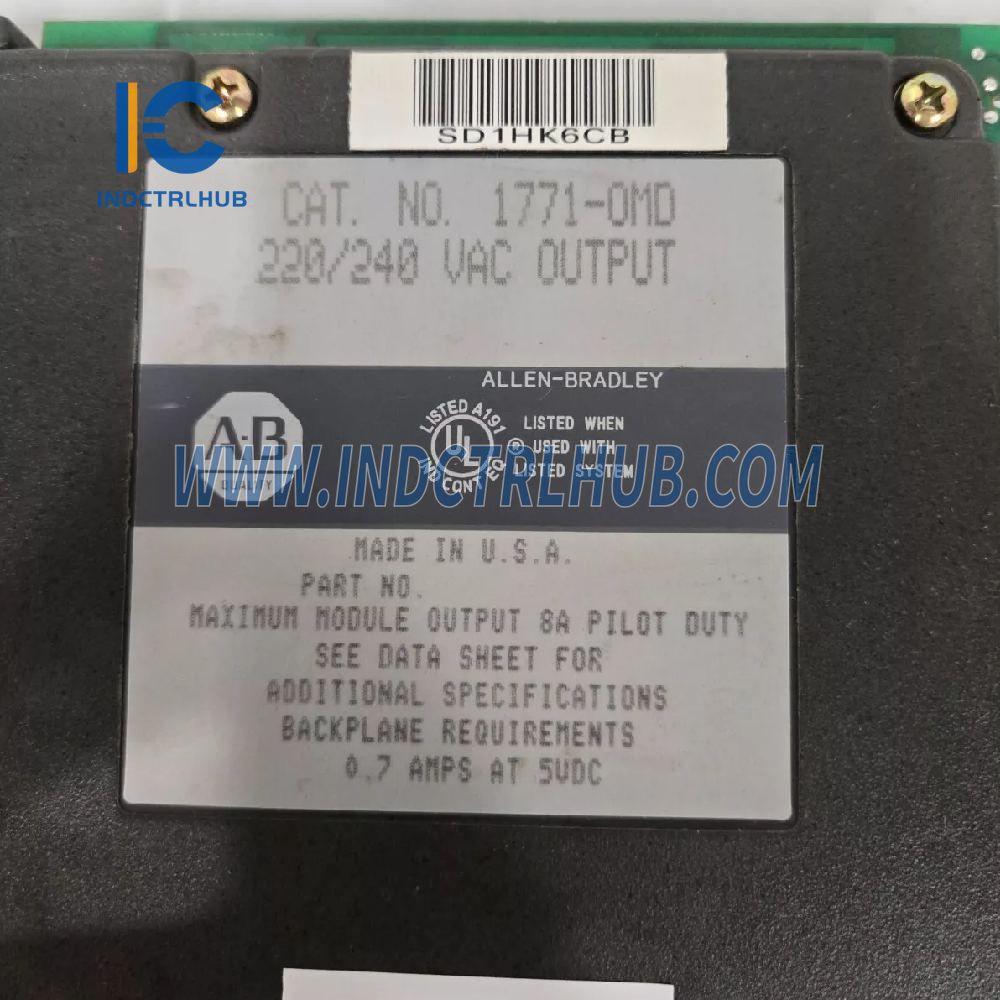

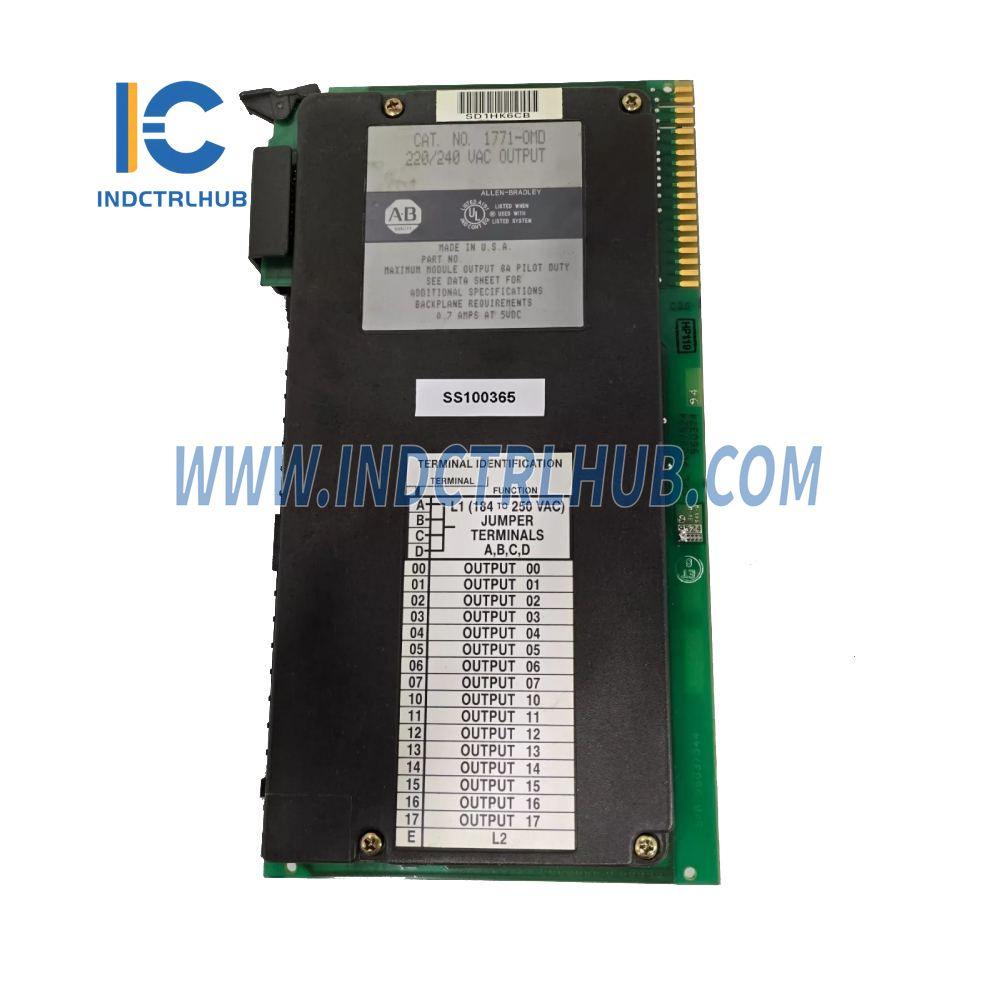

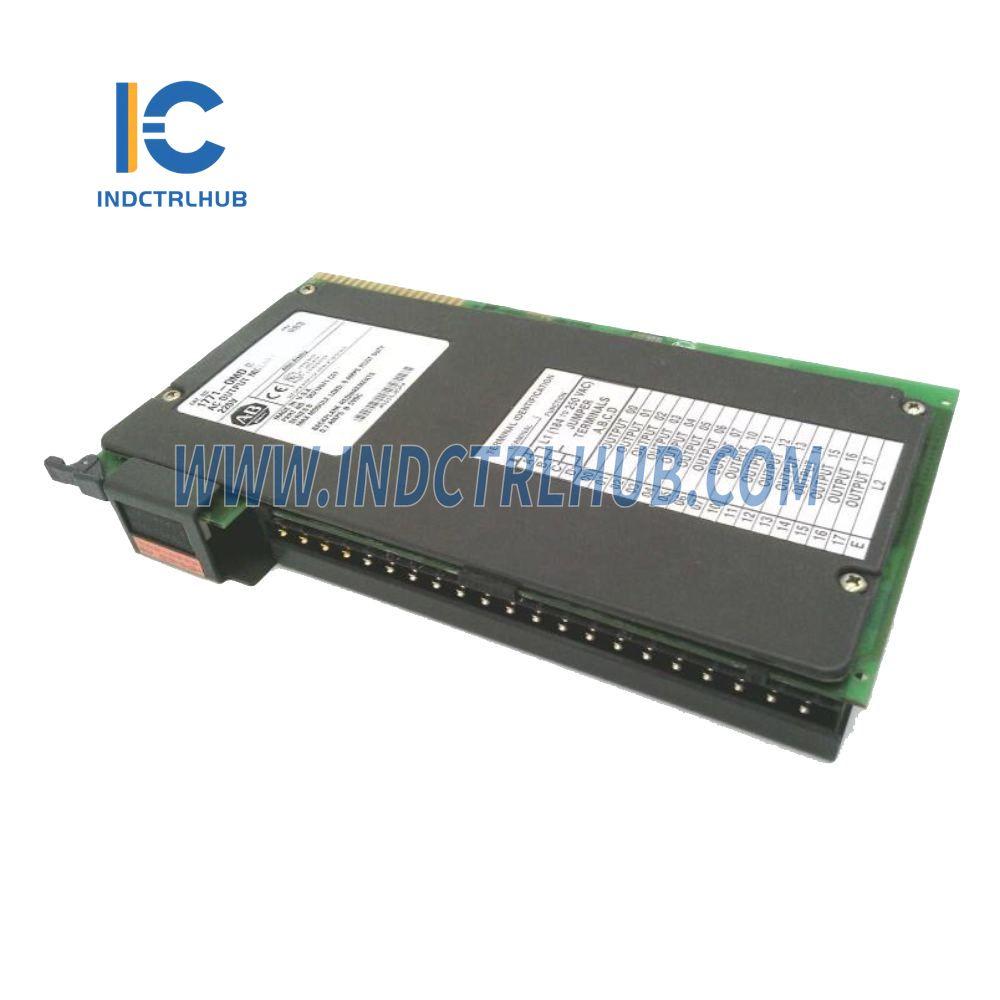

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OMD سری B
توضیحات: ماژول خروجی AC
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 16 خروجی |
| مکان ماژول | 1771-A1B تا -A4B یا شاسی ورودی/خروجی بعدی، 1771-AM1، -AM2 شاسی ورودی/خروجی |
| محدوده ولتاژ خروجی | ۱۸۴ تا ۲۵۰ ولت AC، ۴۷-۶۳ هرتز |
| جریان خروجی | 2A برای هر خروجی، نباید از 8A برای هر ماژول فراتر رود |
| جریان هجومی (حداکثر) | 25 آمپر برای هر خروجی به مدت 100 میلی‌ثانیه، قابل تکرار هر 1 ثانیه 25A به ازای هر ماژول به مدت 100 میلی‌ثانیه، قابل تکرار هر 1 ثانیه |
| بار جاری (حداقل) | 10mA برای هر خروجی @ 220V AC، 60Hz |
| افت ولتاژ حالت روشن | 1.5 ولت در 2 آمپر (حداکثر) |
| جریان نشتی حالت خاموش | 4mA برای هر خروجی @ 220V AC (حداکثر) |
| تاخیر سیگنال | خاموش به روشن: 1.0ms از روشن به خاموش: 8.3-9.1ms @ 60Hz |
| اتلاف نیرو | 17.3 وات (حداکثر)؛ 3.7 وات (حداقل) |
| اتلاف حرارتی | 59.0 BTU/hr (حداکثر); 12.6 BTU/hr (حداقل) |
| جریان Backplane | 700 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| شرایط محیطی | |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| هادی ها | حداکثر 14 گيج (2 میلیمتر) رشته‌ای |
| اندازه سیم | حداکثر عایق 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| فیوزها | فیوز یکسو کننده 10A، 250V (1/4 x 1-1/4 اینچ)، Littelfuse PN 322010 3AB |
| بازوی سیم کشی میدانی | استاندارد (شماره کاتالوگ 1771-WH) یا فیوز اختیاری (شماره کاتالوگ 1771-WHF، -WHFB) |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه است) |
| دستورالعمل های نصب | به راهنمای 1771-5.26 مراجعه کنید |
