Product Description
جزئیات محصول

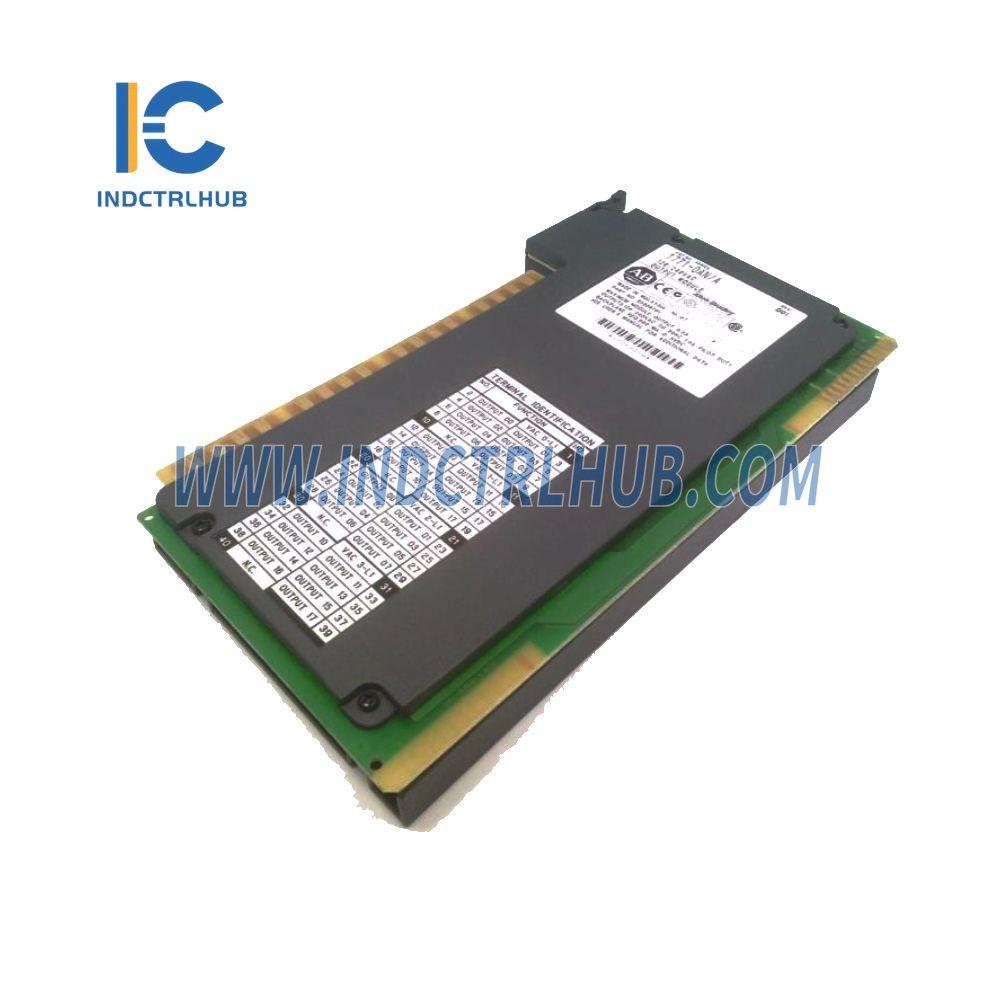

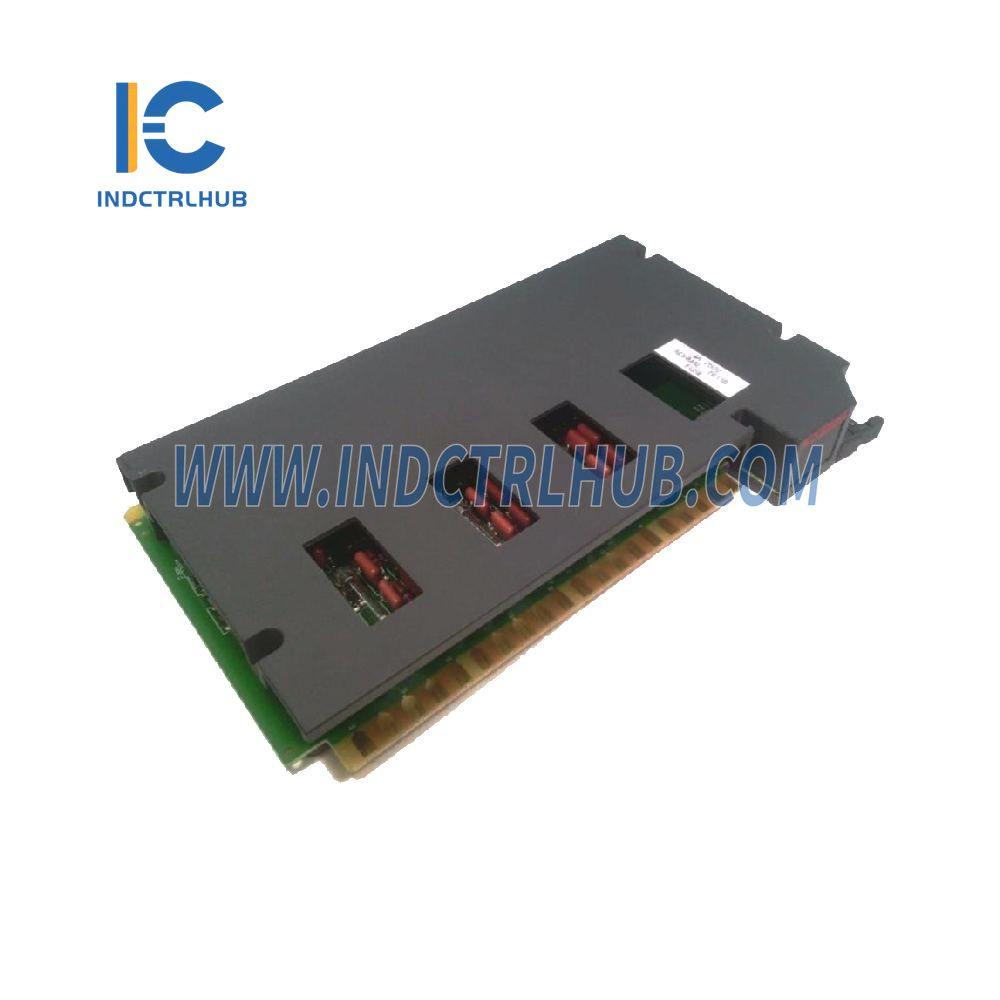

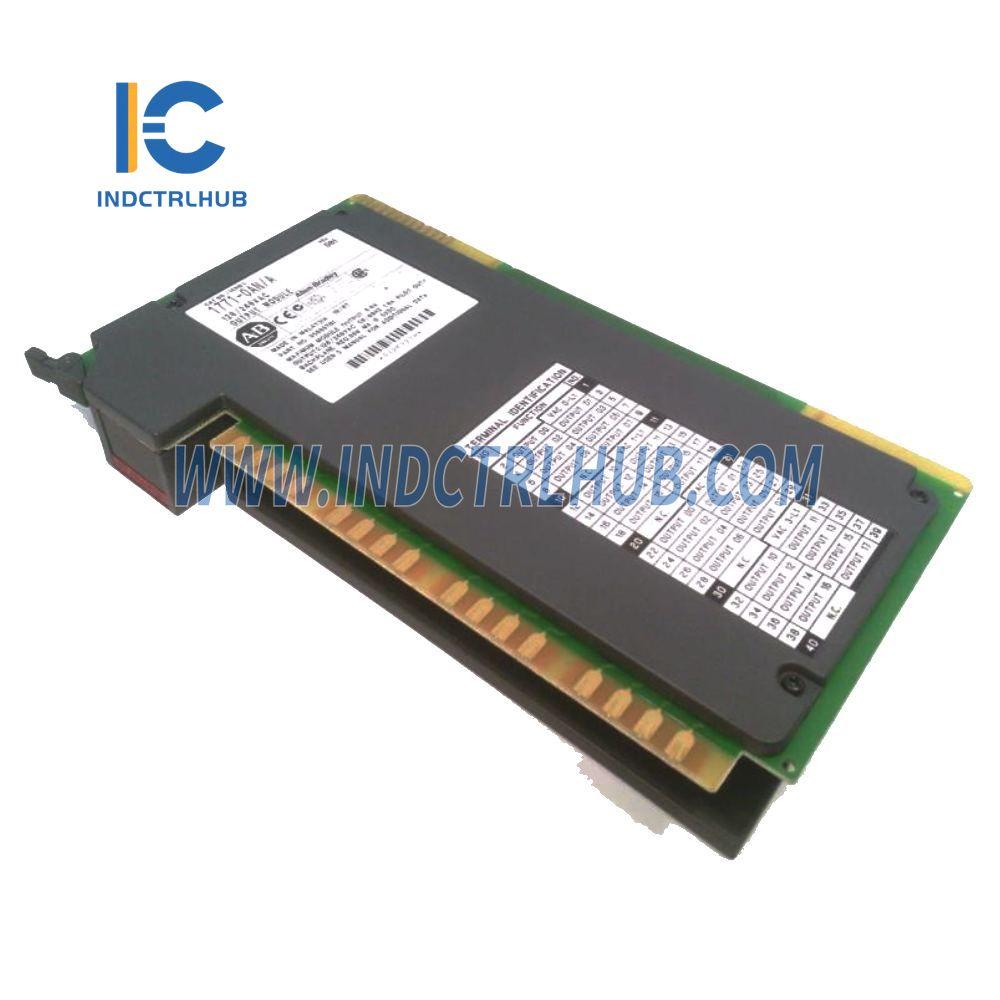

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OAN
توضیحات: ماژول خروجی AC
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 32 (4 گروه 8 تایی) |
| مکان ماژول | 1771-A1B تا -A4B یا شاسی ورودی/خروجی بعدی، 1771-AM1، -AM2 شاسی ورودی/خروجی |
| محدوده ولتاژ | 80 ولت تا 265 ولت AC، 47-63 هرتز |
| ولتاژ اسمی | 120 ولت AC |
| حداکثر جریان خروجی | به ازای هر نقطه: 1.0A در 30°C، به 0.3A در 60°C کاهش می‌یابد به ازای هر گروه: 2.0A در 30°C، به 0.6A در 60°C کاهش می‌یابد به ازای هر ماژول: 8.0A در دمای 30°C، به 2.4A در دمای 60°C کاهش می‌یابد. |
| جریان اوج حداکثر | 10A به مدت 25 میلی‌ثانیه در 1 هرتز و 30 درجه سانتی‌گراد 10A به مدت 25 میلی‌ثانیه در 0.5Hz و 60°C |
| حداقل جریان بار | 10 میلی آمپر در هر خروجی |
| حداکثر افت ولتاژ در حالت روشن | 1.5 ولت AC (rms) در 1 آمپر |
| حداکثر جریان نشتی در حالت خاموش | 2.3mA برای هر خروجی @ 230V AC، 60Hz 1.2mA برای هر خروجی @ 120V AC، 60Hz |
| تاخیر سیگنال خروجی | خاموش به روشن: حداکثر ۱.۰ میلی‌ثانیه. از روشن به خاموش: 9.3 میلی‌ثانیه @ 60 هرتز، 11.0 میلی‌ثانیه @ 50 هرتز (حداکثر) |
| اتلاف نیرو | ۱۶.۲ وات (حداکثر)، ۱.۰ وات (حداقل) |
| اتلاف حرارتی | ۵۵.۴ BTU/hr (حداکثر)، ۳.۴ BTU/hr (حداقل) |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| جریان Backplane | 800mA @ 5V DC حداکثر |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | سیم ۱۴ گِیج (۲mm²) چند رشته‌ای (حداکثر) |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 16 تا 18 |
| فیوزها | چهار فیوز نرمال 4.0A، 250V (1 عدد برای هر گروه) |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WN |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-5.31 مراجعه کنید |
