Product Description
جزئیات محصول

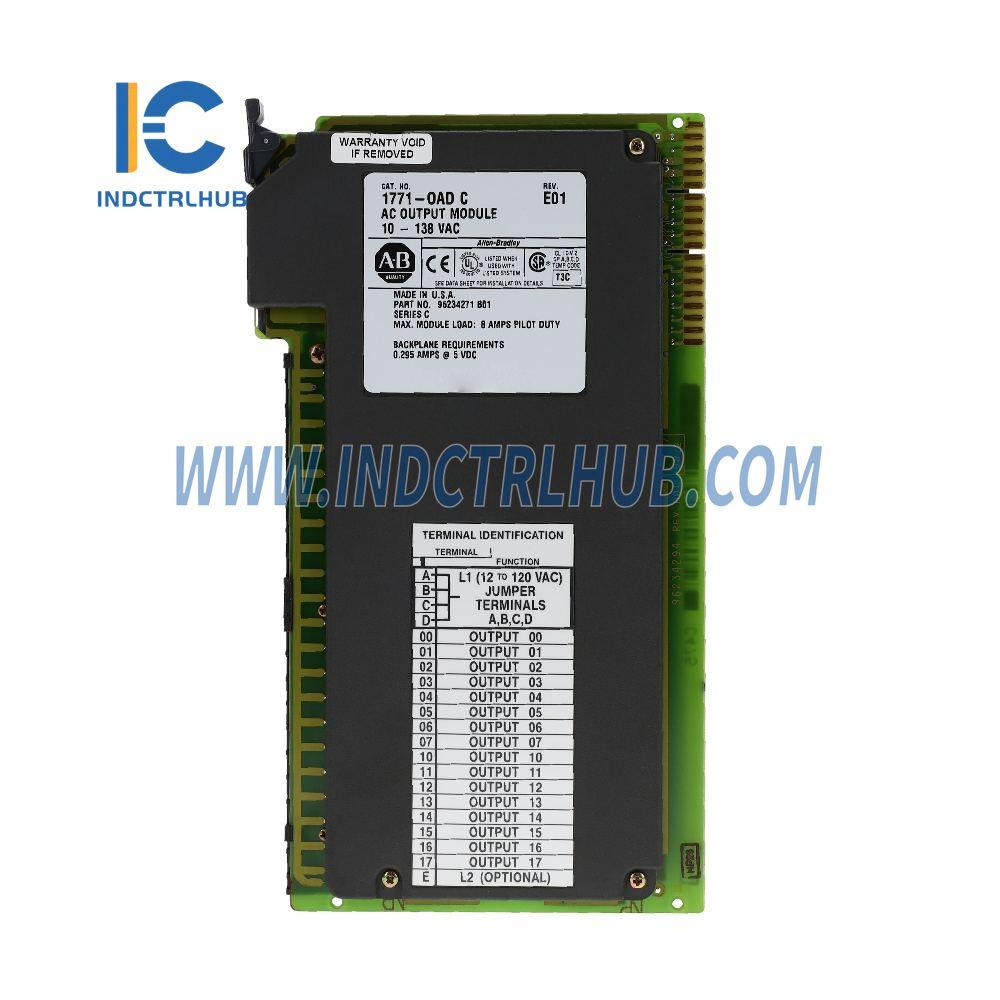

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OAD سری C
توضیحات: ماژول خروجی AC
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 16 |
| مکان ماژول | 1771-A1B تا -A4B یا شاسی ورودی/خروجی بعدی، 1771-AM1، -AM2 شاسی ورودی/خروجی |
| محدوده ولتاژ خروجی | 10 ولت تا 138 ولت AC @ 47-63 هرتز |
| جریان خروجی | 2A برای هر خروجی (نباید از 8A برای هر ماژول فراتر رود) |
| جریان هجومی (حداکثر) | 25 آمپر برای هر خروجی به مدت 100 میلی‌ثانیه، قابل تکرار هر 1 ثانیه |
| جریان بارگذاری (حداقل) | 5 میلی آمپر در هر خروجی |
| افت ولتاژ در حالت روشن (حداکثر) | 1.5 ولت در بار جریان < 50 میلی آمپر 5.8 ولت در بار جریان > 50 میلی آمپر |
| جریان نشتی در حالت خاموش (حداکثر) | 3.0mA برای هر خروجی @ 138V AC |
| تاخیر سیگنال | عبور از صفر: خاموش به روشن: 8.3 میلی‌ثانیه @ 60 هرتز; 10.0 میلی‌ثانیه @ 50 هرتز از روشن به خاموش: 8.3 میلی‌ثانیه در 60 هرتز؛ 10.0 میلی‌ثانیه در 50 هرتز |
| اتلاف نیرو | ۱۳.۰ وات (حداکثر)، ۱.۵ وات (حداقل) |
| اتلاف حرارتی | 48.0 BTU/hr (حداکثر)، 5.13 BTU/hr (حداقل) |
| جریان Backplane | 295 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 10 تا 12 |
| فیوز | فیوز یکسو کننده 10A، 250V (1/4 x 1-1/4 اینچ)، Littelfuse PN 322010 |
| بازوی سیم کشی میدانی | استاندارد: شماره کاتالوگ 1771-WH اختیاری جوش‌خورده: شماره کاتالوگ 1771-WHF |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| سازگاری رله | 700-HC14A1، 700-HC14A1-4، 700-HT12AA1، 700-HF32A1، 700-HTM12RA1، 700-HP32A1-4، 700-HB32A1، 100-A09، 100-A30، 100-A18 |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-5.24 مراجعه کنید |
