Product Description
جزئیات محصول

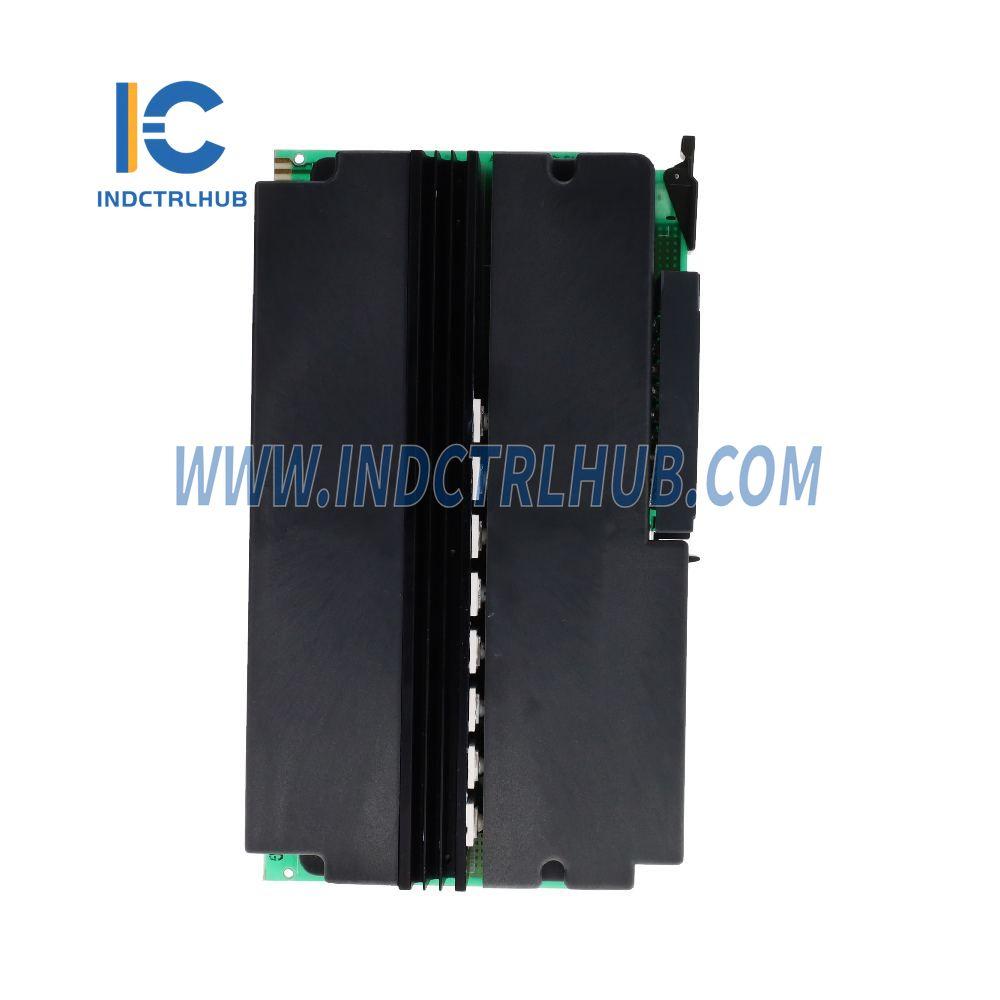

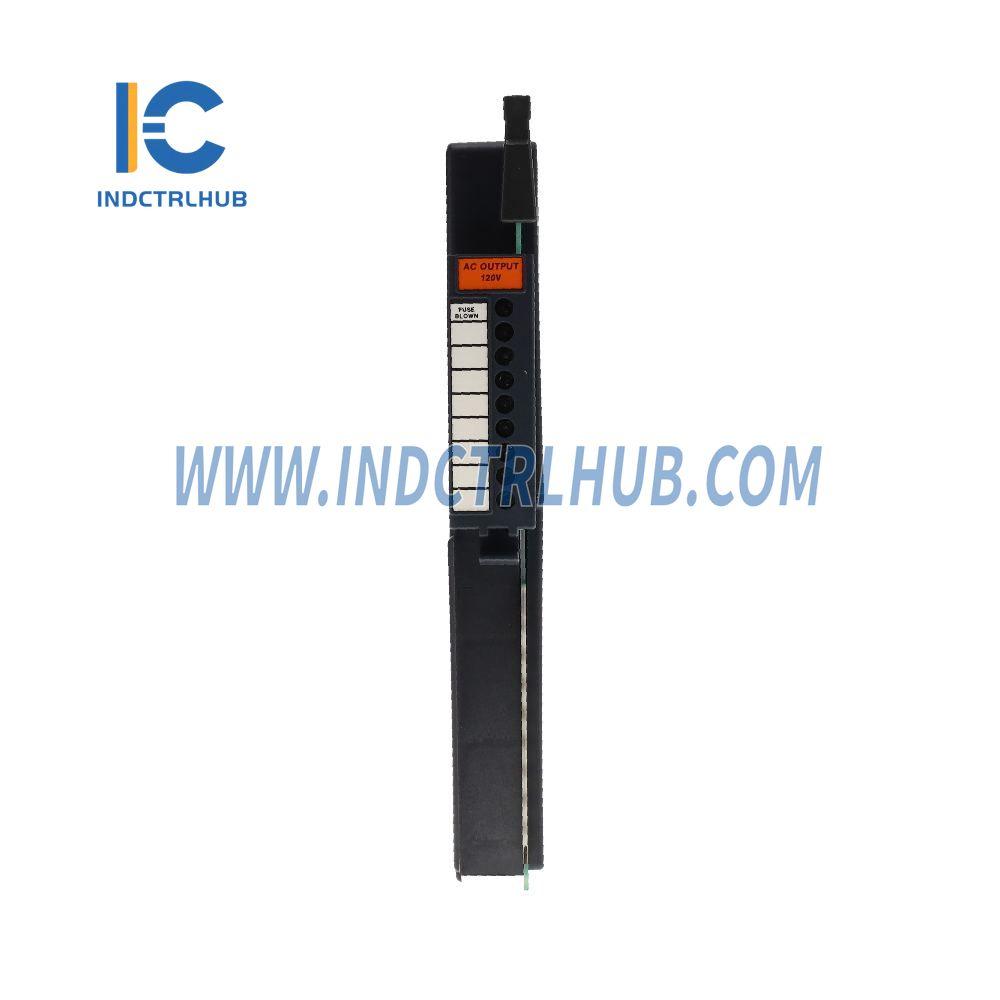

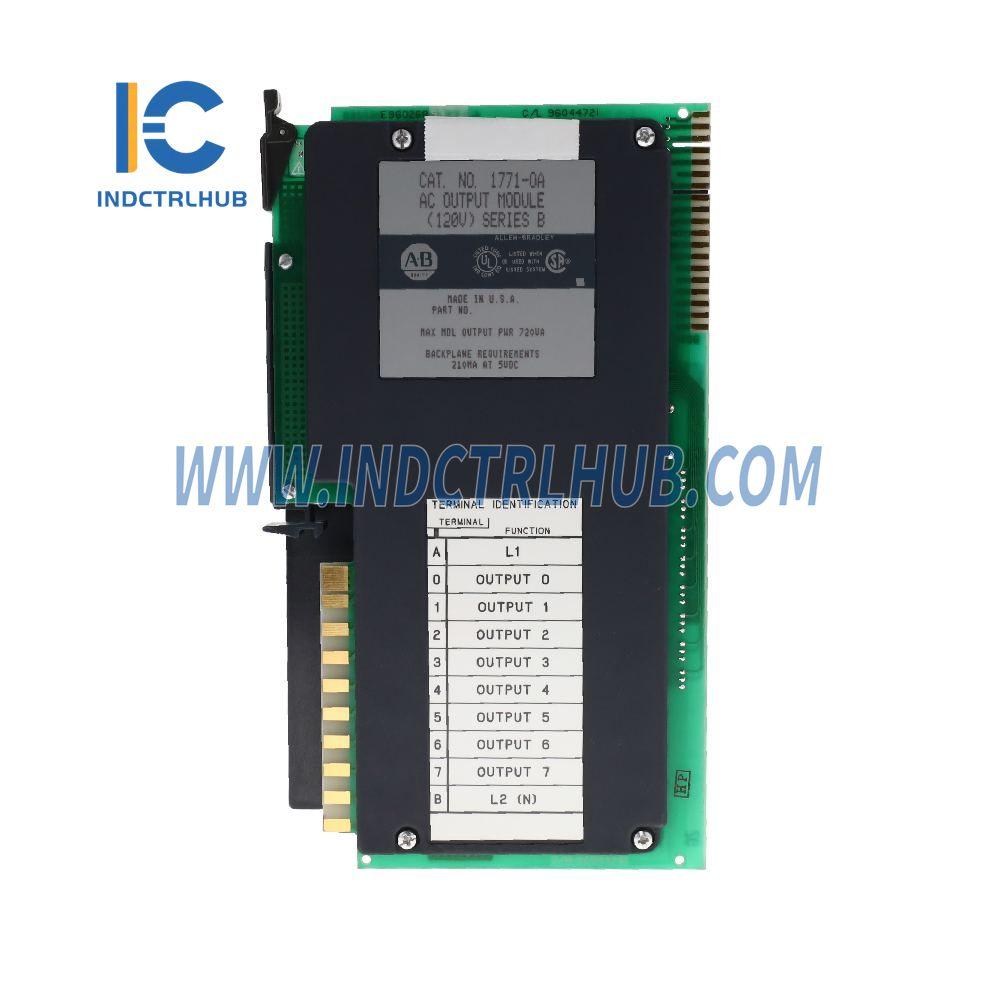

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OA سری B
توضیحات: ماژول خروجی AC
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | شاسی ورودی/خروجی 1771 |
| محدوده ولتاژ خروجی | 92 ولت تا 138 ولت AC @ 47-63 هرتز |
| جریان خروجی | 1.5A برای هر خروجی (نباید از 6A برای هر ماژول فراتر رود) |
| جریان هجومی (حداکثر) | 4A برای خروجی به مدت 8.3 میلی‌ثانیه در 120 ولت AC، قابل تکرار هر 1 ثانیه |
| جریان بارگذاری (حداقل) | 50mA برای هر خروجی @ 120V AC، 60Hz |
| افت ولتاژ حالت روشن | 2 ولت در 100 میلی آمپر |
| جریان نشتی حالت خاموش | 5mA برای هر خروجی @ 120V AC |
| تاخیر سیگنال | خاموش به روشن: 1.0ms از روشن به خاموش: 8.3 میلی‌ثانیه @ 60 هرتز |
| اتلاف نیرو | ۱۰.۷ وات (حداکثر)، ۱.۱ وات (حداقل) |
| اتلاف حرارتی | ۳۶.۶ BTU/hr (حداکثر)، ۳.۴ BTU/hr (حداقل) |
| جریان Backplane | 210 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 4 و 6 |
| فیوز | فیوز 2A، 250V Buss AGC-2 (شماره قطعه Littlefuse 312002) |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WA |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.5 مراجعه کنید. |
