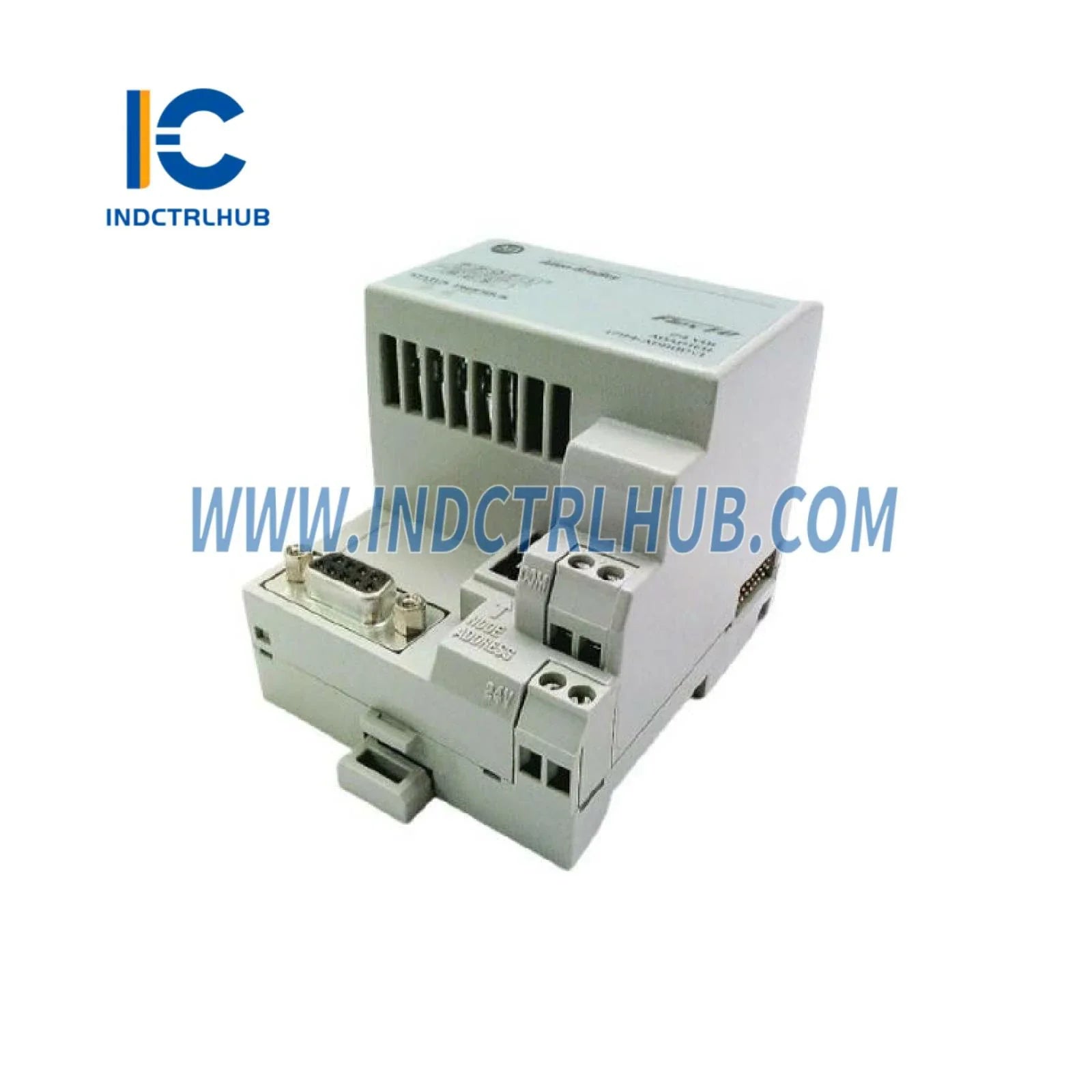

ماژول آداپتور PROFIBUS DPV1 آلن-برادلی 1794-APBDPV1 برای فلکس I/O
ماژول آداپتور PROFIBUS DPV1 آلن-برادلی 1794-APBDPV1 برای فلکس I/O
Manufacturer: Allen-Bradley
Product No.: 1794-APBDPV1
Condition:1000 در انبار
Product Type: ماژولهای کنترل صنعتی
Product Origin: 1794APBDPV1
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
🔧 آلن-برادلی 1794-APBDPV1 مبدل ارتباطی PROFIBUS DPV1
1794-APBDPV1 مبدل ارتباطی سیستم Flex I/O شما را مستقیماً به شبکههای PROFIBUS DPV1 متصل میکند و تبادل داده قطعی برای اتوماسیون صنعتی حیاتی را فراهم میآورد. این ماژول که برای صنایع فرآیندی طراحی شده است، معماری I/O توزیعشده را به یک راهحل فیلدباس یکپارچه و با سرعت بالا تبدیل میکند.
⚙️ مشخصات فنی
- پشتیبانی پروتکل: PROFIBUS DPV1 (مطابق با IEC 61158)
- دامنه نرخ انتقال: تشخیص خودکار از 9.6 کیلوبیت بر ثانیه تا 12 مگابیت بر ثانیه
- کلاس مستر: پشتیبانی از کلاس 1 و کلاس 2 مستر
- ظرفیت I/O: تا 128 بایت ورودی / 128 بایت خروجی به ازای هر مبدل
- شکافهای ماژول: پشتیبانی از حداکثر 8 ماژول Flex I/O به ازای هر مبدل
- LEDهای تشخیصی: وضعیت ماژول، فعالیت شبکه، نشانگر خطا
- دمای کاری: 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت)
- مصرف برق: 5 ولت DC با جریان 350 میلیآمپر (از طریق بکپلین)
- نصب: سازگار با ریل DIN و شاسی Flex I/O
- گواهینامهها: تأیید شده توسط UL، cUL، CE، ATEX منطقه 2
🏭 سناریوهای کاربردی
تولید فرآیندی: ادغام سنسورهای دما، فشار و جریان در راکتورهای شیمیایی و ستونهای تقطیر که PROFIBUS استاندارد کارخانه است. خدمات آ سیکلیک DPV1 امکان تنظیم پارامترها در زمان واقعی بدون توقف تولید را فراهم میکند.
خطوط مونتاژ خودرو: هماهنگی عملگرهای پنوماتیک، سیستمهای بینایی و ابزارهای گشتاور در ایستگاههای بدنه سفید. قابلیت تعویض داغ باعث کاهش زمان توقف در حین تعویض ماژول در برنامههای تولید 24/7 میشود.
تصفیه آب: نظارت بر سیستمهای فیلتراسیون چندمرحلهای با ماژولهای ورودی آنالوگ و کنترل عملگرهای شیر با خروجیهای دیجیتال—همه از طریق یک بخش PROFIBUS به مستر SCADA شما همگامسازی شدهاند.
بستهبندی و جابجایی مواد: استقرار گرههای I/O توزیعشده در طول شبکههای نقاله، کاهش هزینههای سیمکشی تا 40٪ نسبت به توپولوژیهای ستارهای سنتی در حالی که زمان پاسخ زیر 10 میلیثانیه حفظ میشود.
💡 مزایای راهحل
✅ یکپارچهسازی Plug-and-Produce: فایلهای GSD پیشپیکربندی شده راهاندازی را تسریع میکنند—آنها را در Siemens STEP 7، Rockwell Studio 5000 یا هر پیکربندیکننده PROFIBUS وارد کرده و ظرف چند ساعت به بهرهبرداری برسید.
✅ مقیاسپذیری مدولار: با یک مبدل و چهار ماژول I/O شروع کنید، سپس با پیشرفت فرآیند خود تا هشت ماژول گسترش دهید. نیازی به برنامهنویسی مجدد کنترلر نیست—مبدل بهطور خودکار I/O را به آدرسهای PROFIBUS نگاشت میکند.
✅ تشخیص پیشبینیکننده: تشخیصهای توسعهیافته DPV1 دادههای سلامت ماژول (انحراف دما، یکپارچگی اتصال، ولتاژ بکپلین) را مستقیماً به HMI شما ارسال میکند و امکان نگهداری مبتنی بر وضعیت قبل از وقوع خرابی را فراهم میآورد.
✅ مقاومت در برابر محیطهای سخت: بردهای مدار چاپی با پوشش محافظ در برابر رطوبت، گرد و غبار و لرزش در کارخانههای ذوب، کارخانجات خمیر کاغذ و سکوهای دریایی که اترنت صنعتی ممکن است عملی نباشد، مقاومت میکنند.
🔌 معماری سیستم
1794-APBDPV1 در شکاف سمت چپ شاسی Flex I/O شما قرار میگیرد و برق را از بکپلین یکپارچه دریافت میکند. کابل PROFIBUS DP خود (بنفش، 2 سیم RS-485) را به کانکتور 9 پین D-sub متصل کنید، آدرس ایستگاه را از طریق کلیدهای چرخشی (0-125) تنظیم کنید و مبدل بهطور خودکار نرخ انتقال را تنظیم میکند. با ماژولهای آنالوگ، دیجیتال یا تخصصی سری 1794 جفت شده و راهحل I/O سفارشی متناسب با متغیرهای فرآیندی شما ساخته میشود.
📦 محتویات بسته
- 1× ماژول مبدل Allen-Bradley 1794-APBDPV1
- راهنمای نصب همراه با نمودارهای سیمکشی
- فایل پیکربندی GSD (قابل دانلود)
- تجهیزات نصب برای ریل DIN
زیرساخت PROFIBUS قدیمی خود را با پلتفرم اثباتشده Flex I/O شرکت Rockwell Automation ارتقا دهید—جایی که سختافزار مقاوم با تشخیصهای هوشمند برای آمادگی صنعت 4.0 ترکیب شده است.
