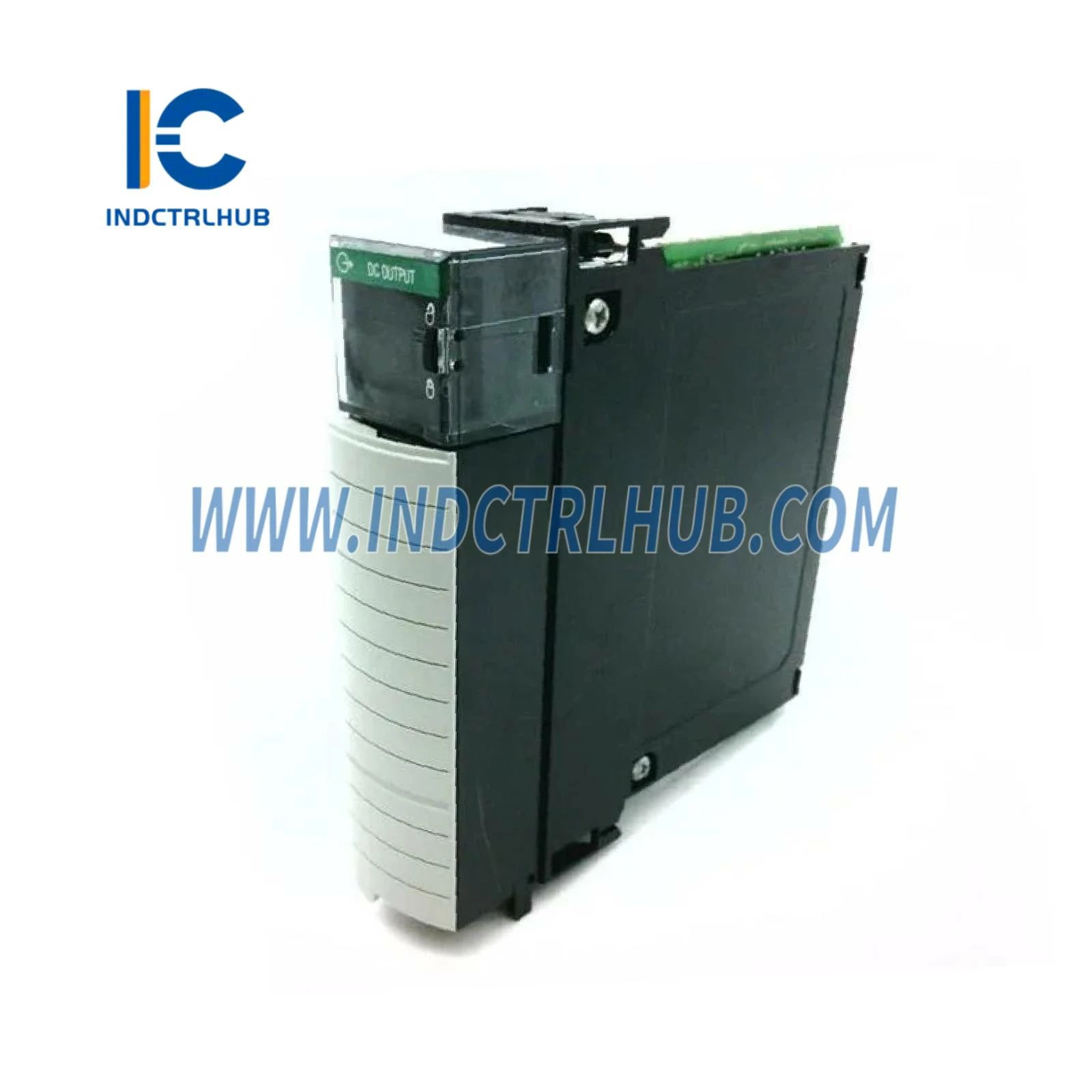

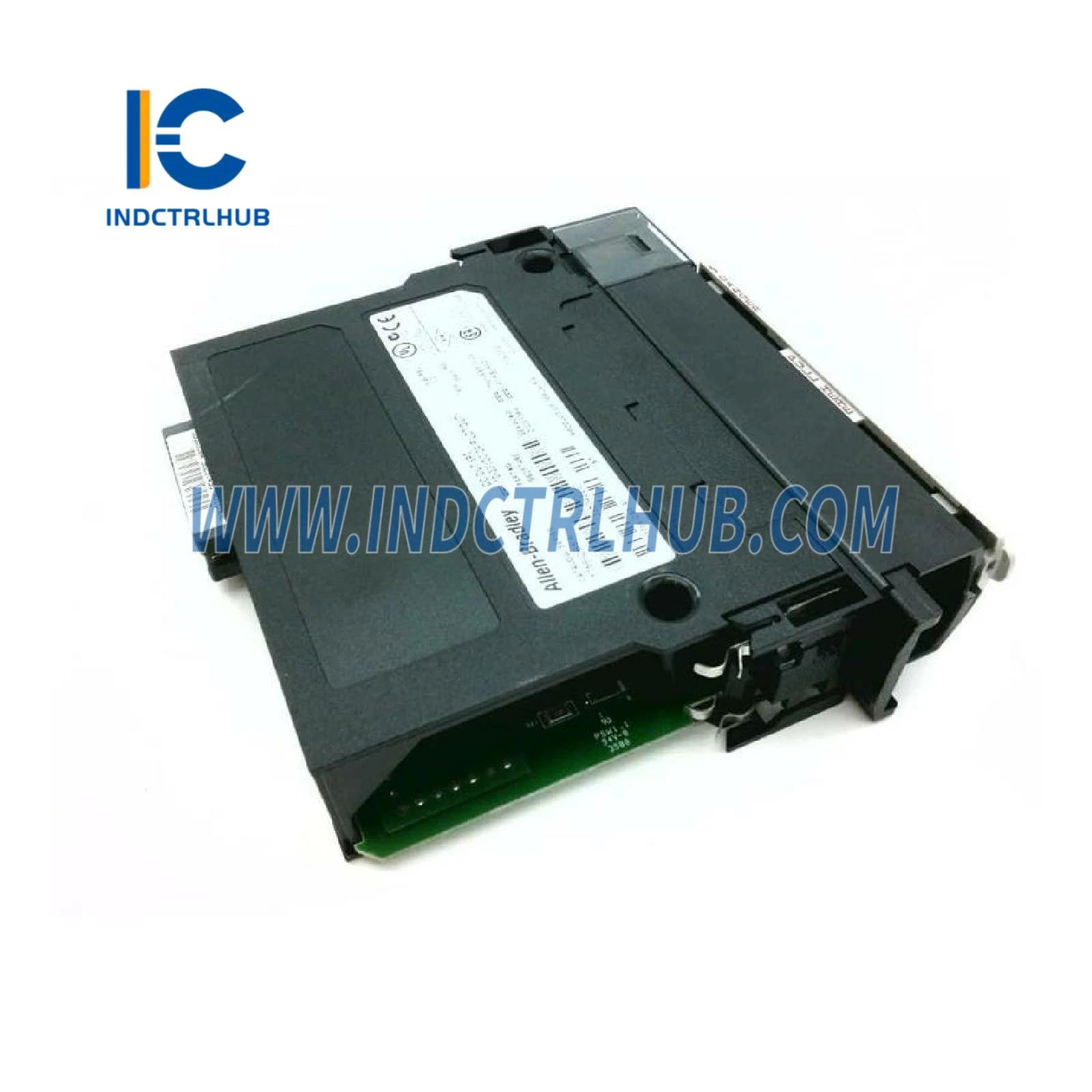

آلن برادلی 1756-OB8 ماژول خروجی دیجیتال DC کنترللاژیکس
آلن برادلی 1756-OB8 ماژول خروجی دیجیتال DC کنترللاژیکس
Manufacturer: ALLEN BRADLEY
Product No.: 1756-OB8
Condition:1000 در انبار
Product Type: ماژول خروجی دیجیتال DC ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
مروری بر محصول
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | 1756-OB8 |
| نام محصول | ماژول خروجی دیجیتال DC کنترللاژیکس |
| کاربرد | تأمین انرژی بارهای الکتریکی که با ولتاژ DC کار میکنند یا بارهای AC با مدار واسط |
| سازگاری | سازگار با شاسی کنترللاژیکس، اشغال هر اسلات به جز اسلات سمت چپترین |
| عملکرد | ارائه ۸ خروجی دیجیتال DC برای کنترل دستگاههای میدانی |
مشخصات عملکردی
| پارامتر | جزئیات |
|---|---|
| کانالهای خروجی | ۸ خروجی دیجیتال |
| محدوده ولتاژ خروجی | ۱۰_۳۰ ولت DC |
| ولتاژ خروجی نامی | ۲۴ ولت DC |
| جریان خروجی | ۲ آمپر به ازای هر نقطه در ۶۰ درجه سانتیگراد، ۸ آمپر کل ماژول در ۶۰ درجه سانتیگراد |
| افت ولتاژ در حالت روشن | حداکثر ۱.۲ ولت در ۲ آمپر |
| جریان نشتی در حالت خاموش | حداکثر ۱ میلیآمپر به ازای هر نقطه |
| زمان تأخیر سیگنال | مشخص نشده |
| جریان موجی | ۴ آمپر به مدت ۱۰ میلیثانیه به ازای هر نقطه، قابل تکرار هر ۱ ثانیه در ۶۰ درجه سانتیگراد |
| حداقل جریان بار | ۲ میلیآمپر به ازای هر نقطه |
| اتلاف توان | حداکثر ۲.۵ وات در ۶۰ درجه سانتیگراد |
| بار جریان بکپلین | ۱۶۵ میلیآمپر در ۵.۱ ولت DC، ۲ میلیآمپر در ۲۴ ولت DC |
| کل توان بکپلین | ۰.۸۹ وات |
| اتلاف حرارتی | ۸.۵۳ بیتییو در ساعت |
| عایقبندی | ۲۵۰ ولت (مداوم)، نوع عایقبندی پایه |
| اتصالات ترمینال | بلوک ترمینال قابل جدا شدن ۲۰ پین (RTB) |
| سایز سیم | سازگار با سیمکشی استاندارد RTB (سایز دقیق مشخص نشده) |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | -۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد (-۴۰ درجه فارنهایت تا ۱۸۵ درجه فارنهایت) |
| رطوبت | ۵٪ تا ۹۵٪ (بدون تراکم) |
| تحمل لرزش | مشخص نشده |
| تحمل شوک | مشخص نشده |
| ابعاد | مناسب برای یک اسلات در شاسی کنترللاژیکس (ابعاد دقیق مشخص نشده) |
| وزن | مشخص نشده |
| استانداردهای تطابق | CE، UL، CSA (کلاس I، بخش ۲، گروههای A، B، C، D)، FM |
