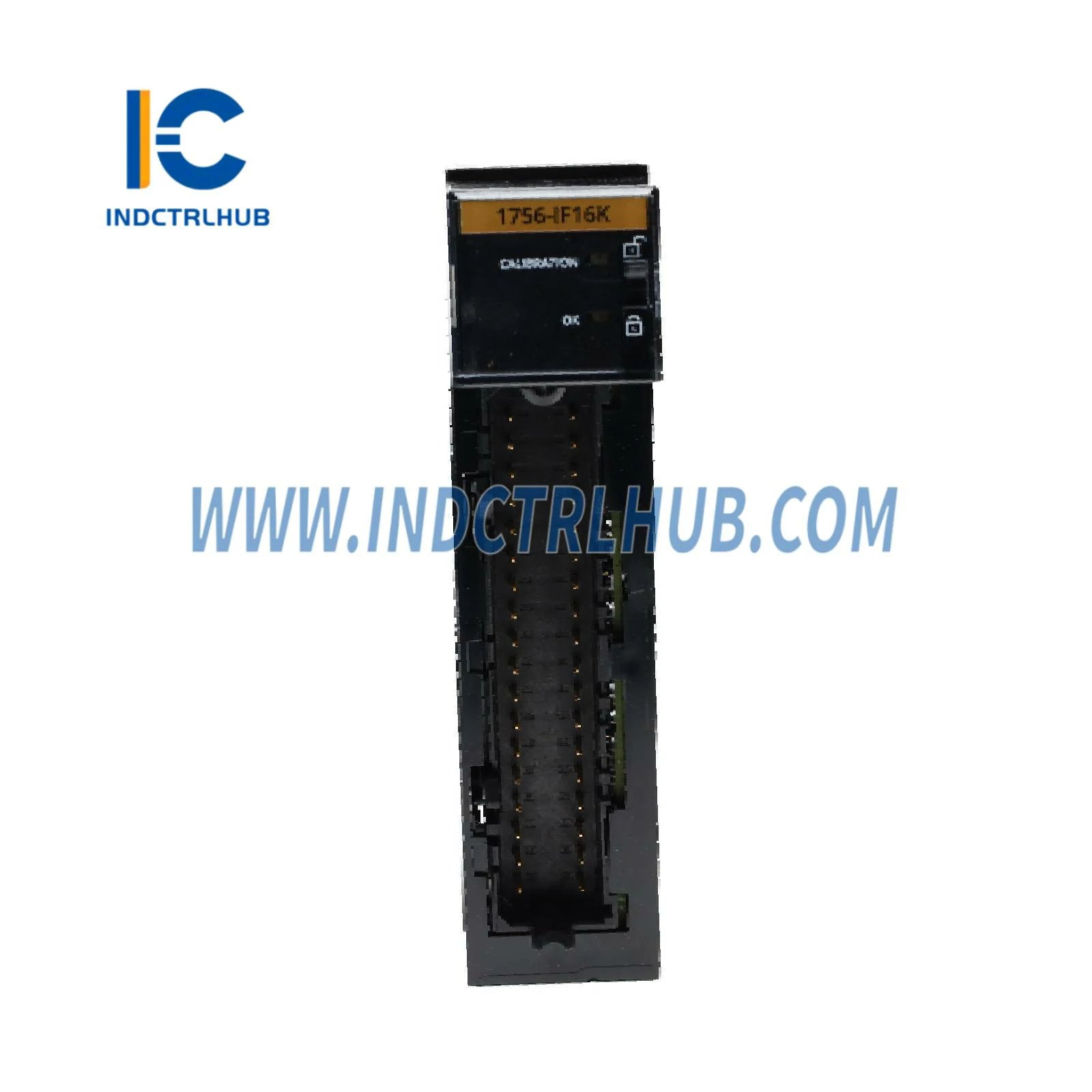

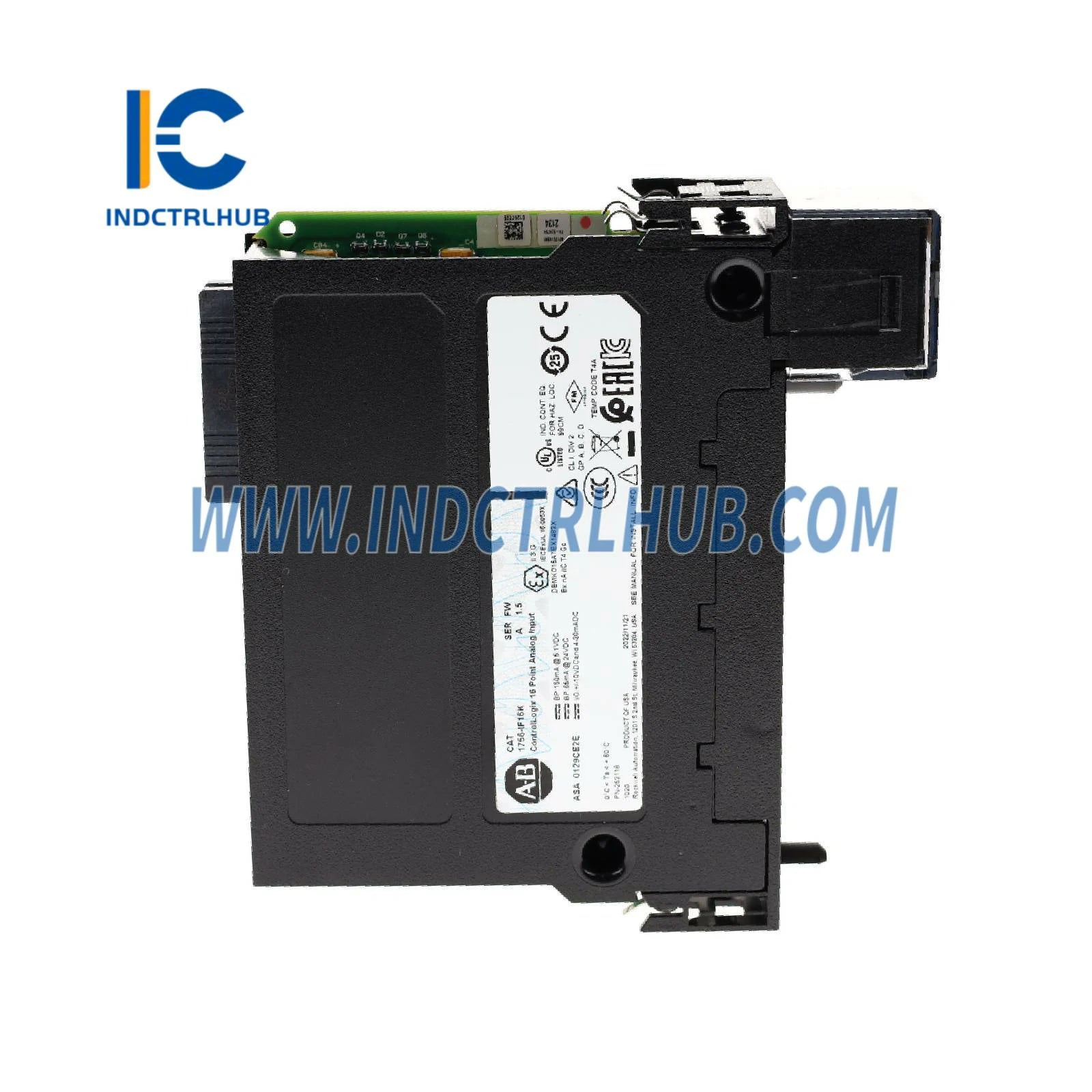

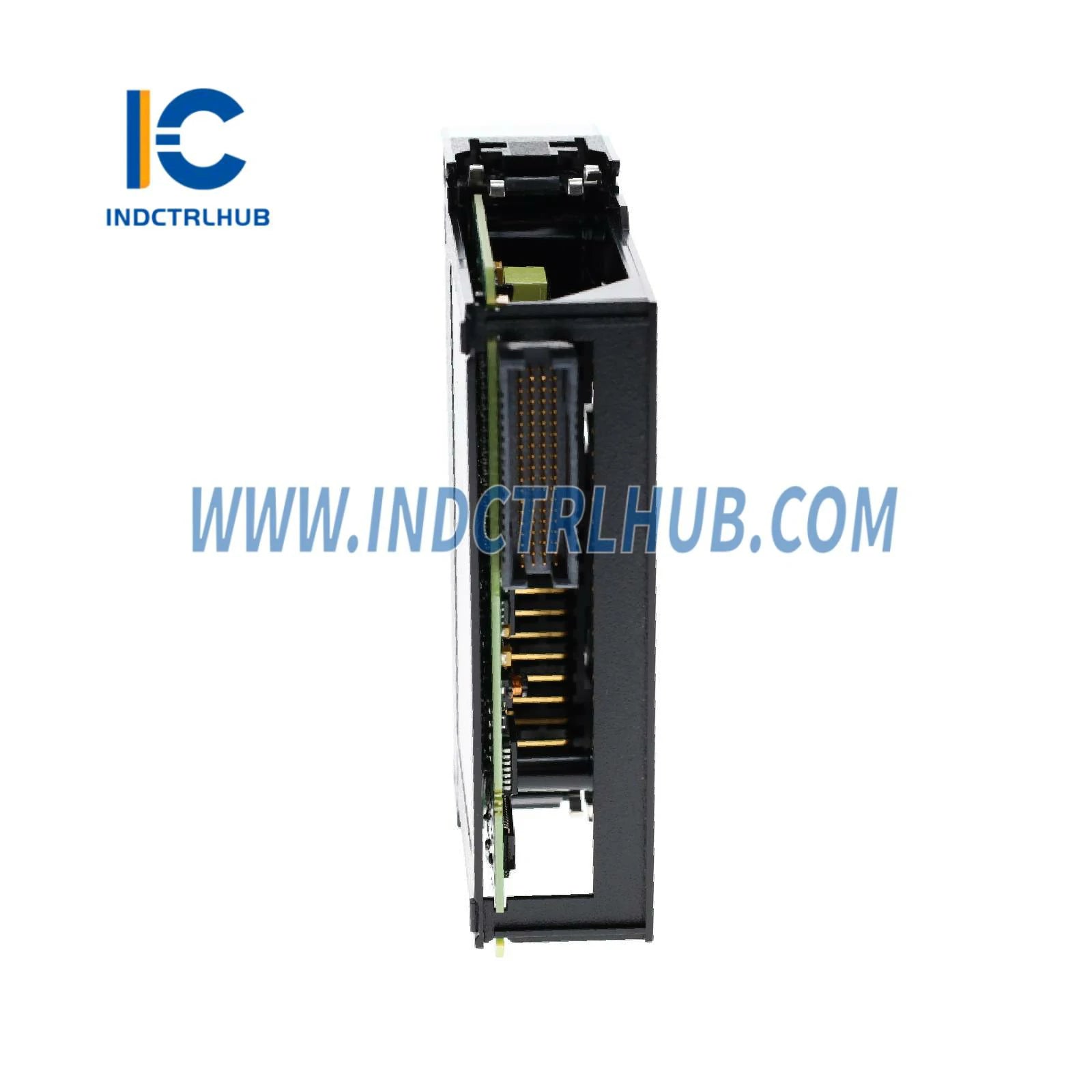

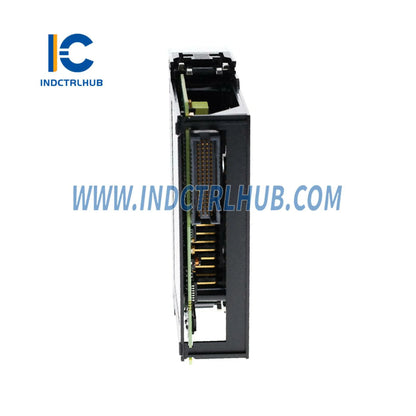

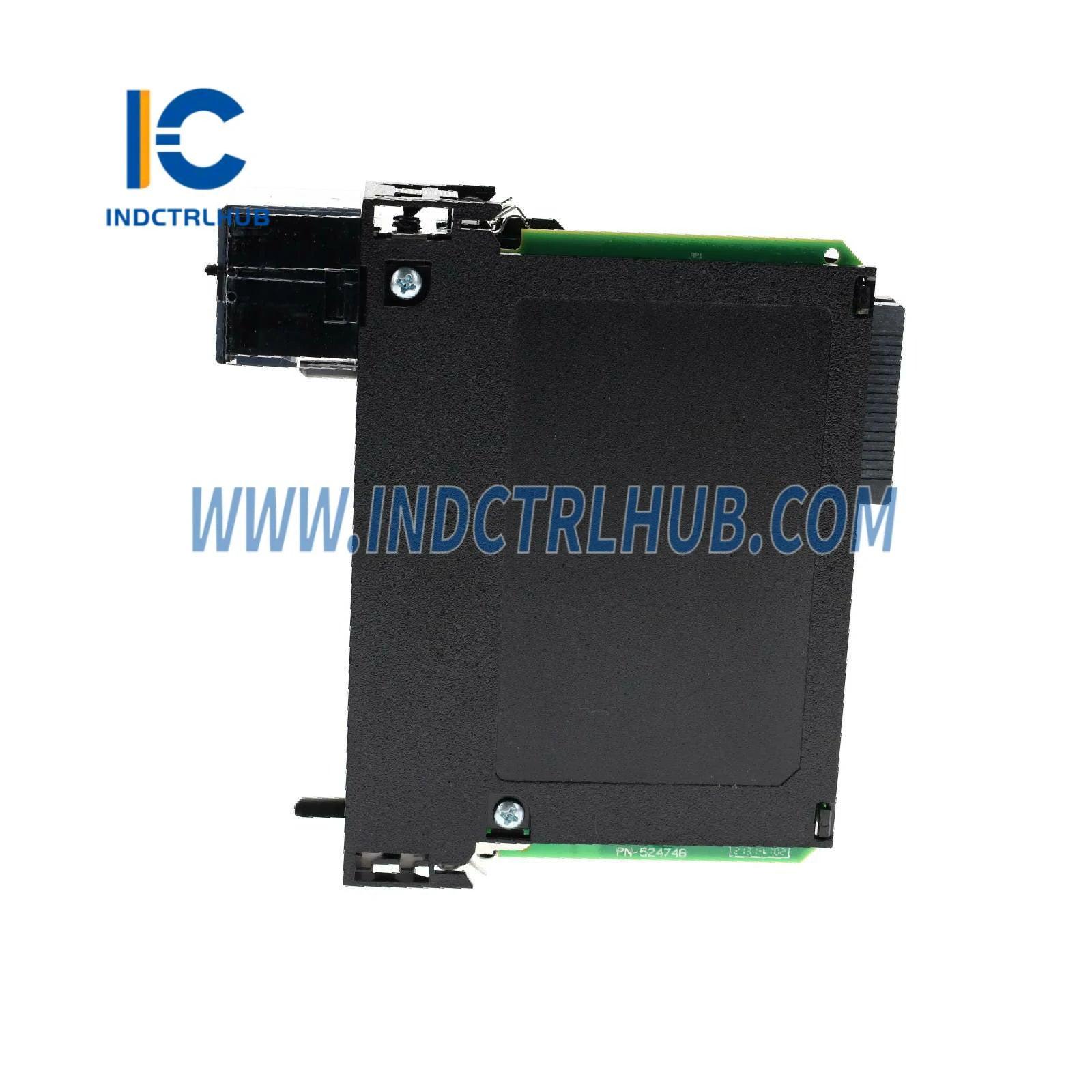

آلن برادلی 1756-IF16K ماژول ورودی آنالوگ کنترللاژیکس
آلن برادلی 1756-IF16K ماژول ورودی آنالوگ کنترللاژیکس
Manufacturer: ALLEN BRADLEY
Product No.: 1756-IF16K
Condition:1000 در انبار
Product Type: ماژول ورودی آنالوگ ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
مروری بر محصول
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | 1756-IF16K |
| نام محصول | ماژول ورودی آنالوگ ControlLogix، پوشش محافظ |
| کاربرد | پردازش ورودی آنالوگ برای اتوماسیون صنعتی در محیطهای سخت |
| سازگاری | سازگار با شاسی ControlLogix |
| عملکرد | تبدیل سیگنالهای آنالوگ به مقادیر دیجیتال برای کنترلکنندههای ControlLogix |
مشخصات عملکردی
| پارامتر | جزئیات |
|---|---|
| کانالهای ورودی | 16 ورودی آنالوگ (تک انتهایی، تفاضلی یا تفاضلی با سرعت بالا) |
| نوع ورودی | ولتاژ یا جریان |
| دامنه ولتاژ ورودی | ±10 ولت، 0_10 ولت، 0_5 ولت |
| دامنه جریان ورودی | 0_20 میلیآمپر، 4_20 میلیآمپر |
| رزولوشن | 16 بیت (0.305 میکروولت/بیت برای ±10 ولت، 0.320 میکروآمپر/بیت برای 4_20 میلیآمپر) |
| امپدانس ورودی | >10 مگااهم (ولتاژ)، 250 اهم (جریان) |
| فرمت داده | صحیح یا ممیز شناور |
| روش تبدیل | تقریب متوالی |
| زمان بهروزرسانی | 0.5 میلیثانیه (تک انتهایی)، 0.25 میلیثانیه (تفاضلی با سرعت بالا) |
| رد حالت مشترک | >80 دسیبل در 60 هرتز |
| رد حالت نرمال | >60 دسیبل در 60 هرتز |
| دقت | ±0.2٪ از مقیاس کامل (ولتاژ)، ±0.4٪ از مقیاس کامل (جریان) در 25 درجه سانتیگراد |
| کالیبراسیون | کالیبره شده در کارخانه، پشتیبانی از کالیبراسیون توسط کاربر |
| توان مصرفی | حداکثر 4.8 وات (تک انتهایی)، 5.0 وات (تفاضلی) |
| بار جریان بکپلین | 150 میلیآمپر @ 5.1 ولت DC، 65 میلیآمپر @ 24 ولت DC |
| ایزولاسیون | 250 ولت (مداوم)، نوع عایقبندی پایه، ورودیها به بکپلین |
| اتصالات ترمینال | بلوک ترمینال قابل جدا شدن 36 پین (RTB)، 1756-TBCH یا 1756-TBS6H |
| سایز سیم | 0.2_2.5 میلیمتر مربع (22_14 AWG) |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) |
| رطوبت | 5٪ تا 95٪ (بدون تراکم) |
| تحمل لرزش | 2 G @ 10_500 هرتز |
| تحمل شوک | 30 G (در حال کار)، 50 G (غیر فعال) |
| ابعاد | 145 میلیمتر × 35 میلیمتر × 140 میلیمتر (5.71 اینچ × 1.38 اینچ × 5.51 اینچ) |
| وزن | 0.4 کیلوگرم (0.88 پوند) |
| استانداردهای مطابقت | CE، UL، CSA (کلاس I، بخش 2، گروههای A، B، C، D)، FM، RCM |
| گواهینامهها | گواهی TUV برای ایمنی عملکردی (SIL 2) |
