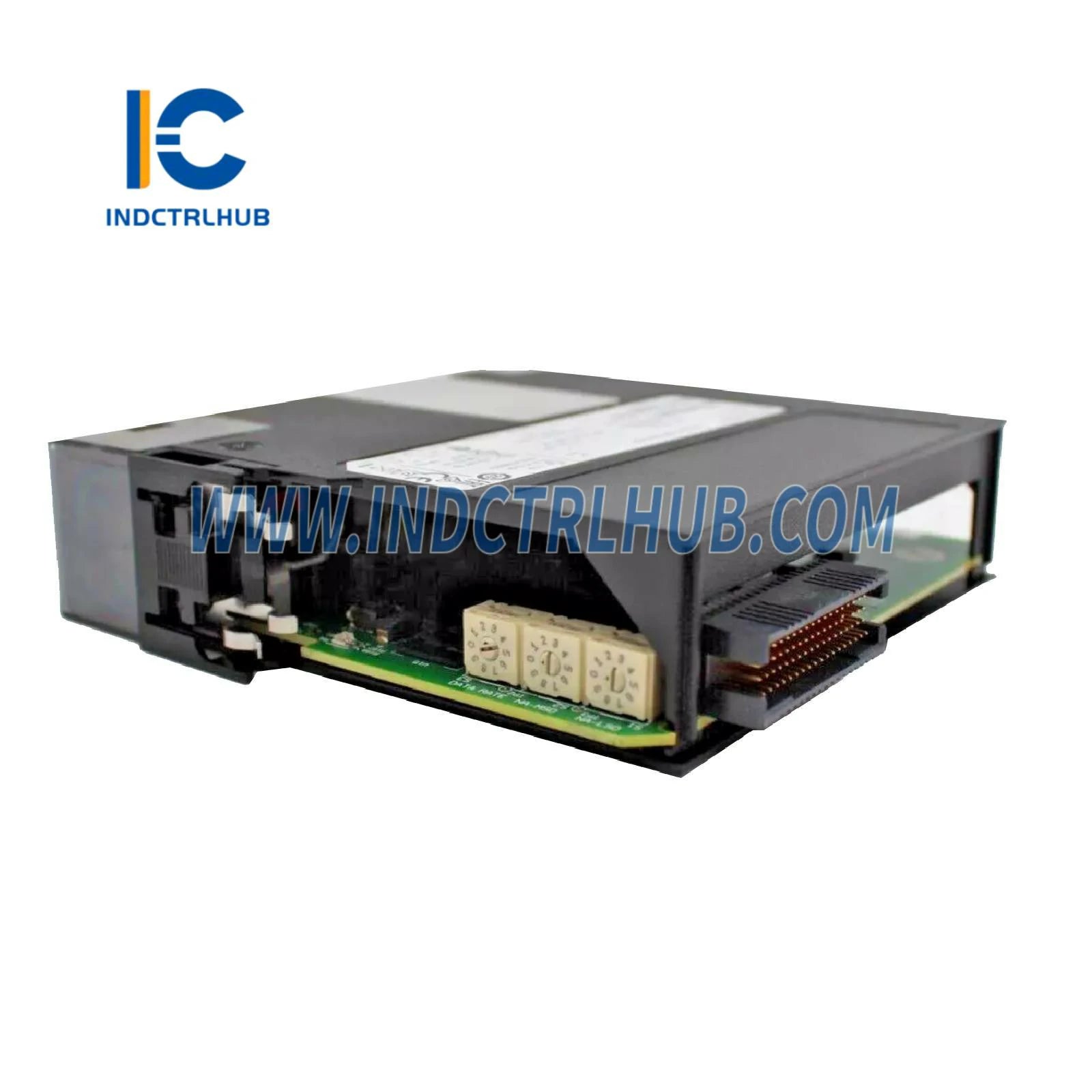

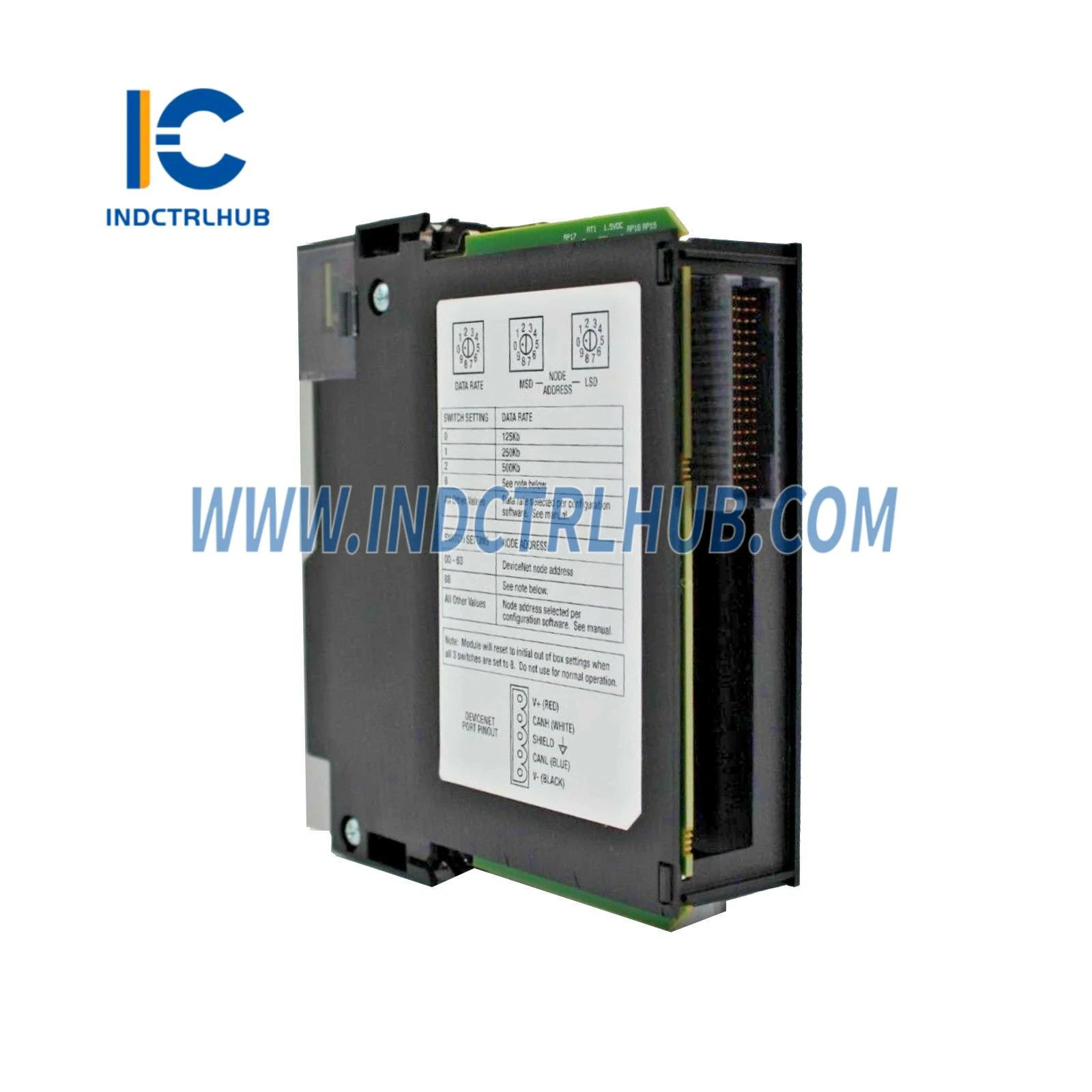

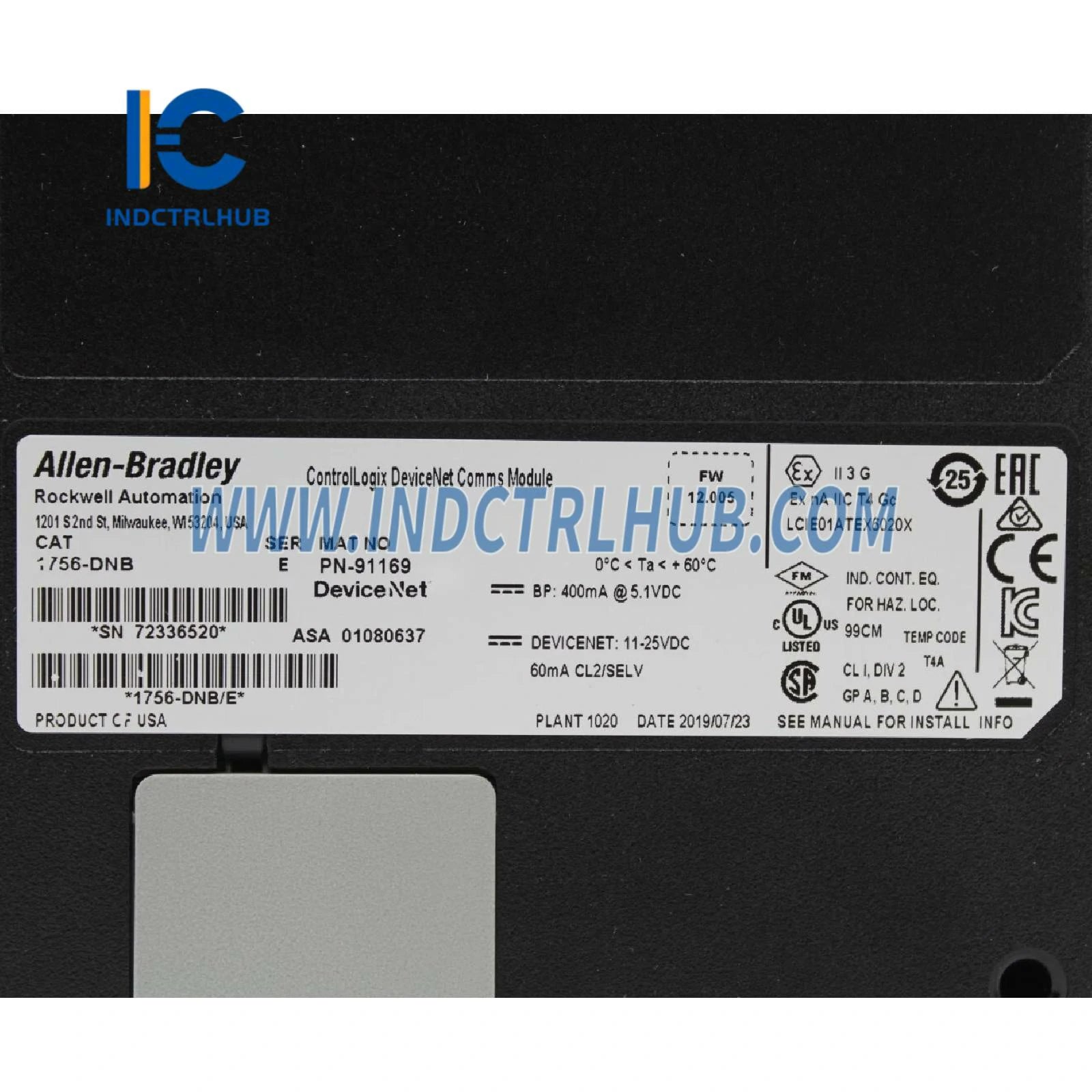

آلن برادلی 1756-DNB/E ماژول پل DeviceNet کنترللاژیکس
آلن برادلی 1756-DNB/E ماژول پل DeviceNet کنترللاژیکس
Manufacturer: ALLEN BRADLEY
Product No.: 1756-DNB/E
Condition:1000 در انبار
Product Type: ماژول پل DeviceNet ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
بررسی اجمالی محصول
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | 1756-DNB، سری E |
| نام محصول | ماژول پل DeviceNet کنترللاژیکس |
| کاربرد | پل ارتباطی برای اتوماسیون صنعتی |
| سازگاری | سازگار با شاسی کنترللاژیکس، پشتیبانی از شبکههای DeviceNet |
| عملکرد | امکان برقراری ارتباط بین کنترلکنندههای ControlLogix و دستگاههای DeviceNet |
مشخصات عملکردی
| پارامتر | جزئیات |
|---|---|
| پورتهای ارتباطی | 1 پورت DeviceNet (کانکتور ۵ پین باز) |
| سرعت ارتباط | ۱۲۵ کیلوبیت بر ثانیه، ۲۵۰ کیلوبیت بر ثانیه، یا ۵۰۰ کیلوبیت بر ثانیه (DeviceNet) |
| اتصالات | ۶۴ اتصال CIP (هر ترکیبی از نظرسنجی، دورهای یا تغییر وضعیت) |
| توان مصرفی | حداکثر ۳.۵ وات |
| بار جریان بکپلین | ۶۱۰ میلیآمپر در ۵.۱ ولت DC، ۱.۷ میلیآمپر در ۲۴ ولت DC |
| ایزولاسیون | ۳۰ ولت (مداوم)، نوع عایقبندی پایه، شبکه DeviceNet به بکپلین |
| اتصالات ترمینال | کانکتور خطی ۵ پین (باز) برای DeviceNet |
| سایز سیم | ۰.۲ تا ۲.۵ میلیمتر مربع (۲۲ تا ۱۴ AWG) برای بلوک ترمینال |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | -۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد (-۴۰ درجه فارنهایت تا ۱۸۵ درجه فارنهایت) |
| رطوبت | ۵٪ تا ۹۵٪ (بدون تراکم) |
| مقاومت در برابر لرزش | ۲ G در فرکانس ۱۰ تا ۵۰۰ هرتز |
| مقاومت در برابر شوک | ۳۰ G (در حال کار)، ۵۰ G (غیر فعال) |
| ابعاد | ۱۴۵ میلیمتر × ۳۵ میلیمتر × ۱۴۰ میلیمتر (۵.۷۱ اینچ × ۱.۳۸ اینچ × ۵.۵۱ اینچ) |
| وزن | ۰.۳۵ کیلوگرم (۰.۷۷ پوند) |
| استانداردهای مطابقت | CE، UL، CSA (کلاس I، بخش ۲، گروههای A، B، C، D)، FM |
| گواهینامهها | گواهی TUV برای ایمنی عملکردی (SIL 2) |
