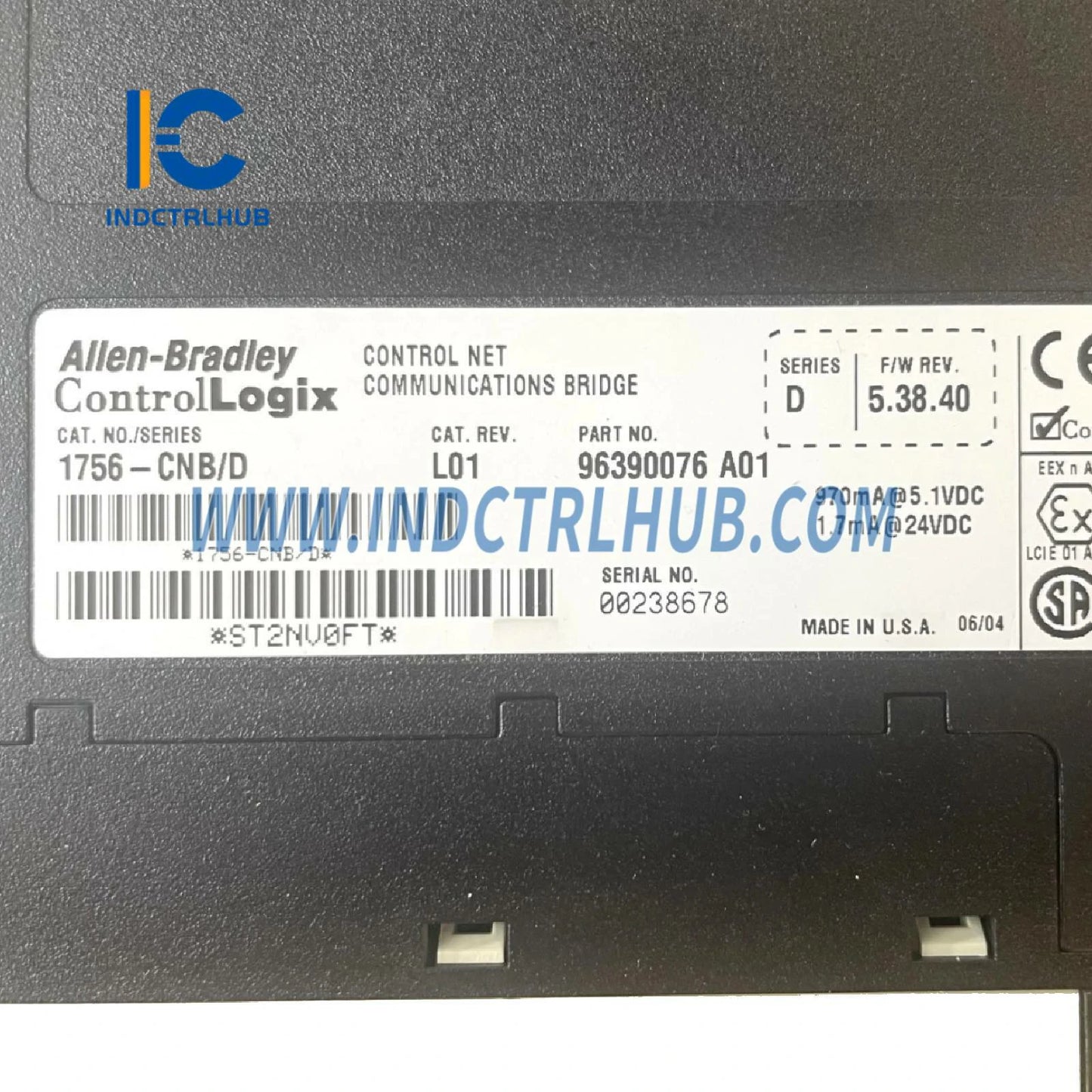

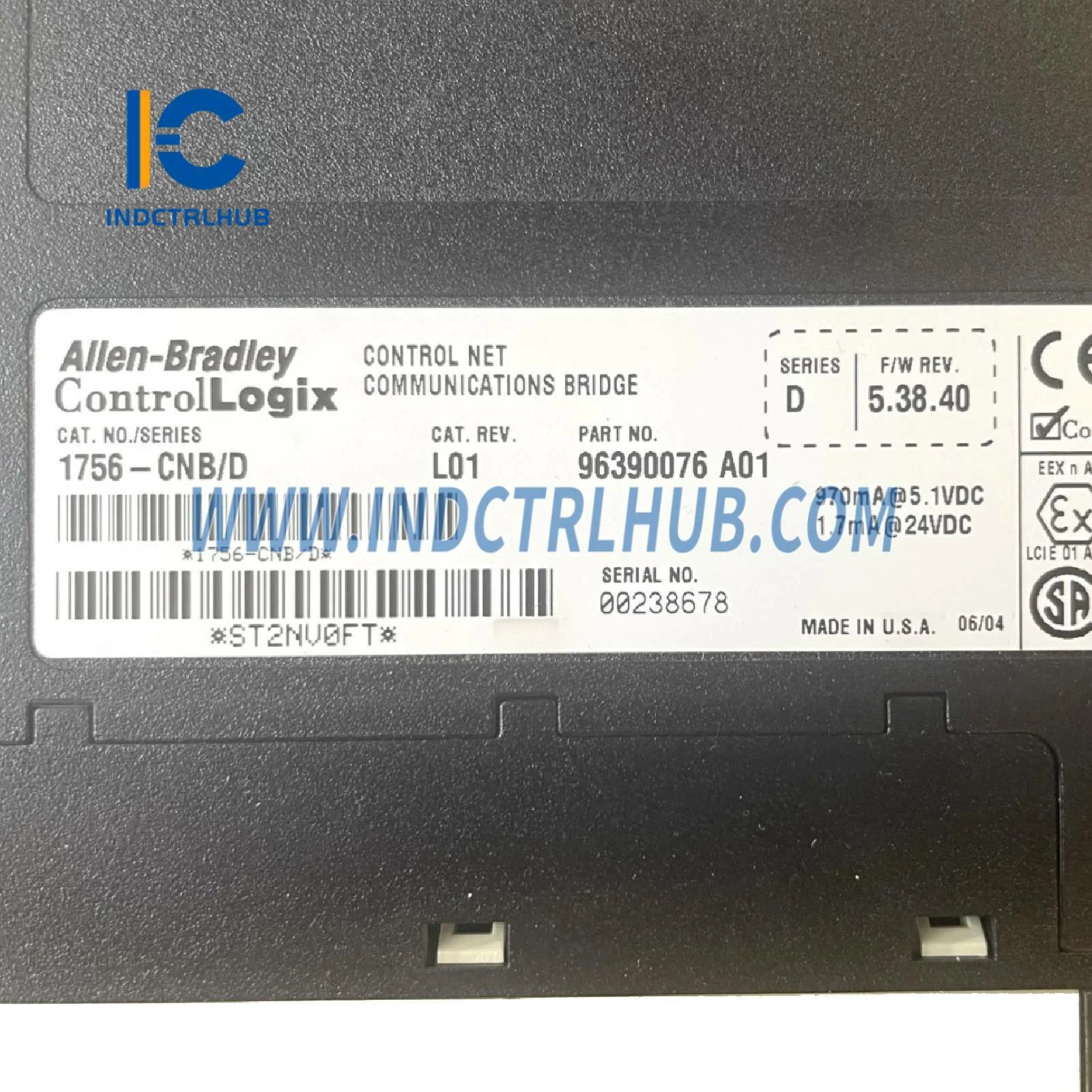

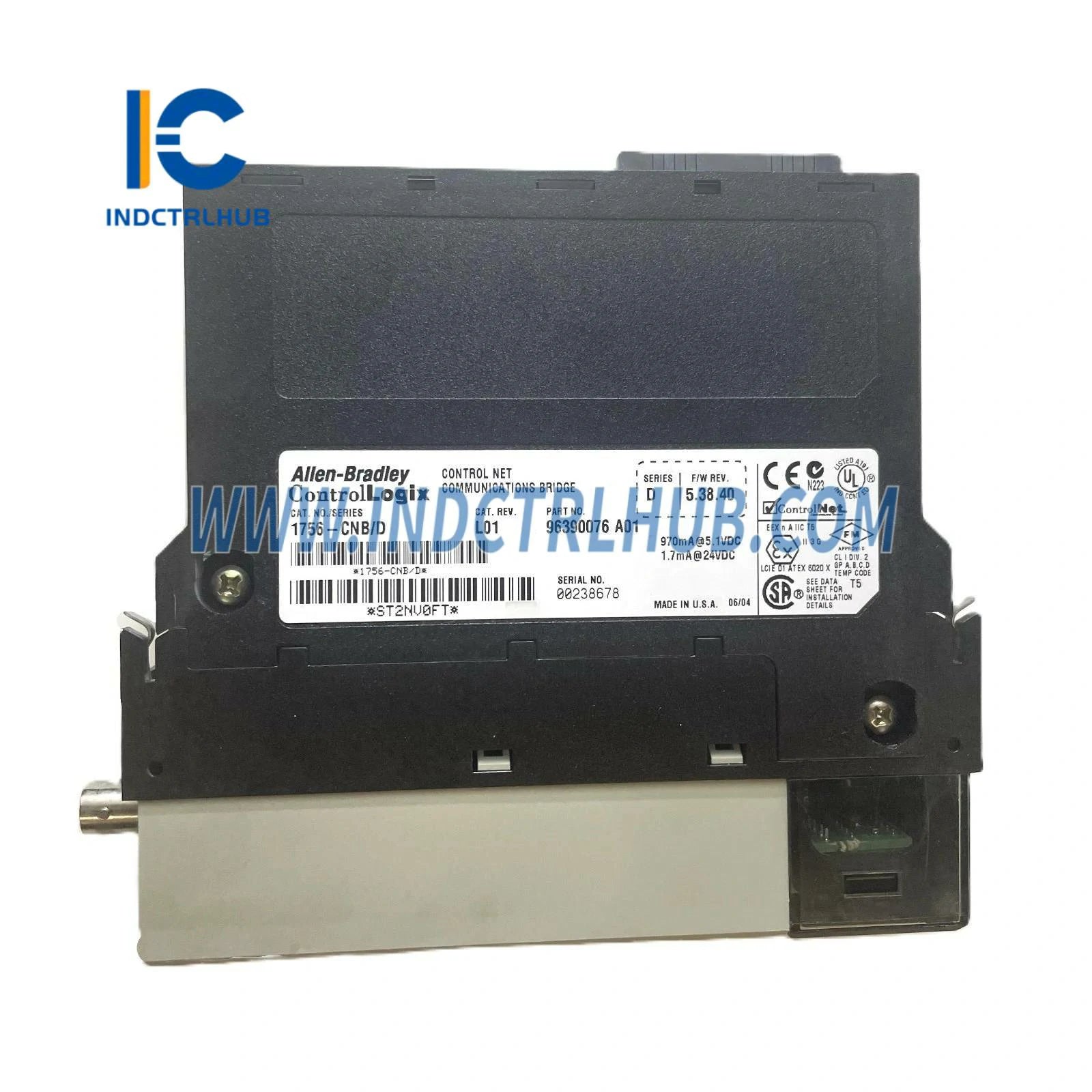

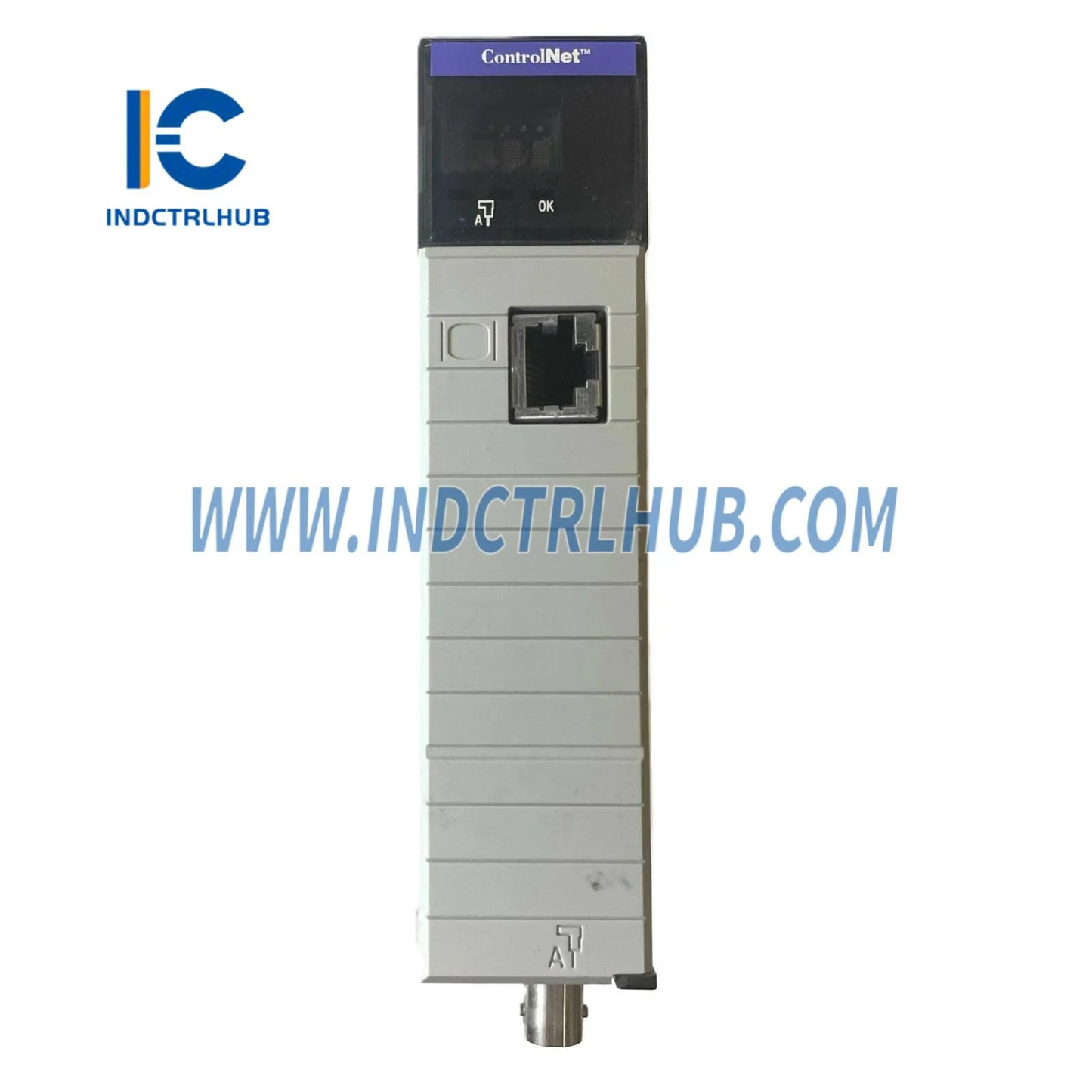

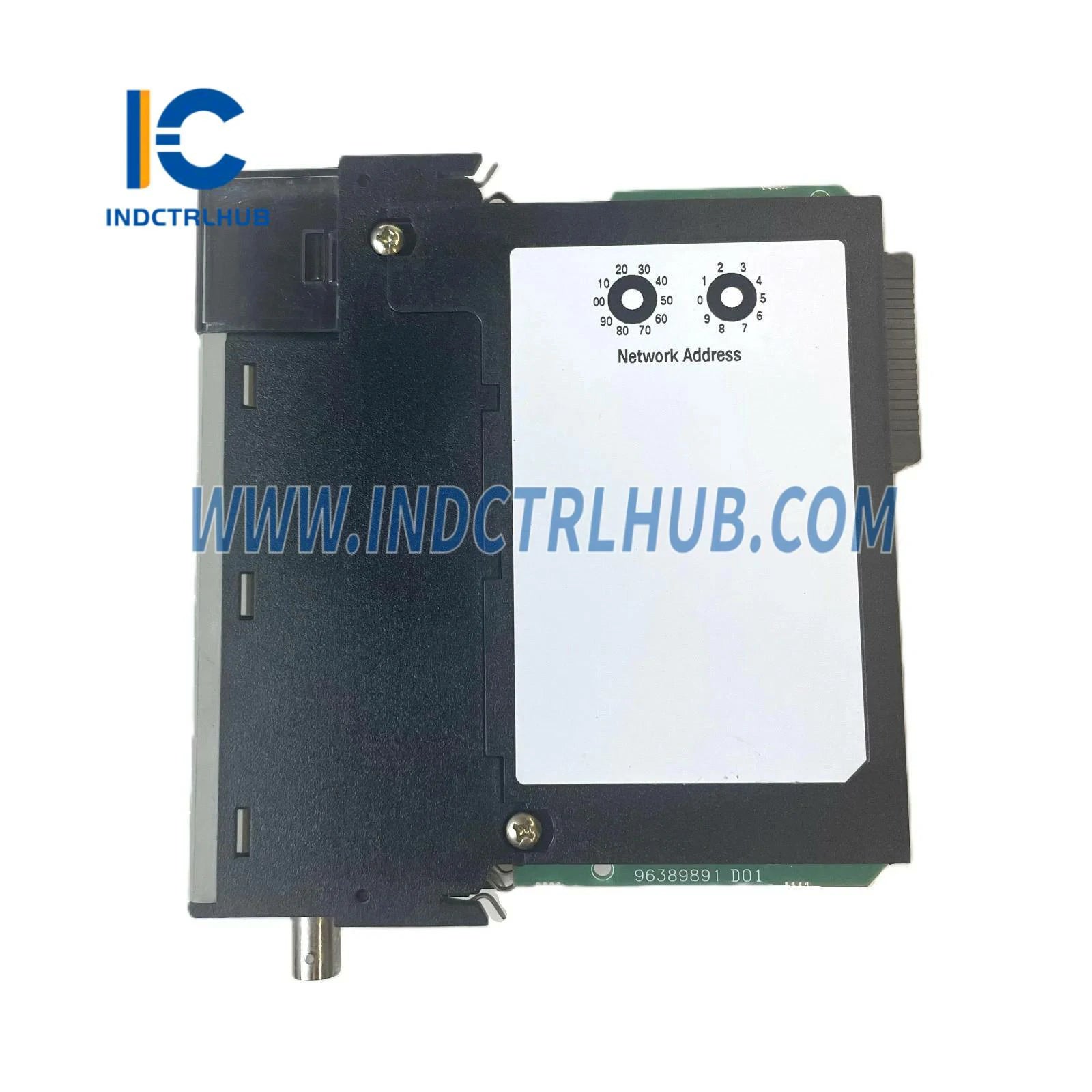

آلن برادلی 1756-CNB/D ماژول پل کنترلنت کنترللاژیکس
آلن برادلی 1756-CNB/D ماژول پل کنترلنت کنترللاژیکس
Manufacturer: ALLEN BRADLEY
Product No.: 1756-CNB/D
Condition:1000 در انبار
Product Type: ماژول پل ControlLogix ControlNet
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
مروری بر محصول
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | 1756-CNB، سری D |
| نام محصول | ماژول پل ControlLogix ControlNet |
| کاربرد | پل ارتباطی برای اتوماسیون صنعتی |
| سازگاری | سازگار با شاسی ControlLogix، پشتیبانی از شبکههای ControlNet |
| عملکرد | امکان برقراری ارتباط بین کنترلرهای ControlLogix و دستگاههای ControlNet |
مشخصات عملکردی
| پارامتر | جزئیات |
|---|---|
| پورتهای ارتباطی | ۲ کانکتور BNC ControlNet (رسانای غیر افزونه) |
| سرعت ارتباط | ۵ مگابیت بر ثانیه (ControlNet) |
| اتصالات | ۴۰_۴۸ اتصال CIP (هر ترکیبی از زمانبندی شده یا بدون زمانبندی) |
| پیامهای CIP بدون اتصال | ۶۴ (بکپلین + ControlNet) |
| توان مصرفی | حداکثر ۵.۱ وات |
| بار جریان بکپلین | ۹۷۰ میلیآمپر @ ۵.۱ ولت DC، ۱.۷ میلیآمپر @ ۲۴ ولت DC |
| عایقبندی | ۳۰ ولت (مداوم)، نوع عایقبندی پایه، شبکه ControlNet به بکپلین |
| اتصالات ترمینال | ۲ کانکتور BNC ControlNet، ۱ NAP (RJ-45) |
| سایز سیم | کواکسیال RG-6 برای ControlNet، CAT5 برای NAP |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | -۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد (-۴۰ درجه فارنهایت تا ۱۸۵ درجه فارنهایت) |
| رطوبت | ۵٪ تا ۹۵٪ (بدون تراکم) |
| تحمل لرزش | ۲ G @ ۱۰_۵۰۰ هرتز |
| تحمل شوک | ۳۰ G (در حال کار)، ۵۰ G (غیرفعال) |
| ابعاد | ۱۴۵ میلیمتر × ۳۵ میلیمتر × ۱۴۰ میلیمتر (۵.۷۱ اینچ × ۱.۳۸ اینچ × ۵.۵۱ اینچ) |
| وزن | ۰.۳۵ کیلوگرم (۰.۷۷ پوند) |
| استانداردهای تطابق | CE، UL، CSA (کلاس I، بخش ۲، گروههای A، B، C، D)، FM |
| گواهینامهها | گواهی TUV برای ایمنی عملکردی (SIL 2) |
