3BSE020848R11 | واحد خاتمه ABB TU841
3BSE020848R11 | واحد خاتمه ABB TU841
Manufacturer: ABB
Product No.: TU841
Condition:1000 در انبار
Product Type: واحد پایان
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع

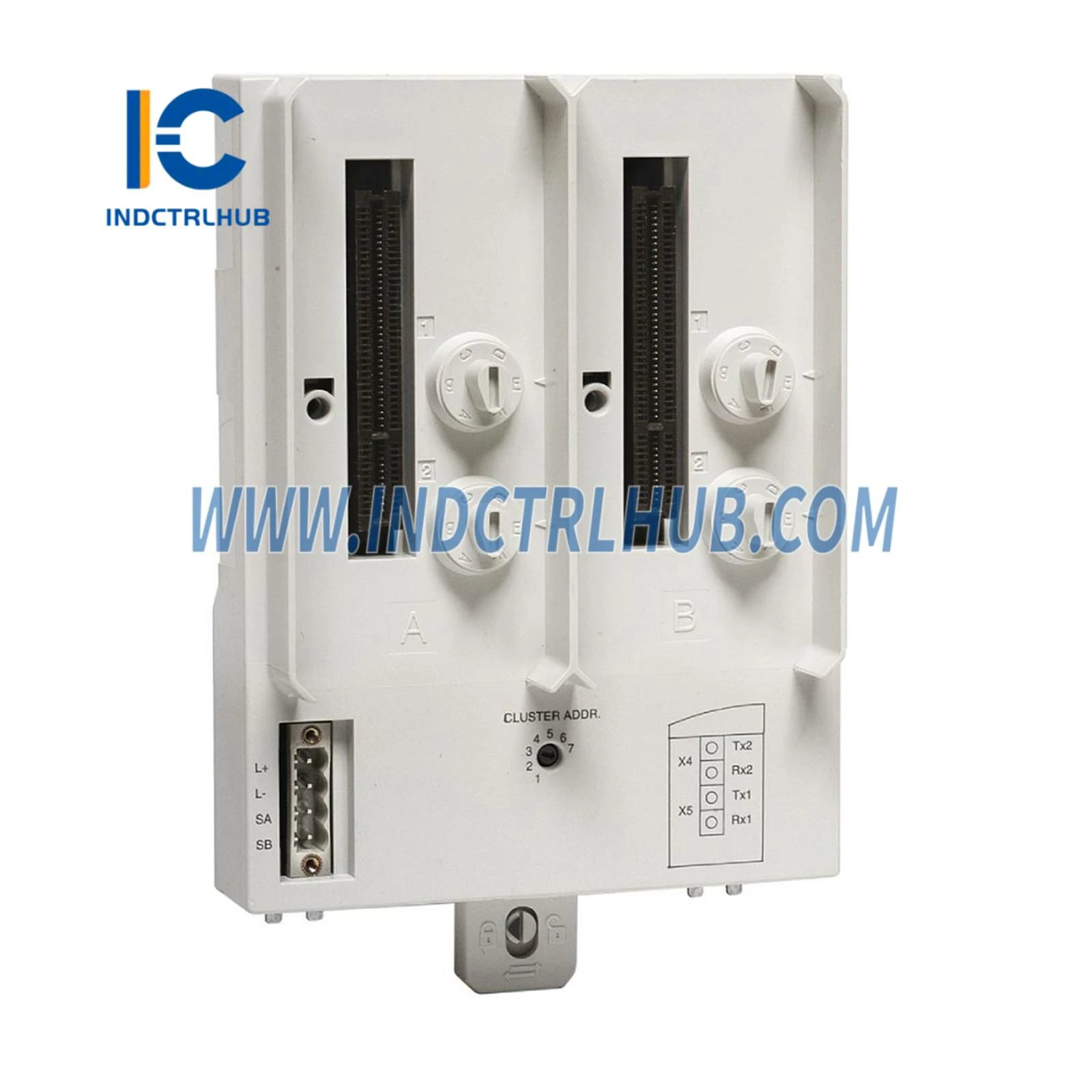

واحد خاتمه ماژول ABB TU841 (MTU)
TU841 یک واحد خاتمه ماژول (MTU) است که به طور خاص برای پیکربندیهای افزونه مودم Optical ModuleBus TB840/TB840A طراحی شده است. این واحد اتصال واحدی برای ماژولهای I/O غیر افزونه فراهم میکند و در عین حال از طریق کلید مکانیکی و تنظیمات آدرس، اطمینان، انعطافپذیری و سهولت نصب را تضمین میکند.
ویژگیها و مزایای کلیدی
-
تنظیم آدرس خوشهای:
- مجهز به کلید چرخشی برای تنظیم آدرسهای خوشهای (۱–۷).
-
کلید مکانیکی:
- جلوگیری از وارد کردن نوع ماژول نادرست.
- قابل تنظیم با پیچگوشتی، با ۳۶ ترکیب ممکن.
-
اتصال ModuleBus:
- اتصال واحد برای یکپارچهسازی آسان.
-
طراحی مقاوم:
- مکانیزم قفلشونده برای نصب روی ریل DIN قفل و اتصال زمین ایمن را تضمین میکند.
- سازگار با جهتهای نصب عمودی یا افقی.
مشخصات فنی
| ویژگی | جزئیات |
|---|---|
| شماره مقاله | 3BSE020848R11 |
| پروتکل ارتباطی | ModuleBus |
| افزونه | بله (TB840/TB840A افزونه با ورودی/خروجی تکی) |
| ورودی توان | 24 ولت مستقیم (19.2–30 ولت) |
| توزیع جریان | - 5 ولت: 1.5 آمپر |
| - 24 ولت: 1.5 آمپر | |
| توان تلفشده | 2.0 وات |
| ولتاژ عایقبندی | 50 ولت |
| ولتاژ تست دیالکتریک | 500 ولت متناوب |
| گزینههای کلید مکانیکی | 36 ترکیب |
| اندازههای سیم پشتیبانی شده | سیم جامد: 0.2–2.5 mm²، سیم رشتهای: 0.2–2.5 mm² |
| گشتاور برای سیمکشی | توصیه شده: 0.5 Nm |
جزئیات محیطی و گواهینامه
| ویژگی | جزئیات |
|---|---|
| دمای عملکرد | 0 تا +55 درجه سانتیگراد (+32 تا +131 درجه فارنهایت) |
| دمای نگهداری | -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت) |
| رطوبت نسبی | 5–95% (بدون تراکم) |
| محافظت در برابر نفوذ | IP20 (IEC 60529) |
| انطباق | - علامت CE |
| استانداردهای ایمنی | - EN 61010-1, UL 61010-1
| - EN 61010-2-201, UL 61010-2-201 |
| تأییدیههای مکانهای خطرناک | - cULus کلاس 1 منطقه 2
| - منطقه ATEX 2 |
| گواهیهای دریایی | ABS, BV, DNV-GL, LR |
جزئیات مکانیکی
| ویژگی | مقدار |
|---|---|
| عرض | 124 میلیمتر (4.88 اینچ) |
| ارتفاع | 186 میلیمتر (7.32 اینچ) |
| عمق | 47 میلیمتر (1.85 اینچ) |
| وزن | 0.45 کیلوگرم (0.99 پوند) |
کاربردها و موارد استفاده
TU841 برای موارد زیر ایدهآل است:
- اتصال TB840/TB840A به سیستمهای I/O غیر افزونه.
- سیستمهای صنعتی که نیاز به ادغام امن ModuleBus دارند.
- اطمینان از اتصالات محکم با کلید مکانیکی و آدرسدهی خوشهای چرخشی.
