راه‌حل تعویض و ارتقاء ABB REF543CM129AAAA برای سری حفاظت تغذیه REF543

راهکار تعویض و ارتقاء ABB REF543CM129AAAA برای سری حفاظت فیدر REF543: انتقال روان تضمین شده

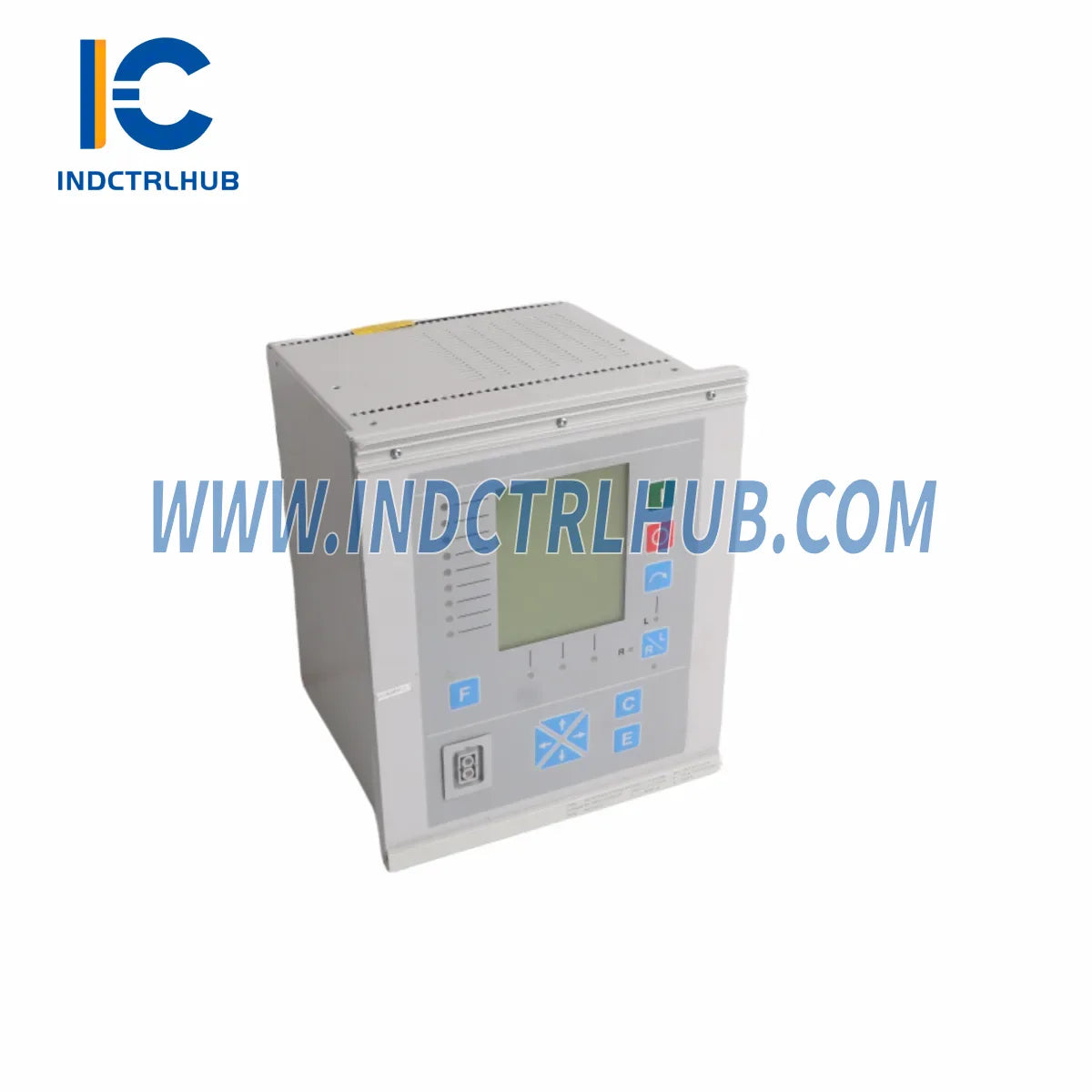

ABB REF543CM129AAAA یک ماژول ترمینال فیدر در سری رله حفاظتی REF543 شرکت ABB است که به طور گسترده در تابلوهای برق متوسط ولتاژ و سیستم‌های اتوماسیون توزیع استفاده می‌شود. با فرسوده شدن زیرساخت‌های قدیمی، تأسیسات با فشار فزاینده‌ای برای نوسازی بدون اختلال در عملیات مواجه هستند. این صفحه مسیر مهاجرت تأیید شده‌ای را ارائه می‌دهد — از تعویض مستقیم سخت‌افزار تا راهنمایی کامل سازگاری سیستم — که ارتقاء شما را بدون مشکل، مستند و با گارانتی ۱۲ ماهه تضمین می‌کند.

چه در حال مدیریت نوسازی برنامه‌ریزی شده چرخه عمر باشید و چه در پاسخ به خرابی غیرمنتظره قطعه، راهکار تعویض REF543CM129AAAA برای مهندسانی طراحی شده که نمی‌توانند زمان توقف داشته باشند. تیم فنی ما سازگاری بین نسخه‌های مختلف REF543 را تأیید کرده و می‌تواند از ارزیابی اولیه تا راه‌اندازی شما را پشتیبانی کند.

جدول مقایسه سازگاری

راهکارهای ارتقاء بدون درز

تعویض REF543CM129AAAA به تنهایی به ندرت منجر به نوسازی کامل می‌شود. مهاجرت موفق نیازمند اعتبارسنجی و در صورت لزوم ارتقاء اجزای سیستم اطراف است. در ادامه عناصر کلیدی که باید در طول انتقال خود به آنها توجه کنید آمده است:

هنگام تعویض ترمینال فیدر قدیمی با REF543CM129AAAA، اطمینان حاصل کنید که زیرساخت ارتباطی شما هماهنگ است. اگر سیستم اتوماسیون پست شما بر روی پلتفرم 800xA شرکت ABB اجرا می‌شود، بررسی کنید که ماژول ارتباطی ABB CI830 Profibus DP دارای نسخه فریم‌ور سازگار با پشته پروتکل REF543 باشد — نسخه‌های ناسازگار پروتکل علت اصلی خطاهای ارتباطی پس از تعویض هستند.

برای تأسیساتی که از معماری I/O سری S800 شرکت ABB همراه با سری REF543 استفاده می‌کنند، باید ماژول ورودی آنالوگ ABB AI810 را برای انحراف کالیبراسیون کانال بررسی کرد — دقت اندازه‌گیری آنالوگ مستقیماً بر آستانه‌های قطع رله حفاظتی تأثیر می‌گذارد. همچنین، پس از تعویض ترمینال، اطمینان حاصل کنید که سیم‌کشی خروجی قطع ماژول خروجی دیجیتال ABB DO810 دوباره بررسی شده است، زیرا نگاشت کانال خروجی ممکن است بین نسخه‌های فریم‌ور رله متفاوت باشد.

پایداری منبع تغذیه در زمان راه‌اندازی بسیار حیاتی است. ماژول منبع تغذیه ABB SD822 (۲۴ ولت DC، ۵ آمپر) باید قبل از روشن کردن رله جایگزین تحت بار آزمایش شود — افت ولتاژ هنگام راه‌اندازی می‌تواند حافظه پیکربندی رله را خراب کند. برای اطمینان از یکپارچگی ترمینال‌های I/O، واحد ترمینال ماژول ABB TU830V1 را از نظر اکسید شدن تماس‌ها، به‌ویژه در محیط‌های تابلو برق با رطوبت بالا، بررسی کنید.

اگر سیستم شما از ماژول‌باس فیبر نوری برای ارتباط خوشه‌ای I/O استفاده می‌کند، باید مودم خوشه ماژول‌باس ABB TB840A برای یکپارچگی سیگنال آزمایش شود — کاهش کیفیت فیبر پس از بیش از ۱۰ سال استفاده رایج است و می‌تواند باعث خطاهای متناوب I/O شود که پس از تعویض تشخیص آن‌ها دشوار است. برای حافظه کنترلر، اطمینان حاصل کنید که کارت CompactFlash ABB MB801V512 که پشتیبان پیکربندی AC 800M شما را نگه می‌دارد، قبل از هر به‌روزرسانی فریم‌ور به‌روز است.

در نهایت، برای حفظ تداوم اندازه‌گیری فرآیند، اطمینان حاصل کنید که ابزارهای میدانی مانند فرستنده فشار تفاضلی بی‌سیم HART مدل ABB 266DDH هنوز در محدوده کالیبراسیون هستند — جایگزینی رله حفاظتی فرصت مناسبی برای انجام بررسی کامل حلقه در سراسر ابزارهای متصل است.

سؤالات متداول راهنمای نوسازی

سؤال ۱: آیا می‌توانم REF543CM129AAAA را بدون پارامترگذاری مجدد رله جایگزین کنم؟
پاسخ: در بیشتر موارد، بله — اگر نسخه پشتیبان پارامتر معتبر از رله اصلی (صادر شده از طریق ابزار CAP 505 یا PCM600) داشته باشید. ماژول جایگزین همان فرمت فایل پارامتر را می‌پذیرد. اگر نسخه پشتیبان وجود ندارد، تیم ما می‌تواند در بازسازی پارامترها از مطالعات هماهنگی حفاظت کمک کند.

سؤال ۲: در هنگام تعویض REF543CM129AAAA چه تغییرات سیم‌کشی لازم است؟
پاسخ: چیدمان بلوک ترمینال در جایگزین‌های معادل OEM حفظ شده است. با این حال، همیشه قبل از برق‌رسانی، صحت سیم‌کشی نقطه‌به‌نقطه را با نقشه پنل اصلی بررسی کنید. به‌ویژه به مدارهای ثانویه CT/VT توجه کنید — قطبیت نادرست ورودی‌های ترانسفورماتور جریان می‌تواند باعث عملکرد نادرست حفاظت جهتی شود.

سؤال ۳: آیا REF543CM129AAAA با ارتباط IEC 61850 سازگار است؟
پاسخ: سری REF543 پیش از پشتیبانی بومی IEC 61850 عرضه شده است. اگر نقشه راه مدرن‌سازی شما به IEC 61850 نیاز دارد، یک مبدل پروتکل یا دستگاه دروازه بین REF543 و SCADA/DCS شما لازم خواهد بود. برای دریافت توصیه‌های دروازه‌ای که با زیرساخت ارتباطی موجود شما سازگار باشد، با ما تماس بگیرید.

سؤال ۴: چگونه سازگاری فضای فیزیکی در پنل موجود را بررسی کنم؟
پاسخ: جایگزین REF543CM129AAAA فرم فاکتور اصلی سازنده (OEM) را حفظ می‌کند. قبل از نصب، ابعاد برش پنل (معمولاً ارتفاع رک ۴U یا ۶U) را با دیتاشیت واحد جایگزین بررسی کنید. اگر پنل شما از قاب سفارشی یا نمایشگر نصب‌شده روی درب استفاده می‌کند، فاصله عمق پنل جلویی را تأیید کنید.

سوال ۵: چه ابزارهای برنامه‌نویسی برای راه‌اندازی لازم است؟
پاسخ: برای بارگذاری پارامترها و تست عملکردی، به ABB CAP 505 یا PCM600 (نسخه ۲.۷ یا بالاتر) نیاز است. اطمینان حاصل کنید که ایستگاه کاری مهندسی شما کتابخانه نوع رله صحیح را نصب کرده است. در صورت نیاز، تیم ما می‌تواند پشتیبانی راه‌اندازی از راه دور ارائه دهد.

سوال ۶: آیا رله جایگزین را می‌توان قبل از نصب به صورت آفلاین تست کرد؟
پاسخ: بله. ما توصیه می‌کنیم قبل از نصب در تابلو، با استفاده از دستگاه تست تزریق ثانویه (مثلاً سری Omicron CMC) تمام عملکردهای حفاظتی را آزمایش کنید. این کار زمان راه‌اندازی با برق را کاهش داده و اطمینان می‌دهد که واحد کاملاً عملیاتی است.

تضمین گارانتی

هر واحد ABB REF543CM129AAAA جایگزین شده توسط مرکز کنترل صنعتی با گارانتی ۱۲ ماهه از تاریخ تحویل پوشش داده می‌شود. این گارانتی شامل موارد زیر است:

• عیوب سخت‌افزاری — هرگونه نقص تولید یا قطعه در شرایط عادی کارکرد
• تأیید عملکرد — تمام واحدها قبل از ارسال برای عملکردهای اصلی حفاظتی آزمایش می‌شوند
• پشتیبانی فنی — دسترسی به تیم مهندسی ما برای سوالات نصب و راه‌اندازی در طول دوره گارانتی
• تضمین تعویض — واحدهای معیوب ظرف ۱۰ روز کاری پس از تشخیص قطعی عیب تعویض یا بازپرداخت می‌شوند

ادعاهای گارانتی از طریق ایمیل پردازش می‌شوند در [email protected]لطفاً تأیید سفارش و هرگونه مدرک تصویری از نقص را نگه دارید. تیم ما هدف پاسخگویی در ۲۴ ساعت برای تمام استعلام‌های گارانتی را دارد.

برای کاربردهای زیرساخت حیاتی که نیاز به پوشش گسترده‌تری دارند، درباره توافق‌نامه‌های خدمات تمدید شده ما که تا ۳۶ ماه با ارسال اولویت‌دار و مدیریت حساب فنی اختصاصی را شامل می‌شوند، سوال کنید.
