راه‌حل جایگزینی و ارتقاء Allen-Bradley 22B-D010C104 برای سری PowerFlex 40

راه‌حل جایگزینی و ارتقای Allen-Bradley 22B-D010C104 برای سری PowerFlex 40: شریک انتقال روان شما

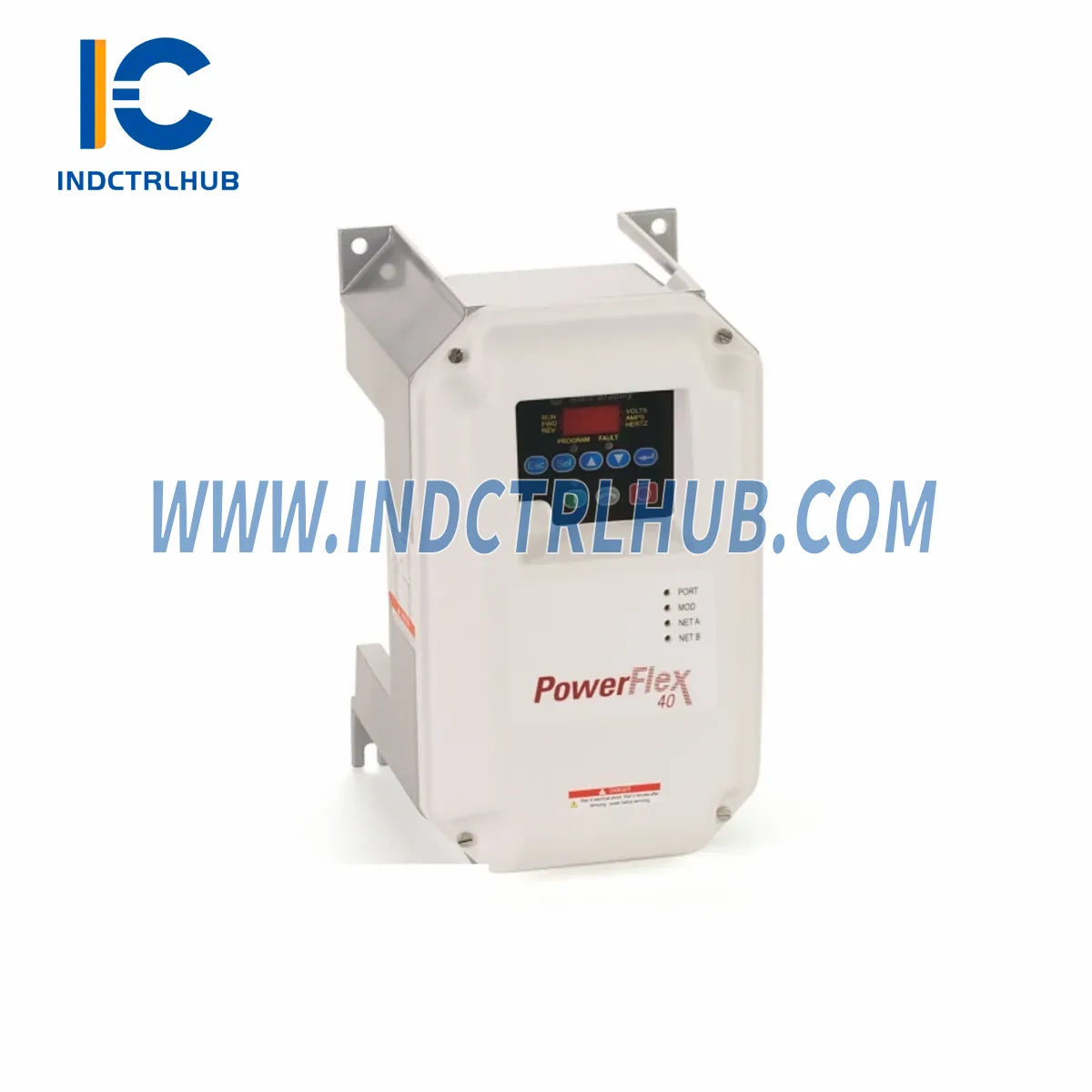

Allen-Bradley 22B-D010C104 یک درایو فرکانس متغیر AC سری PowerFlex 40 با توان 4 کیلووات (5 اسب بخار) است که به طور گسترده در سیستم‌های نقاله، ایستگاه‌های پمپاژ، کاربردهای HVAC و تابلوهای کنترل موتور عمومی در کارخانه‌های تولیدی سراسر جهان استفاده می‌شود. با پیر شدن سیستم‌های قدیمی و کاهش پشتیبانی OEM، تأمین یک جایگزین تأیید شده و سازگار به یک وظیفه حیاتی تبدیل شده است — نه فقط یک کار خرید.

در Industrial Control Hub، ما در مدرن‌سازی سیستم‌های قدیمی تخصص داریم. واحدهای جایگزین 22B-D010C104 ما به‌طور دقیق از نظر سازگاری الکتریکی و مکانیکی آزمایش شده‌اند تا خط تولید شما در طول انتقال بدون هیچ توقف برنامه‌ریزی‌نشده‌ای باشد. چه در حال مدیریت یک بازسازی برنامه‌ریزی‌شده باشید و چه در پاسخ به خرابی اضطراری، موجودی ما آماده ارسال است.

جدول مقایسه سازگاری

مقایسه 22B-D010C104 با نسخه‌های قدیمی PowerFlex 40

پارامتر	22B-D010C104 (این واحد)	22B-D010C103 (نسخه قبلی)	22B-D012N104 (جریان بالاتر)
توان نامی	4 کیلووات / 5 اسب بخار	4 کیلووات / 5 اسب بخار	5.5 کیلووات / 7.5 اسب بخار
ولتاژ ورودی	240 ولت AC، سه فاز	240 ولت AC، سه فاز	240 ولت AC، سه فاز
جریان خروجی	10.0 آمپر	10.0 آمپر	12.0 آمپر
محفظه	IP20 / نوع باز	IP20 / نوع باز	IP20 / نوع باز
حالت کنترل	بردار بدون سنسور / V/Hz	بردار بدون سنسور / V/Hz	بردار بدون سنسور / V/Hz
ارتباطات	پورت DSI (بومی)	پورت DSI (بومی)	پورت DSI (بومی)
سازگاری فریم‌ور	نسخه C و D	فقط نسخه C	نسخه C و D
ابعاد نصب	مطابقت مستقیم با پیچ	مطابقت مستقیم با پیچ	کمی پهن‌تر — فضای پنل را بررسی کنید
گارانتی	گارانتی ۱۲ ماهه برای تمام واحدها — از تاریخ فاکتور پوشش داده شده است

راه‌حل‌های ارتقای بدون درز

یک مهاجرت موفق PowerFlex 40 به ندرت فقط تعویض یک قطعه است. هنگام جایگزینی واحد قدیمی خود با 22B-D010C104، تیم مهندسی شما باید معماری کنترل اطراف را بررسی کرده و در صورت لزوم به‌طور همزمان به‌روزرسانی کند تا سازگاری کامل سیستم و قابلیت اطمینان بلندمدت تضمین شود.

در طول فرآیند ارتقا، اطمینان حاصل کنید که ماژول رابط ارتباطی شما برای سازگاری با پروتکل DSI تأیید شده است. اگر پنل شما از شبکه Profibus DP استفاده می‌کند، ماژول ارتباطی ABB CI830 Profibus DP 3BSE013252R1 یک راه‌حل اثبات‌شده برای رابط فیلدباس است که می‌تواند در طول مهاجرت‌های مرحله‌ای، بخش‌های شبکه قدیمی و مدرن را به هم متصل کند.

وقتی 22B-D010C104 در پنلی نصب می‌شود که همچنین I/O توزیع شده دارد، اطمینان حاصل کنید که شرایط سیگنال آنالوگ شما به‌روز است. ماژول ورودی آنالوگ ABB AI810 3BSE008516R1 با رزولوشن 12 بیت و 8 کانال، به طور گسترده‌ای برای رابط سیگنال‌های مرجع سرعت و بازخورد در پنل‌های درایو مدرن استفاده می‌شود.

برای پنل‌هایی که نیاز به حفاظت حرارتی موتور مبتنی بر RTD دارند — که در هنگام ارتقاء نصب‌های قدیمی PowerFlex 40 رایج است — ماژول ورودی آنالوگ RTD ABB AI830A از نظارت دمای Pt100 هشت کاناله پشتیبانی می‌کند و به خوبی در معماری‌های I/O سری S800 ادغام می‌شود.

اگر سیستم کنترل شما به باس I/O فیبر نوری متکی است — که در محیط‌های صنعتی حساس به نویز رایج‌تر می‌شود — قبل از راه‌اندازی درایو جدید، بررسی کنید که مودم خوشه‌ای ModuleBus ABB TB840A شما در نسخه فرم‌ویر مورد نیاز باشد. ناسازگاری فرم‌ویر مودم یکی از دلایل اصلی خطاهای ارتباطی پس از بازسازی است.

پایداری منبع تغذیه در هنگام تعویض درایو به همان اندازه حیاتی است. اطمینان حاصل کنید که ریل 24 ولت DC شما به اندازه کافی ظرفیت دارد — ماژول منبع تغذیه ABB SD822 (24V DC، 5A) یک انتخاب قابل اعتماد برای پنل‌های سیستم کنترل 800xA است که همزمان درایو و I/O آنها به‌روزرسانی می‌شود.

برای پنل‌هایی که برد رابط درایو نیاز به تعویض همراه با واحد اصلی درایو دارد، برد رابط ABB 3BHE004573R0143 (UF C760 BE143) یک ماژول رابط درایو سازگار است که در پیکربندی‌های کابینت چند درایو استفاده می‌شود.

نیازهای ورودی/خروجی با سرعت بالا در طول راه‌اندازی و تأیید پارامترها می‌تواند با برد PCB ورودی/خروجی سریع ABB UNS 0883A-P 3BHB006208R0001 برطرف شود که از دریافت سریع سیگنال‌ها در طول راه‌اندازی و تنظیم درایو پشتیبانی می‌کند.

در نهایت، اگر پلتفرم کنترل شما از کنترلر AC800M با ماژول ارتباطی نصب شده روی صفحه پایه استفاده می‌کند، تأیید کنید که صفحه پایه ABB TP854 برای CI854/CI854A به‌درستی نصب و محکم شده باشد — اتصالات شل صفحه پایه منبع رایجی برای خطاهای متناوب پس از کار روی پنل است.

سؤالات متداول راهنمای ارتقاء

سؤال ۱: آیا می‌توانم PowerFlex 40 موجود خود را مستقیماً با 22B-D010C104 بدون نیاز به سیم‌کشی مجدد جایگزین کنم؟
پاسخ: در بیشتر موارد، بله. مدل 22B-D010C104 همان چیدمان ترمینال و جای نصب را با تمام واحدهای استاندارد PowerFlex 40 در کلاس ۴ کیلووات دارد. با این حال، همیشه قبل از روشن کردن، ضخامت سیم ورودی خود را با مشخصات گشتاور ترمینال در دفترچه نصب (انتشارات 22B-IN001) بررسی کنید.

سؤال ۲: آیا تنظیمات پارامترهای موجود من به واحد جایگزین منتقل می‌شود؟
پاسخ: اگر فایل پشتیبان DriveExplorer یا Connected Components Workbench از درایو اصلی خود دارید، پارامترها می‌توانند مستقیماً از طریق پورت DSI با استفاده از مبدل سریال 1203-USB یا 22-SCM-232 بارگذاری شوند. اگر فایل پشتیبان وجود ندارد، تیم فنی ما می‌تواند در صورت درخواست قالب پارامتر پایه برای کاربردهای رایج PowerFlex 40 را ارائه دهد.

سؤال ۳: پنل من از آداپتور DeviceNet یا EtherNet/IP استفاده می‌کند — آیا سازگار است؟
پاسخ: مدل 22B-D010C104 از تمام گزینه‌های استاندارد آداپتور ارتباطی PowerFlex 40 از جمله 22-COMM-D (DeviceNet)، 22-COMM-E (EtherNet/IP) و 22-COMM-P (Profibus DP) پشتیبانی می‌کند. قبل از نصب، اطمینان حاصل کنید که نسخه فریمور آداپتور حداقل به نسخه مورد نیاز برای اسکنر شبکه شما به‌روزرسانی شده باشد.

سؤال ۴: حداقل فاصله فیزیکی مورد نیاز برای این درایو در یک محفظه چقدر است؟
پاسخ: واحد PowerFlex 40 با توان 4 کیلووات نیاز به حداقل ۵۰ میلی‌متر (۲ اینچ) فاصله در همه طرف برای جریان هوای کافی دارد. اگر محفظه موجود شما به‌طور فشرده پر شده است، قبل از نصب جایگزین، افزودن یک فن خنک‌کننده کمکی یا ارتقاء به کیت فن فیلتر شده/ترموستات را در نظر بگیرید.

س۵: آیا می‌توان از این درایو با مقاومت ترمز برای بارهای با اینرسی بالا استفاده کرد؟
ج: بله. مدل 22B-D010C104 از مقاومت ترمز دینامیکی خارجی متصل به ترمینال‌های باس DC پشتیبانی می‌کند. برای راهنمایی اندازه مقاومت بر اساس اینرسی بار و زمان کاهش سرعت، به نشریه Rockwell شماره 22B-RM001 مراجعه کنید.

س۶: چگونه می‌توانم تأیید کنم که درایو اصلی است و واحد تقلبی نیست؟
الف: همه واحدهای تأمین شده توسط Industrial Control Hub دارای برچسب سازنده اصلی، شماره سریال قابل ردیابی و گواهی انطباق هستند. ما فقط از کانال‌های توزیع مجاز تأمین می‌کنیم و در صورت درخواست مستندات کامل ارائه می‌دهیم.

تضمین گارانتی

هر واحد 22B-D010C104 ارسال شده توسط Industrial Control Hub تحت پوشش گارانتی ۱۲ ماهه جامع از تاریخ فاکتور قرار دارد. این گارانتی شامل موارد زیر است:

• عیوب ساخت — هرگونه خرابی ناشی از کیفیت قطعات یا مونتاژ
• عملکرد الکتریکی — جریان خروجی، تنظیم ولتاژ و دقت کنترل در محدوده مشخصات منتشر شده
• تمامیت فرم‌ویر — واحدها با فرم‌ویر تأیید شده و بدون تغییر ارسال می‌شوند
• وضعیت فیزیکی — همه واحدها پیش از ارسال از نظر آسیب مکانیکی بررسی می‌شوند

ادعای گارانتی ظرف ۵ روز کاری پس از دریافت واحد بازگشتی پردازش می‌شود. ما برای کاربردهای حیاتی تولید، تعویض پیش‌پرداخت ارائه می‌دهیم — برای ترتیب دادن RMA و بحث در مورد گزینه‌های تعویض سریع با تیم فروش ما تماس بگیرید.

گارانتی شامل خسارات ناشی از نصب نادرست، رویدادهای ولتاژ بیش از حد، آلودگی محیطی یا تغییرات غیرمجاز نمی‌شود. تیم پشتیبانی فنی ما برای کمک به تأیید پیش از نصب جهت کاهش ریسک گارانتی در دسترس است.

---
