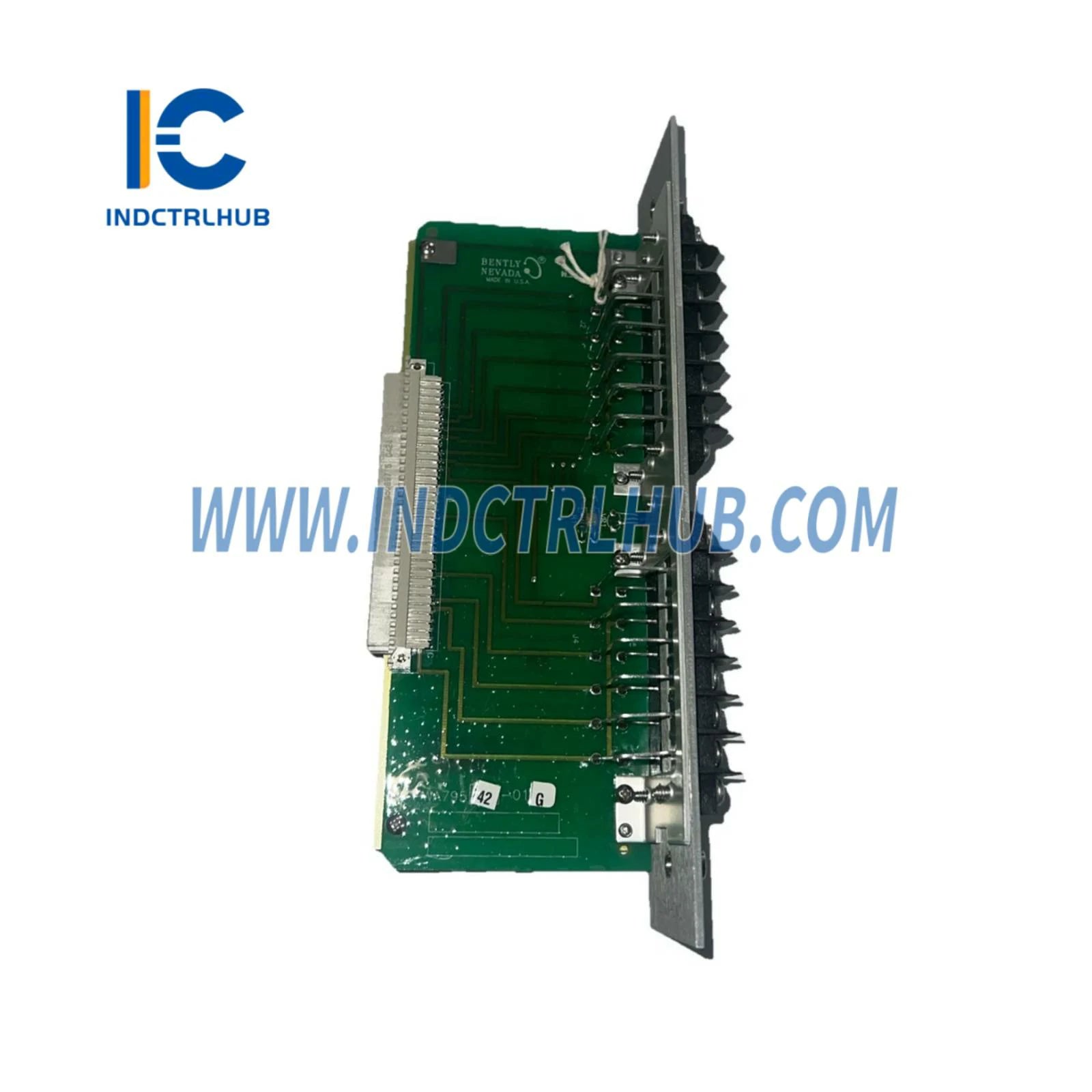

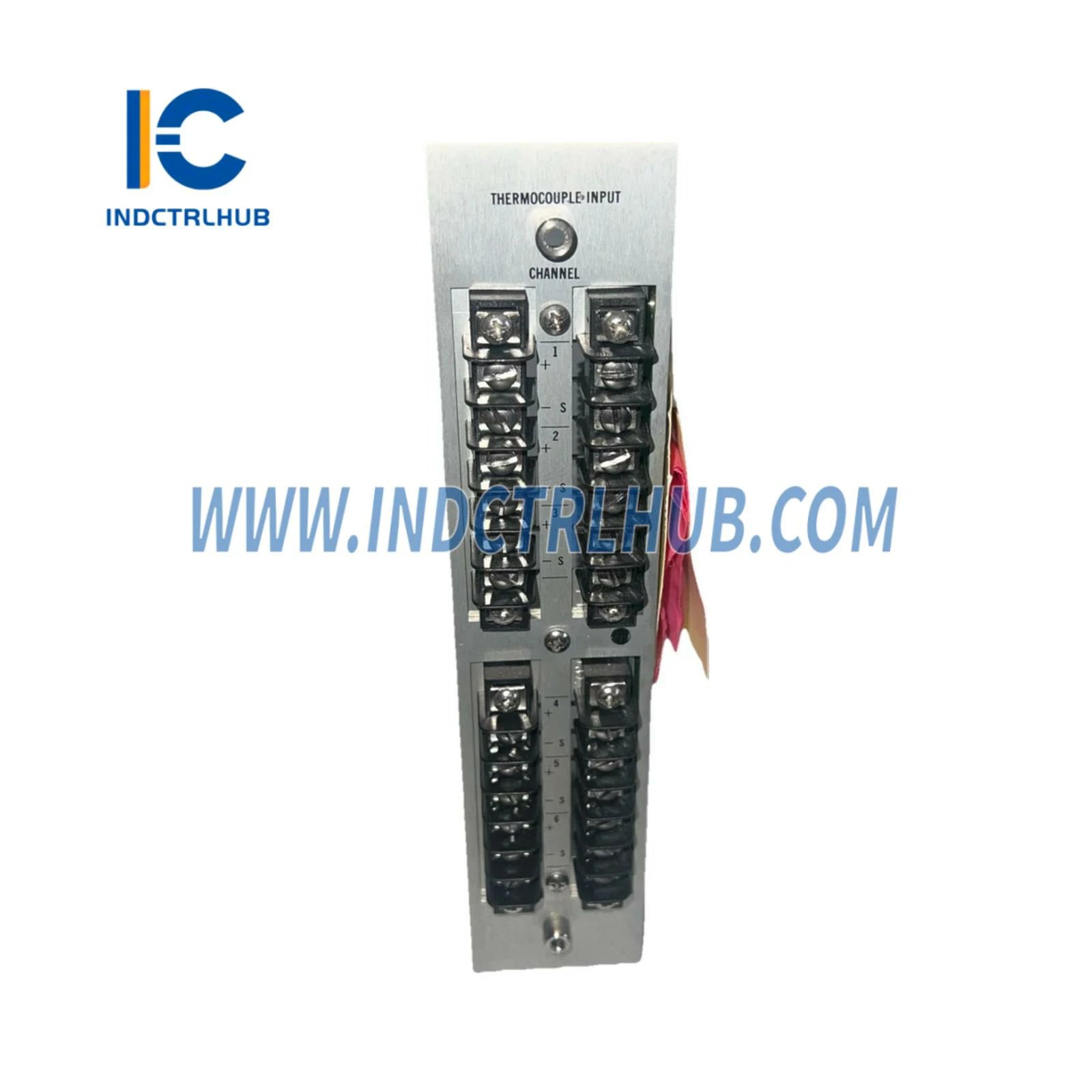

ماژول کارت ورودی دما بنتلی نوادا 82367-01
کارت ورودی دمای جهانی از پلتفرم ابزار دقیق سری 3300 بنتلی نوادا. 82367-01 قابلیت ورودی ترکیبی ترموکوپل و RTD را فراهم میکند و امکان پیکربندیهای انعطافپذیر اندازهگیری دما را برای کاربردهای پایش ماشینآلات که نیازمند انواع مختلف حسگرها و دامنههای دمایی متنوع در یک سیستم پایش واحد هستند، فراهم میآورد.
🌡️ مشخصات کارت ورودی
شماره قطعه: 82367-01
نوع ماژول: کارت ورودی دما با قابلیت ترکیبی TC/RTD
پلتفرم سیستم: پایش ماشینآلات سری 3300
کانالهای ورودی: چندین ورودی دمای قابل پیکربندی
پشتیبانی RTD: پلاتین 100Ω (Pt100)، ۲ سیمه، ۳ سیمه، ۴ سیمه
انواع ترموکوپل: J، K، T، E، R، S، B (قابل پیکربندی در محل)
دامنه دما: -۲۰۰°C تا +۱۳۷۰°C (بسته به حسگر)
دقت: ±۰.۵°C برای RTD، ±۱°C برای TC (معمولی)
وضوح: وضوح نمایش ۰.۱°C
جبرانسازی اتصال سرد: خودکار برای ورودیهای ترموکوپل
امپدانس ورودی: >۱۰ مگااهم برای TC، <۱ اهم برای RTD
نرخ نمونهبرداری: ۱۰ نمونه در ثانیه برای هر کانال
سیگنال خروجی: آنالوگ بافر شده به ماژولهای پایش
ورودی برق: -۲۴ ولت DC از رک ۳۳۰۰
دمای کاری: -۳۰°C تا +۶۵°C محیط
نصب: اسلات کارت رک سری ۳۳۰۰
گواهینامهها: UL، CE، CSA، RoHS
🎯 استراتژی انعطافپذیری ورودی ترکیبی
نیازهای پایش دمای صنعتی بسیار متنوع است—دمای یاتاقانها با RTDها (۵۰-۱۵۰°C) اندازهگیری میشود، گازهای خروجی با ترموکوپلها (۳۰۰-۸۰۰°C) پایش میشوند و دماهای فرآیندی بسته به نیاز کاربرد با هر دو نوع حسگر ردیابی میشوند. معماری ورودی ترکیبی 82367-01 نیاز به کارتهای جداگانه RTD و ترموکوپل را حذف کرده و اندازهگیری دما را در یک ماژول واحد که به نیازهای متنوع پایش سازگار است، متمرکز میکند.
هر کانال ورودی به طور مستقل قابل پیکربندی است و به مهندسان امکان انتخاب عملکرد RTD یا ترموکوپل، انتخاب نوع ترموکوپل و تنظیم دامنههای اندازهگیری بدون تغییر سختافزار را میدهد. این انعطافپذیری از نیازهای در حال تحول پایش پشتیبانی میکند که در آن نوع حسگرها در طول ارتقاء تجهیزات، تغییرات فرآیندی یا گسترش سیستم پایش تغییر میکند.
🏭 کاربردهای متنوع اندازهگیری دما
پایش حرارتی ماشینآلات توربینی: استفاده در توربینها و کمپرسورها که نیاز به اندازهگیری دمای یاتاقانها (RTDها) و پایش دمای گازهای خروجی (ترموکوپلها) دارند. قابلیت ورودی ترکیبی امکان نظارت کامل حرارتی را از یک کارت واحد فراهم میکند—دمای فلز یاتاقانها از طریق RTDهای Pt100 در دامنه ۵۰-۱۵۰°C و دمای خروجی از طریق ترموکوپل نوع K در دامنه ۳۰۰-۶۰۰°C—که نیاز به کارتهای ورودی جداگانه را از بین میبرد.
پروفایل دمای تجهیزات فرآیندی: پایش دما در کورهها، تنورها و راکتورها که نیاز به اندازهگیری دماهای متوسط و بالا دارند. استفاده از ورودیهای RTD برای دمای آب خنککننده، دمای یاتاقانها و پایش محیط (۰-۲۰۰°C) و ورودیهای ترموکوپل برای ردیابی دماهای فرآیندی، مناطق احتراق و سطوح دمای بالا (۲۰۰-۱۲۰۰°C) که از توان RTD فراتر میروند.
پایش تولید برق: ردیابی دمای یاتاقان ژنراتورها، دمای سیمپیچ استاتور و دمای بخار در نیروگاهها که دامنههای دمایی متنوع نیازمند فناوریهای حسگر متفاوت هستند. قابلیت ورودی ترکیبی کارت امکان پایش حرارتی جامع را فراهم میکند—RTDها برای یاتاقانها و سیمپیچها، ترموکوپلها برای بخار و گازهای خروجی—که همه توسط یک کارت ورودی پردازش شده و معماری سیستم را ساده میکند.
نظارت بر تأسیسات پتروشیمی: پایش دما در واحدهای پالایشگاه، راکتورهای شیمیایی و ستونهای تقطیر که نیازهای اندازهگیری دما از فرآیندهای کریوژنیک (-۱۰۰°C) تا راکتورهای دمای بالا (۸۰۰°C) را شامل میشود. دامنه دمای وسیع کارت و پشتیبانی از حسگرهای ترکیبی امکان پایش کامل دمای تأسیسات را با سختافزار استاندارد شده فراهم میکند که موجودی قطعات یدکی را کاهش میدهد.
⚙️ ویژگیهای پیشرفته پردازش ورودی
✓ ورودیهای ترکیبی RTD/TC: انتخاب نوع حسگر انعطافپذیر برای هر کانال
✓ پشتیبانی از انواع متعدد ترموکوپل: پیکربندیهای J، K، T، E، R، S، B
✓ جبرانسازی خودکار اتصال سرد: اندازهگیری دقیق TC
✓ جبرانسازی مقاومت سیم: پشتیبانی از RTDهای ۳ سیمه و ۴ سیمه
✓ تشخیص خطای حسگر: تشخیص مدار باز، اتصال کوتاه
✓ تبدیل با وضوح بالا: دقت اندازهگیری ۰.۱°C
💼 معماری یکپارچهسازی سیستم
کارت ورودی 82367-01 در رکهای پایش سری ۳۳۰۰ نصب میشود و برق و سیگنالهای ارتباطی را از بکپلنک رک دریافت میکند. کارت سیگنالهای حسگر دما را تقویت، فیلتر و خطیسازی کرده و سپس سیگنالهای آنالوگ بافر شده را به ماژولهای پایش ارسال میکند که منطق هشدار را اعمال کرده و خروجیهایی برای سیستمهای کنترل تولید میکنند.
این معماری، پردازش سیگنال (انجام شده توسط کارت ورودی) را از پردازش هشدار (انجام شده توسط ماژولهای پایش) جدا میکند و قابلیت اطمینان و نگهداری سیستم را بهینه میسازد. تکنسینها میتوانند کارتهای ورودی را بدون پیکربندی مجدد نقاط تنظیم هشدار تعویض کنند یا ماژولهای پایش را بدون دست زدن به سیمکشی حسگرها جایگزین کنند که زمان توقف سیستم در طول تعمیرات را به حداقل میرساند.
🔧 پیکربندی و کالیبراسیون
پیکربندی از طریق کلیدهای DIP، جامپرها یا رابطهای نرمافزاری بسته به نسخه کارت انجام میشود. مهندسان نوع ورودی (RTD یا TC)، نوع ترموکوپل، دامنههای اندازهگیری و جبران مقاومت سیم را برای تطابق با حسگرهای نصب شده انتخاب میکنند. تنظیمات پیکربندی در حافظه غیر فرار یا جامپرهای سختافزاری ذخیره میشوند و در طول قطع و وصل برق حفظ میشوند.
کارت شامل کالیبراسیون کارخانهای برای همه انواع حسگرهای پشتیبانی شده است و گواهیهای کالیبراسیون قابل ردیابی به استانداردهای ملی دارد. تأیید کالیبراسیون میدانی میتواند با استفاده از منابع دمای دقیق و حسگرهای مرجع کالیبره شده انجام شود تا دقت اندازهگیری در طول عمر عملیاتی کارت تضمین شود. فواصل کالیبراسیون معمولاً بین ۱ تا ۳ سال بسته به اهمیت کاربرد و الزامات مقرراتی متغیر است.
📊 بهترین روشهای سیمکشی حسگر
ورودیهای RTD نیازمند سیمکشی صحیح برای جبران مقاومت سیم هستند. برای اکثر کاربردها از اتصال ۳ سیمه استفاده کنید که مقاومت سیم را با یک سیم مرجع جبران میکند. برای بالاترین دقت یا کابلکشیهای طولانی از اتصال ۴ سیمه استفاده کنید که اثر مقاومت سیم را به طور کامل از طریق سیمهای حسگر جداگانه حذف میکند.
ورودیهای ترموکوپل نیازمند سیمهای توسعه با درجه ترموکوپل مطابق نوع حسگر هستند—سیم نوع K برای ترموکوپلهای نوع K، سیم نوع J برای ترموکوپلهای نوع J. هرگز از سیم مسی برای توسعه ترموکوپل استفاده نکنید زیرا باعث خطاهای اندازهگیری میشود. قطبیت صحیح را حفظ کنید (مثبت به مثبت، منفی به منفی) تا از خوانش معکوس جلوگیری شود. سیمکشی ترموکوپل را در محیطهای پر نویز الکتریکی محافظت کنید و شیلدها را فقط در یک انتها زمین کنید تا از حلقههای زمین جلوگیری شود.
📦 بسته کامل کارت ورودی
یک ماژول کارت ورودی دمای بنتلی نوادا 82367-01 با قابلیت ترکیبی TC/RTD، سختافزار نصب رک، مجموعههای ترمینال، راهنمای پیکربندی شامل تنظیمات کلید DIP یا جامپر، نمودارهای سیمکشی حسگر برای اتصالات RTD و ترموکوپل، گواهی کالیبراسیون و مستندات فنی شامل انواع حسگرهای پشتیبانی شده و دامنههای اندازهگیری.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با ضمانت کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
