Product Description

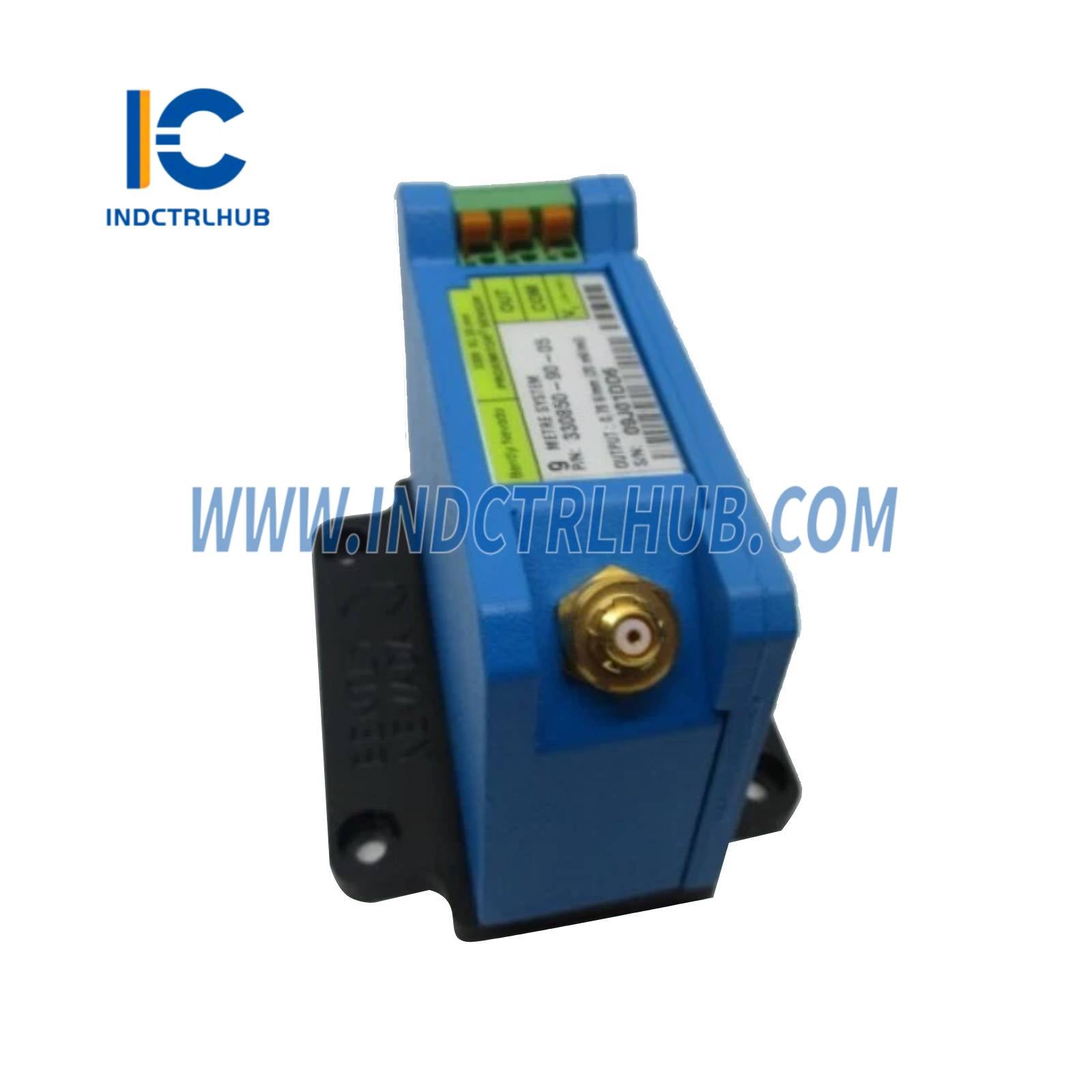

سیستم حسگر پروکسیمیتر بنتلی نوادا 330850
سیستم ترنسدیوسر مجاورت با دقت بالا و قطر ۸ میلیمتر که برای اندازهگیری ارتعاش و موقعیت شافت به صورت غیرتماسی طراحی شده است. Bently Nevada 330850-90-05 ترکیبی از پروب مجاورت و الکترونیک تنظیم سیگنال در یک بسته یکپارچه است که حسگری جابجایی قابل اعتماد برای پایش ماشینآلات دوار حیاتی ارائه میدهد.
📋 مشخصات محصول
شماره قطعه: 330850-90-05
نوع محصول: سیستم حسگر پروکسیمیتر
سری: ترنسدیوسر مجاورت 330850
قطر پروب: ۸ میلیمتر (۰.۳۱۵ اینچ)
سایز رزوه: M10 x 1.0 یا 5/16-24 UNF
طول کابل: کابل یکپارچه ۵ متری
سیگنال خروجی: -۲ تا -۱۸ ولت DC (ولتاژ گپ)
ضریب مقیاس: ۲۰۰ میلیولت بر میل (۷.۸۷ میلیولت بر میکرومتر) معمولی
خطی بودن: ±۲٪ در بازه ۴۰ میل
پاسخ فرکانسی: DC تا ۱۰ کیلوهرتز (-۳ دسیبل)
دمای کاری: -۳۰ درجه سانتیگراد تا +۱۲۰ درجه سانتیگراد
نیاز به برق: -۲۴ ولت DC از طریق پروکسیمیتر
جنس هدف: فلزات آهنی و هادی
استانداردها: API 670، CE، RoHS
🔬 فناوری یکپارچه پروکسیمیتر
حسگر پروکسیمیتر 330850 ترکیبی از پروب جریان گردابی و الکترونیک تنظیم سیگنال در یک واحد یکپارچه است. نوک پروب میدان الکترومغناطیسی فرکانس بالا ایجاد میکند که جریانهای گردابی را در اهداف هادی نزدیک القا میکند. تغییرات فاصله بین پروب و هدف ویژگیهای الکتریکی را تغییر داده و ولتاژ خروجی متناسب با جابجایی تولید میکند.
این طراحی یکپارچه نیاز به ماژولهای پروکسیمیتر جداگانه را حذف کرده و پیچیدگی سیستم و هزینه نصب را کاهش میدهد. کابل یکپارچه ۵ متری اتصال بین عنصر حسگر و تجهیزات پایش را فراهم میکند و کالیبراسیون کارخانهای دقت اندازهگیری را در کل سیستم تضمین میکند.
🎯 کاربردهای پایش ماشینآلات
اندازهگیری ارتعاش شعاعی: حسگرهای پروکسیمیتر را به صورت جفتهای X-Y روی محفظههای یاتاقان نصب کنید تا حرکت شعاعی شافت را پایش کنید. عدم تعادل، ناهماهنگی، سایش یاتاقان و سایر عیوب مکانیکی را از طریق تحلیل دامنه و فرکانس ارتعاش تشخیص دهید.
ردیابی موقعیت محوری: حسگرها را روبروی یاتاقانهای محوری نصب کنید تا موقعیت محوری روتور در کمپرسورها و توربینها را اندازهگیری کنید. با تشخیص حرکت محوری غیرعادی قبل از تماس فاجعهبار، از خرابی یاتاقانهای محوری جلوگیری کنید.
پایش انبساط تفاضلی: رشد حرارتی نسبی بین قطعات دوار و ثابت در ماشینآلات با دمای بالا را دنبال کنید. با حفظ فاصله کافی، از ساییدگی در هنگام راهاندازی و خاموش شدن جلوگیری کنید.
اندازهگیری سرعت شافت: از حسگرهای پروکسیمیتر همراه با کیفازورها یا دندانههای چرخدنده برای اندازهگیری سرعت چرخش و ارائه مراجع زمانی یک بار در هر دور برای تحلیل ارتعاش استفاده کنید.
⚙️ ویژگیهای عملکردی
✓ طراحی یکپارچه: پروب و تنظیم سیگنال در یک بسته
✓ کالیبراسیون کارخانهای: کالیبراسیون کامل سیستم با قابلیت ردیابی
✓ پهنای باند وسیع: DC تا ۱۰ کیلوهرتز برای اندازهگیریهای ایستا و پویا
✓ خروجی خطی: ولتاژ متناسب در بازه اندازهگیری ۴۰ میل
✓ پایداری دمایی: حفظ دقت از -۳۰ درجه تا +۱۲۰ درجه سانتیگراد
💼 یکپارچهسازی سیستم
خروجی -۲ تا -۱۸ ولت DC حسگر پروکسیمیتر 330850 مستقیماً به سیستمهای پایش سری 3300 یا 3500، مانیتورهای ارتعاش مستقل یا تجهیزات جمعآوری داده متصل میشود. فرمت خروجی استاندارد شده سازگاری با زیرساخت بنتلی نوادا و پلتفرمهای پایش شخص ثالث را تضمین میکند.
چندین حسگر پروکسیمیتر میتوانند روی یک دستگاه نصب شوند تا پوشش پایش جامع ایجاد کنند. پیکربندیهای معمول شامل جفتهای شعاعی X-Y روی هر یاتاقان به همراه حسگرهای نیروی محوری است که دید کامل از سلامت و وضعیت عملکرد ماشینآلات فراهم میکند.
🔧 راهنمای نصب
نصب صحیح برای دقت اندازهگیری حیاتی است. حسگر پروکسیمیتر را عمود بر سطح هدف نصب کنید به طوری که نوک حسگر در محدوده خطی (معمولاً ۴۰ تا ۸۰ میل از هدف) قرار گیرد. از اندازهگیری ولتاژ گپ کالیبره شده برای تأیید فاصله نصب صحیح استفاده کنید.
اطمینان حاصل کنید که سطح هدف کافی است — حسگر نیاز به سطحی صاف و تمیز حداقل سه برابر قطر پروب دارد تا از اثرات لبه جلوگیری شود. از نصب نزدیک به شیارهای کلید، پیچهای کوپلینگ یا ناپیوستگیهای سطحی که ممکن است خطا در اندازهگیری ایجاد کنند، خودداری کنید.
📦 بسته کامل
یک حسگر پروکسیمیتر Bently Nevada 330850-90-05 با کابل یکپارچه ۵ متری، سختافزار نصب، دستورالعمل نصب و گواهی کالیبراسیون کارخانهای همراه با مستندات ردیابی.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با گارانتی کامل سازنده و پشتیبانی فنی جهانی.
