Product Description

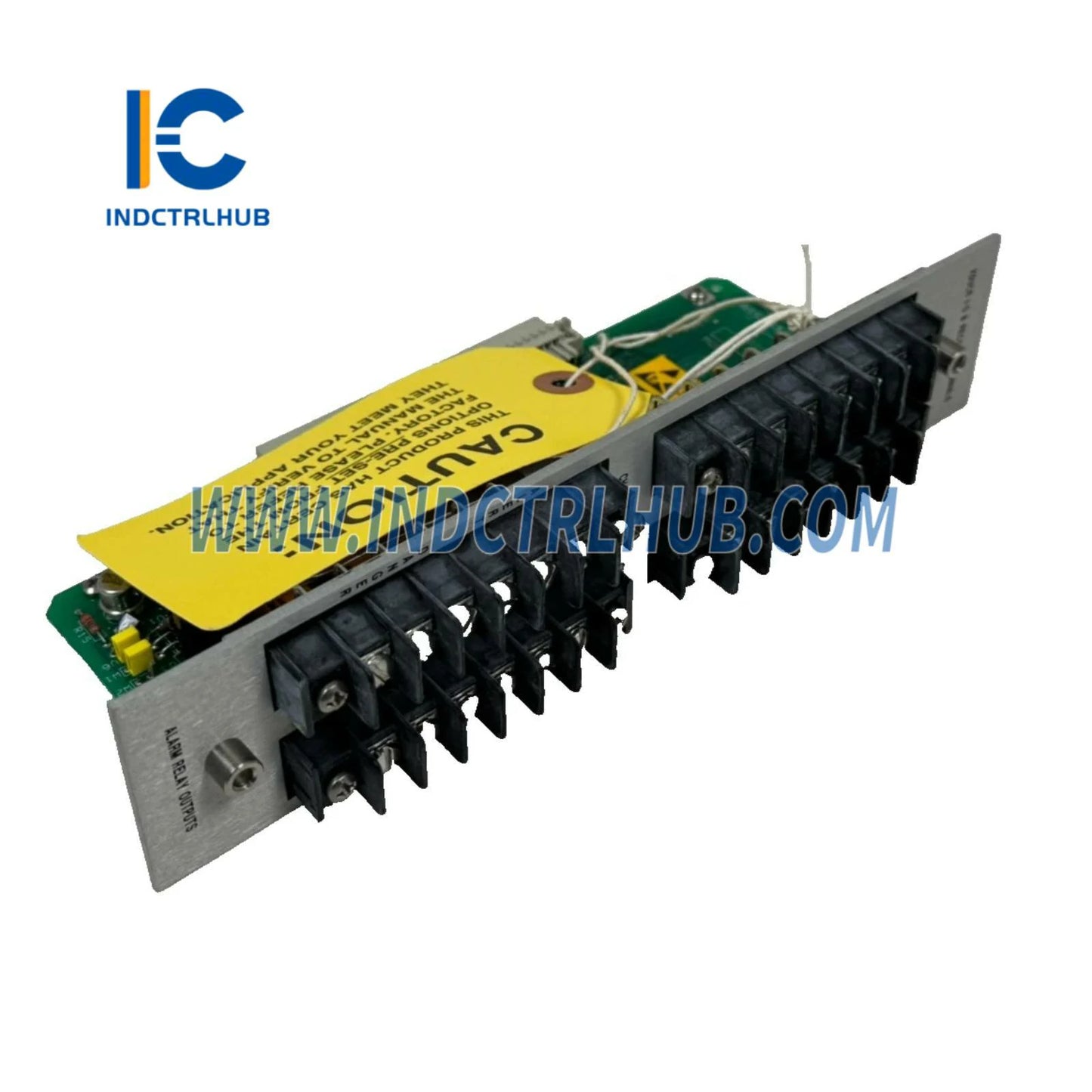

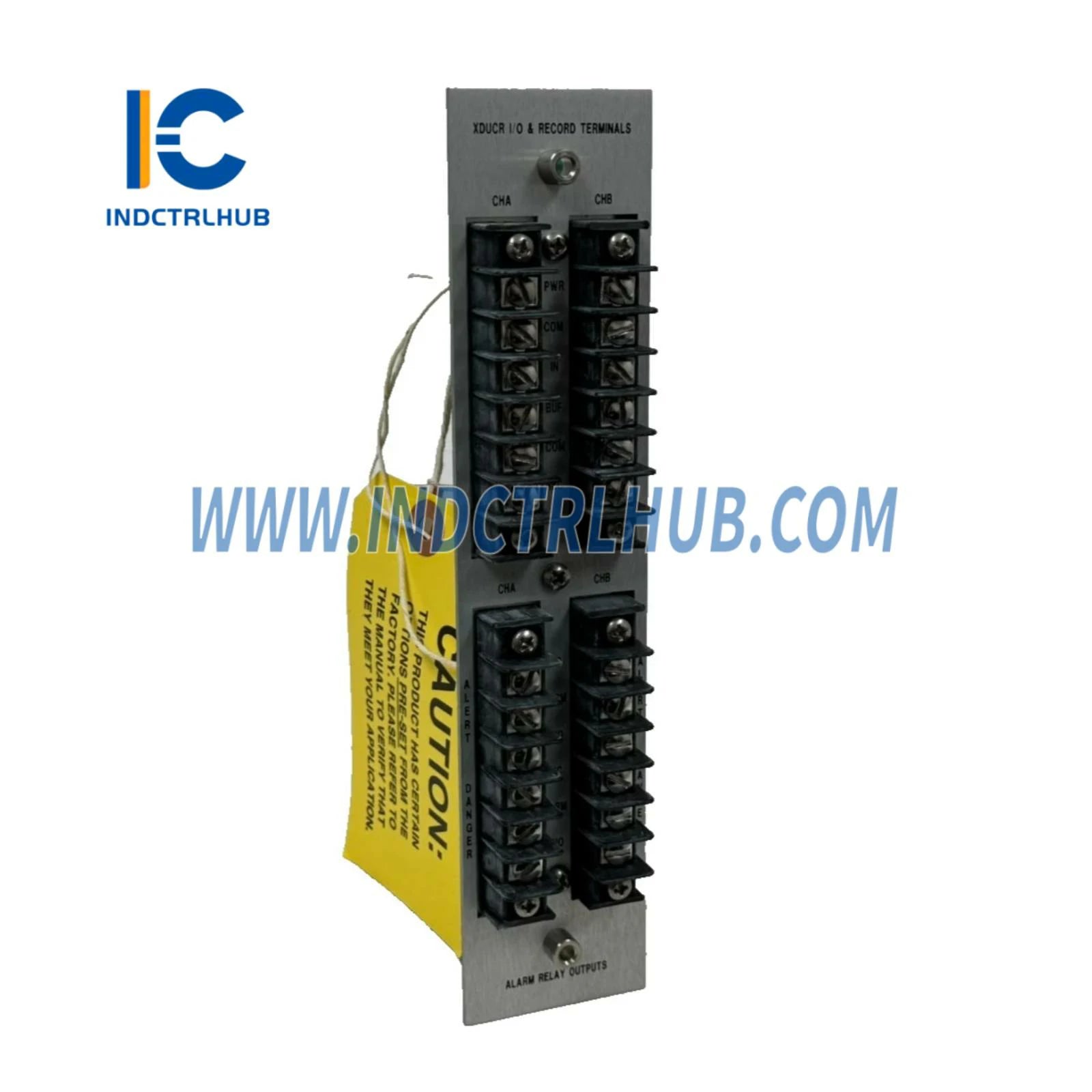

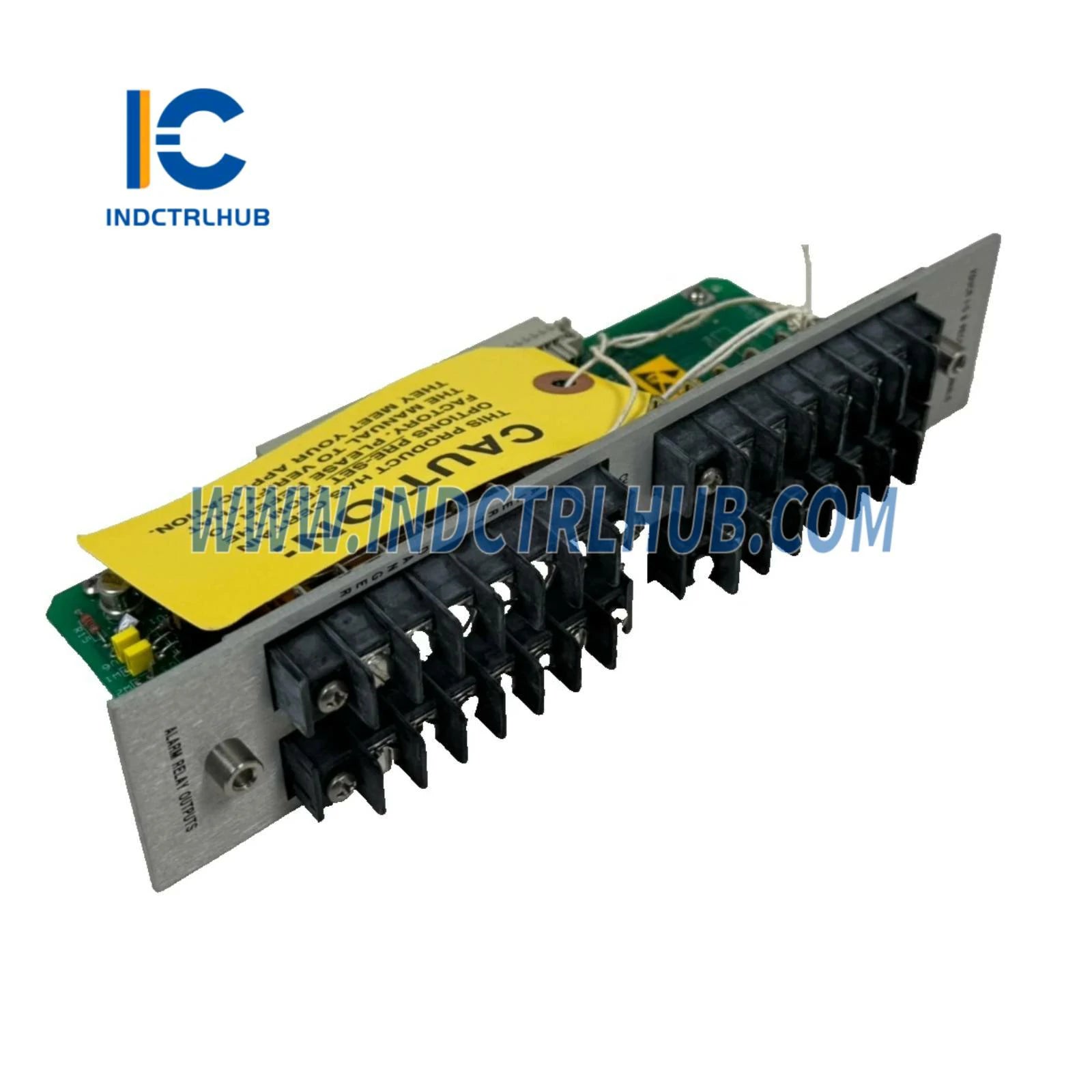

ماژول خروجی رله چهارگانه بنتلی نوادا 84152-01
ماژول خروجی رله چهارگانه صنعتی از پلتفرم نظارتی سری 3300 بنتلی نوادا. 84152-01 دارای ساختار رله کاملاً مهر و موم شده برای محیطهای صنعتی سخت است که چهار خروجی رله مستقل برای اعلام هشدار، خاموشی اضطراری و یکپارچهسازی سیستم کنترل در کاربردهای حفاظت از ماشینآلات حیاتی فراهم میکند.
⚡ مشخصات ماژول رله
شماره قطعه: 84152-01
نوع ماژول: ماژول خروجی رله چهارگانه
ساختار: کاملاً مهر و موم شده برای حفاظت محیطی
سازگاری سیستم: رکهای نظارتی سری 3300
کانالهای رله: چهار رله مستقل SPDT (فرم C)
رتبهبندی تماس: 5 آمپر در 250 ولت AC / 30 ولت DC بار مقاومتی
پیکربندی تماس: تکقطبی دوطرفه (SPDT)
ولتاژ سوئیچینگ: تا 250 ولت AC یا 125 ولت DC
جریان سوئیچینگ: 5 آمپر پیوسته، 10 آمپر جریان لحظهای
عمر تماس: 100,000 عملیات در بار نامی
ولتاژ ایزولاسیون: 2500 ولت AC بین سیمپیچ و تماسها
زمان پاسخ: کمتر از 10 میلیثانیه عمل، کمتر از 5 میلیثانیه رهاسازی
سیگنال ورودی: سطح منطقی از ماژولهای نظارتی
مصرف برق: کمتر از 2 وات به ازای هر رله
دمای کاری: منفی 40 درجه سانتیگراد تا مثبت 85 درجه سانتیگراد
نصب: شکاف کارت رک سری 3300
گواهینامهها: UL، CE، CSA، ATEX، IECEx
🎯 فناوری رله کاملاً مهر و موم شده
محیطهای نظارتی صنعتی تماسهای رله را در معرض رطوبت، گرد و غبار، گازهای خورنده و لرزش قرار میدهند که عملکرد رلههای استاندارد را کاهش داده و عمر عملیاتی آنها را کم میکند. ساختار کاملاً مهر و موم شده 84152-01 تماسهای رله را در محفظههای پرشده با گاز بیاثر محصور میکند و آنها را از آلودگیهای محیطی جدا میسازد در حالی که عملکرد سوئیچینگ قابل اعتماد را در سختترین شرایط صنعتی حفظ میکند.
این ساختار مهر و موم شده قابلیت اطمینان استثنایی را در سکوهای دریایی، کارخانههای شیمیایی، عملیات معدنی و سایر محیطهای پرتقاضا که رلههای استاندارد زودتر خراب میشوند، ارائه میدهد. مهر و موم هرمیتیک از اکسیداسیون تماسها جلوگیری میکند، خرابیهای ناشی از رطوبت را حذف میکند و عمر رله را حتی در جوهای خورنده به بیش از 100,000 عملیات افزایش میدهد.
🏭 کاربردهای حیاتی کنترل و اعلام هشدار
سیستمهای خاموشی اضطراری: یکپارچهسازی با سیستمهای ابزار دقیق ایمنی (SIS) برای توقف توربین، خاموشی کمپرسور و کنترل شیرهای ایزوله اضطراری. خروجیهای رله مستقیماً به حلکنندههای منطق خاموشی متصل میشوند و سیگنالهای گسسته ایمن را فراهم میکنند که هنگام عبور لرزش، دما یا پارامترهای نظارتی دیگر از آستانههای خطر، اقدامات حفاظتی را آغاز میکنند. مهر و موم هرمیتیک عملکرد قابل اعتماد را در رویدادهای خاموشی حیاتی بدون توجه به شرایط محیطی تضمین میکند.
اعلام هشدار: راهاندازی پنلهای اعلام، چراغهای چشمکزن و آلارمهای صوتی که اپراتورها را از مشکلات ماشینآلات مطلع میکنند. هر کانال رله میتواند به اولویتهای مختلف هشدار—هشدار، خطر، بحرانی—اختصاص یابد و نشانگرهای بصری و صوتی اطلاع فوری از تغییرات وضعیت تجهیزات را فراهم میکنند. پیکربندی تماس SPDT امکان مدارهای هشدار معمولاً باز و معمولاً بسته را برای یکپارچهسازی انعطافپذیر اعلامکننده فراهم میکند.
یکپارچهسازی PLC و DCS: ارائه سیگنالهای ورودی گسسته به کنترلکنندههای منطقی برنامهپذیر و سیستمهای کنترل توزیعشده برای کنترل خودکار فرآیند. خروجیهای رله هشدارهای سیستم نظارتی را به سیگنالهای گسسته سازگار با PLC تبدیل میکنند و استراتژیهای کنترل هماهنگ را که شرایط ماشینآلات را همراه با پارامترهای فرآیند در نظر میگیرند، قبل از شروع پاسخهای خودکار ممکن میسازند.
مدارهای کنترل موتور: رابط با راهاندازهای موتور، کنتاکتورها و درایوهای فرکانس متغیر برای حفاظت خودکار تجهیزات. خروجیهای رله را برای قطع مدارهای راهانداز موتور هنگام فعال شدن هشدارهای لرزش یا دما پیکربندی کنید تا با توقف موتور قبل از وقوع خرابی، از آسیب تجهیزات جلوگیری شود. رتبهبندی تماس 5 آمپر بیشتر مدارهای سیمپیچ راهانداز موتور را مستقیماً بدون نیاز به رلههای واسطه مدیریت میکند.
⚙️ ویژگیهای پیشرفته خروجی رله
✓ ساختار مهر و موم هرمیتیک: محفظههای پرشده با گاز بیاثر برای حفاظت تماسها
✓ چهار کانال مستقل: خروجیهای رله جداگانه برای هر هشدار
✓ پیکربندی تماس SPDT: تماسهای معمولاً باز و معمولاً بسته
✓ ولتاژ ایزولاسیون بالا: حفاظت 2500 ولت AC بین سیمپیچ و تماس
✓ زمان پاسخ سریع: سوئیچینگ کمتر از 10 میلیثانیه برای حفاظت سریع
✓ عمر طولانی تماس: بیش از 100,000 عملیات در محیطهای سخت
💼 معماری یکپارچهسازی سیستم
ماژول 84152-01 در رکهای نظارتی استاندارد سری 3300 نصب میشود و سیگنالهای منطقی را از مانیتورهای لرزش، دما و سایر ماژولهای نظارتی دریافت میکند. هنگامی که یک مانیتور شرایط هشدار را تشخیص میدهد، سیگنال منطقی به ماژول رله ارسال میکند که رله مربوطه را فعال کرده و تماسهای خروجی را سوئیچ میکند. این معماری مدارهای نظارتی کمولتاژ را از مدارهای کنترل پرولتاژ جدا میکند و ایزولاسیون الکتریکی را فراهم میآورد که تجهیزات حساس نظارتی را محافظت میکند.
چهار کانال رله مستقل امکان استراتژیهای مدیریت هشدار انعطافپذیر را فراهم میکند. یک رله را به هشدارهای Alert، دیگری به هشدارهای Danger، سومی به خطاهای سیستم و چهارمی به نشانگر وضعیت بایپس اختصاص دهید. این قابلیت چندکاناله خروجیهای هشدار را در یک ماژول واحد تجمیع میکند و هزینههای سختافزاری و فضای پنل را نسبت به نصب رلههای جداگانه کاهش میدهد.
🔧 نصب و سیمکشی
ماژول در شکاف کارت رک سری 3300 نصب میشود و از طریق کانکتورهای لبهای به پشت رک متصل میگردد که برق و سیگنالهای منطقی را فراهم میکنند. سیمکشی خارجی به بلوکهای ترمینال پیچدار در پنل جلویی ماژول متصل میشود که ترمینالهای مشترک، معمولاً باز و معمولاً بسته هر کانال رله به وضوح برچسبگذاری شدهاند.
از روشهای صحیح سیمکشی برای خروجیهای رله پیروی کنید. از سیمهایی با ضخامت مناسب برای سطوح جریان سوئیچ شده استفاده کنید—حداقل 14 AWG برای بارهای 5 آمپر. سیمکشی رله را از کابلهای سیگنال کمولتاژ جدا کنید تا از تداخل الکترومغناطیسی جلوگیری شود. سرکوبکنندههای ولتاژ را در بارهای القایی (سیمپیچهای موتور، شیرهای سلونوئیدی) نصب کنید تا تماسهای رله را در برابر جهشهای ولتاژ هنگام سوئیچینگ محافظت کنند.
📊 حفاظت تماس و نگهداری
ساختار کاملاً مهر و موم شده نیازهای نگهداری را با محافظت از تماسها در برابر تخریب محیطی به حداقل میرساند. برخلاف رلههای استاندارد که نیاز به تمیزکاری یا تعویض دورهای به دلیل اکسیداسیون تماس دارند، تماسهای مهر و موم شده 84152-01 عملکرد یکنواخت را در طول عمر عملیاتی حفظ میکنند.
آزمایش عملکرد دورهای برای تأیید عملکرد رله انجام دهید. از عملکردهای تست سیستم نظارتی برای فعالسازی رلهها و بررسی سوئیچینگ تماسها با استفاده از مولتیمتر یا تستر پیوستگی استفاده کنید. نتایج تست را مستندسازی کرده و اندازهگیری مقاومت تماس را در طول زمان مقایسه کنید تا قبل از وقوع خرابیها تخریب را شناسایی کنید. مهر و موم هرمیتیک باید مقاومت تماس را در طول عمر رله زیر 50 میلیاهم حفظ کند.
📦 بسته کامل ماژول رله
یک ماژول خروجی رله چهارگانه بنتلی نوادا 84152-01 با ساختار کاملاً مهر و موم شده، سختافزار نصب رک، مجموعه بلوکهای ترمینال، برچسبهای سیمکشی، دستورالعملهای نصب و مستندات فنی شامل رتبهبندی تماسها، مشخصات سوئیچینگ و مدارهای پیشنهادی سرکوب ولتاژ برای بارهای القایی.
وضعیت محصول: کاملاً نو، مهر و موم کارخانهای با گارانتی کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
