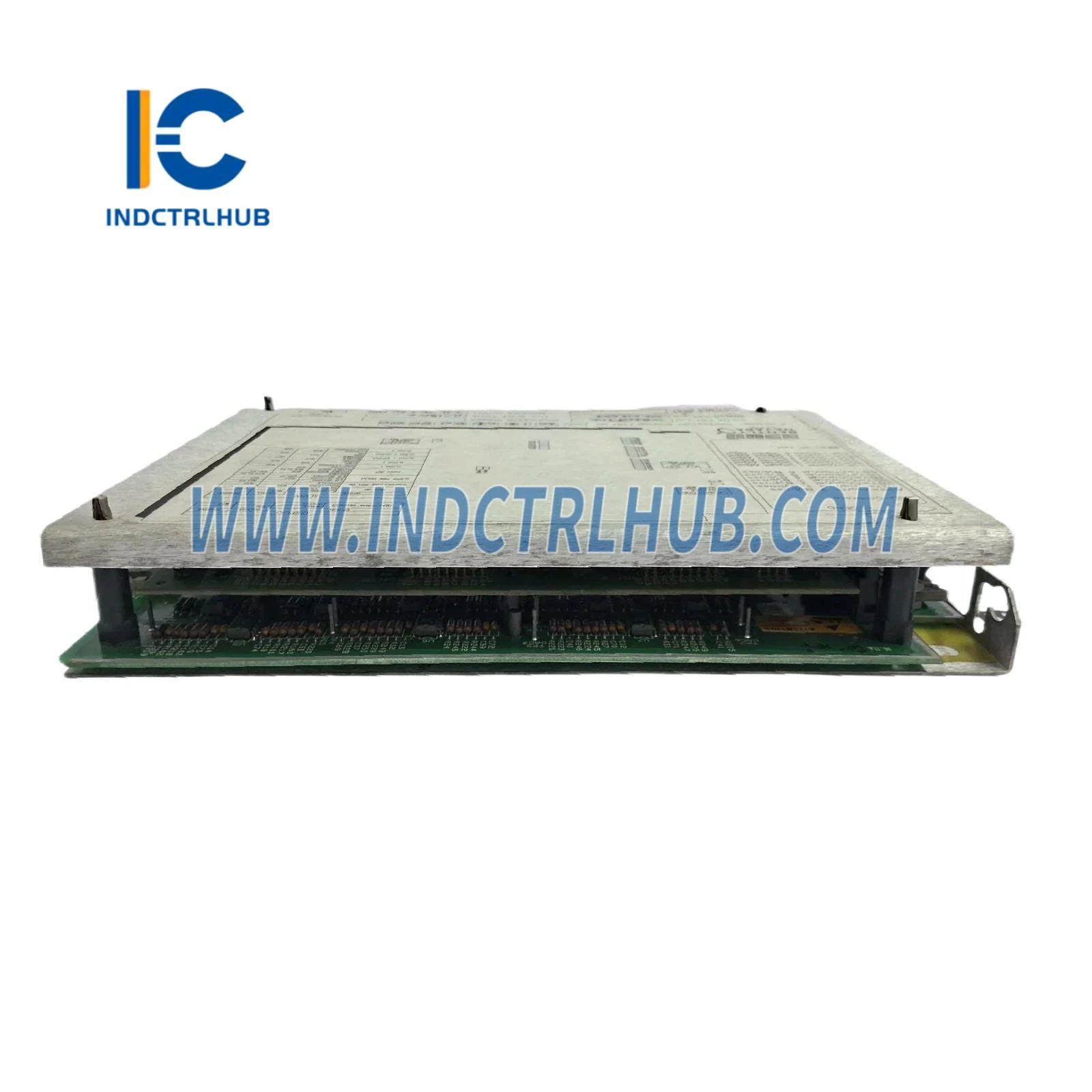

ماژول خروجی رله Bently Nevada 81672-01

ماژول خروجی رله بنتلی نوادا 81672-01

ماژول خروجی رله دقیق طراحی شده برای سیستم‌های پایش ارتعاش سری 3300 بنتلی نوادا. 81672-01 سیگنال‌های هشدار مانیتور ارتعاش را به کنتاکت‌های رله ایزوله شده تبدیل می‌کند و امکان یکپارچه‌سازی با سیستم‌های خاموشی اضطراری، اعلام‌کننده‌های هشدار و پلتفرم‌های کنترل را برای حفاظت جامع از ماشین‌آلات فراهم می‌سازد.

⚡ مشخصات ماژول خروجی رله

شماره قطعه: 81672-01
نوع ماژول: ماژول رابط خروجی رله
سازگاری سیستم: رک‌های پایش سری 3300
پیکربندی رله: چندین خروجی رله مستقل
نوع کنتاکت: کنتاکت‌های خشک SPDT (فرم C)
رتبه‌بندی کنتاکت: 5 آمپر در 250 ولت AC / 30 ولت DC
ظرفیت سوئیچینگ: 1250 ولت‌آمپر / 150 وات
جنس کنتاکت: آلیاژ نقره برای مقاومت پایین
ولتاژ ایزولاسیون: 2000 ولت AC ورودی به خروجی
زمان پاسخ: معمولاً کمتر از 15 میلی‌ثانیه
عمر مکانیکی: حداقل 10 میلیون عملیات
عمر الکتریکی: 100,000 عملیات در بار نامی
سیگنال ورودی: سطح منطقی از مانیتورهای ارتعاش
نمایشگرهای LED: نمایش وضعیت هر کانال
دمای کاری: منفی 30 درجه سانتی‌گراد تا مثبت 65 درجه سانتی‌گراد
نصب: اسلات کارت رک 3300
گواهینامه‌ها: UL، CE، CSA، API 670

🎯 استراتژی ایزولاسیون رابط رله

سیستم‌های پایش ارتعاش با الکترونیک حساس ولتاژ پایین کار می‌کنند که نیاز به محافظت در برابر مدارهای کنترل ولتاژ بالا، نویز الکتریکی و جریان‌های حلقه زمین دارند. ماژول رله 81672-01 ایزولاسیون گالوانیکی بین مدارهای پایش و سیستم‌های کنترل خارجی فراهم می‌کند و با استفاده از کنتاکت‌های رله، فاصله هوایی فیزیکی ایجاد می‌کند که از انتشار تداخل الکتریکی بین سیستم‌ها جلوگیری می‌کند.

این معماری ایزولاسیون امکان یکپارچه‌سازی ایمن با پلتفرم‌های کنترل متنوع—PLCهایی که با 24 ولت DC کار می‌کنند، راه‌اندازهای موتور با سیم‌پیچ‌های 120 ولت AC و سیستم‌های خاموشی اضطراری با منطق 48 ولت DC—را بدون خطر گذراهای ولتاژ یا خطاهای زمین که به تجهیزات حساس پایش آسیب می‌رسانند، فراهم می‌کند. کنتاکت‌های رله به عنوان دیوارهای آتش الکتریکی عمل می‌کنند و یکپارچگی سیستم پایش را حفظ کرده و در عین حال اتصال انعطاف‌پذیر به سیستم کنترل را ممکن می‌سازند.

🏭 کاربردهای یکپارچه‌سازی حفاظت ماشین‌آلات

سیستم‌های توقف توربین: اتصال مانیتورهای ارتعاش به منطق خاموشی اضطراری توربین، ارائه کنتاکت‌های رله ایمن که مدارهای توقف توربین را هنگام عبور ارتعاش از آستانه‌های خطر قطع می‌کنند. خروجی‌های رله مستقیماً به سیستم‌های کنترل توربین متصل می‌شوند و خاموشی‌های خودکار را آغاز می‌کنند که از خرابی‌های فاجعه‌بار هنگام نشان دادن خرابی بلبرینگ، آسیب پره یا عدم تعادل روتور جلوگیری می‌کند. تطابق با API 670 تضمین می‌کند که ماژول نیازهای صنعت نفت برای سیستم‌های حفاظت ماشین‌آلات را برآورده می‌کند.

منطق خاموشی کمپرسور: یکپارچه‌سازی با سیستم‌های ضد نوسان کمپرسور و شیرهای خاموشی اضطراری، استفاده از کنتاکت‌های رله برای فعال‌سازی اقدامات حفاظتی هنگام عبور ارتعاش یا پارامترهای دیگر از محدوده‌های ایمن عملیاتی. خروجی‌های رله ایزوله شده امکان توالی‌های خاموشی هماهنگ را فراهم می‌کنند که در آن هشدارهای ارتعاش باعث بسته شدن شیرها، توقف موتور و ایزولاسیون فرآیند به ترتیب مناسب می‌شوند تا از آسیب تجهیزات جلوگیری شود.

مدارهای حفاظت موتور: اتصال به مدارهای راه‌انداز موتور و رله‌های اضافه بار، قطع برق موتور هنگام نشان دادن خرابی بلبرینگ، مشکلات روتور یا شل بودن مکانیکی. ماژول رله امکان حفاظت خودکار موتور را فراهم می‌کند که در آن پایش ارتعاش مکمل حفاظت اضافه جریان سنتی است و مشکلات مکانیکی را قبل از ایجاد خرابی‌های الکتریکی یا سوختن موتور تشخیص می‌دهد.

سیستم‌های اعلام هشدار: راه‌اندازی پنل‌های اعلام، چراغ‌های نشانگر و آلارم‌های صوتی که اپراتورها را از مشکلات ماشین‌آلات آگاه می‌کنند. هر خروجی رله می‌تواند به اولویت‌های هشدار مختلف اختصاص یابد—هشدار برای اطلاع‌رسانی اولیه، خطر برای اقدام فوری—با نشانگرهای بصری و صوتی که اطلاع‌رسانی چندلایه‌ای فراهم می‌کنند تا اپراتورها به تغییرات وضعیت تجهیزات به درستی پاسخ دهند.

⚙️ ویژگی‌های پیشرفته رابط رله

✓ ایزولاسیون گالوانیکی: حفاظت 2000 ولت AC ورودی به خروجی
✓ پیکربندی کنتاکت SPDT: گزینه‌های معمولاً باز و معمولاً بسته
✓ رتبه‌بندی بالای کنتاکت: ظرفیت سوئیچینگ 5 آمپر برای کنترل بار مستقیم
✓ نمایشگرهای وضعیت LED: تأیید بصری وضعیت رله
✓ تطابق با API 670: مطابق با استانداردهای صنعت نفت
✓ عمر طولانی کنتاکت: 10 میلیون عملیات مکانیکی

💼 مزایای معماری سیستم

ماژول 81672-01 در رک‌های استاندارد سری 3300 نصب می‌شود و سیگنال‌های منطقی را از مانیتورهای ارتعاش از طریق بک‌پلن رک دریافت می‌کند. این معماری یکپارچه، سیم‌کشی خارجی بین مانیتورها و ماژول‌های رله را حذف می‌کند، کار نصب را کاهش داده و با کم کردن نقاط اتصال که ممکن است دچار خرابی شوند، قابلیت اطمینان سیستم را افزایش می‌دهد.

خروجی‌های متعدد رله ماژول امکان استراتژی‌های مدیریت هشدار انعطاف‌پذیر را فراهم می‌کنند. یک رله را برای هشدارهای Alert که مشکلات در حال توسعه را به اپراتورها اطلاع می‌دهد، دیگری برای هشدارهای Danger که نیاز به اقدام فوری دارند، و رله‌های اضافی برای خطاهای سیستم یا نشانگر وضعیت بای‌پس پیکربندی کنید. این معماری هشدار چندسطحی پاسخ‌های تدریجی فراهم می‌کند که در آن مشکلات جزئی اطلاع‌رسانی ایجاد می‌کنند و شرایط بحرانی خاموشی خودکار را فعال می‌سازند.

🔧 نصب و پیکربندی

ماژول در اسلات کارت رک سری 3300 نصب می‌شود و از طریق کانکتورهای لبه‌ای به بک‌پلن رک متصل می‌گردد که برق و سیگنال‌های منطقی را از ماژول‌های پایش تأمین می‌کند. سیم‌کشی کنترل خارجی به ترمینال‌های پیچ‌خور روی پنل جلویی ماژول متصل می‌شود که ترمینال‌های مشترک، معمولاً باز و معمولاً بسته هر کانال رله به وضوح برچسب‌گذاری شده‌اند.

پیکربندی شامل اختصاص خروجی‌های رله به شرایط هشدار خاص مانیتور است. از ابزارهای پیکربندی رک یا سوئیچ‌های DIP (بسته به نسخه ماژول) برای نگاشت هشدارهای مانیتور ارتعاش به خروجی‌های رله استفاده کنید. این تخصیص انعطاف‌پذیر امکان استراتژی‌های هشدار سفارشی شده متناسب با نیازهای حفاظت ماشین‌آلات و معماری سیستم‌های کنترل تأسیسات را فراهم می‌کند.

📊 بهترین روش‌های سیم‌کشی

از روش‌های صحیح سیم‌کشی رله برای اطمینان از عملکرد قابل اعتماد و حداکثر عمر کنتاکت‌ها پیروی کنید. از سیم‌هایی با ضخامت مناسب برای جریان سوئیچ شده استفاده کنید—حداقل 14 AWG برای بارهای 5 آمپر. فاصله بین سیم‌کشی رله و کابل‌های سیگنال ولتاژ پایین را حفظ کنید تا از تداخل الکترومغناطیسی جلوگیری شود. سرکوب‌کننده‌های ولتاژ (RC snubber یا دستگاه‌های MOV) را روی بارهای القایی مانند سیم‌پیچ‌های موتور، شیرهای سلونوئیدی و سیم‌پیچ‌های کنتاکتور نصب کنید تا کنتاکت‌های رله را در برابر جهش‌های ولتاژ هنگام سوئیچینگ محافظت کنند.

نیازمندی‌های قطبیت کنتاکت برای تجهیزات متصل را بررسی کنید. برخی سیستم‌های کنترل به کنتاکت‌های معمولاً باز برای ورودی‌های هشدار نیاز دارند، در حالی که برخی دیگر از کنتاکت‌های معمولاً بسته برای عملکرد ایمن استفاده می‌کنند. پیکربندی کنتاکت SPDT هر دو گزینه را فراهم می‌کند و سازگاری با نیازهای ورودی سیستم کنترل متنوع را بدون نیاز به منطق رله خارجی ممکن می‌سازد.

📦 بسته کامل ماژول رله

یک ماژول خروجی رله بنتلی نوادا 81672-01، سخت‌افزار نصب رک، مجموعه‌های بلوک ترمینال، برچسب‌های سیم‌کشی، راهنمای پیکربندی، دستورالعمل‌های نصب و مستندات فنی شامل رتبه‌بندی کنتاکت‌ها، مشخصات ایزولاسیون و مدارهای پیشنهادی سرکوب ولتاژ برای حفاظت بارهای القایی.

وضعیت محصول: کاملاً نو، در بسته‌بندی کارخانه‌ای مهر و موم شده با ضمانت کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
