Product Description
راهحل جایگزینی و ارتقای Bently Nevada 330104-09-15-05-02-00 برای سری 3300 XL: انتقال روان تضمین شده

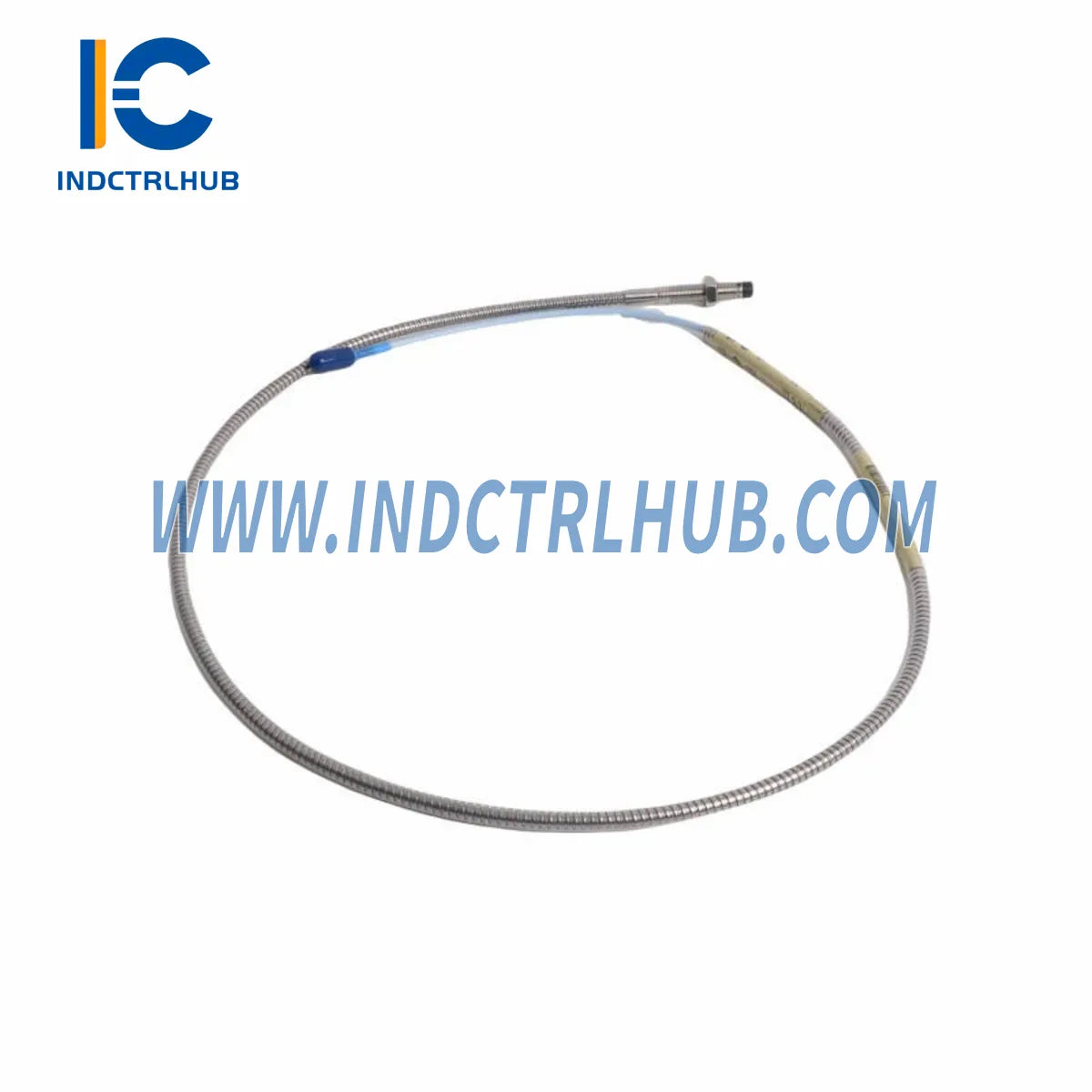

Bently Nevada 330104-09-15-05-02-00 یک سیستم ترنسدیوسر مجاورت دقیق است که برای پلتفرم 3300 XL طراحی شده است — یکی از پرکاربردترین معماریهای مانیتورینگ لرزش در حفاظت از ماشینآلات دوار. با افزایش سن نصبهای قدیمی و کاهش پنجرههای پشتیبانی OEM، مهندسان تأسیسات با فشار فزایندهای برای یافتن جایگزینهای تایید شده مواجه هستند که یکپارچگی سیگنال، تناسب ابعادی و گواهی سیستم را حفظ کرده و نیاز به بازسازی کامل رک را از بین میبرد.
این واحد مسیر ارتقای مستقیم و بدون تغییر ارائه میدهد: همان گام رزوه M10¡Á1، محدوده ولتاژ بایاس -24 VDC یکسان و تطابق کامل با API 670. چه در حال مدیریت یک توقف برنامهریزی شده باشید و چه پاسخ به خرابی ناگهانی، 330104-09-15-05-02-00 حلقه مانیتورینگ شما را با مشخصات OEM و بدون نیاز به تغییر فریمور بازمیگرداند.
جدول مقایسه سازگاری
| پارامتر | نسل قدیمی / پیشین | 330104-09-15-05-02-00 (فعلی) |
|---|---|---|
| پلتفرم سری | سری 3300 / 7200 | سری 3300 XL |
| قطر نوک پروب | ۸ میلیمتر | ۸ میلیمتر (بدون تغییر) |
| سایز رزوه | M10¡Á1 | M10¡Á1 (بدون تغییر) |
| طول کابل | متغیر | ۱۵ فوت (۴.۵۷ متر) داخلی |
| ولتاژ بایاس | -18 VDC اسمی | -24 VDC اسمی |
| ضریب مقیاس | ۲۰۰ mV/mil | ۲۰۰ mV/mil (بدون تغییر) |
| مطابقت با API 670 | جزئی | کامل |
| گارانتی | ناموجود (پایان عمر) | ۱۲ ماه |
راهحلهای ارتقا بدون درز
یک مهاجرت موفق سیستم 3300 XL فراتر از تعویض پروب است. هنگام جایگزینی واحد قدیمی خود با 330104-09-15-05-02-00، اطمینان حاصل کنید که اجزای همراه زیر به صورت موازی بررسی یا بهروزرسانی شدهاند تا دقت حلقه حفظ شده و از تریپهای ناخواسته جلوگیری شود:
- کابل افزایش طول ¡ª 3300 XL زرهدار ۴ متری: کابل داخلی روی 330104-09-15-05-02-00 باید با یک کابل افزایش طول 3300 XL تایید شده جفت شود تا به پروکسیمیتر برسد. اطمینان حاصل کنید که کابل موجود شما برای پلتفرم XL مناسب است. جایگزینی: کابل افزایش طول Bently Nevada 330130-040-03-CN | 3300 XL زرهدار ۴ متری.
- مانیتور پروکسیمیتر / لرزش ¡ª 3500/40M: هنگام ارتقا از رکهای دوره 3300، اطمینان حاصل کنید که نسخه فریمور ماژول ورودی/خروجی پروکسیمیتر 3500/40M شما به نسخه مورد نیاز برای پذیرش ولتاژ بایاس -24 VDC پروب XL بهروزرسانی شده است. مشاهده کنید: ماژول ورودی/خروجی پروکسیمیتر Bently Nevada 3500/40M 126615-01.
- مانیتور لرزهای پروکسیمیتر ۴ کاناله ¡ª 3500/42M: برای حلقههای ترکیبی لرزش شعاعی و لرزهای، پس از تعویض پروب باید 3500/42M دوباره پیکربندی شود. مرجع: مانیتور لرزش Bently Nevada 3500/42M 176449-02.
- پروب مجاورت همراه 8 میلیمتری ¡ª سری 330103: اگر دستگاه شما دارای اندازهگیری لرزش شعاعی دو پروبی (پیکربندی X¨CY) است، هر دو پروب را همزمان تعویض کنید تا ضریب مقیاسهای هماهنگ حفظ شود. مشاهده کنید: Bently Nevada 330103-00-10-10-02-00 پروب مجاورت 8 میلیمتری 3300 XL.
- مونتاژ مبدل مجاورت 3300 XL ¡ª 330801: برای نصبهایی که نیاز به کیت پیشمونتاژ شده پروب-کابل-پروکسیمیتور دارند، مونتاژ 330801 خطاهای انتهای کابل در محل را در طول پنجرههای نگهداری تعویض داغ حذف میکند. مشاهده کنید: Bently Nevada 330801-28-04-050-00-02 مونتاژ مبدل مجاورت 3300 XL.
- پروب مجاورت NSv ¡ª 330901: اگر تأسیسات شما در حال استانداردسازی روی پلتفرم NSv برای یاتاقانهای جدید است و در عین حال پروبهای XL قدیمی را روی ماشینهای موجود حفظ میکند، اطمینان حاصل کنید که هر دو سیستم از یک ریل منبع تغذیه مشترک استفاده میکنند. مرجع: Bently Nevada 330901-00-90-05-02-00 پروب مجاورت 3300 NSv.
- منبع تغذیه AC ¡ª 3300/12: اغلب هنگام ارتقاء از پیکربندیهای ترکیبی 3300/3500 نیاز به تعویض منبع تغذیه رک ۱۲ مانیتور است. قبل از راهاندازی پروب جدید، پایداری ولتاژ ریل را بررسی کنید. مشاهده کنید: Bently Nevada 3300/12 منبع تغذیه AC 190-250 ولت.
- مونتاژ PROXPAC XL ¡ª 330881: برای محیطهای دریایی یا با لرزش بالا که مونتاژهای زرهدار الزامی است، PROXPAC XL راهحلی یکپارچه سازگار با خانواده پروب 330104 ارائه میدهد. مشاهده کنید: Bently Nevada 330881-28-00-165-07-02 PROXPAC XL مبدل مجاورت.
سؤالات متداول راهنمای ارتقاء
Q1: آیا میتوانم 330104-09-15-05-02-00 را بدون تعویض کابل افزایش طول نصب کنم؟
A: فقط در صورتی که کابل افزایش طول موجود شما از نوع تایید شده 3300 XL باشد (شماره قطعات 330130-xxx یا 330854-xxx). کابلهای قدیمی سری 3300 یا 7200 دارای امپدانس مشخصه متفاوتی هستند و دقت ضریب مقیاس را تا ۵٪ کاهش میدهند. همیشه قبل از استفاده مجدد شماره قطعه کابل را بررسی کنید.
سوال 2: آیا ولتاژ بایاس -24 VDC نیاز به پیکربندی مجدد Proximitor دارد؟
پاسخ: اگر از پروب 3300 (غیر XL) مهاجرت میکنید، بله — کارت مانیتور 3500/40M یا 3500/42M باید برای محدوده بایاس XL دوباره پیکربندی شود. این تغییر پارامتر نرمافزاری در ابزار پیکربندی System 1 است و نیازی به تغییر سختافزاری ندارد.
سوال 3: آیا مدل 330104-09-15-05-02-00 در همان محفظه بلبرینگ پروب قدیمی من جا میگیرد؟
پاسخ: بله. رزوه M10¡Á1 و قطر نوک 8 میلیمتر با مدلهای قبلی 330104 یکسان است. فضای نصب فیزیکی تغییر نکرده است. فقط مسیر کابل داخلی را بررسی کنید، زیرا کابل 15 فوتی ممکن است با پیکربندی قبلی شما متفاوت باشد.
سوال 4: آیا میتوانم پروبهای XL و غیر XL را روی یک کارت مانیتور استفاده کنم؟
پاسخ: این کار توصیه نمیشود. ترکیب نسلهای مختلف پروب روی یک کارت 3500/40M باعث ناسازگاری ولتاژ بایاس شده و ممکن است هشدارهای نادرست ایجاد کند یا رویدادهای واقعی ارتعاش را مخفی کند. همه پروبها روی یک کارت کانال را همزمان تعویض کنید.
سوال 5: چه مدارکی همراه واحد ارائه میشود؟
پاسخ: هر واحد همراه با گواهی کالیبراسیون، برگه داده نصب و نمودار سیمکشی ارسال میشود. دفترچههای فنی کامل Bently Nevada نیز در صورت درخواست در دسترس است. برای دریافت بستههای مدارک با ما در [email protected] تماس بگیرید.
سوال 6: آیا مدل 330104-09-15-05-02-00 با نرمافزار System 1 Evolution سازگار است؟
پاسخ: بله. خانواده پروب 3300 XL به طور کامل توسط System 1 Evolution (نسخه 6.x و بالاتر) پشتیبانی میشود. نیازی به بهروزرسانی درایور نیست. قبل از راهاندازی، نسخه سرور System 1 خود را اگر نسخه 5.x یا پایینتر است، تأیید کنید.
تضمین گارانتی
هر واحد Bently Nevada 330104-09-15-05-02-00 که توسط Industrial Control Hub عرضه میشود، با گارانتی ۱۲ ماهه شامل نقصهای تولید، انحراف کالیبراسیون فراتر از مشخصات OEM و خرابی زودرس در شرایط عادی کار پشتیبانی میشود. پوشش گارانتی شامل موارد زیر است:
- تعویض یا تعمیر رایگان برای واحدهای تأیید شده معیوب در دوره گارانتی.
- هزینه بازگشت کالا برای ادعاهای گارانتی که در داخل سرزمین اصلی چین ایجاد شدهاند، پوشش داده میشود.
- پشتیبانی فنی از تیم مهندسی ما در طول دوره گارانتی ارائه میشود.
- بازتأیید کالیبراسیون در صورت درخواست و بدون هزینه اضافی تا ۶ ماه پس از خرید در دسترس است.
- گارانتی غیرقابل انتقال است و فقط برای خریدار اصلی اعمال میشود.
برای شروع درخواست گارانتی یا درخواست مدارک بازرسی پیش از ارسال، مستقیماً با تیم فنی ما تماس بگیرید.
