Product Description

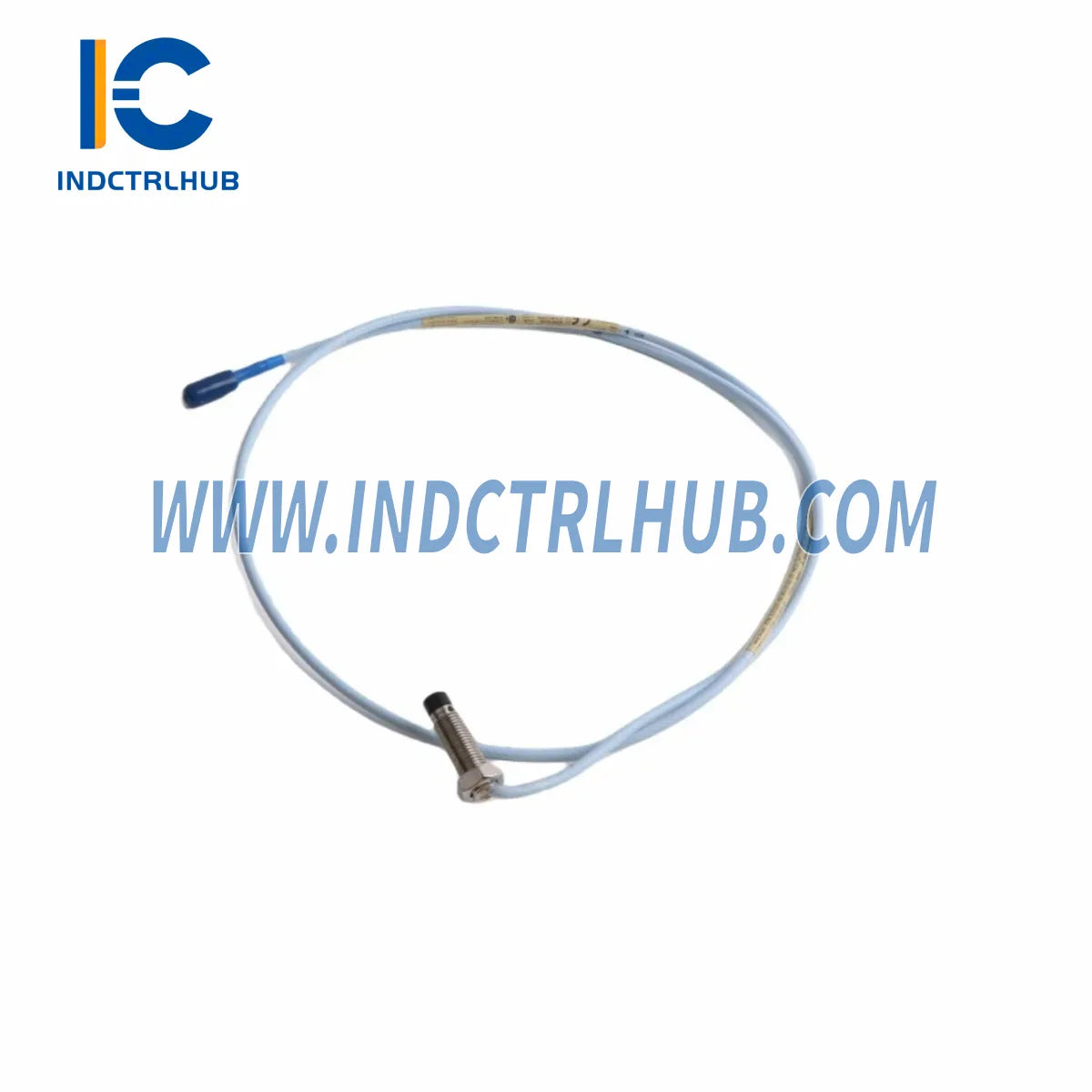

راهحل جایگزینی/ارتقاء Bently Nevada 330103-02-12-05-02-05 برای سری 3300 XL – انتقال روان تضمین شده
Bently Nevada 330103-02-12-05-02-05 یک سیستم ترنسدیوسر مجاورت با دقت بالا است که برای پلتفرم 3300 XL طراحی شده و اندازهگیری قابل اعتماد ارتعاش و موقعیت بدون تماس را در کاربردهای ماشینآلات دوار ارائه میدهد. چه در حال مهاجرت از نصب سری 3300 قدیمی باشید و چه در حال استانداردسازی زیرساخت پایش وضعیت کارخانه خود، این واحد مسیر ارتقاء تأیید شدهای را بدون هیچ گونه افت در زنجیره سیگنال فراهم میکند.
طراحی شده برای مهندسان و تیمهای اطمینان از قابلیت اطمینان که توربینها، کمپرسورها، پمپها و گیربکسها را در صنایع نفت و گاز، تولید برق و پتروشیمی مدیریت میکنند، مدل 330103-02-12-05-02-05 حدس و گمان را از مدرنسازی سیستمهای قدیمی حذف میکند. قطر نوک 5 میلیمتری، طول کابل 5 متری و پیکربندی درایور -05 آن بهصورت کارخانهای با رک مانیتور 3300 XL هماهنگ شده است تا سازگاری بدون نیاز به کالیبراسیون مجدد در محل را تضمین کند.
جدول مقایسه سازگاری
جدول مقایسه سازگاری
| پارامتر | استاندارد قدیمی 3300 | 330103-02-12-05-02-05 (3300 XL) |
|---|---|---|
| قطر نوک پروب | 8 میلیمتر | 5 میلیمتر |
| طول کابل | متغیر (برشخورده در محل) | 5 متر (خاتمه یافته در کارخانه) |
| نوع درایور | درایور استاندارد 3300 | درایور 3300 XL (-05) |
| دامنه ولتاژ گپ | -10 ولت تا -18 ولت | -10 ولت تا -18 ولت (کالیبره شده برای XL) |
| حساسیت | 7.87 ولت بر میلیمتر | 7.87 ولت بر میلیمتر (±0.5%) |
| دامنه دما | -35 درجه سانتیگراد تا +120 درجه سانتیگراد | -35 درجه سانتیگراد تا +177 درجه سانتیگراد |
| نوع کانکتور | BNC / سیم بدون روکش | زرهدار یکپارچه (-02) |
| گارانتی | ناموجود (پایان عمر) | 12 ماه |
راهحلهای ارتقاء بدون درز
یک مهاجرت موفق به 330103-02-12-05-02-05 نیاز به تعویض فقط پروب ندارد. هنگام جایگزینی ترنسدیوسر مجاورت استاندارد 3300 قدیمی خود با این واحد 3300 XL، اطمینان حاصل کنید که اجزای همراه زیر بهروزرسانی یا بهطور موازی بررسی شدهاند تا یکپارچگی سیگنال و گواهینامه سیستم حفظ شود:
- ؟ کابل افزایش طول (4 متر زرهدار): کابلهای قدیمی برشخورده در محل را با کابل افزایش طول Bently Nevada 330130-040-03-CN که در کارخانه خاتمه یافته است جایگزین کنید تا مشخصات امپدانس سیستم XL حفظ شده و نقاط شکست اتصالات میدانی حذف شوند.
- ? کابل اتصال (35 فوت زرهدار): برای مسیرهای رک به جعبه اتصال، به کابل اتصال Bently Nevada 16710-35 ارتقاء دهید — طراحی زرهدار سه هادی برای پاسخ فرکانسی بالاتر درایور XL مناسب است.
- ? کابل اتصال (25 فوت): برای مسیرهای کوتاهتر پنل، از کابل اتصال Bently Nevada 16710-25 استفاده کنید که مشخصات محافظت مشابه نمونه 35 فوت دارد.
- ? پروب نصب معکوس: در محفظههای یاتاقان محدود که دسترسی به پروب استاندارد محدود است، مدل 330103-02-12-05-02-05 را با پروب نصب معکوس Bently Nevada 330907 3300 NSv برای نصبهای M10¡Á1 جفت کنید.
- ? ? مانیتور ارتعاش: اطمینان حاصل کنید که رک مانیتور شما با XL سازگار است. مانیتور ارتعاش تک کاناله Bently Nevada 1900/27 راهحلی مقرونبهصرفه و مستقل برای نظارت در مقیاسهای کوچکتر ارتقاء ارائه میدهد.
- ? مانیتور دما: هنگام ارتقاء ترنسدیوسرهای نزدیکی، همزمان زنجیره نظارت حرارتی خود را با مانیتور دمای 6 کاناله Bently Nevada 3500/61 اعتبارسنجی کنید تا الزامات همنظارت API 670 را برآورده سازید.
- ? ماژول رله: خروجیهای رله هشدار و قطع باید پس از مهاجرت به XL دوباره نگاشت شوند. ماژول رله 16 کاناله Bently Nevada 3500/33 از پیکربندی SPDT برای رکهای مانیتور قدیمی و XL پشتیبانی میکند.
- ? ماژول اتصال زمین: اتصال زمین صحیح برای تطابق EMC سیستم XL حیاتی است. تأیید کنید که رک شما از ماژول اتصال زمین Bently Nevada 138257-01 استفاده میکند تا پس از ارتقاء پروب، از تداخل حلقه زمین جلوگیری شود.
- ؟ کابل اتصال زرهدار (17 فوت): برای نصبهای کوتاهمدت در اتاقهای کنترل جمعوجور، کابل اتصال Bently Nevada 16710-17 همان حفاظت زرهدار را در پیکربندی 17 فوت ارائه میدهد.
- ؟ ماژول TDI: اگر دامنه مهاجرت شما شامل گسترش ورودی/خروجی است، ماژول Bently Nevada 3500/22-01-01-01 TDI مستقیماً با رک 3500 ادغام میشود تا کانالهای ترنسدیوسر اضافی پس از ارتقا را پشتیبانی کند.
راهنمای بازسازی FAQ
سوال ۱: آیا مدل 330103-02-12-05-02-05 میتواند بدون تغییر ماژول درایور جایگزین پروب استاندارد 3300 شود؟
خیر. مشخصه -05 درایور مخصوص درایور 3300 XL است. نصب این پروب روی درایور استاندارد 3300 باعث کالیبراسیون نادرست ولتاژ گپ و خوانشهای نادرست ارتعاش میشود. همیشه شماره قطعه درایور روی رک مانیتور خود را قبل از سفارش بررسی کنید.
سوال ۲: گپ نصب صحیح برای مدل 330103-02-12-05-02-05 چقدر است؟
گپ نصب پیشنهادی 1.0 میلیمتر است (حدوداً خروجی DC برابر با -10.4 ولت). از ابزار کالیبره شده گپ و ولتمتر دقیق با مرجع به ترمینالهای خروجی درایور استفاده کنید. به تنظیم گپ پروب قدیمی اعتماد نکنید — پروب XL دارای منحنی حساسیت متفاوتی در انتهاها است.
سوال ۳: آیا کابل زرهدار یکپارچه (-02) با مسیرهای لولهکشی موجود سازگار است؟
پسوند -02 نشاندهنده کابل زرهدار یکپارچه کارخانهای است. قطر خارجی آن 6.35 میلیمتر است و با اتصالات استاندارد لوله 1/4 اینچ سازگار است. برای مسیرهای طولانیتر که نیاز به کابلهای توسعه میدانی دارند، از کابل توسعه 330130-040-03-CN استفاده کنید.
سوال ۴: آیا این پروب پس از نصب نیاز به برنامهریزی مجدد رک 3500 دارد؟
بله. پس از نصب فیزیکی، پیکربندی کانال رک 3500 باید از طریق نرمافزار System 1 یا Rack Configuration بهروزرسانی شود تا حساسیت پروب جدید (7.87 ولت بر میلیمتر) و محدوده گپ آن منعکس شود. عدم بهروزرسانی پیکربندی نرمافزار باعث هشدارهای کاذب یا عدم تشخیص خطا خواهد شد.
سوال ۵: فضای فیزیکی مورد نیاز برای پروب نوک ۵ میلیمتری در مقایسه با پروب قدیمی ۸ میلیمتری چقدر است؟
نوک ۵ میلیمتری نیاز به حداقل قطر سوراخ ۸ میلیمتر در نگهدارنده پروب دارد. نگهدارندههای پروب ۸ میلیمتری قدیمی سازگار نیستند — باید نگهدارنده پروب رزوهدار M10×1 جدید ساخته یا تهیه شود. برای کاربردهای نصب معکوس در محفظههای تنگ، به پروب نصب معکوس 330907 به عنوان جایگزین مراجعه کنید.
سوال ۶: آیا میتوانم پروبهای 3300 XL و 3300 استاندارد را در یک رک ترکیب کنم؟
خیر. Bently Nevada از ترکیب انواع پروب در یک رک مانیتور 3300 XL پشتیبانی نمیکند. همه کانالها باید از پروبها و درایورهای سری XL استفاده کنند تا گواهی سیستم تحت API 670 حفظ شود.
تضمین گارانتی
هر واحد Bently Nevada 330103-02-12-05-02-05 که توسط Industrial Control Hub عرضه میشود، با گارانتی ۱۲ ماهه شامل نقصهای ساخت، انحراف کالیبراسیون فراتر از مشخصات و خرابیهای اتصال در شرایط عادی کارکرد پشتیبانی میشود. شرایط گارانتی ما شامل موارد زیر است:
- ?? دوره پوشش: ۱۲ ماه از تاریخ ارسال
- ?? دامنه: نوک پروب، کابل داخلی، کانکتور و ماژول درایور (در صورت وجود)
- ?? راهحل: واحد جایگزین ظرف ۵ روز کاری پس از تأیید نقص ارسال میشود
- ?? مستندات: گواهی کالیبراسیون کامل و گزارش تست همراه با هر محموله ارائه میشود
- ?? پشتیبانی فنی: مهندسی کاربرد قبل از فروش و پشتیبانی راهاندازی پس از نصب از طریق ایمیل و تلفن در دسترس است
- ?? استثناها: آسیب فیزیکی ناشی از نصب نادرست، تماس شیمیایی فراتر از حد مجاز، یا تغییرات غیرمجاز
برای شروع درخواست گارانتی یا درخواست تعویض، با تیم فنی ما تماس بگیرید و شماره سفارش و توضیحی از نقص مشاهده شده را ارائه دهید.
