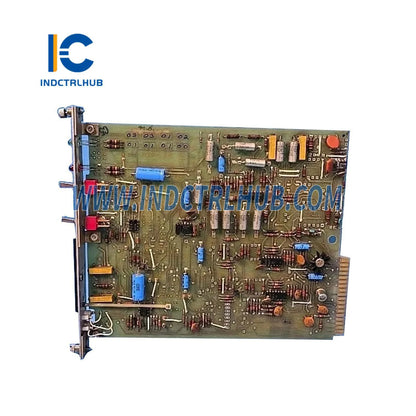

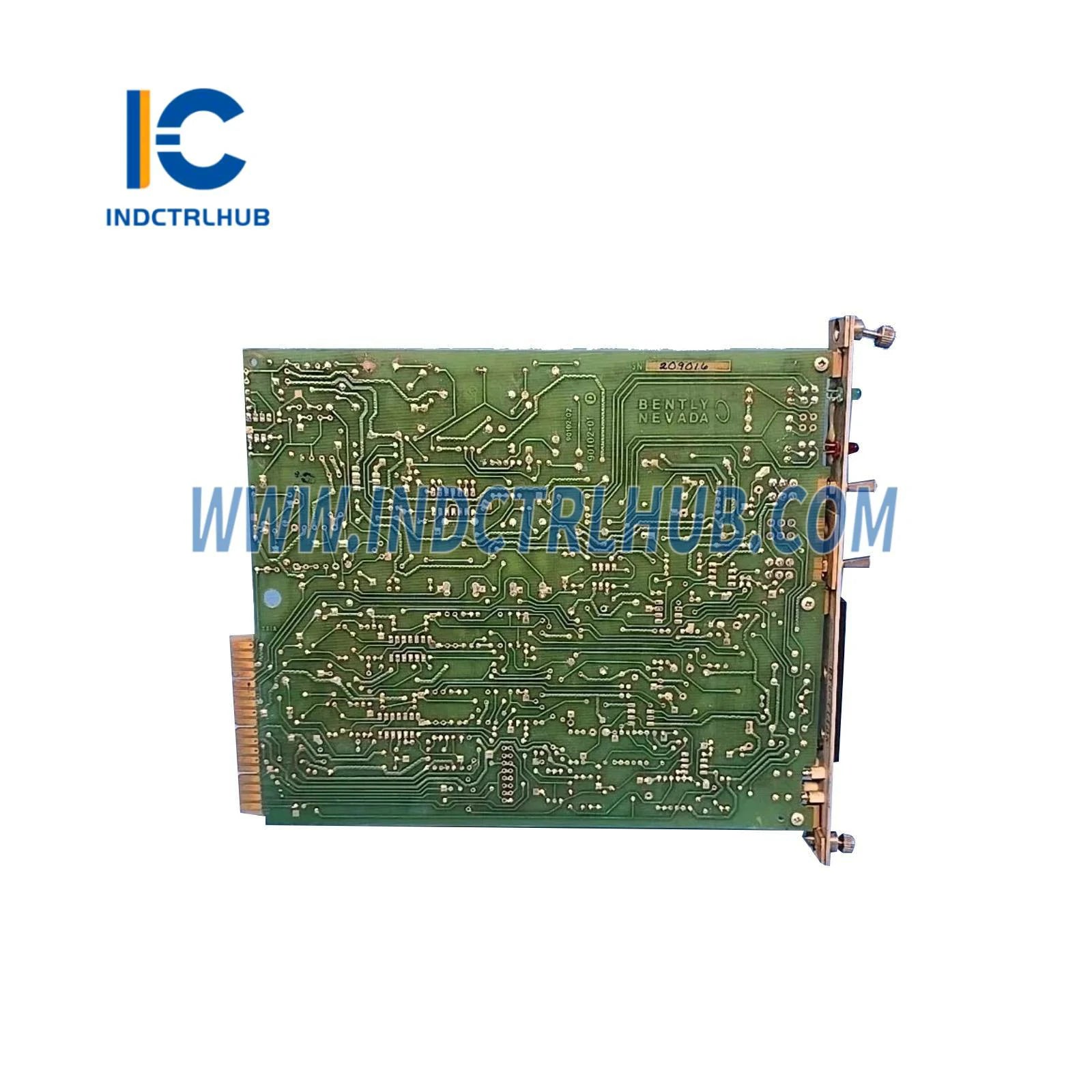

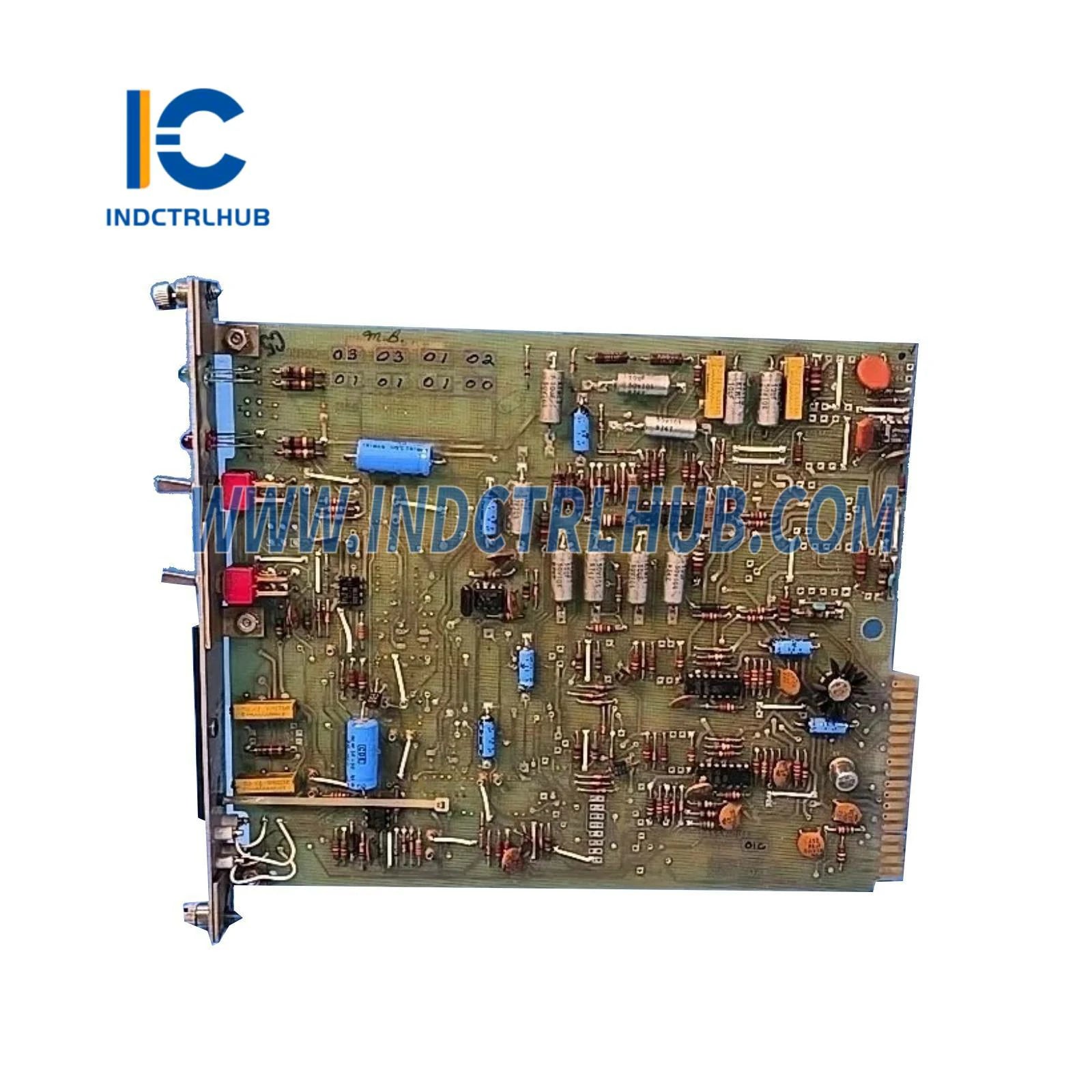

ماژول مانیتور دوگانه ارتعاش بنتلی نوادا 90100
ماژول مانیتورینگ ارتعاش دو کاناله با عملکرد بالا از پلتفرم حفاظت ماشینآلات سری 9000 بنتلی نوادا. 90100-03-06-01-02-02-01-02 اندازهگیری همزمان ارتعاشات XY و فاصله با دامنه 0-10 میل را فراهم میکند و تحلیل جامع ارتعاش شعاعی برای حفاظت و پایش وضعیت تجهیزات دوار حیاتی ارائه میدهد.
📊 مشخصات مانیتور ارتعاش
شماره قطعه: 90100-03-06-01-02-02-01-02
کد پیکربندی: 03-06-01-02-02-01-02
نوع ماژول: مانیتور دوگانه ارتعاش با اندازهگیری فاصله
پلتفرم سیستم: پایش ماشینآلات سری 9000
کانالهای اندازهگیری: ارتعاش XY بهعلاوه فاصله (در مجموع 3 کانال)
دامنه ارتعاش: 0-10 میل قله به قله
دامنه فاصله: وابسته به پروب مجاورت (معمولاً 40-200 میل)
پاسخ فرکانسی: 10-1000 هرتز (ارتعاش)
دقت: ±5٪ از مقیاس کامل
مراحل هشدار: هشدار و خطر برای هر کانال
خروجیهای رله: کنتاکتهای Form C (SPDT) برای هر هشدار
خروجیهای آنالوگ: 4-20 میلیآمپر متناسب با دامنه ارتعاش
نمایشگر: نمودار میلهای LED پنل جلو و نمایش دیجیتال
نوع ورودی: پروب مجاورت (3300 XL یا سازگار)
ورودی برق: 24 ولت DC یا 115/230 ولت AC
دمای کاری: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
نصب: نصب در رک یا پنل سری 9000
گواهینامهها: مطابق با UL، CE، CSA، API 670
🎯 فلسفه پایش ارتعاش دو کاناله XY
اندازهگیری ارتعاش شعاعی نیازمند دو پروب مجاورت عمود بر هم (محورهای X و Y) است تا حرکت مداری کامل شفت دوار را ثبت کند. معماری دو کاناله 90100 سیگنالهای ارتعاش X و Y را همزمان پردازش میکند و جابجایی قله به قله، بزرگی برداری و روابط فازی را محاسبه میکند که رفتار دینامیکی روتور را نشان میدهد و در اندازهگیری تکمحوری قابل مشاهده نیست.
اندازهگیری فاصله یکپارچه، پایش موقعیت استاتیک شفت را فراهم میکند و امکان تشخیص رشد حرارتی، سایش یاتاقان و خمیدگی روتور را که به صورت تغییرات موقعیت متوسط شفت به جای دامنه ارتعاش ظاهر میشوند، میدهد. این پایش سه پارامتری (ارتعاش X، ارتعاش Y، فاصله) ارزیابی جامع وضعیت شفت را از یک ماژول واحد ارائه میدهد.
🏭 کاربردهای حفاظت از ماشینآلات حیاتی
پایش توربین بخار: در توربینهای بخار که ارتعاش شعاعی نشاندهنده عدم تعادل روتور، ناهماهنگی، مشکلات یاتاقان یا آسیب پره است، استفاده شود. جفت پروبهای مجاورت XY را در هر محل یاتاقان نصب کنید و سیگنالها را به ماژولهای 90100 برای نظارت مداوم ارسال کنید. هشدارهای Alert را در 3 میل و هشدارهای Danger را در 5 میل طبق دستورالعملهای API 670 تنظیم کنید و خروجیهای رله را به سیستمهای قطع توربین برای حفاظت خودکار متصل نمایید.
حفاظت کمپرسور گریز از مرکز: ارتعاش روتور کمپرسور را برای تشخیص شرایط ناپایداری، خرابی یاتاقانها و بیثباتی روتور پایش کنید. قابلیت اندازهگیری XY امکان تحلیل مدار را فراهم میکند که مهندسان الگوهای حرکت شفت را مشاهده میکنند—مدارهای دایرهای نشاندهنده مشکلات تعادل، مدارهای بیضوی نشاندهنده ناهماهنگی و الگوهای نامنظم نشاندهنده نقص یاتاقان یا ساییدگی روتور است.
پایش موتورهای بزرگ: ارتعاش روتور موتورهای بالای 500 اسب بخار را که خرابیهای مرتبط با ارتعاش باعث توقفهای پرهزینه میشود، رصد کنید. اندازهگیری فاصله، اکسنتریسیته روتور و پیشرفت سایش یاتاقان را تشخیص میدهد و نگهداری پیشبینیکننده را ممکن میسازد که تعویض یاتاقان را قبل از وقوع خرابیهای فاجعهبار برنامهریزی میکند. دامنه 0-10 میل برای اکثر کاربردهای موتور که سطح ارتعاش در حالت عادی زیر 5 میل است، مناسب است.
نظارت شفت پمپ: ارتعاش شعاعی پمپهای حیاتی—پمپهای تغذیه دیگ بخار، پمپهای خط لوله، پمپهای فرآیندی—که ارتعاش نشاندهنده کاویتاسیون، آسیب پروانه یا سایش یاتاقان است را پایش کنید. اندازهگیری دو کاناله امکان تشخیص ناپایداریهای هیدرولیکی را میدهد که الگوهای ارتعاش جهتدار تولید میکنند و فقط از طریق تحلیل مدار XY قابل مشاهده هستند.
⚙️ ویژگیهای پیشرفته تحلیل ارتعاش
✓ قابلیت مدار XY: اندازهگیری همزمان X و Y برای تحلیل مدار
✓ اندازهگیری فاصله: پایش موقعیت استاتیک شفت
✓ محاسبه قله به قله: اندازهگیری واقعی دامنه ارتعاش
✓ هشدارهای مستقل: نقاط تنظیم جداگانه برای هر محور
✓ نمایش نمودار میلهای: نمایش بصری سطح ارتعاش
✓ مطابقت با API 670: رعایت استانداردهای حفاظت صنعتی
💼 مزایای یکپارچهسازی سیستم
90100 بهطور یکپارچه در سیستمهای پایش سری 9000 بنتلی نوادا ادغام میشود و سختافزار نصب، منابع تغذیه و روشهای پیکربندی مشترک با سایر ماژولهای 9000 را به اشتراک میگذارد. این استانداردسازی طراحی سیستم را ساده میکند، موجودی قطعات یدکی را کاهش میدهد و امکان اجرای مهندسی یکنواخت در کاربردهای مختلف پایش را فراهم میآورد.
خروجیهای آنالوگ 4-20 میلیآمپر مستقیماً به سیستمهای DCS، PLC یا ثبتکنندههای نمودار برای روندگیری مداوم و تحلیل تاریخی متصل میشوند. خروجیهای رله با سیستمهای قطع اضطراری، مدارهای توقف توربین یا پنلهای اعلام هشدار ادغام میشوند و گزینههای مدیریت هشدار انعطافپذیری را ارائه میدهند که نیازهای حفاظت خاص تأسیسات را برآورده میکند.
🔧 نصب و پیکربندی
ماژول در رکهای استاندارد سری 9000 یا محفظههای صنعتی نصب میشود و اتصالات ترمینال پیچدار برای ورودیهای پروب مجاورت، برق و خروجیها دارد. نصب نیازمند نصب صحیح پروب مجاورت است—فاصله 45 درجه یا 90 درجه بین پروبهای X و Y حفظ شود، پروبها عمود بر سطح شفت باشند و ولتاژ فاصله در محدوده خطی (معمولاً -8 تا -16 ولت DC) قرار داشته باشد.
پیکربندی با استفاده از تنظیمات پنل جلو یا ابزارهای پیکربندی خارجی انجام میشود. آستانههای هشدار را تنظیم کنید، مقیاس خروجی را تنظیم نمایید و دامنه ولتاژ فاصله را برای تطابق با سیستمهای پروب مجاورت نصب شده پیکربندی کنید. ماژول پیکربندی را در حافظه غیر فرار ذخیره میکند و تنظیمات را در طول قطع و وصل برق حفظ مینماید.
📊 نیازمندیهای سیستم پروب مجاورت
90100 نیازمند سیستمهای پروب مجاورت بنتلی نوادا 3300 XL یا جایگزینهای سازگار است. هر محل اندازهگیری XY به دو پروب مجاورت (محورهای X و Y) بهعلاوه یک پروب مرجع فاصله نیاز دارد که در مجموع سه پروب برای هر یاتاقان است. پروبها به ماژولهای پروکسیمیتور متصل میشوند که سیگنالهای پروب را قبل از ارسال به مانیتور 90100 پردازش میکنند.
نصب پروب مجاورت برای اندازهگیری دقیق حیاتی است. پروبها را در مکانهایی با سطح شفت صاف و بدون شیار کلید، سطوح کوپلینگ یا نقص سطح نصب کنید. فاصله مناسب پروب تا شفت (معمولاً 40-80 میل) را حفظ کنید تا عملکرد در محدوده خطی تضمین شود. از کابلهای افزایشی با رتبهبندی مناسب برای سیستمهای پروب مجاورت استفاده کنید تا کاهش سیگنال به حداقل برسد.
📦 بسته کامل مانیتور
یک ماژول مانیتور دوگانه ارتعاش بنتلی نوادا 90100-03-06-01-02-02-01-02، سختافزار نصب برای نصب در رک سری 9000، مجموعه بلوکهای ترمینال، راهنمای پیکربندی، توصیههای نقاط تنظیم هشدار طبق API 670 و مستندات فنی شامل نیازمندیهای سیستم پروب مجاورت و نمودارهای سیمکشی.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با ضمانت کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
