Product Description

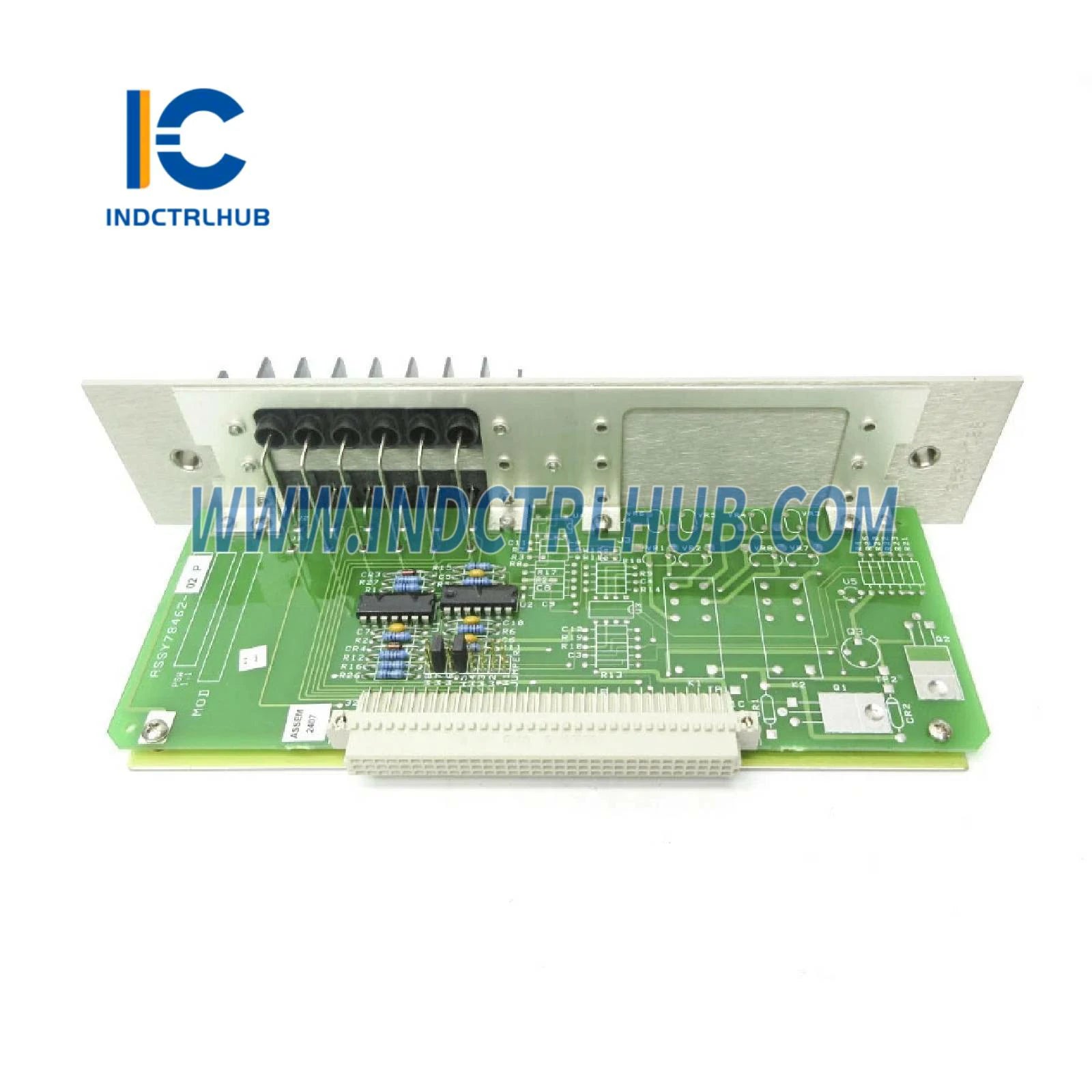

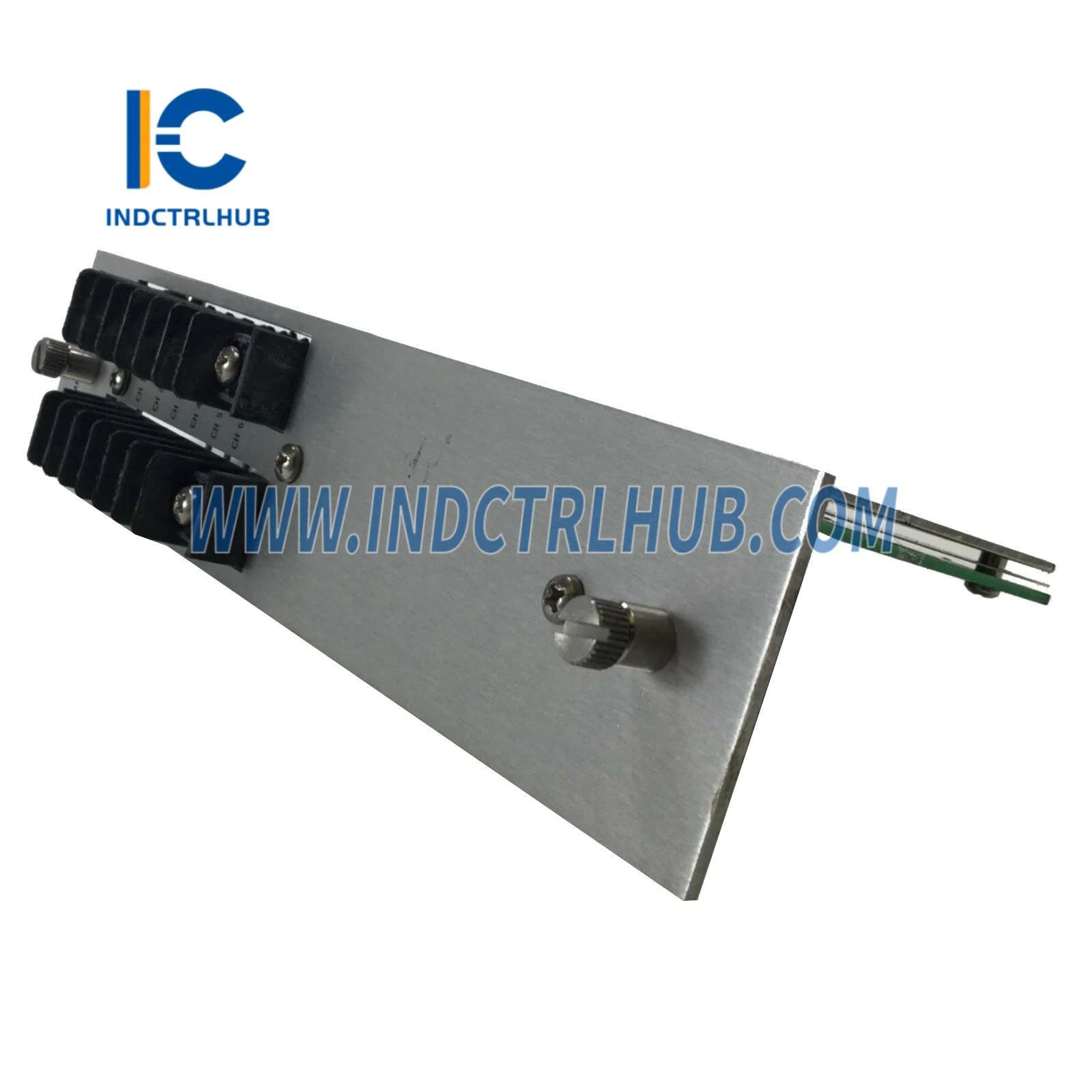

مانیتور دمای شش کاناله بنتلی نوادا 82364-01
ماژول مانیتورینگ دمای با چگالی بالا از پلتفرم سری 3300/30 بنتلی نوادا. 82364-01 شش کانال ورودی ترموکوپل مستقل را در قالبی جمعوجور ارائه میدهد که امکان نظارت جامع حرارتی بر ماشینآلات حیاتی را با کاهش هزینههای سختافزاری و فضای پنل نسبت به گزینههای تک کاناله فراهم میکند.
🌡️ مشخصات مانیتور دما

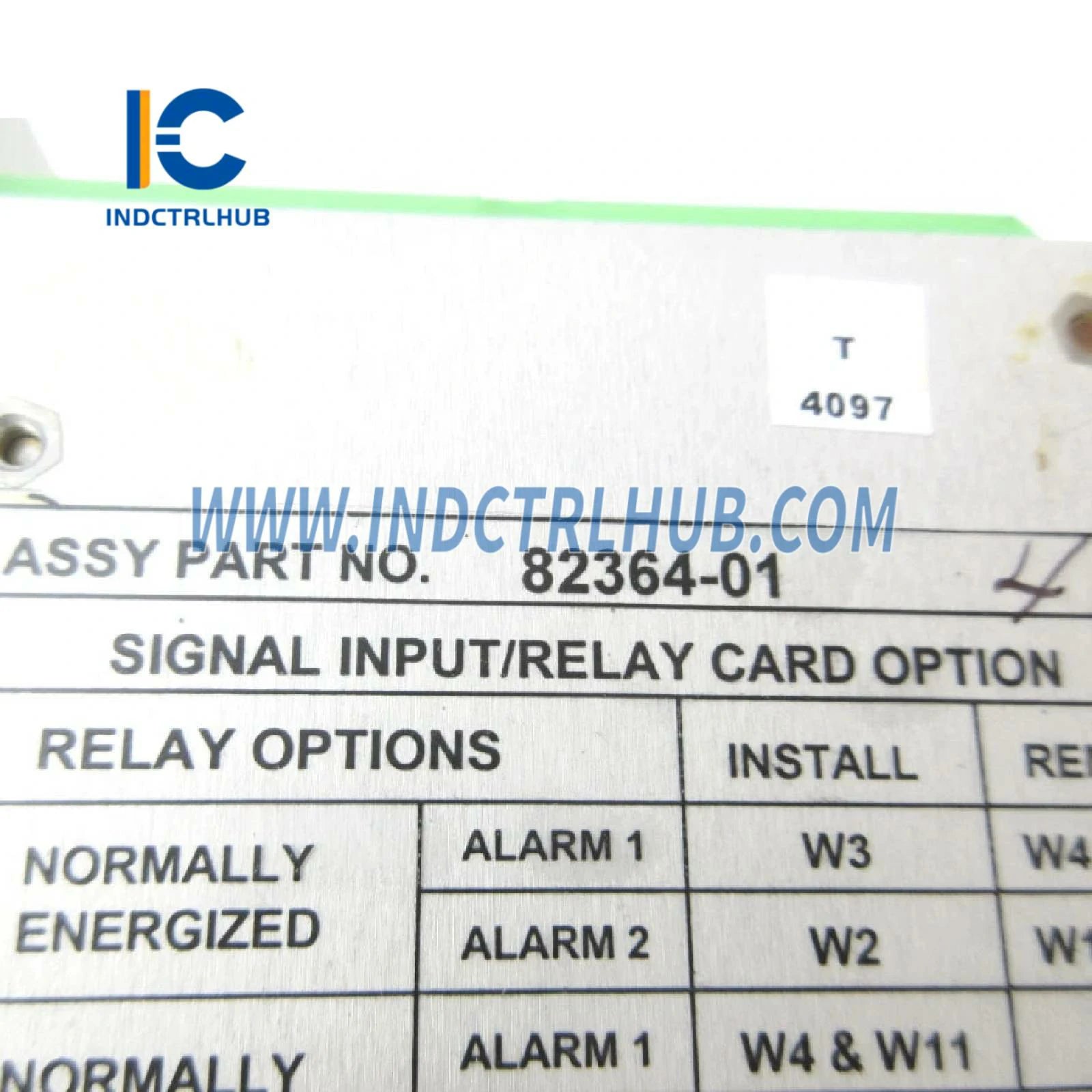

شماره قطعه: 82364-01
سری ماژول: مانیتور شش کاناله 3300/30
نوع ورودی: ورودیهای ترموکوپل (TC)
تعداد کانال: شش کانال دمای مستقل
انواع ترموکوپل: J، K، T، E، R، S، B (قابل تنظیم برای هر کانال)
دامنه دما: -200°C تا +1370°C (بسته به نوع TC)
دقت: ±1°C یا ±0.5% از مقدار خوانده شده (هر کدام بزرگتر باشد)
وضوح: وضوح نمایش 0.1°C
جبرانسازی اتصال سرد: مرجع داخلی خودکار
قابلیت آلارم: نقاط تنظیم بالا/پایین برای هر کانال
خروجی رله: کنتاکتهای آلارم قابل تنظیم
خروجی آنالوگ: 4-20mA برای هر کانال (اختیاری)
نمایشگر: LCD چند کاناله با انتخاب کانال
ارتباطات: Modbus RTU/TCP، RS-485
ورودی برق: 24 ولت DC یا 100-240 ولت AC یونیورسال
دمای کاری: محیطی -20°C تا +65°C
نصب: نصب روی ریل DIN یا پنل
گواهینامهها: UL، CE، CSA، ATEX
🎯 استراتژی کارایی مانیتورینگ چند کاناله
معماریهای سنتی مانیتورینگ دما برای هر نقطه اندازهگیری از مانیتورهای تک کاناله جداگانه استفاده میکنند که فضای پنل زیادی اشغال کرده و هزینههای سختافزاری را افزایش میدهد. طراحی شش کاناله 82364-01، مانیتورینگ دما را در یک ماژول جمعوجور متمرکز میکند و فضای نصب را تا 70٪ کاهش میدهد در حالی که عملکرد مستقل کانالها، منطق آلارم و قابلیتهای خروجی را حفظ میکند.
این رویکرد با چگالی بالا صرفهجویی قابل توجهی در هزینهها در نصبهای بزرگ با نظارت بر دهها نقطه دما ارائه میدهد. یک توربین با دوازده اندازهگیری دمای یاتاقان تنها به دو ماژول شش کاناله نیاز دارد به جای دوازده واحد تک کاناله، که هزینههای سختافزاری را کاهش داده، سیمکشی را ساده میکند و راهاندازی را از طریق پیکربندی متمرکز تسریع میبخشد.
🏭 کاربردهای جامع نظارت حرارتی
آرایههای دمای یاتاقان توربین: نظارت بر دماهای متعدد یاتاقانها در توربینهای بخار، توربینهای گازی و توربینهای آبی که هر یاتاقان نیاز به نظارت حرارتی مداوم دارد. برای هر بخش توربین—یاتاقانهای فشار بالا، یاتاقانهای میانی، یاتاقانهای فشار پایین—یک ماژول 82364-01 نصب کنید که هر کانال محل یاتاقان خاصی را نظارت میکند. نقاط تنظیم آلارم تدریجی (هشدار در 85°C، خطر در 95°C) را مطابق با دستورالعملهای API 670 برای حفاظت جامع یاتاقانها پیکربندی کنید.
پروفایل دمای مرحله کمپرسور: دماها را در کمپرسورهای چند مرحلهای دنبال کنید که دماهای بین مراحل نشاندهنده کارایی فشردهسازی و شناسایی شرایط غیرعادی هستند. قابلیت شش کاناله امکان پروفایل حرارتی کامل مرحله به مرحله—دمای مکش، دمای تخلیه، دماهای بین مراحل—را فراهم میکند که از طریق تحلیل الگوهای دما کاهش عملکرد، گرفتگی یا مشکلات مکانیکی را آشکار میسازد.
نظارت دمای سیمپیچ موتور: ترموکوپلها را در سیمپیچهای استاتور موتورهای بزرگ در چندین نقطه جاسازی کنید تا نقاط داغ که نشاندهنده تخریب عایق، خرابی سیستم خنککننده یا بارگذاری نامتعادل هستند را شناسایی کنید. ماژول شش کاناله همه مناطق سیمپیچ را همزمان نظارت میکند و امکان شناسایی گرمای موضعی را فراهم میآورد که اندازهگیریهای تک نقطهای ممکن است از آن غافل شوند.
نقشهبرداری حرارتی تجهیزات فرآیندی: پروفایلهای دمای دقیق را در کورهها، کورههای دوار، راکتورها و مبدلهای حرارتی ایجاد کنید که یکنواختی دما برای کیفیت محصول حیاتی است. ترموکوپلها را در نقاط استراتژیک—مناطق ورودی، مناطق واکنش، مناطق خروجی—نصب دهید و ماژول شش کاناله نقشهبرداری حرارتی کامل را ارائه میدهد که گرادیانهای دما، نقاط داغ و ناکارآمدیهای خنککننده را نشان میدهد.
⚙️ ویژگیهای پیشرفته چند کاناله
✓ شش کانال مستقل: اندازهگیری، آلارمها و خروجیهای جداگانه
✓ انواع ترموکوپل ترکیبی: انواع مختلف TC برای هر کانال
✓ آلارمهای کانال فردی: نقاط تنظیم بالا/پایین مستقل
✓ جبرانسازی خودکار اتصال سرد: اندازهگیری دقیق TC
✓ نمایشگر چند کاناله: مشاهده متوالی کانالها
✓ ارتباط Modbus: دسترسی به همه کانالها از طریق یک رابط واحد
💼 مزایای نصب و پیکربندی
معماری شش کاناله به طور چشمگیری نیروی کار نصب را نسبت به چندین مانیتور تک کاناله کاهش میدهد. یک اتصال برق، یک کابل ارتباطی و نصب متمرکز جایگزین شش اتصال برق، شش کابل ارتباطی و شش محل نصب برای مانیتورهای جداگانه میشود. این تجمیع زمان نصب را تا 60٪ کاهش داده و چیدمان پنل و مدیریت کابل را ساده میکند.
کارایی پیکربندی از طریق برنامهنویسی متمرکز بهبود مییابد که در آن مهندسان آستانههای آلارم، نوع ترموکوپل و خروجیها را برای همه شش کانال از طریق یک رابط واحد تنظیم میکنند. این رویکرد متمرکز پیکربندی یکنواخت در کانالها را تضمین کرده، خطاهای برنامهنویسی را کاهش داده و راهاندازی را نسبت به پیکربندی چند مانیتور جداگانه تسریع میبخشد.
🔧 راهنمای نصب ترموکوپل
هر کانال ورودیهای استاندارد ترموکوپل را با سیمکشی مناسب از سنسور به ترمینالهای ماژول میپذیرد. از سیمکشی ترموکوپل با درجه مناسب که با نوع سنسور مطابقت دارد استفاده کنید—سیم نوع K برای ترموکوپلهای نوع K—تا دقت اندازهگیری حفظ شود. از استفاده سیم مسی برای سیمکشی ترموکوپل خودداری کنید زیرا باعث خطاهای اندازهگیری به دلیل اتصالات فلزات ناهمسان میشود.
ترموکوپلها را مطابق مشخصات سازنده نصب کنید و اطمینان حاصل کنید که تماس حرارتی مناسبی با سطوح نظارت شده دارند. برای اندازهگیری دمای فرآیند از اتصالات فشاری، برای نظارت دمای یاتاقان از نصبهای فنری و برای کاربردهای دمای بالا از سختافزار نصب مناسب استفاده کنید. در هنگام نصب قطبیت ترموکوپل را بررسی کنید—قطبیت معکوس باعث خوانش نادرست دما میشود.
📊 معماری یکپارچهسازی سیستم
82364-01 با سیستمهای DCS، PLC و SCADA از طریق گزینههای رابط متعدد یکپارچه میشود. خروجیهای آنالوگ (4-20mA برای هر کانال) به ورودیهای آنالوگ کنترلر برای کنترل حلقه بسته و روندگیری متصل میشوند. خروجیهای رله سیگنالهای آلارم گسسته برای پنلهای اعلام و سیستمهای خاموشی اضطراری فراهم میکنند. ارتباط Modbus دادههای همه کانالها را از طریق یک رابط ارتباطی به سیستمهای نظارتی ارسال میکند.
قابلیت Modbus چند کاناله امکان جمعآوری دادههای کارآمد را فراهم میکند که یک اتصال ارتباطی دادهها را از شش نقطه دما بازیابی میکند و سیمکشی ارتباطی و بار شبکه را نسبت به پرسوجوی شش مانیتور جداگانه کاهش میدهد. این کارایی در نصبهای بزرگ که صدها نقطه دما را در تجهیزات توزیع شده نظارت میکنند حیاتی است.
📦 بسته کامل مانیتور
یک ماژول مانیتور دمای شش کاناله بنتلی نوادا 82364-01، سختافزار نصب (ریل DIN یا نصب پنل)، مجموعه بلوک ترمینال برای شش ورودی ترموکوپل، نرمافزار پیکربندی (در صورت وجود)، راهنمای سیمکشی ترموکوپل، توصیههای نقاط تنظیم آلارم و مستندات فنی شامل انواع ترموکوپلهای پشتیبانی شده و دامنههای دما.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با گارانتی کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
