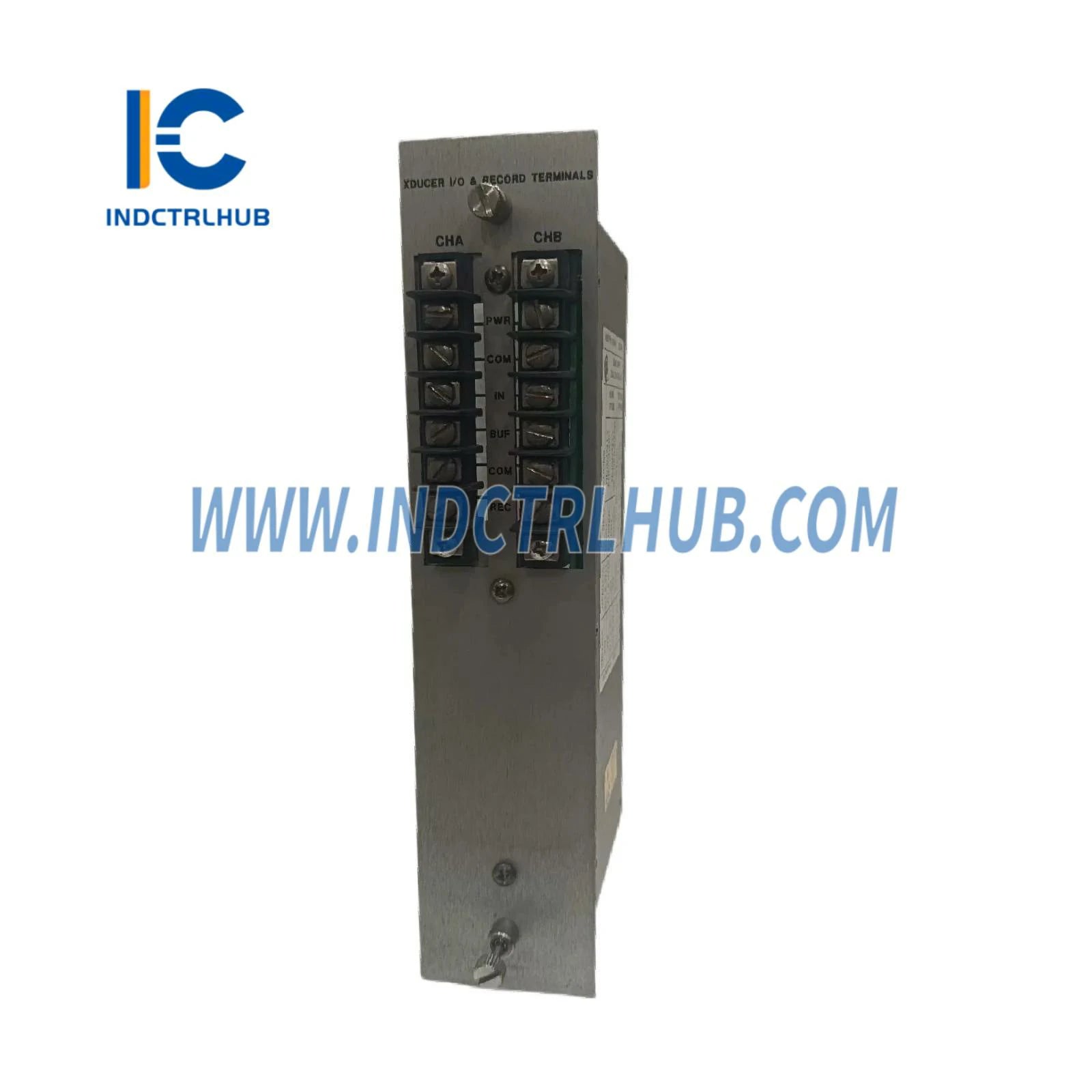

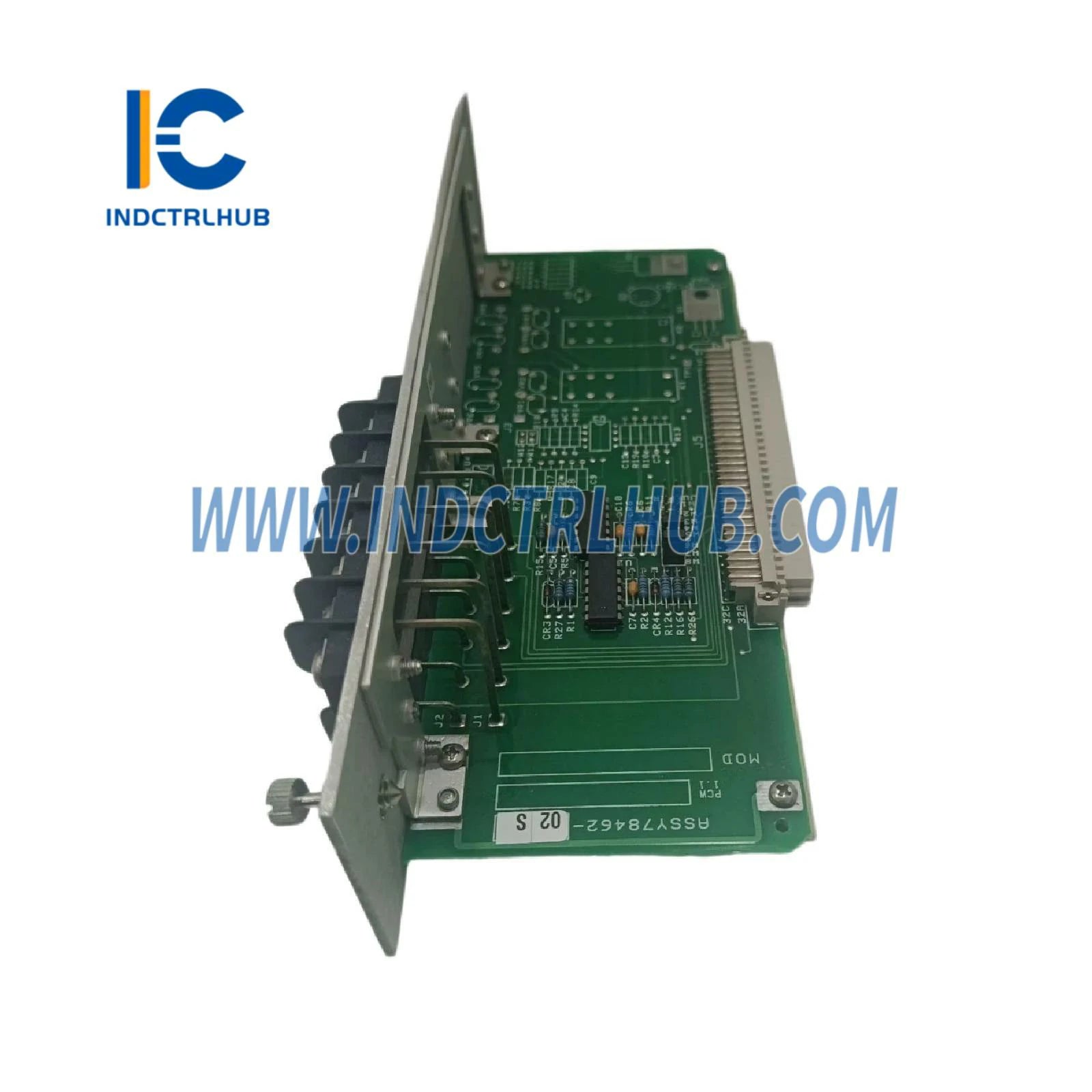

ماژول ترمینال ورودی/خروجی XDCR مدل Bently Nevada 78462-02-S
ماژول ترمینال ورودی/خروجی مبدل تخصصی از پلتفرم ابزار دقیق سری 3300 شرکت Bently Nevada. 78462-02-S قابلیتهای پیشرفته تقویت سیگنال و رابط را برای حسگرهای ارتعاش لرزهای فراهم میکند و امکان پایش جامع وضعیت ماشینآلات با مدیریت هشدار یکپارچه و توزیع خروجی را میسر میسازد.
🔌 مشخصات ماژول ترمینال
شماره قطعه: 78462-02-S
نوع ماژول: ترمینال ورودی/خروجی XDCR ویژه با پشتیبانی لرزهای
سازگاری سیستم: سیستمهای پایش سری 3300
پشتیبانی مبدل: حسگرهای سرعت و شتاب لرزهای
پیکربندی ورودی: ورودیهای تفاضلی یا تکسر
سازگاری حسگر: شتابسنجهای ICP/IEPE، مبدلهای سرعت
پاسخ فرکانسی: 1-10,000 هرتز (نقاط -3dB)
دامنه دینامیکی: >80 دسیبل
تقویت سیگنال: تقویت و فیلترینگ یکپارچه
انواع خروجی: سیگنالهای حسگر با بافر، آنالوگ 4-20 میلیآمپر
قابلیت هشدار: آستانههای قابل برنامهریزی بالا/پایین
ولتاژ تحریک: جریان ثابت برای حسگرهای ICP (18-24 ولت)
نوع ترمینال: اتصالات پیچگیرهای
ورودی برق: 24 ولت DC یا 115/230 ولت AC
دامنه عملکرد: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
نصب: نصب روی ریل DIN یا پنل
گواهینامهها: UL، CE، CSA، API 670
🎯 استراتژی رابط مبدل لرزهای
پایش ارتعاش لرزهای مدرن نیازمند تقویت سیگنال پیشرفته است که سیگنالهای کمسطح حسگر را تقویت، نویز الکتریکی را فیلتر، تحریک حسگر را فراهم و اندازهگیریهای ارتعاش را به خروجیهای استاندارد برای سیستمهای کنترل تبدیل میکند. ماژول ترمینال 78462-02-S این عملکردها را در یک بسته واحد جمعآوری کرده و نیاز به تقویتکنندههای سیگنال، منابع تغذیه و ماژولهای رابط جداگانه را از بین میبرد.
تحریک جریان ثابت یکپارچه ماژول امکان اتصال مستقیم شتابسنجهای ICP (پیزوالکتریک مدار مجتمع) را بدون نیاز به منابع تغذیه خارجی فراهم میکند. این امر نصب را با کاهش تعداد قطعات، کم کردن پیچیدگی سیمکشی و افزایش قابلیت اطمینان سیستم از طریق کاهش نقاط اتصال که ممکن است دچار خرابی شوند، ساده میکند.
🏭 کاربردهای پیشرفته پایش ارتعاش
نظارت بر ماشینآلات با سرعت بالا: پایش ارتعاش تجهیزات دوار با سرعت بالا مانند توربینها، کمپرسورها، سانتریفیوژها که پاسخ فرکانسی گسترده، هم نشانههای عدم تعادل فرکانس پایین و هم الگوهای نقص بلبرینگ فرکانس بالا را ثبت میکند. پهنای باند 1-10,000 هرتز ماژول امکان تشخیص فرکانسهای مش چرخدنده، فرکانسهای نقص بلبرینگ و فرکانسهای عبور پره که نشاندهنده مشکلات مکانیکی در حال توسعه هستند را فراهم میآورد.
تشخیص دقیق بلبرینگ: استفاده از شتابسنجهای ICP برای پایش پیشرفته وضعیت بلبرینگ که در آن نشانههای ارتعاش فرکانس بالا نقصهای بلبرینگ را که برای حسگرهای سرعت نامرئی است، آشکار میکند. دامنه دینامیکی بالای ماژول (>80 دسیبل) هم نقصهای اولیه با دامنه کم و هم خرابیهای پیشرفته با دامنه بالا را ثبت میکند و برنامههای نگهداری پیشبینی را ممکن میسازد که تعویض بلبرینگ را بر اساس وضعیت واقعی به جای بازههای زمانی ثابت برنامهریزی میکند.
تحلیل ارتعاش چندمحوری: نصب چندین حسگر لرزهای که اجزای ارتعاش افقی، عمودی و محوری را اندازهگیری میکنند برای ارزیابی جامع وضعیت ماشینآلات. ماژول ترمینال سیگنالهای چند حسگر را پردازش کرده و توصیف کامل ارتعاش را ارائه میدهد که الگوهای ارتعاش جهتدار را نشان میدهد و انواع خاص خطا را مشخص میکند—ارتعاش افقی نشاندهنده عدم تعادل، ارتعاش عمودی نشاندهنده شل بودن و ارتعاش محوری نشاندهنده ناهماهنگی است.
پایش تجهیزات فرآیندی: ردیابی ارتعاش پمپها، فنها، نقالهها و سایر تجهیزات فرآیندی که پایش لرزهای مشکلات مکانیکی را قبل از ایجاد توقفهای ناخواسته تشخیص میدهد. آستانههای هشدار قابل برنامهریزی ماژول امکان استراتژیهای حفاظتی سفارشی متناسب با انواع تجهیزات و شرایط عملیاتی خاص را فراهم میکند، که باعث کاهش هشدارهای مزاحم و در عین حال اطمینان از تشخیص قابل اعتماد مشکلات واقعی میشود.
⚙️ ویژگیهای پیشرفته پردازش سیگنال
✓ تحریک حسگر ICP: تغذیه جریان ثابت برای شتابسنجها
✓ پاسخ فرکانسی گسترده: 1-10,000 هرتز برای ثبت نشانههای متنوع خطا
✓ دامنه دینامیکی بالا: >80 دسیبل برای تشخیص نقصهای اولیه
✓ فیلترینگ یکپارچه: ضد آلیاسینگ و کاهش نویز
✓ خروجیهای بافر شده: راهاندازی چندین دستگاه پایش
✓ مطابقت با API 670: مطابق با استانداردهای صنعت نفت
💼 معماری یکپارچهسازی سیستم
ماژول ترمینال 78462-02-S به عنوان رابط بین حسگرهای لرزهای نصب شده در میدان و تجهیزات پایش اتاق کنترل عمل میکند. ماژول سیگنالهای خام حسگر را دریافت، تقویت و تقویت سیگنال را اعمال کرده و خروجیهای استانداردی تولید میکند که با سیستمهای DCS، PLC، سیستمهای جمعآوری داده و تحلیلگرهای ارتعاش سازگار است.
قابلیت خروجی بافر شده امکان توزیع سیگنال به چند مقصد را فراهم میکند—یک خروجی به مانیتور ارتعاش محلی برای تولید هشدار، خروجی دیگر به سیستم DCS برای روندگیری و یکپارچهسازی کنترل فرآیند و خروجی سوم به تحلیلگر ارتعاش قابل حمل برای تحلیل تشخیصی دقیق متصل میشود. این قابلیت چند مقصدی نیاز به تقسیمکنندههای سیگنال خارجی یا تقویتکنندههای توزیع را از بین میبرد.
🔧 نصب و پیکربندی
ماژول روی ریل DIN استاندارد یا در محفظههای نصب پنلی نصب میشود و اتصالات ترمینال پیچگیرهای برای ورودیهای حسگر، برق و خروجیها دارد. نصب نیازمند مسیردهی صحیح کابل حسگر است—برای همه اتصالات حسگر از کابلهای شیلددار استفاده کنید، فاصله از کابلهای برق را حفظ کنید تا تداخل الکترومغناطیسی به حداقل برسد و شیلدها را طبق مشخصات سازنده در ماژول ترمینال زمین کنید.
پیکربندی شامل تنظیم حساسیت ورودی، انتخاب ویژگیهای فیلتر و برنامهریزی آستانههای هشدار برای تطابق با نیازهای کاربرد است. از کنترلهای پنل جلویی یا نرمافزار پیکربندی خارجی (بسته به نسخه ماژول) برای تنظیم پارامترها استفاده کنید. ماژول تنظیمات را در حافظه غیر فرار ذخیره میکند و تنظیمات را در طول خاموش و روشن شدن برق حفظ مینماید.
📊 انتخاب و سازگاری حسگر
ماژول انواع مختلف حسگرهای لرزهای از جمله شتابسنجهای ICP (نیازمند تحریک جریان ثابت)، شتابسنجهای خروجی ولتاژ (خودتأمین) و مبدلهای سرعت (تولید ولتاژ متناسب با سرعت ارتعاش) را میپذیرد. نوع حسگر را بر اساس نیازهای کاربرد انتخاب کنید—شتابسنجها برای پایش فرکانس بالا و تشخیص بلبرینگ، حسگرهای سرعت برای پایش عمومی ماشینآلات در بازه 10-1000 هرتز.
حساسیت و سطح خروجی حسگر را با دامنه ورودی ماژول تطبیق دهید. شتابسنجهای ICP معمولاً 100 میلیولت بر g تولید میکنند، در حالی که مبدلهای سرعت 100 میلیولت بر اینچ بر ثانیه تولید میکنند. بهره قابل برنامهریزی ماژول امکان بهینهسازی برای حساسیتهای خاص حسگر را فراهم میکند تا حداکثر استفاده از دامنه دینامیکی و دقت اندازهگیری تضمین شود.
📦 بسته کامل ماژول ترمینال
یک ماژول ترمینال ورودی/خروجی XDCR ویژه Bently Nevada 78462-02-S با پشتیبانی لرزهای، سختافزار نصب (ریل DIN یا نصب پنلی)، مجموعه بلوکهای ترمینال، راهنمای پیکربندی، نمودار سازگاری حسگر، دستورالعملهای نصب و مستندات فنی شامل منحنیهای پاسخ فرکانسی و انواع حسگرهای توصیه شده برای کاربردهای مختلف.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با گارانتی کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
