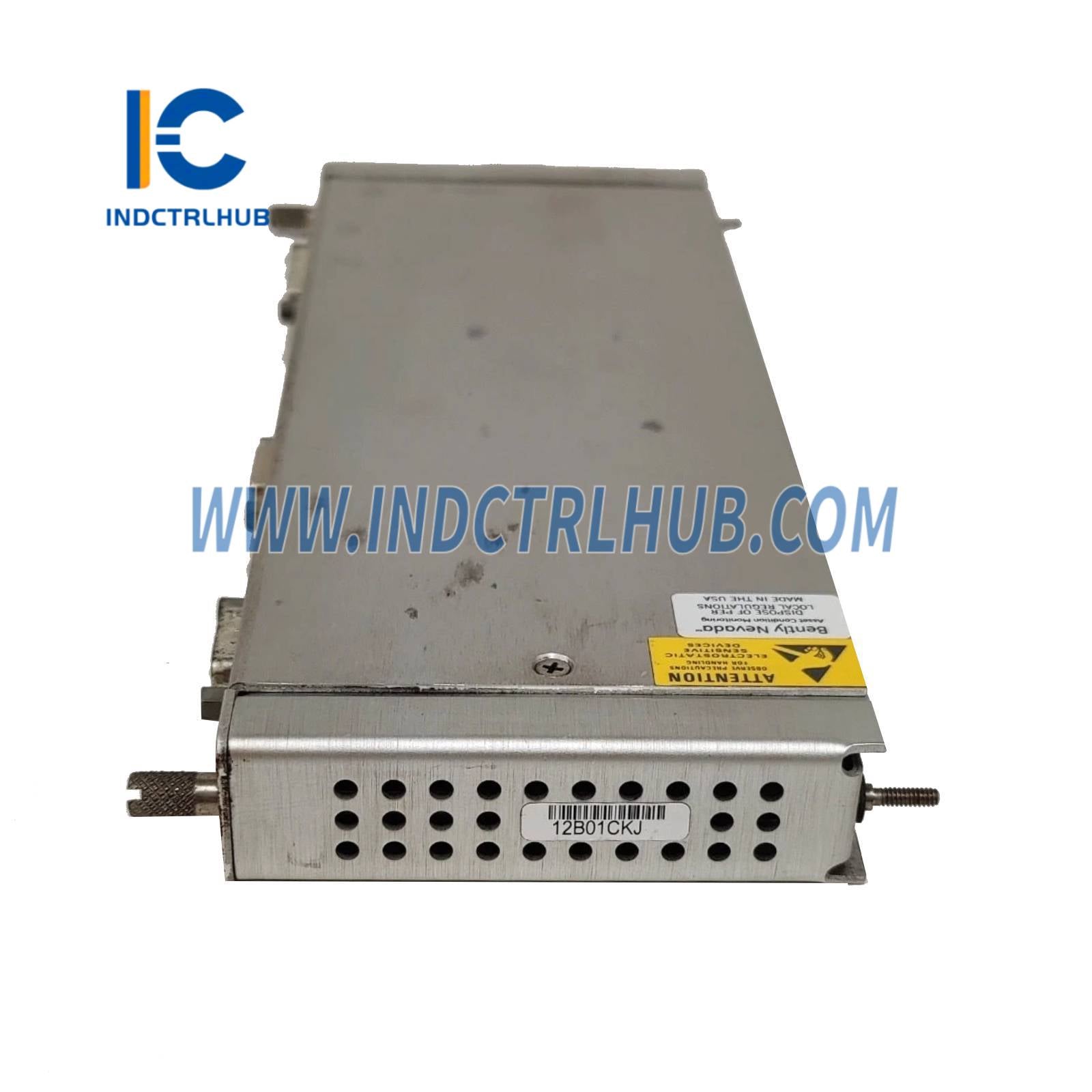

ماژول رابط داده گذرا بنتلی نوادا 3500 147663-01

رابط داده گذرای بنتلی نوادا 3500 - قطعه 147663-01

ماژول پیشرفته رابط داده گذرا برای سیستم پایش ماشین‌آلات 3500. بنتلی نوادا 147663-01 داده‌های موج‌نمای گذرای با وضوح بالا را از کانال‌های پایش شده ضبط می‌کند و امکان تحلیل دقیق رویدادهای ماشین‌آلات، گذراهای راه‌اندازی/خاموشی و شرایط خطا را فراهم می‌آورد.

🔌 مشخصات ماژول

شماره قطعه: 147663-01
نوع ماژول: رابط داده گذرا (TDI)
پلتفرم سیستم: سیستم پایش رک 3500
ضبط داده: ضبط موج‌نمای با سرعت بالا
نرخ نمونه‌برداری: تا ۴۰٬۰۰۰ نمونه در ثانیه
ظرفیت کانال: چندین کانال در هر رک
ارتباطات: رابط اترنت TCP/IP
فرمت داده: موج‌نماهای حوزه زمان، طیف‌های FFT
حافظه بافر: بافر حلقوی برای ضبط پیوسته
حالت‌های تریگر: مبتنی بر آلارم، دستی، زمان‌بندی شده
توان: تأمین شده از طریق بک‌پلین رک 3500
دمای کاری: ۰ درجه سانتی‌گراد تا +۶۵ درجه سانتی‌گراد
استانداردها: مطابق API 670، دارای گواهی CE و UL

📈 فلسفه ضبط داده گذرا

در حالی که پایش حالت پایدار نظارت مداوم را فراهم می‌کند، ضبط داده گذرا رفتار دینامیکی ماشین‌آلات را در رویدادهای بحرانی آشکار می‌سازد. ماژول TDI مدل 147663-01 موج‌نماهای با وضوح بالا را قبل، حین و بعد از شرایط آلارم ضبط می‌کند و شواهد لازم برای تحلیل ریشه‌ای علت و بررسی خرابی را حفظ می‌نماید.

این قابلیت سیستم پایش 3500 شما را از یک دستگاه ساده آلارم به یک پلتفرم جامع تشخیصی تبدیل می‌کند. مهندسان می‌توانند داده‌های موج‌نمای واقعی رویدادهای خطا را مرور کنند، مکانیزم‌های خرابی را شناسایی نمایند، اقدامات اصلاحی را تأیید کنند و دانش سازمانی درباره الگوهای رفتار ماشین‌آلات را توسعه دهند.

🎯 موارد استفاده حیاتی

تحلیل راه‌اندازی/خاموشی: ضبط کامل داده موج‌نما در طول توالی‌های راه‌اندازی و توقف ماشین‌آلات. شناسایی فرکانس‌های تشدید، سرعت‌های بحرانی و ویژگی‌های پاسخ گذرا که تنها در تغییرات سرعت ظاهر می‌شوند—اطلاعاتی که در پایش حالت پایدار قابل مشاهده نیست.

بررسی رویداد آلارم: هنگام فعال شدن آلارم لرزش، TDI به طور خودکار داده موج‌نما را از ثانیه‌های قبل و بعد از رویداد ضبط می‌کند. شرایط دقیق ایجاد آلارم را مرور کنید و بین خطاهای واقعی و اختلالات گذرا تمایز قائل شوید.

تشخیص خطای یاتاقان: ضبط موج‌نماهای زمانی با وضوح بالا که فرکانس‌های نقص یاتاقان را شامل می‌شوند. استفاده از تکنیک‌های پیشرفته پردازش سیگنال مانند تحلیل پاکت و تحلیل سپستروم برای شناسایی آسیب‌های اولیه یاتاقان پیش از ظهور در سطح کلی لرزش.

تأیید بالانس: ضبط موج‌نماهای قبل و بعد از عملیات بالانس. بهبود سطح لرزش را کمی‌سازی کنید و تأیید کنید که اصلاحات بالانس نتایج مطلوب را در تمام سرعت‌های کاری به دست آورده‌اند.

⚙️ قابلیت‌های پیشرفته

✓ ضبط پیوسته: بافر حلقوی تاریخچه داده‌های اخیر را حفظ می‌کند
✓ ضبط تریگر شده: ضبط خودکار در شرایط آلارم
✓ دسترسی از راه دور: اتصال اترنت امکان بازیابی داده از راه دور را فراهم می‌کند
✓ فرمت‌های متعدد: صادرات داده‌ها در فرمت‌های استاندارد صنعتی
✓ کانال‌های همزمان: داده‌های هم‌زمان از چندین نقطه اندازه‌گیری

💡 یکپارچگی معماری سیستم

ماژول TDI مدل 147663-01 در هر اسلات خالی داخل رک 3500 نصب می‌شود. این ماژول از طریق بک‌پلین رک با ماژول‌های مانیتور ارتباط برقرار می‌کند و کانال‌های پیکربندی شده و پارامترهای اندازه‌گیری آن‌ها را به طور خودکار شناسایی می‌کند. نیازی به سیم‌کشی پیچیده یا اتصالات خارجی نیست—فقط ماژول را نصب کرده و نرم‌افزار را پیکربندی کنید.

یکپارچگی با نرم‌افزار پایش وضعیت System 1 جریان داده بی‌وقفه‌ای از TDI به ایستگاه‌های کاری تحلیل فراهم می‌کند. مهندسان می‌توانند داده‌های گذرا را در کنار روندهای حالت پایدار مرور کنند و رویدادهای آلارم را با شرایط عملیاتی، فعالیت‌های نگهداری و تغییرات فرآیندی مرتبط سازند.

🔧 بهبود روند تشخیص

پایش سنتی به شما می‌گوید که مشکل کی رخ داده است. ضبط داده گذرا نشان می‌دهد که چه اتفاقی افتاده است. این تمایز برای عیب‌یابی مؤثر حیاتی است—به جای حدس زدن علت خرابی، می‌توانید داده‌های اندازه‌گیری واقعی را مرور کرده و تصمیمات مبتنی بر شواهد درباره اقدامات اصلاحی بگیرید.

ارزش ماژول TDI با گذشت زمان افزایش می‌یابد زیرا شما کتابخانه‌ای از رویدادهای گذرا ایجاد می‌کنید. موج‌نماهای فعلی را با مبناهای تاریخی مقایسه کنید، الگوهای تکرارشونده را شناسایی کنید و شاخص‌های پیش‌بینی خاص ماشین‌آلات و شرایط کاری خود را توسعه دهید.

📦 بسته‌بندی ماژول

یک ماژول رابط داده گذرای بنتلی نوادا 147663-01، راهنمای نصب، مستندات نرم‌افزار پیکربندی و مشخصات فنی. سازگار با تمام پیکربندی‌های رک 3500 و انواع ماژول‌های مانیتور.

وضعیت محصول: کاملاً نو، پلمپ کارخانه‌ای با گارانتی کامل سازنده، پشتیبانی فنی جهانی و دسترسی به منابع مهندسی کاربردی بنتلی نوادا.
