| Especificación |
Detalles |

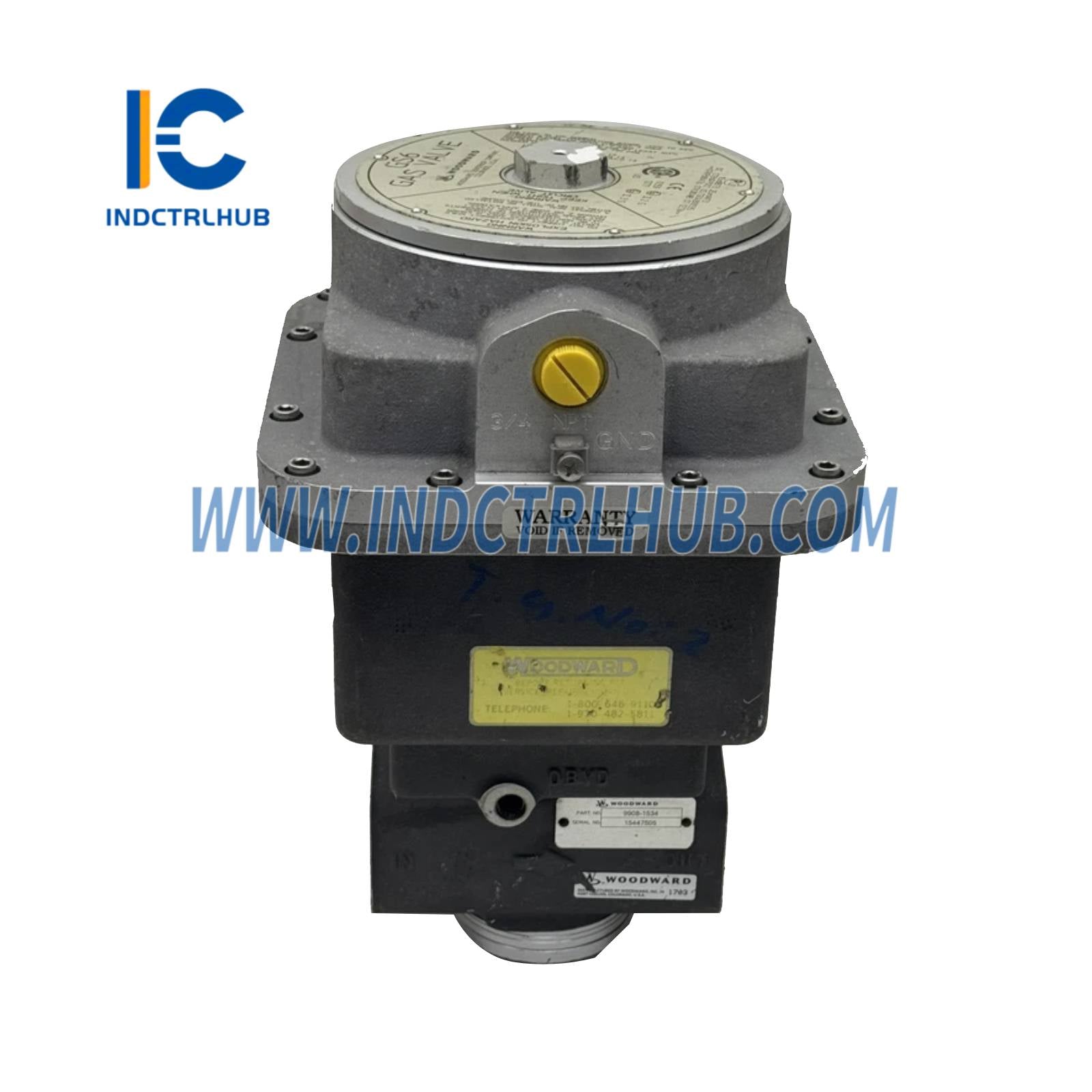

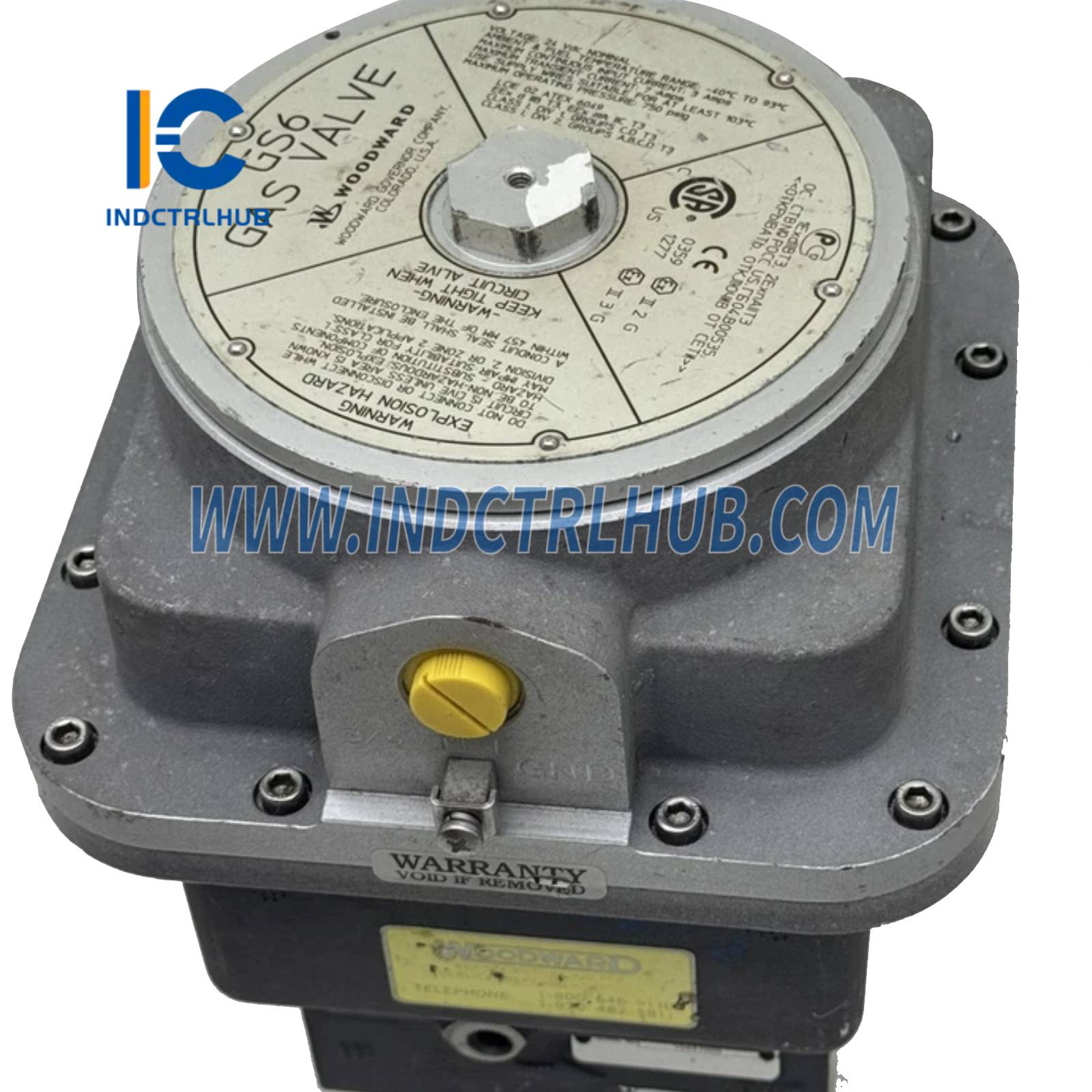

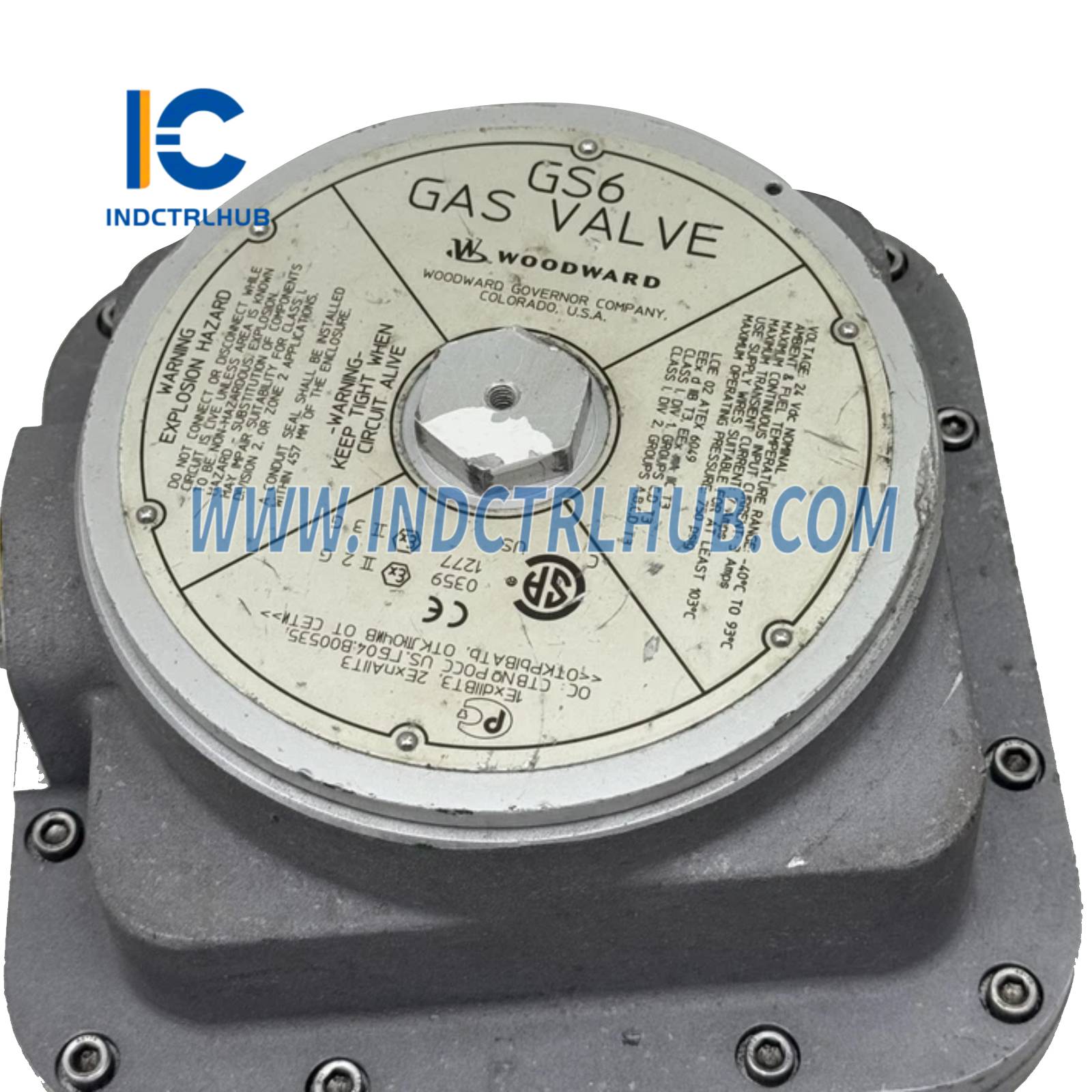

| Modelo |
GS6 |
| Series |
GS (válvula de gas) |
| Tipo |
Válvula de cierre y medición de gas |
| Actuador |
Motor DC sin escobillas integrado, alta velocidad |
| Señal de Control |
4–20 mA o CANopen (interfaz digital) |
| Tecnología de flujo |
Boquilla SonicFlow (flujo estrangulado para medición precisa) |
| Tipo de combustible |
Gas natural, otros combustibles gaseosos (consultar con Woodward para compatibilidad) |
| Rango de presión |
Hasta 50 bar (725 psi) de presión de entrada |
| Capacidad de flujo |
Hasta 6 kg/s (13.2 lb/s, depende del modelo) |
| Tiempo de respuesta |
< 20 ms (carrera completa) |
| Precisión |
±1% del flujo a escala completa |
| Fuente de alimentación |
24 VCC nominal (18–32 VCC) |
| Temperatura de funcionamiento |
-40°C a +85°C (-40°F a +185°F) |
| Temperatura de almacenamiento |
-55°C a +105°C (-67°F a +221°F) |
| Humedad Relativa |
5% a 95%, sin condensación |
| Vibración |
5 G, 10–2000 Hz |
| Choque |
50 G, semiseno de 11 ms |
| Grado de protección |
IP67 (sellado contra polvo e inmersión en agua) |
| Materiales |
Carcasa de aluminio, componentes internos de acero inoxidable |
| Dimensiones |
Aproximadamente 200 mm x 150 mm x 100 mm (7.87 in x 5.91 in x 3.94 in) |
| Peso |
Aproximadamente 4 kg (8.8 lbs) |

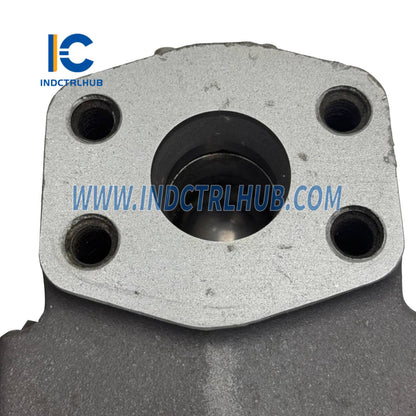

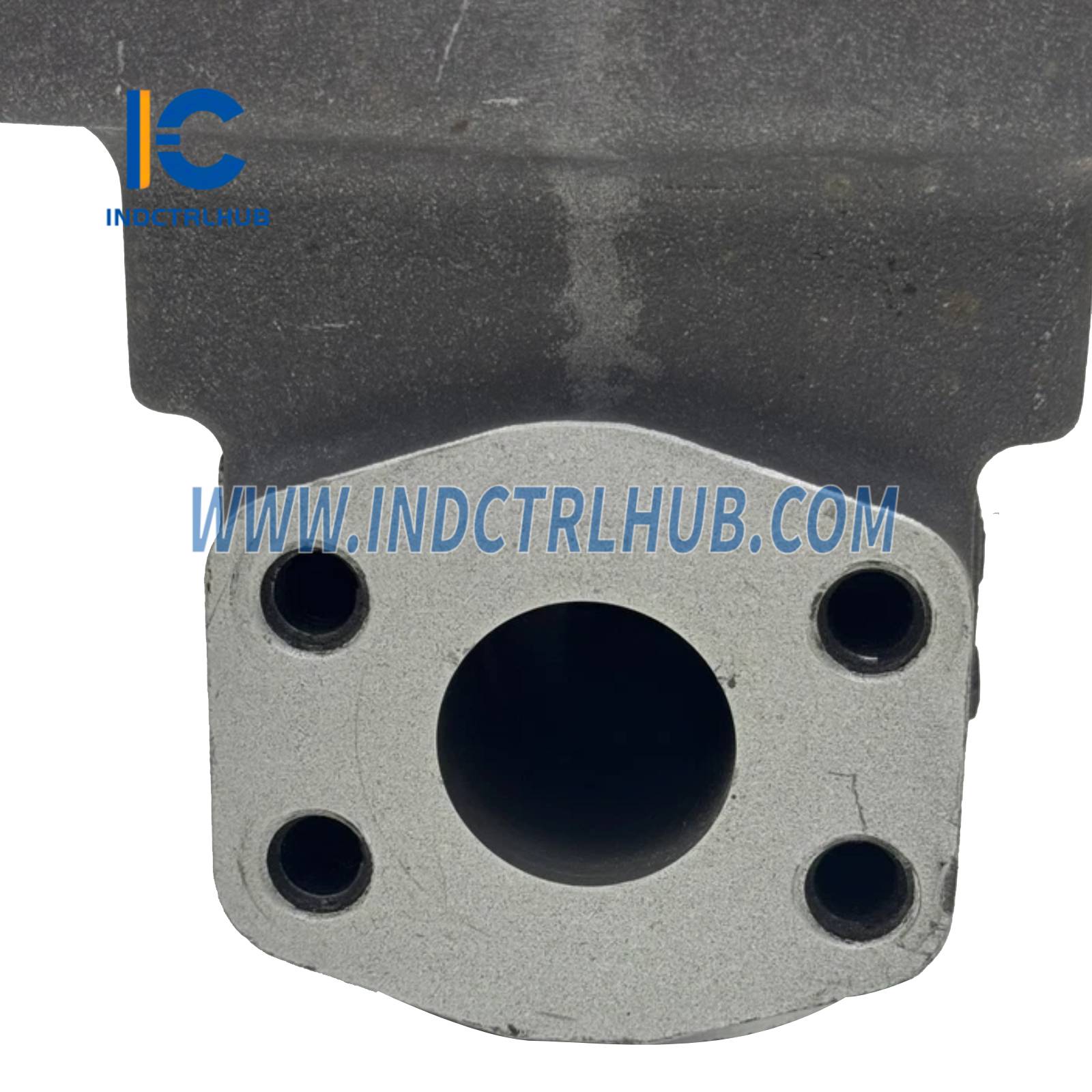

| Montaje |
Montaje en brida |
| Certificaciones |
CE, ATEX/IECEx (Zona 2, opcional), UL/cUL |
| Compatibilidad del sistema |
Woodward MicroNet, controladores 505E/XT, turbinas de gas pequeñas (p. ej., turbinas aeroderivadas) |
