Woodward 9905-860 Control Digital Peak 150

Cantidad

Fabricante: Woodward
Modelo/Número de pieza: 9905-860
Descripción: Control Digital Peak 150, 24 VCC, Comunicación Modbus, Caja NEMA 4, para turbinas de vapor API611 de una sola válvula/conjunto de una sola válvula

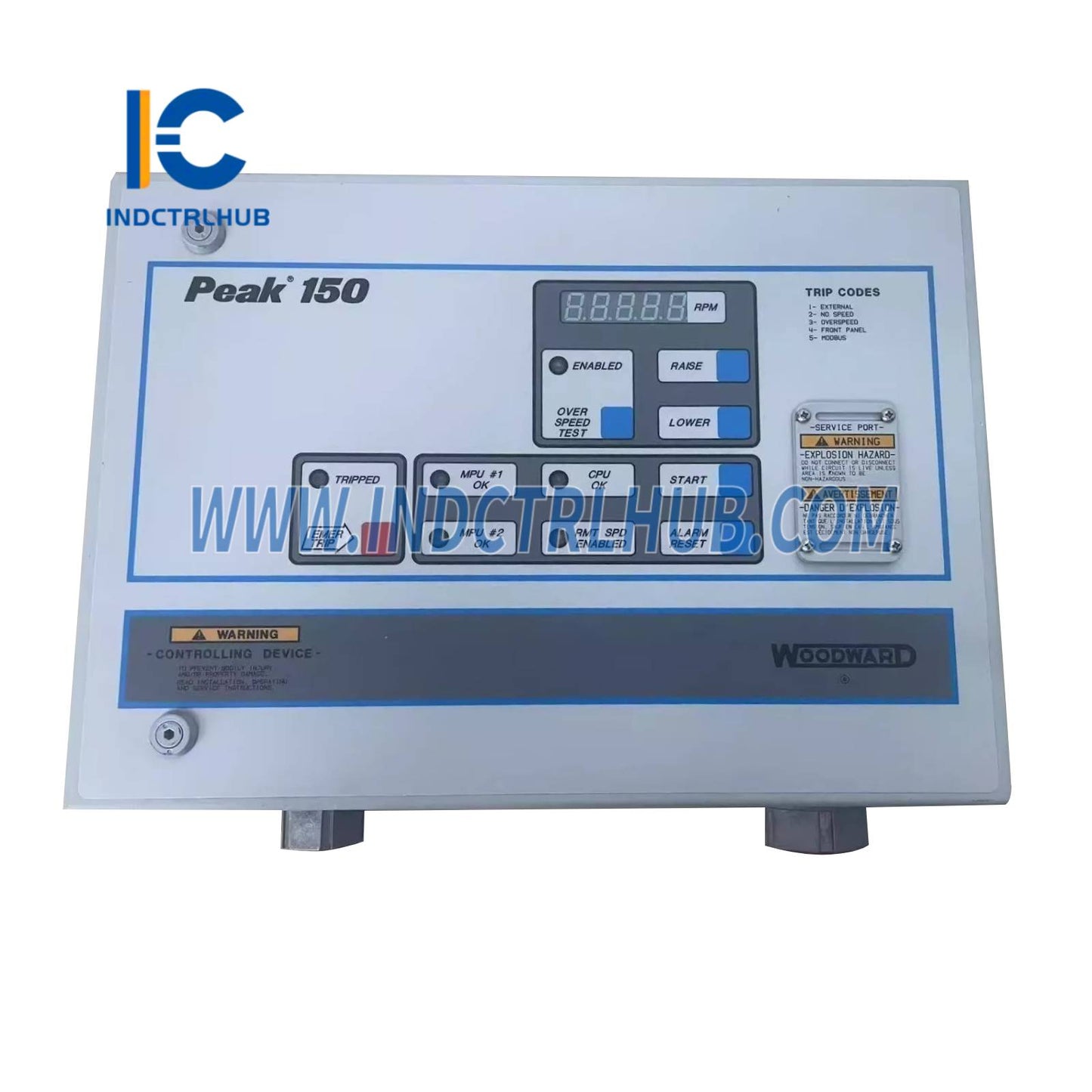

El Woodward 9905-860 es una unidad de control digital Peak 150 diseñada para turbinas de vapor industriales pequeñas de una sola válvula o de un solo conjunto de válvulas, conforme a las normas API611. Proporciona un control rentable basado en microprocesador para arrancar, detener, controlar y proteger turbinas de vapor o turboexpansores que accionan compresores, bombas o ventiladores industriales. La unidad es adecuada para aplicaciones industriales, marinas y de generación de energía.

Especificación	Detalles
Modelo	9905-860
Series	Pico 150
Tipo	Control digital para turbinas de vapor
Fuente de alimentación	18–32 VDC, aproximadamente 5 W nominal
Comunicación	Modbus RTU (RS-232 o RS-485)
Caja	NEMA 4 (resistente al polvo y al agua)
Entradas de velocidad	2 Unidades de Captura Magnética (MPUs), 1–15 Vrms, 200 Hz–15 kHz
Pantalla	Pantalla de velocidad iluminada por LED de 5 dígitos

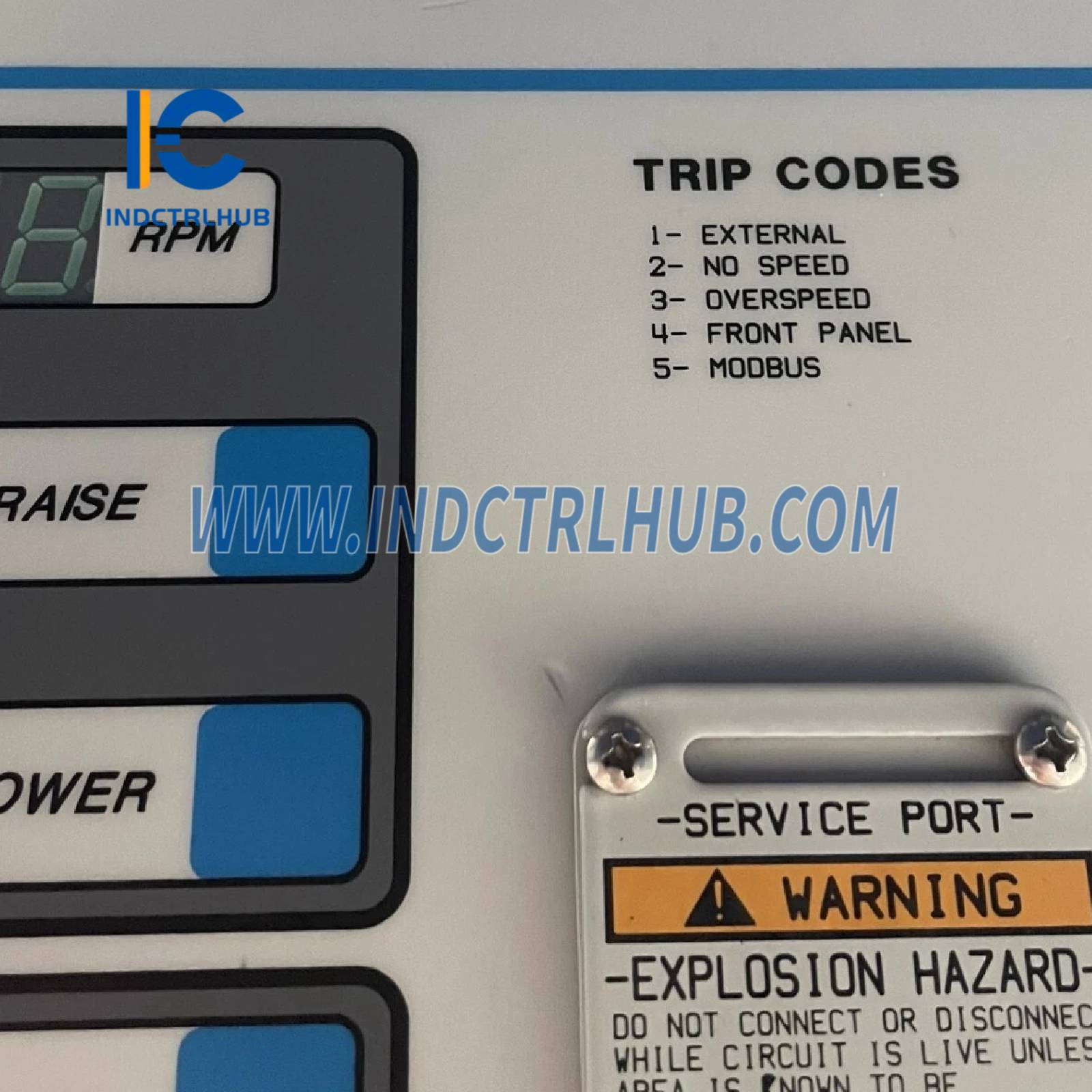

Indicadores de Estado	6 indicadores LED (prueba de sobrevelocidad, CPU, apagado, etc.)
Controles	6 interruptores de teclado (ajuste de velocidad, arranque, paro de emergencia, reinicio de alarma)
Salidas Analógicas	1 canal, 4–20 mA (configurable para velocidad, punto de consigna o carga)
Entradas discretas	8 canales, contacto seco o 24 VDC
Salidas de relé	4 canales, Forma C, 5 A a 250 VAC
Temperatura de funcionamiento	-25°C a +65°C (-13°F a +149°F)
Temperatura de almacenamiento	-40°C a +85°C (-40°F a +185°F)
Humedad Relativa	5% a 95%, sin condensación
Vibración	5 G, 10–500 Hz
Choque	30 G pico
Dimensiones	Aproximadamente 305 mm x 254 mm x 102 mm (12 in x 10 in x 4 in)
Peso	Aproximadamente 3.5 kg (7.7 lbs)
Montaje	Montaje en panel o pared
Certificaciones	CE, UL/cUL (pendiente en algunas regiones), conforme a API611
Compatibilidad del sistema	Turbinas de vapor de una sola válvula, actuadores Woodward, Programador portátil (9905-292)

Product Description

Fabricante: Woodward
Modelo/Número de pieza: 9905-860
Descripción: Control Digital Peak 150, 24 VCC, Comunicación Modbus, Caja NEMA 4, para turbinas de vapor API611 de una sola válvula/conjunto de una sola válvula

El Woodward 9905-860 es una unidad de control digital Peak 150 diseñada para turbinas de vapor industriales pequeñas de una sola válvula o de un solo conjunto de válvulas, conforme a las normas API611. Proporciona un control rentable basado en microprocesador para arrancar, detener, controlar y proteger turbinas de vapor o turboexpansores que accionan compresores, bombas o ventiladores industriales. La unidad es adecuada para aplicaciones industriales, marinas y de generación de energía.

Especificación	Detalles
Modelo	9905-860
Series	Pico 150
Tipo	Control digital para turbinas de vapor
Fuente de alimentación	18–32 VDC, aproximadamente 5 W nominal
Comunicación	Modbus RTU (RS-232 o RS-485)
Caja	NEMA 4 (resistente al polvo y al agua)
Entradas de velocidad	2 Unidades de Captura Magnética (MPUs), 1–15 Vrms, 200 Hz–15 kHz
Pantalla	Pantalla de velocidad iluminada por LED de 5 dígitos
Indicadores de Estado	6 indicadores LED (prueba de sobrevelocidad, CPU, apagado, etc.)
Controles	6 interruptores de teclado (ajuste de velocidad, arranque, paro de emergencia, reinicio de alarma)
Salidas Analógicas	1 canal, 4–20 mA (configurable para velocidad, punto de consigna o carga)
Entradas discretas	8 canales, contacto seco o 24 VDC
Salidas de relé	4 canales, Forma C, 5 A a 250 VAC
Temperatura de funcionamiento	-25°C a +65°C (-13°F a +149°F)
Temperatura de almacenamiento	-40°C a +85°C (-40°F a +185°F)
Humedad Relativa	5% a 95%, sin condensación
Vibración	5 G, 10–500 Hz
Choque	30 G pico
Dimensiones	Aproximadamente 305 mm x 254 mm x 102 mm (12 in x 10 in x 4 in)
Peso	Aproximadamente 3.5 kg (7.7 lbs)
Montaje	Montaje en panel o pared
Certificaciones	CE, UL/cUL (pendiente en algunas regiones), conforme a API611
Compatibilidad del sistema	Turbinas de vapor de una sola válvula, actuadores Woodward, Programador portátil (9905-292)
