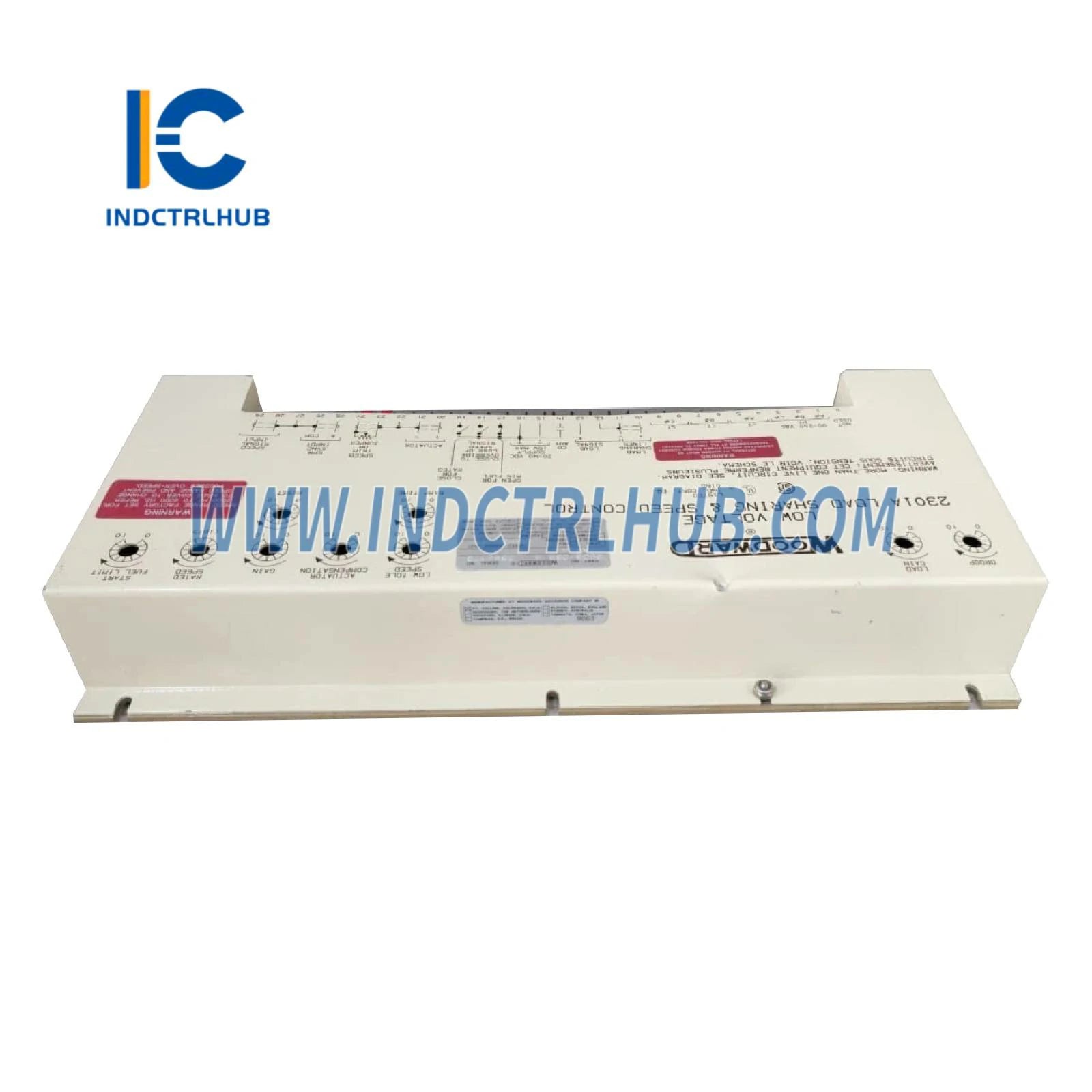

Woodward 9905-068 2301A Control de Compartición de Carga y Velocidad
Woodward 9905-068 2301A Control de Compartición de Carga y Velocidad
Manufacturer: Woodward
Product No.: 9905-068 2301A
Condition:1000 en existencias
Product Type: Reparto de carga y control de velocidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 1800g
Shipping port: Xiamen
Warranty: 12 months
- Soporte 24/7
- Devoluciones de 30 días
- Envío rápido

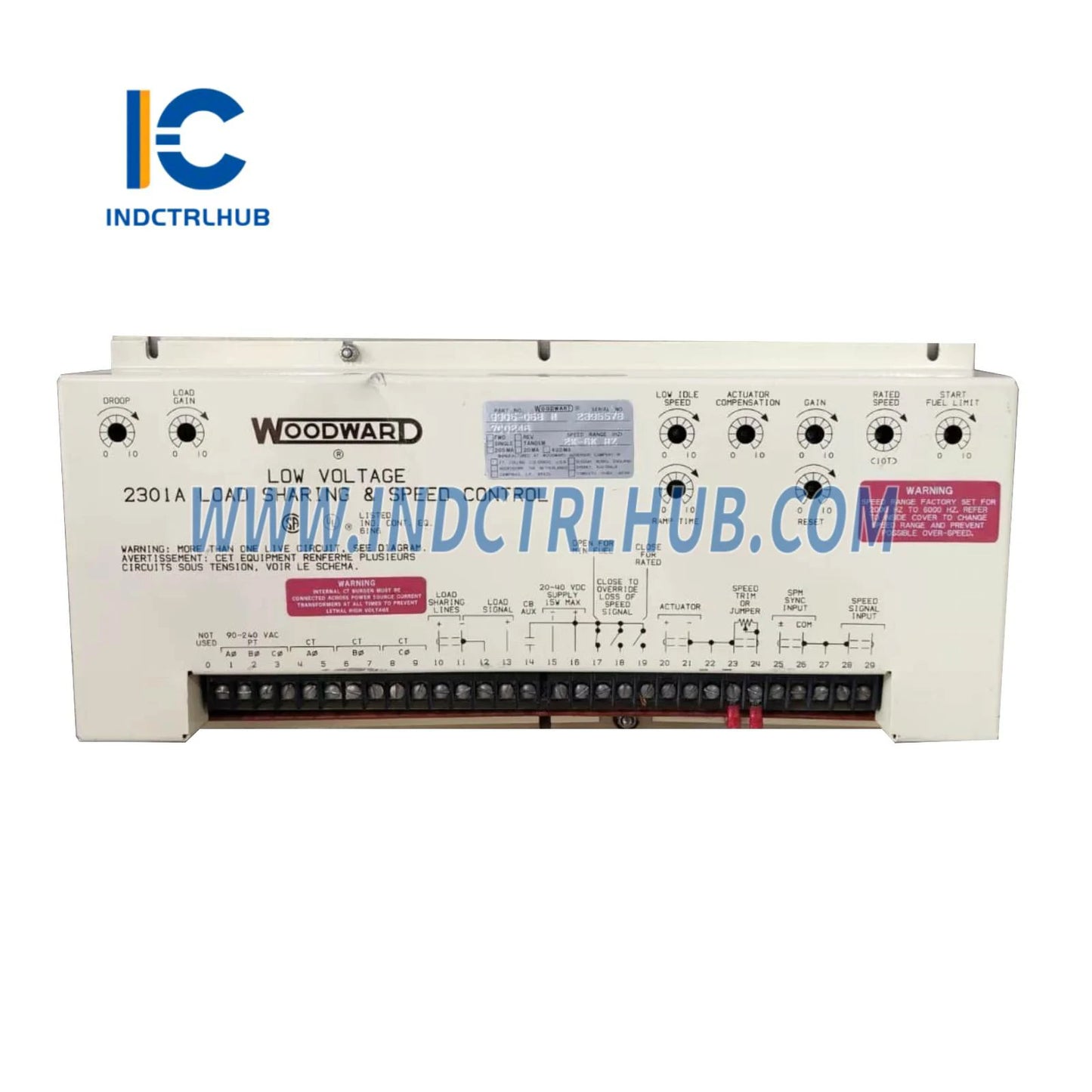

Woodward 9905-068 2301A Control de Compartición de Carga y Velocidad
- Fabricante: Woodward
- Modelo/Número de Parte: 9905-068
- Descripción: Control de Compartición de Carga y Velocidad 2301A, Bajo Voltaje, Acción Directa, 20_40 VCC, Corriente del Actuador 0_200 mA, para Motores Diésel/Gas y Turbinas de Vapor/Gas
Resumen
- El Woodward 9905-068 es un módulo de la serie 2301A para control de compartición de carga y velocidad diseñado para una regulación precisa de la velocidad y compartición de carga en sistemas de generación de energía. Controla motores diésel o de gas, o turbinas de vapor o gas, asegurando una operación estable en configuraciones de unidad única o múltiple, adecuado para aplicaciones industriales, marinas y plantas de energía.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | 9905-068 |
| Serie | 2301A Control de Compartición de Carga y Velocidad |
| Tipo | Control electrónico de velocidad y compartición de carga |
| Alimentación | 20_40 VCC, < 15 W nominal |
| Corriente del Actuador | 0_200 mA |
| Acción | Acción directa |
| Sensor de Velocidad | Unidad de Captura Magnética (MPU), impedancia 100_300 Ω |
| Rango de Velocidad | Seleccionable por interruptor: 500_1500 Hz, 1000_3000 Hz, 2000_6000 Hz, 4000_12,000 Hz |
| Modos de Control | Isócrono (velocidad constante) o caída (mediante potenciómetro externo) |
| Señal de Compartición de Carga | 0_6 VCC |
| Entrada de Transformador de Corriente (CT) | 5 A, carga 2.5_7 VA |
| Temperatura de Operación | -40°C a +85°C (-40°F a +185°F) |
| Temperatura de Almacenamiento | -55°C a +105°C (-67°F a +221°F) |
| Humedad Relativa | 5% a 95%, sin condensación |
| Vibración | 4 g, 5_500 Hz |
| Choque | 20 g pico |
| Grado de Protección | No especificado (diseñado para uso en gabinete de control) |
| Dimensiones | 387 mm x 181 mm x 64 mm (15.25 in x 7.125 in x 2.5 in) |
| Peso | Aproximadamente 1.8 kg (4 lbs) |
| Montaje | Montaje en rack o panel, chasis de chapa metálica |
| Terminales | Terminales de tornillo con abrazadera |
| Certificaciones | CE, adecuado para ubicaciones ordinarias |
| Compatibilidad del Sistema | Motores diésel/gas, turbinas de vapor/gas, actuadores Woodward EG, EGB, PB, TM, 2301, sincronizadores SPM-A, controles AGLC, APTL |
