| Especificación |
Detalles |
| Modelo |

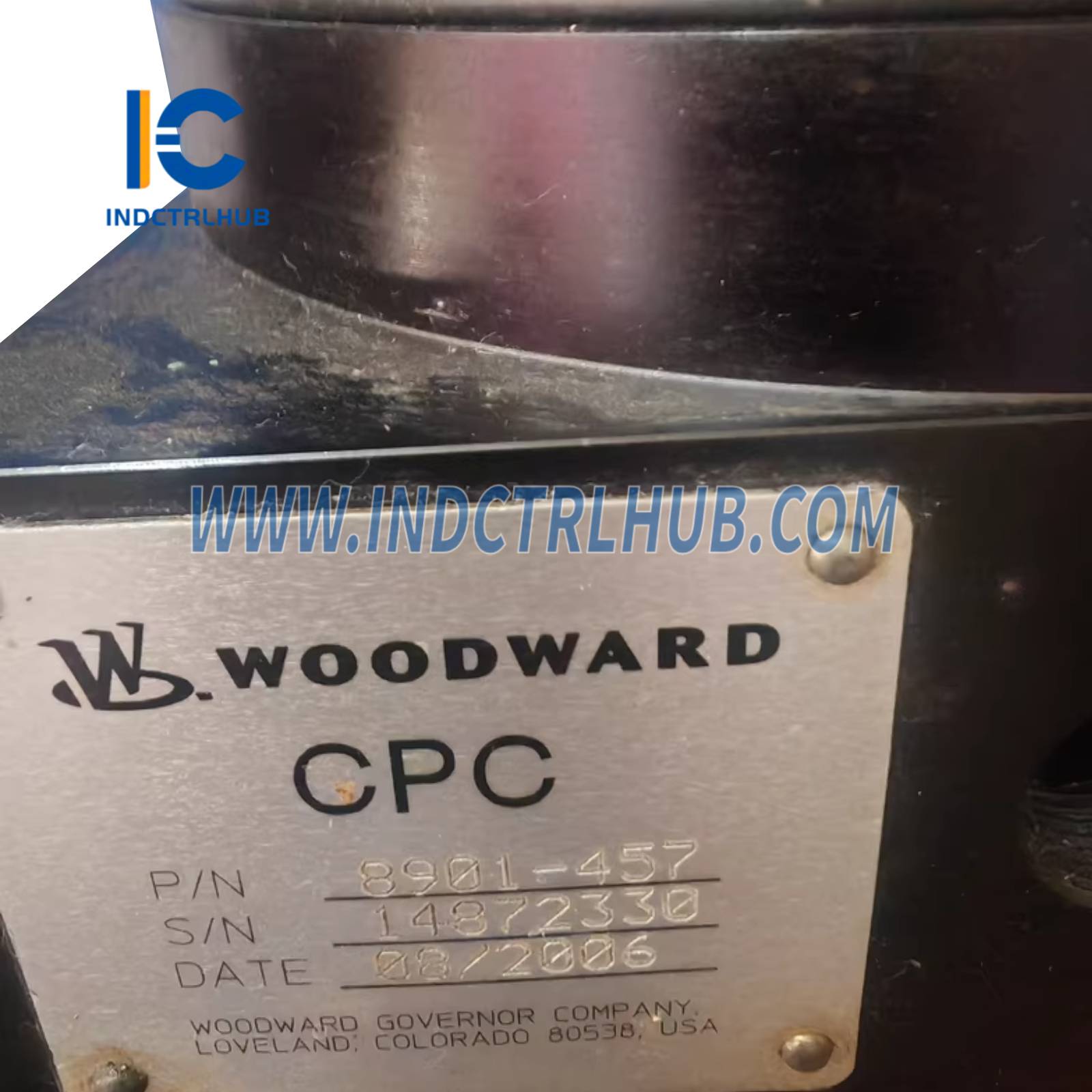

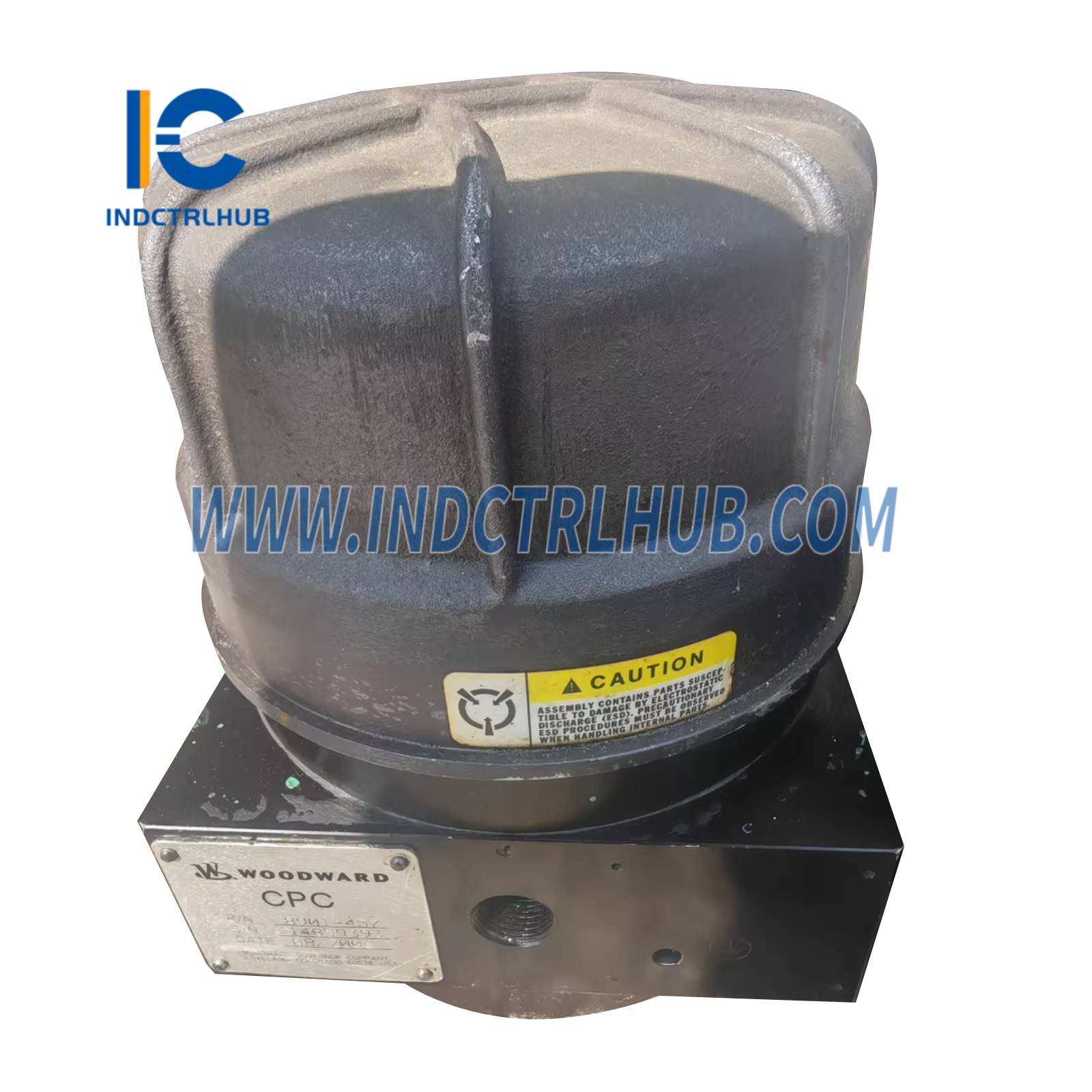

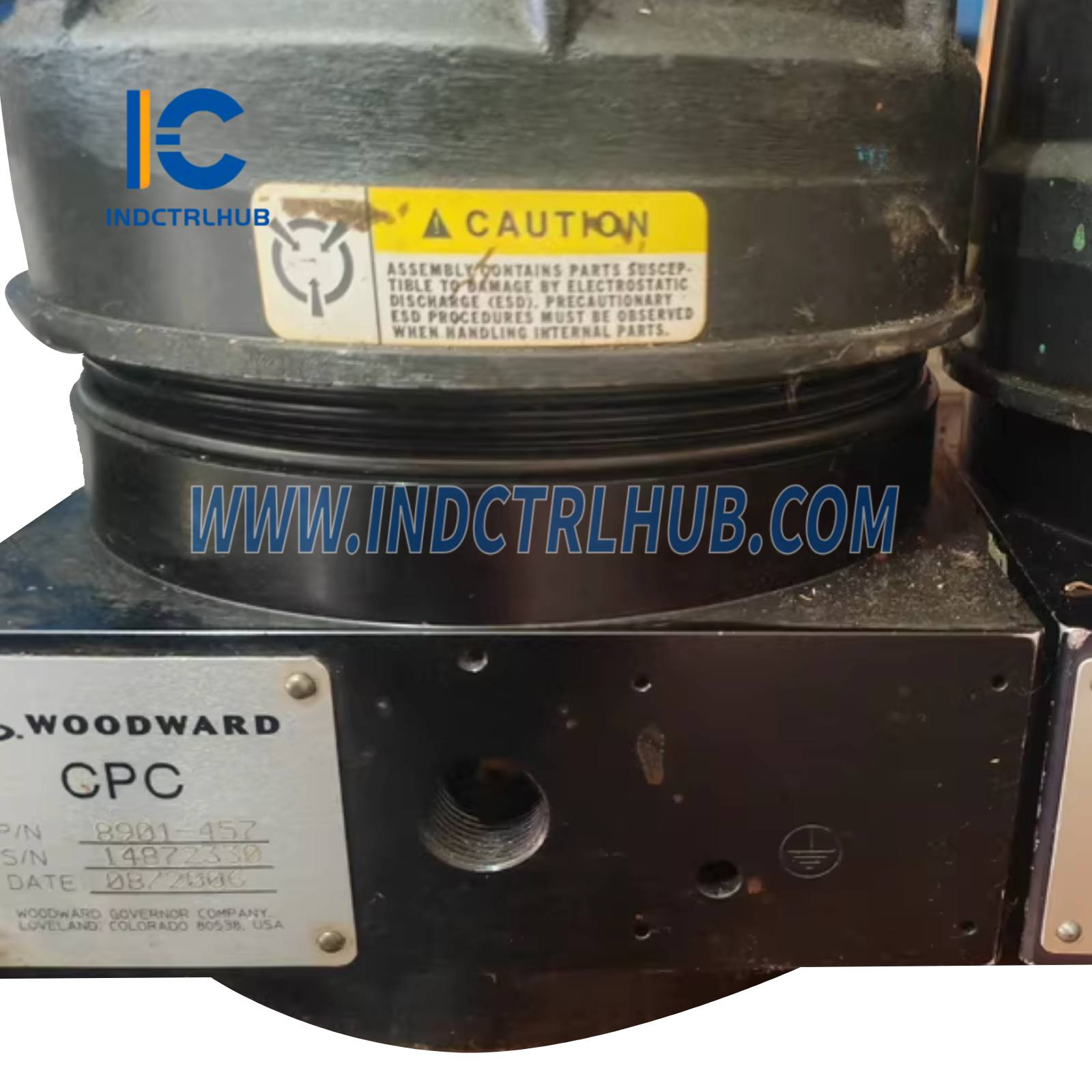

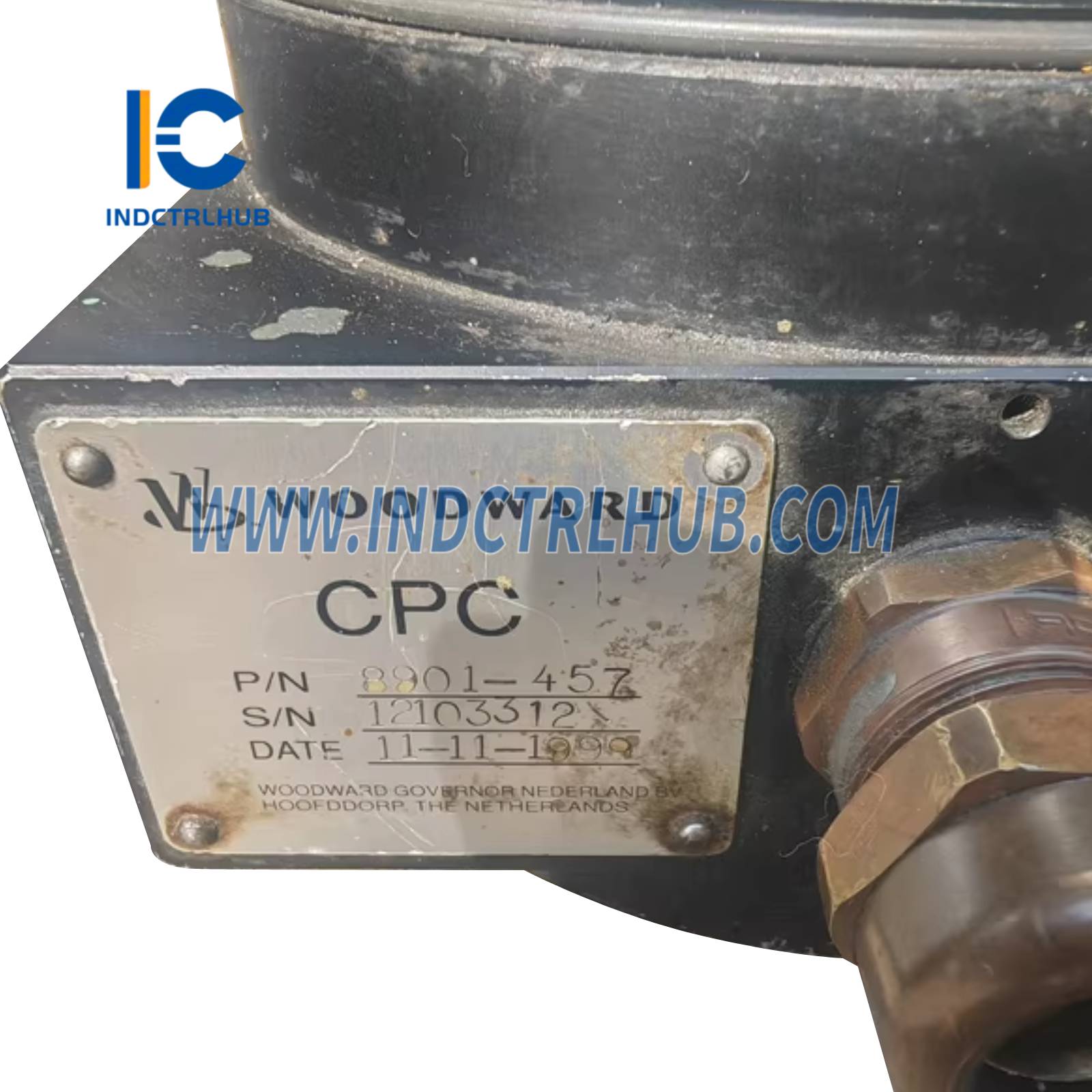

8901-457 |
| Series |
CPC-II |
| Tipo |
Convertidor electrohidráulico de corriente a presión |
| Señal de entrada |
4–20 mA (impedancia de 150 Ω) |
| Presión de salida |
0–10 bar (0–145 psi), proporcional a la señal de entrada |
| Presión de aceite de suministro |
25–120 bar (363–1740 psi) |
| Caudal de aceite de suministro |
1.5–3.5 L/min (0.4–0.9 gal/min) |
| Tipo de aceite |
Aceite hidráulico, viscosidad 10–100 cSt (según manual Woodward 26448) |
| Temperatura del aceite |
20–70°C (68–158°F) |
| Filtración de aceite |
10 µm absoluto (ISO 4406: 18/16/13 o mejor) |
| Fuente de alimentación |
18–32 VCC, 150 mA máx. (protección contra polaridad inversa) |
| Precisión |
±0.5% de la escala completa |
| Tiempo de respuesta |
< 10 ms (respuesta escalón 10–90%) |
| Temperatura de funcionamiento |
-40°C a +85°C (-40°F a +185°F) |
| Temperatura de almacenamiento |
-40°C a +105°C (-40°F a +221°F) |
| Humedad Relativa |
5% a 95%, sin condensación |
| Grado de protección |
IP56 (aprobado para uso marítimo) |
| Vibración |
4 g, 5–2000 Hz (según MIL-STD-810F) |
| Choque |
50 g, 11 ms semisinusoidal (según MIL-STD-810F) |
| Dimensiones |
Aproximadamente 150 mm x 150 mm x 100 mm (5.9 in x 5.9 in x 3.9 in) |
| Peso |
Aproximadamente 2,5 kg (5,5 lbs) |
| Montaje |
Montaje en mamparo o colector de válvulas |
| Certificaciones |
ABS, DNV, LR, BV, GL (marítimo), CE, ATEX (Zona 2), CSA (Clase I, Div 2) |
| Compatibilidad del sistema |
Válvulas de combustible para turbinas de vapor, Woodward 505/505XT, MicroNet y otros controladores digitales |
