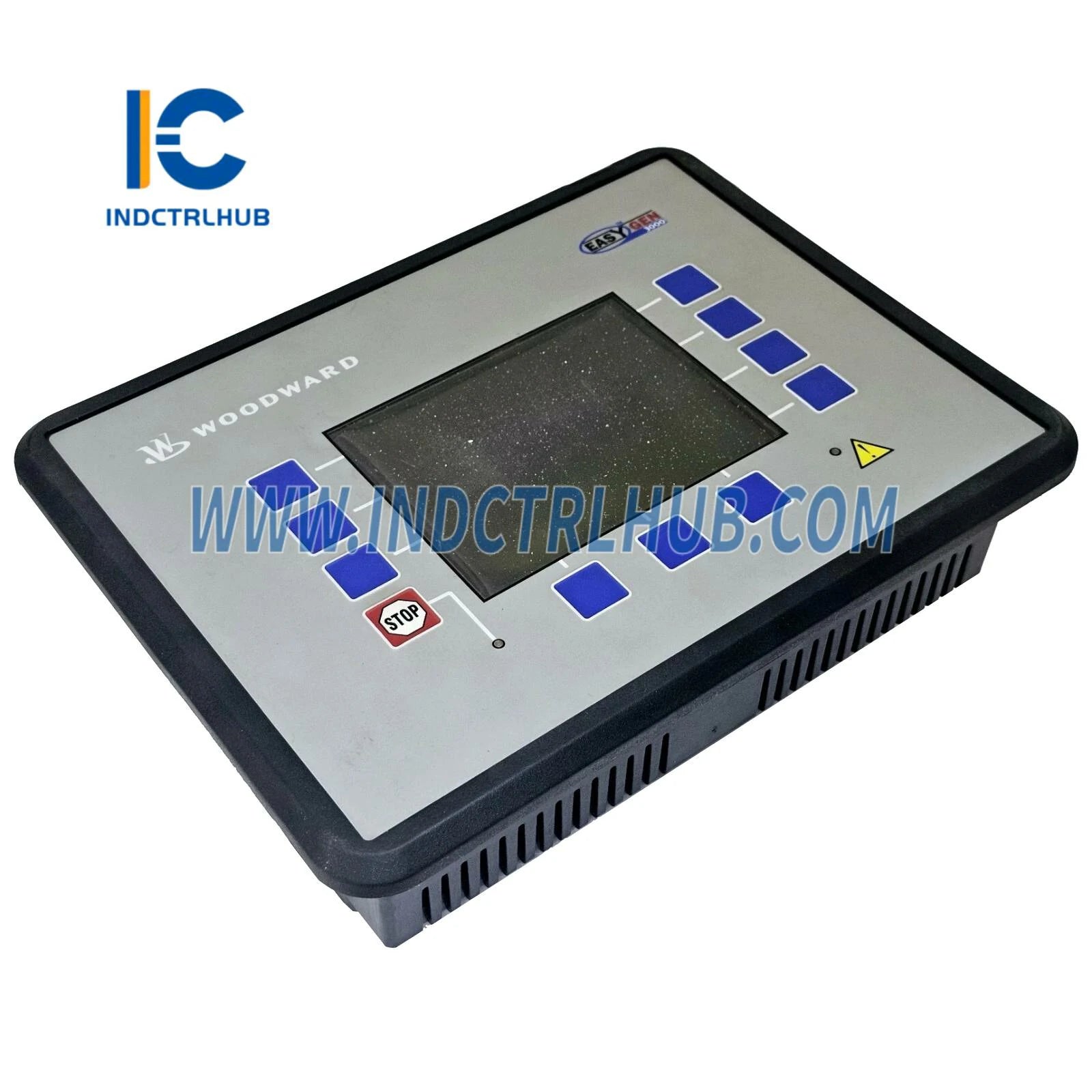

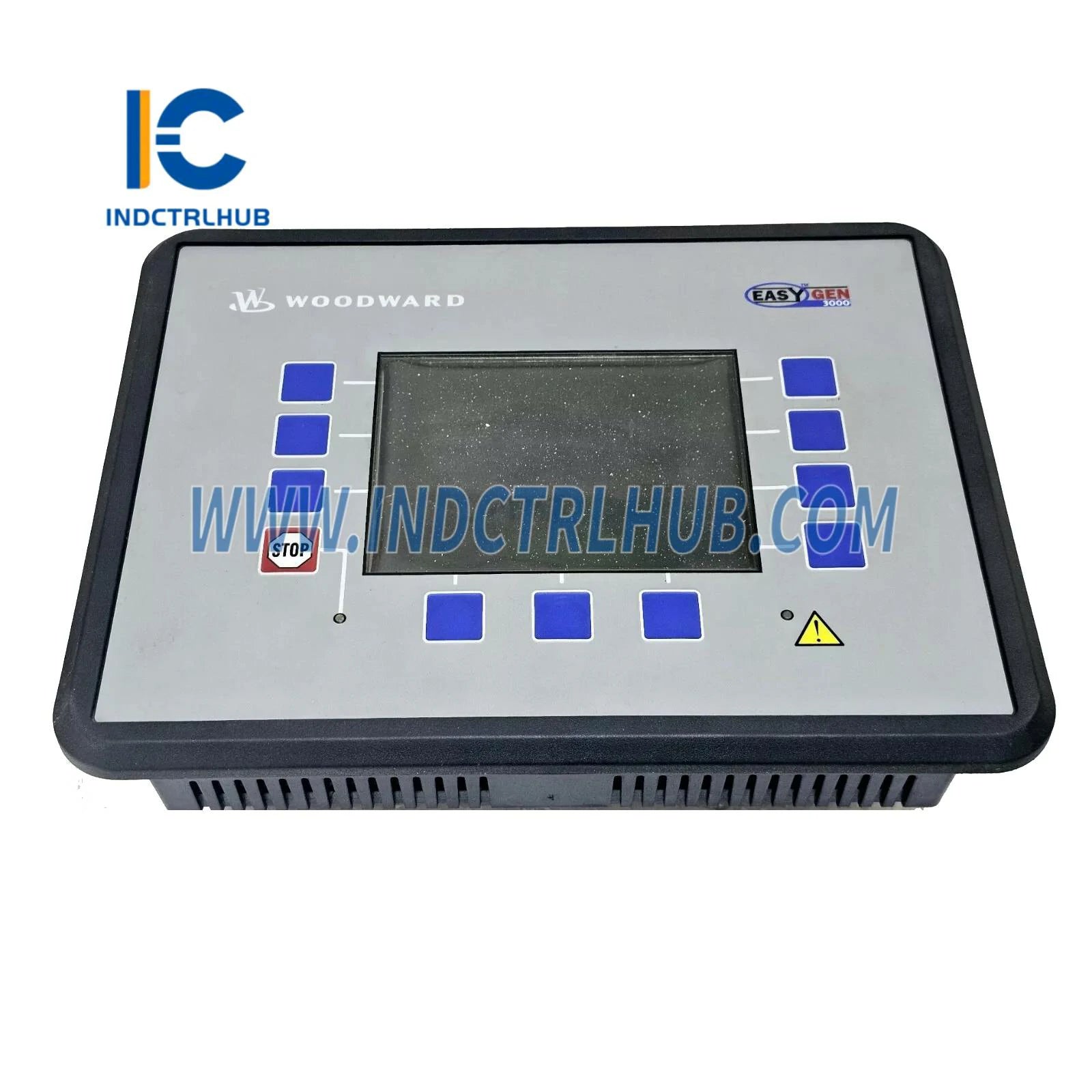

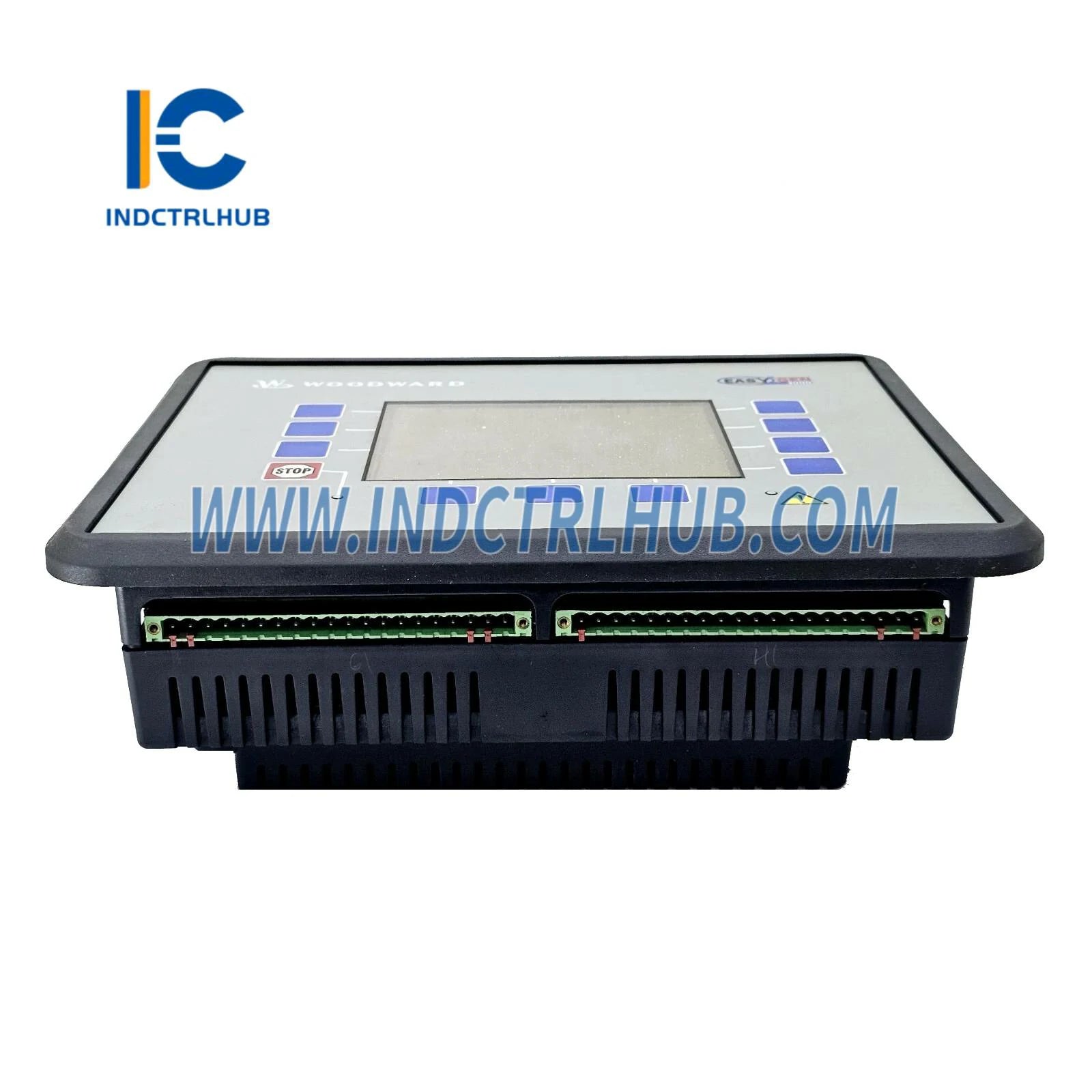

Control de Interruptor Automático Woodward 8440-1831 LS-5
Descripción del Producto
- El Woodward 8440-1831 es un Módulo de Control y Protección de Interruptor Automático LS-5 diseñado para gestionar y proteger interruptores automáticos en sistemas generadores y de servicios públicos, comúnmente usado en generación de energía, aplicaciones marinas e industriales. Parte de la serie LS-5 (Compartición de Carga y Sincronización) de Woodward, este módulo basado en microprocesador proporciona sincronización, compartición de carga
Especificaciones Técnicas
- El 8440-1831 tiene las siguientes especificaciones basadas en fuentes industriales y documentación de Woodward:

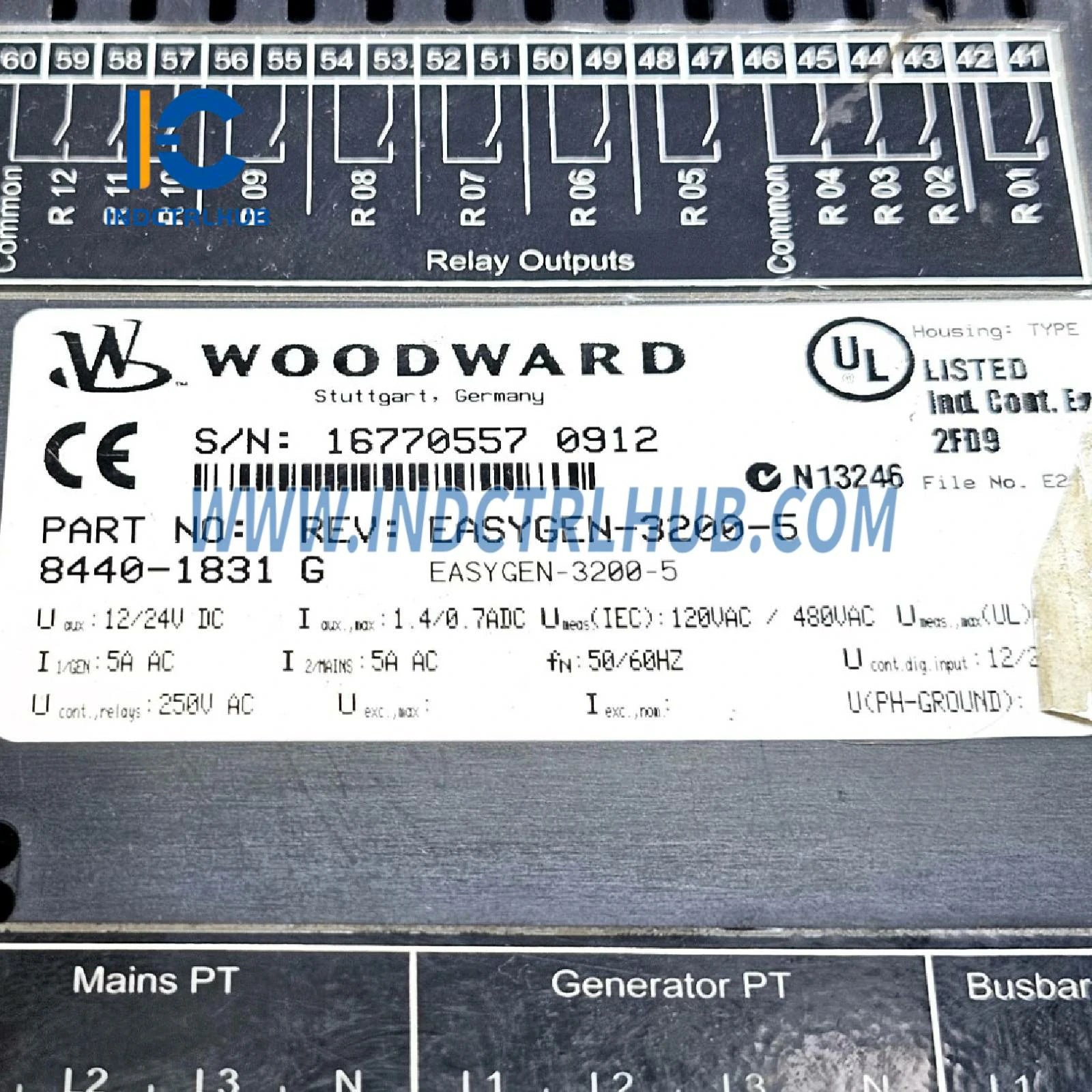

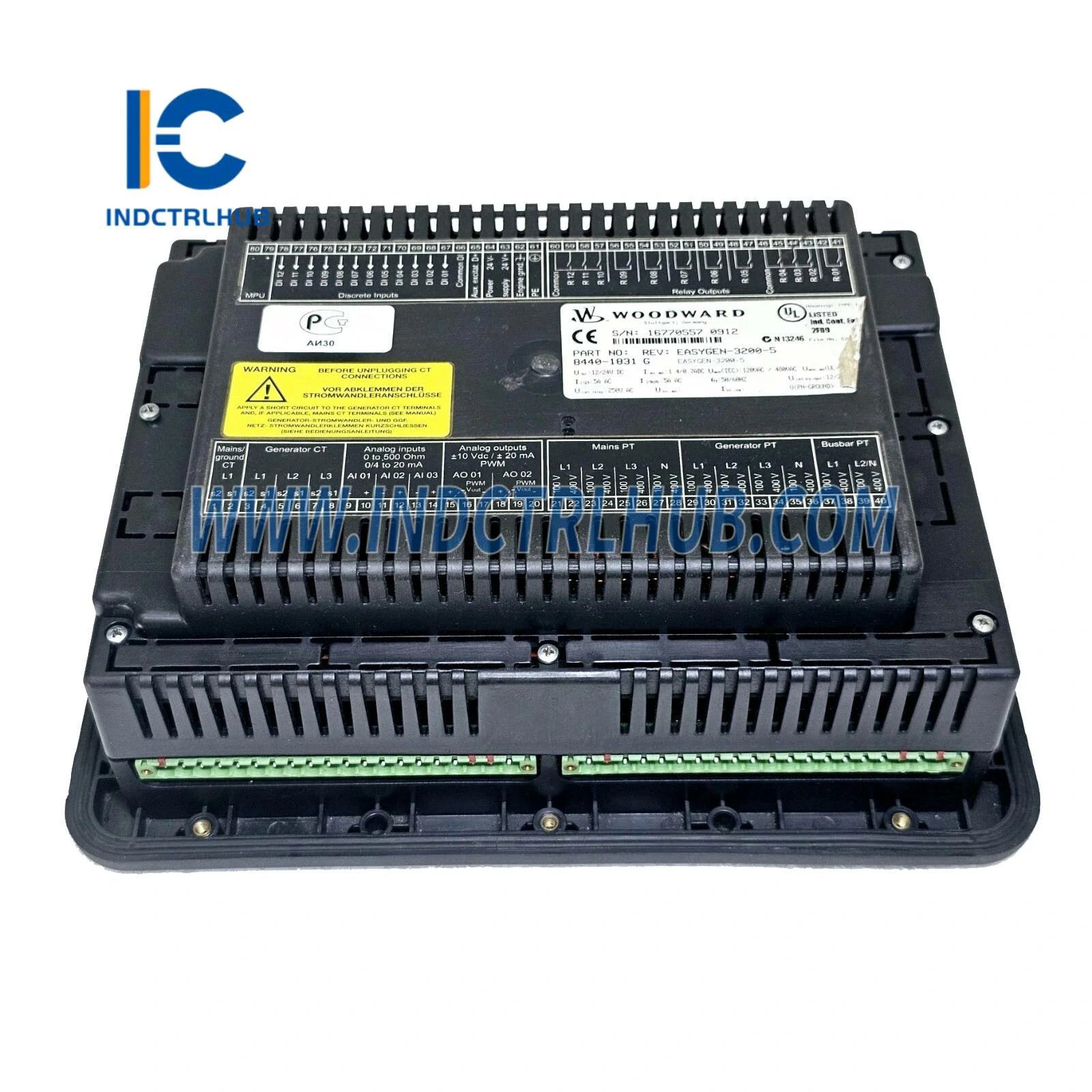

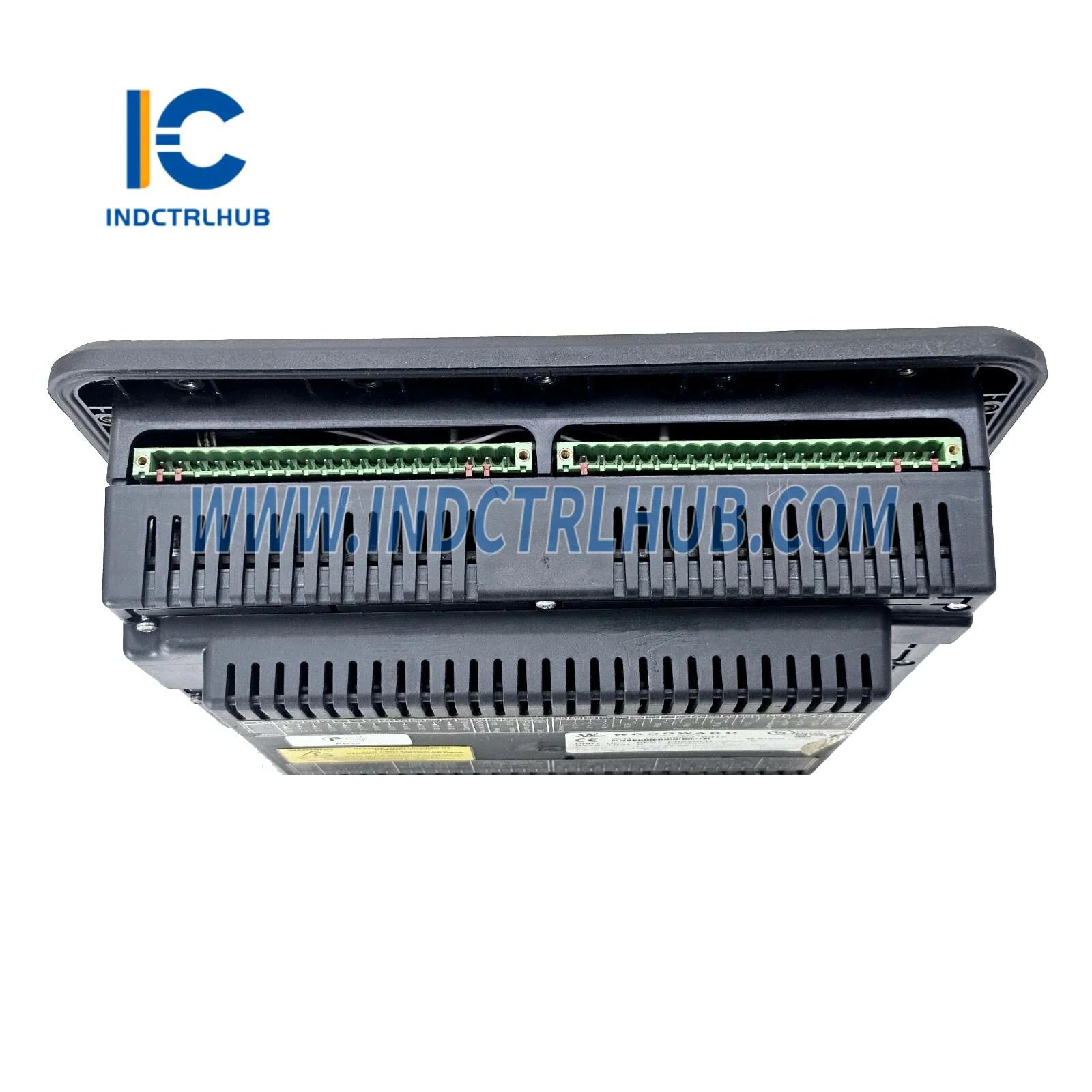

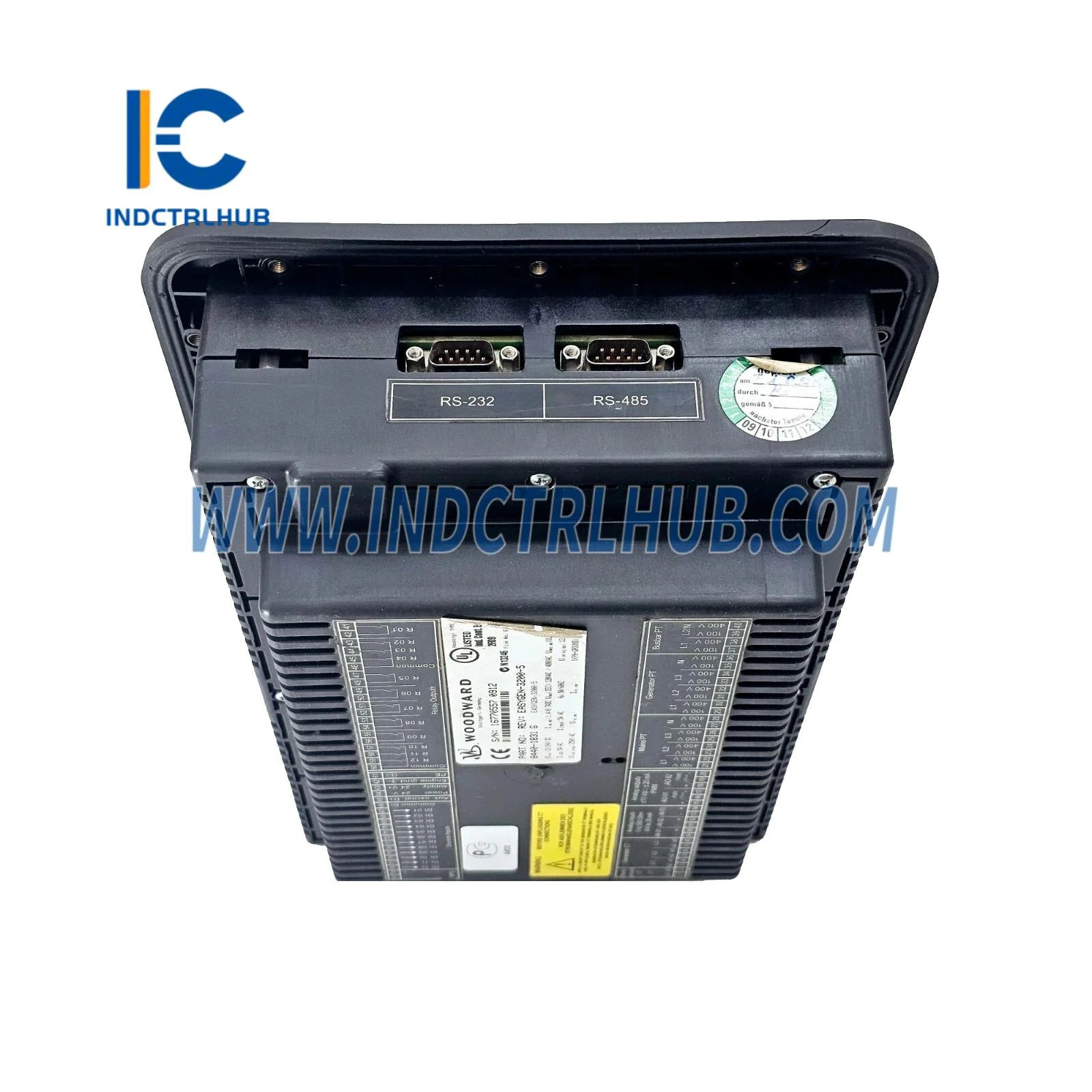

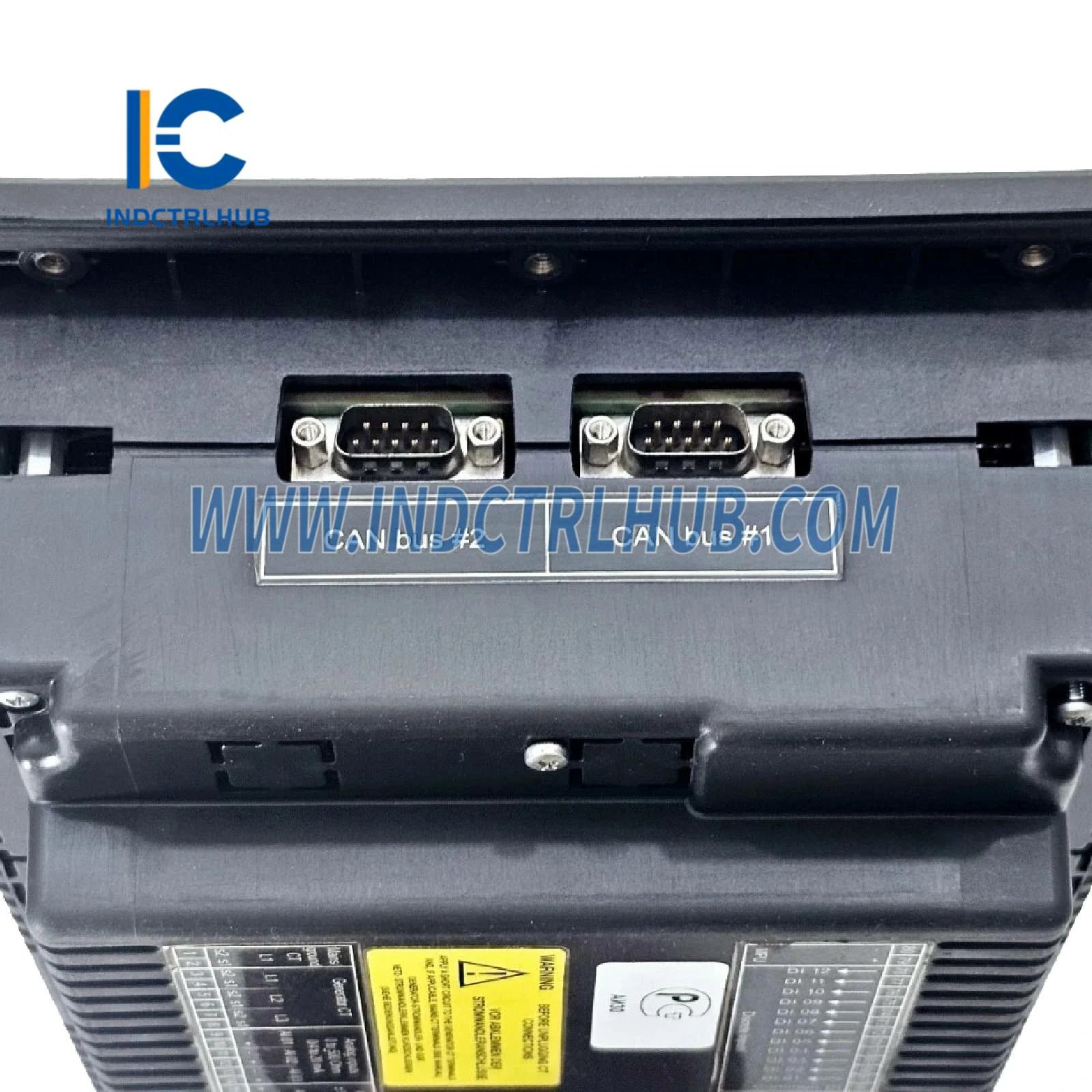

| Especificación | Detalles |
|---|---|
| Modelo/Número de Parte | 8440-1831 |
| Fabricante | Woodward |
| Descripción | Módulo de Control y Protección de Interruptor Automático LS-5 |
| Serie | LS-5 |
| Función | Controla interruptores automáticos, sincroniza generadores y proporciona funciones de protección |
| Procesador | Basado en microprocesador (arquitectura específica no detallada públicamente) |
| Memoria | Flash: 4–8 MB (para firmware y configuración) RAM: 2–4 MB (para datos en tiempo de ejecución) |
| Pantalla | Indicadores LED para estado, estado del interruptor y fallas; sin pantalla integrada |
| Entradas | 3 entradas de voltaje (generador, 100–480 VAC, 50/60 Hz) 3 entradas de voltaje (bus/servicio, 100–480 VAC, 50/60 Hz) 3 entradas de corriente (1 A o 5 A, vía TC, rango 0.05–10 A) 4 entradas discretas (24 VDC, para retroalimentación o señales de control del interruptor) |
| Salidas | 3 salidas de relé (contacto seco, hasta 250 VAC/5 A, para cierre/apertura de interruptor, alarma) 1 salida analógica (opcional, 4–20 mA, para monitoreo) |
| Interfaces de Comunicación | 2 puertos CANbus (para comunicación con EasyGen u otras unidades LS-5) 1 puerto serial (RS-485, Modbus RTU, opcional) |
| Parámetros de Sincronización | Ángulo de fase: precisión ±1° Coincidencia de voltaje: precisión ±1% Coincidencia de frecuencia: precisión ±0.1 Hz |
| Funciones de Protección | Sobrecorriente, potencia inversa, sobre/sub voltaje, sobre/sub frecuencia, desequilibrio de fase |
| Precisión de Disparo | ±5% para corriente, ±2% para voltaje/frecuencia |
| Tiempo de Respuesta | <100 ms (para acciones de sincronización y protección) |
| Redundancia | No redundante (posible redundancia a nivel de sistema con múltiples unidades) |
| Diagnósticos | Detección de fallas, registro de eventos (hasta 100 eventos), LEDs de estado, monitoreo remoto vía CANbus/Modbus |
| Compatibilidad | Controladores Woodward EasyGen (p. ej., EasyGen-3200-5, 8440-2050E), otras unidades LS-5, interruptores automáticos y dispositivos de terceros vía Modbus; integración con sistemas SCADA/DCS |
| Alimentación | 12–36 VDC (24 VDC nominal) |
| Consumo de Energía | Aprox. 5–10 W |
| Especificaciones Ambientales | Temperatura de operación: -20°C a +70°C (-4°F a +158°F) Temperatura de almacenamiento: -30°C a +80°C (-22°F a +176°F) Humedad relativa: 5% a 95% sin condensación Vibración: conforme IEC 60068-2-6 Choque: conforme IEC 60068-2-27 |
| Carcasa | IP54 (panel frontal, cuando está correctamente montado); IP20 (parte trasera) |
| Dimensiones | Aprox. 144 mm (Al) x 144 mm (An) x 75 mm (Pr) |
| Peso | Aprox. 0.8–1.2 kg |
| Montaje | Montaje en panel (dimensiones de corte según manual) |
| Certificaciones | CE, UL, CSA, certificaciones marinas (p. ej., DNV, ABS, Lloyd’s Register); ATEX/IECEx Zona 2 (dependiente de configuración) |
