Product Description

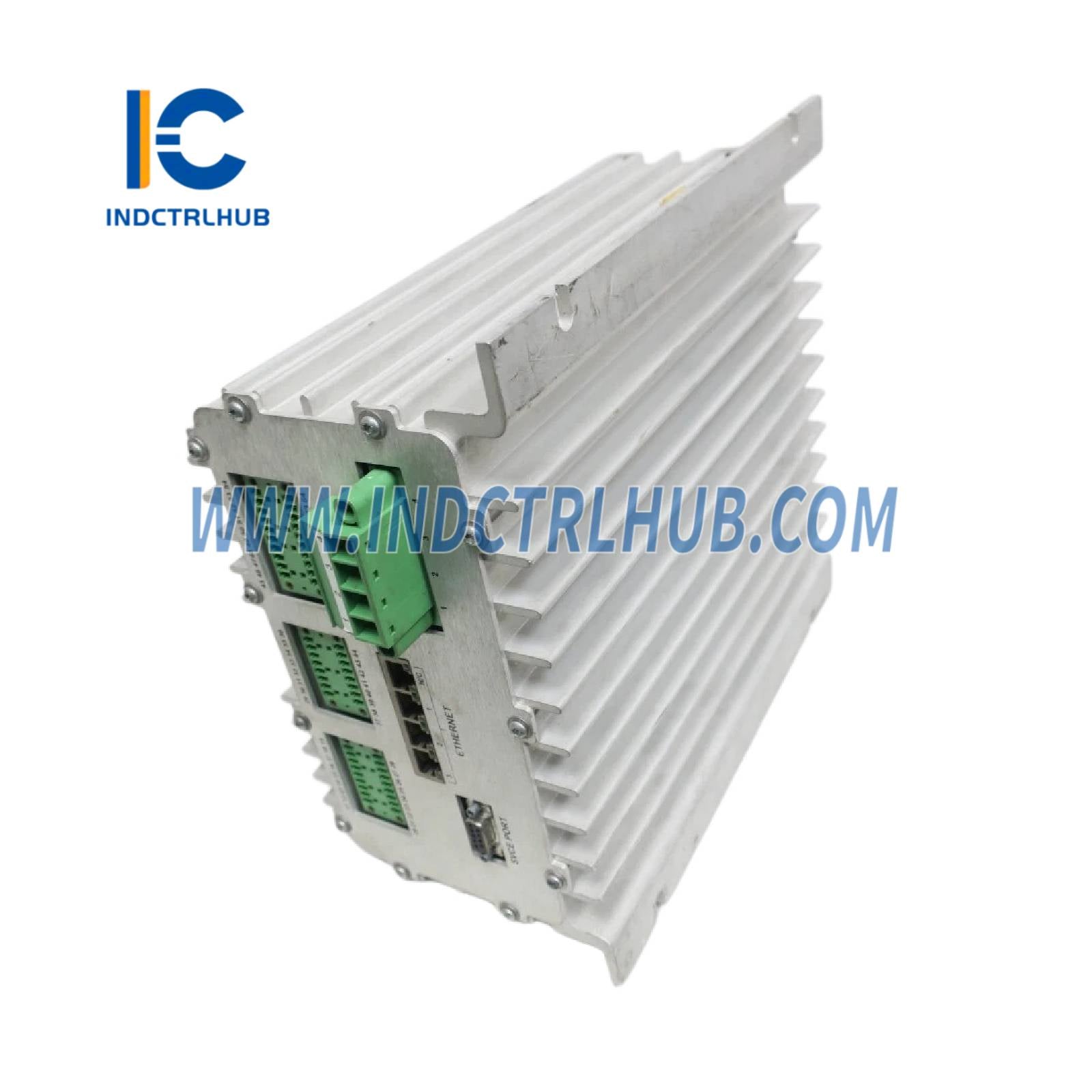

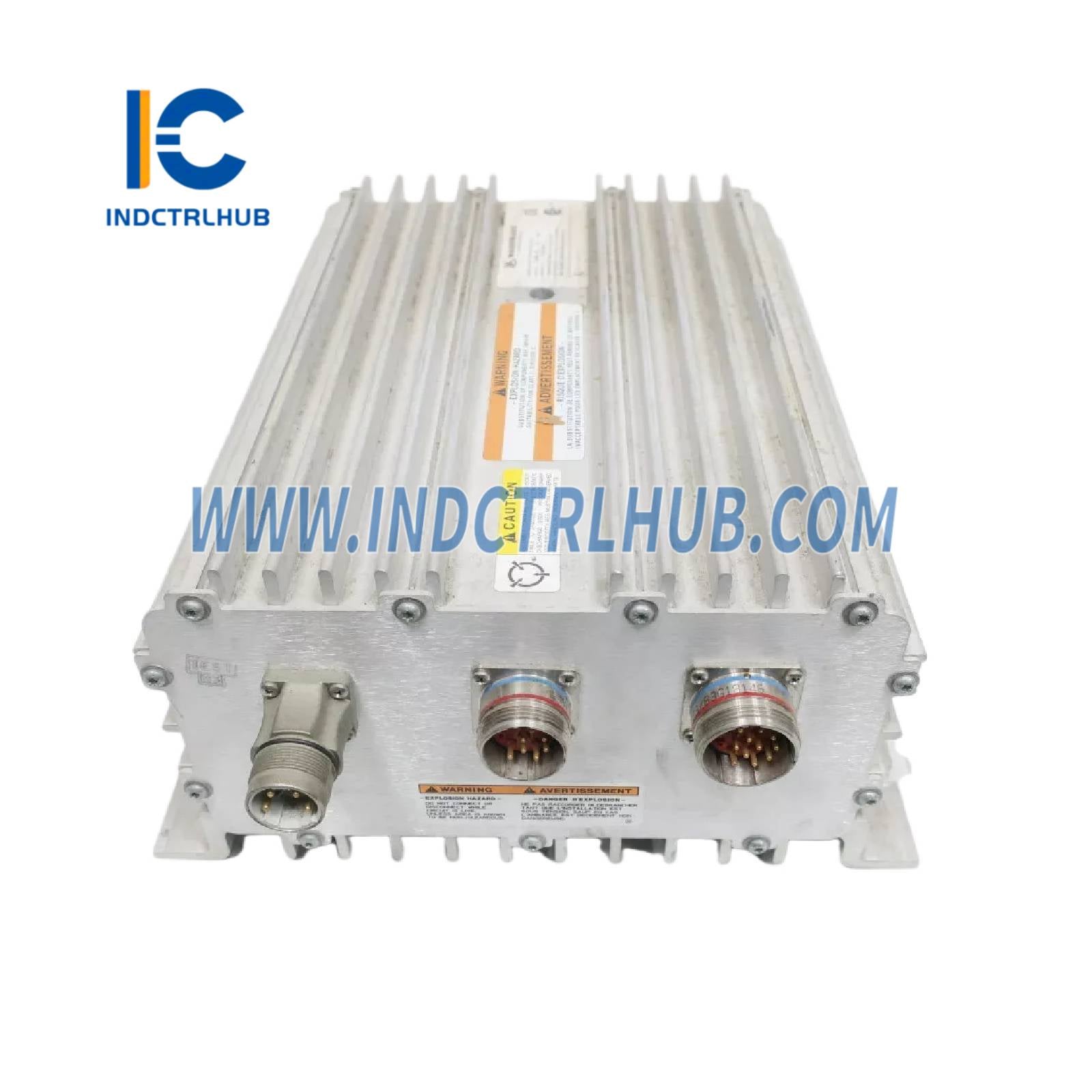

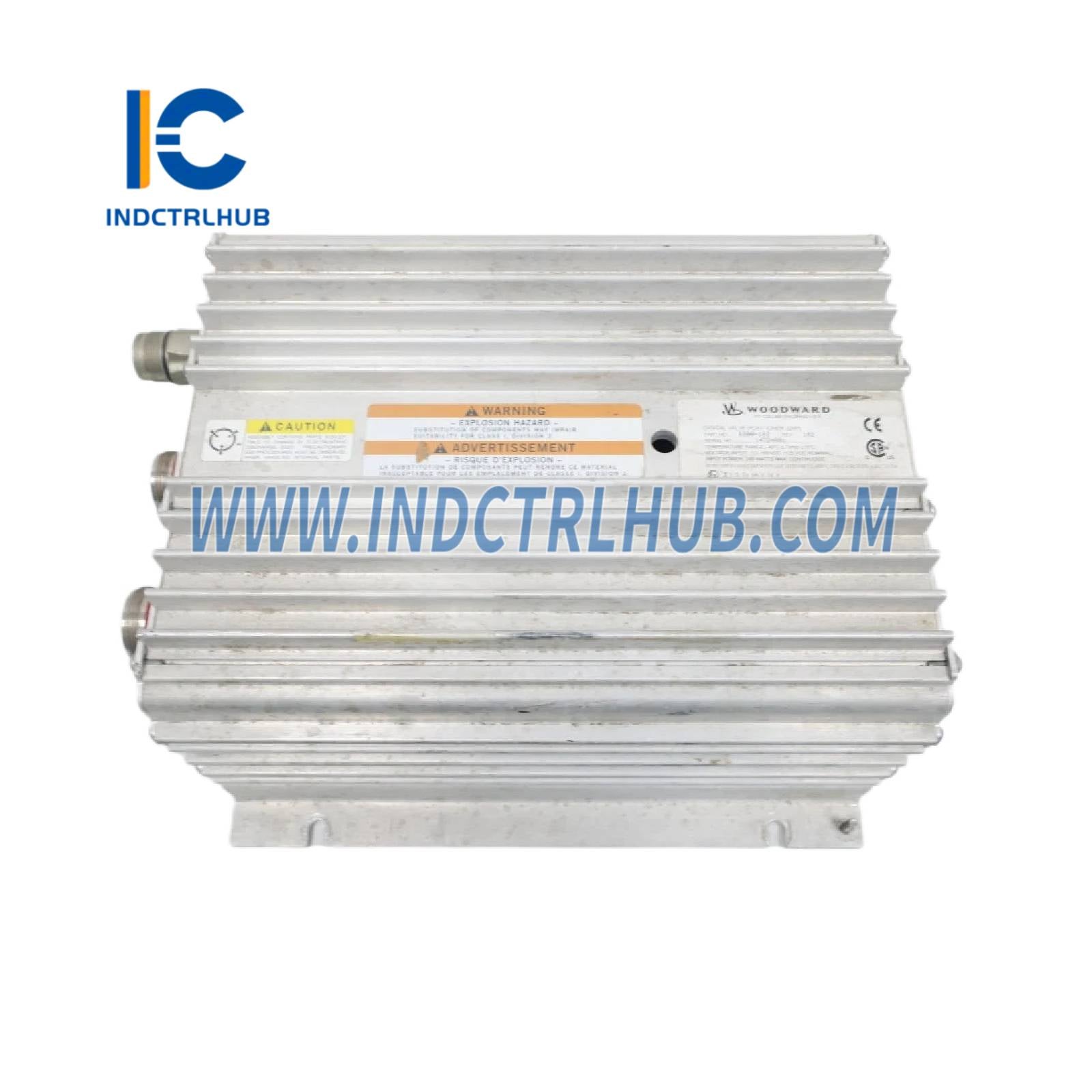

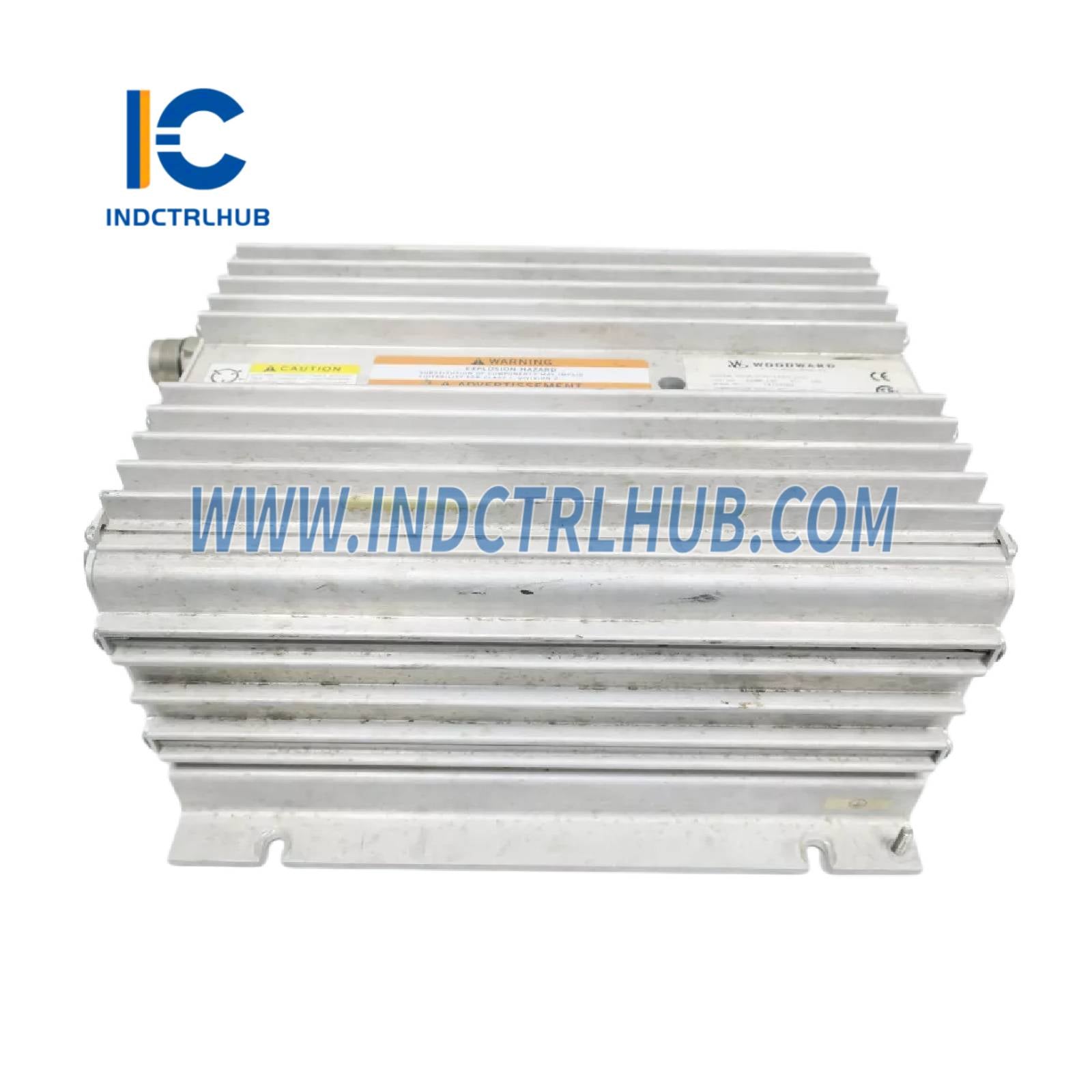

Woodward 8200-182 Control Digital Peak150
Descripción del Producto
- El Woodward 8200-182 es un Control Digital Peak150, parte de la serie Peak150 de Woodward diseñada para el control de velocidad y carga de motores alternativos y pequeñas turbinas de gas o diésel en aplicaciones industriales. Esta unidad de control basada en microprocesador proporciona un control preciso para aplicaciones como generación de energía, propulsión marina y accionamientos mecánicos en industrias como petróleo y gas, marina y procesos industriales. El Peak150 es una solución compacta y rentable para turbinas o motores de eje único, ofreciendo un rendimiento robusto con control de velocidad integrado, protección y diagnóstico. El modelo 8200-182 es similar al 8200-176 pero puede incluir mejoras específicas, como compatibilidad con diferentes actuadores, certificaciones adicionales (por ejemplo, para áreas peligrosas) o configuraciones modificadas de E/S. Está diseñado para operación confiable en aplicaciones no críticas y es distinto de las series 505D de Woodward (por ejemplo, 8200-1300) y sistemas MicroNet (por ejemplo, 5541-693).
Especificaciones Técnicas
- El 8200-182 tiene las siguientes especificaciones
| Especificación | Detalles |
|---|---|
| Modelo/Número de Parte | 8200-182 |
| Fabricante | Woodward |
| Descripción | Control Digital Peak150 para Motores Alternativos y Pequeñas Turbinas |
| Serie | Peak150 |
| Función | Controla velocidad y carga para motores alternativos o pequeñas turbinas de gas/diésel |
| Procesador | Basado en microprocesador (arquitectura específica no detallada públicamente) |
| Memoria | Flash: 4–8 MB (para firmware y configuración) RAM: 2–4 MB (para datos en tiempo de ejecución) |
| Pantalla | Ninguna (configuración vía interfaz PC o HMI externo) |
| Entradas | 2 entradas de velocidad (captador magnético o sondas de proximidad) 4 entradas analógicas (4–20 mA o 0–5 V) 8 entradas discretas (24 VDC) |
| Salidas | 2 salidas analógicas (4–20 mA) 4 salidas de relé (contacto seco) 1 salida para actuador (4–20 mA o 0–200 mA) |
| Interfaces de Comunicación | 1 puerto serial (RS-232 o RS-485, Modbus RTU) CANopen (opcional) |
| Modos de Control | Control de velocidad, control de carga, operación isócrona o con caída |
| Redundancia | No redundante |
| Diagnósticos | Detección de fallos, registro de eventos (hasta 200 eventos), LEDs de estado |
| Compatibilidad | Actuadores Woodward (por ejemplo, UG-8, EGB), sensores de velocidad y dispositivos de terceros vía protocolos estándar; se integra con sistemas SCADA básicos |
| Alimentación | 18–32 VDC (24 VDC nominal) |
| Consumo de Energía | Aprox. 10–20 W |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Vibración: conforme a MIL-STD-810 Choque: conforme a MIL-STD-810 |
| Carcasa | IP20 (montaje en panel, mayores grados IP con carcasas) |
| Dimensiones | Aprox. 200 mm (alto) x 150 mm (ancho) x 100 mm (profundidad) |
| Peso | Aprox. 1.5–2 kg |
| Montaje | Panel o riel DIN |
| Certificaciones | CE, UL, CSA, ATEX Zona 2 (para áreas peligrosas, depende de configuración), certificaciones marinas (por ejemplo, DNV, ABS) |
