Product Description
Descripción general del producto
| Categoría | Detalles |
|---|---|

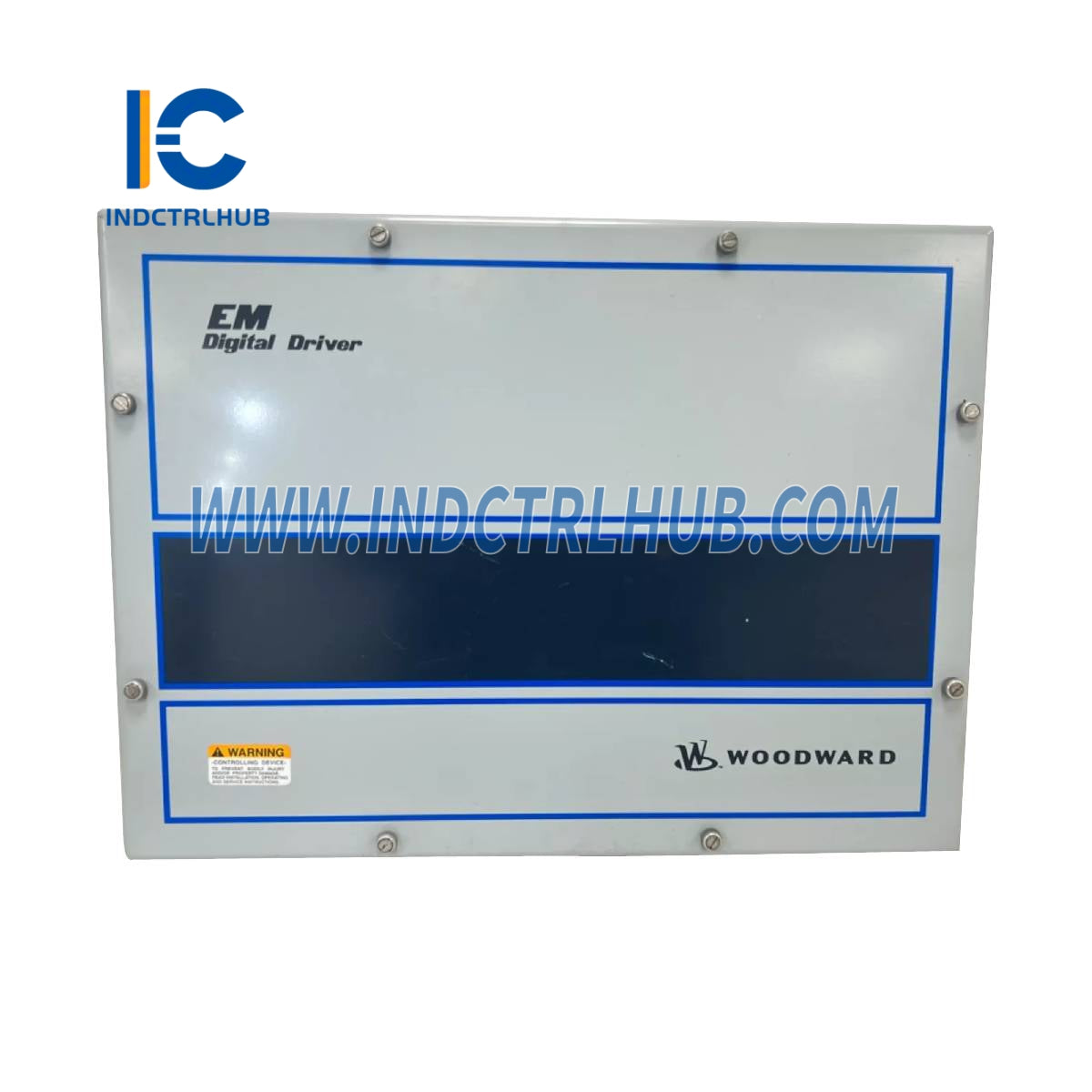

| Fabricante | Woodward |
| Modelo/Número de pieza | 8200-177 |
| Descripción | Controlador Digital EM y LQ diseñado para el control y posicionamiento preciso de válvulas de control neumáticas en sistemas de turbinas |
| Características principales | Control digital de alta precisión, autodiagnósticos, soporta múltiples protocolos de comunicación, caja con clasificación IP66 |
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | 8200-177 |
| Tipo de producto | EM y LQ Controlador Digital (Posicionador de Válvula Digital) |
| Voltaje de entrada | 120 VCA |
| Entrada de alimentación de sesgo de velocidad | 18-32 VDC |
| Clasificación de Voltaje de Salida | 24 VCC, 16 A |
| Comunicación | HART, Profibus PA, FOUNDATION Fieldbus |
| Clasificación de protección | IP66 |
| Temperatura de operación | -40°C a 85°C (-40°F a 185°F) |
| Dimensiones | 461 mm x 265 mm x 59 mm (18.15" x 10.43" x 2.32") |
| Peso | Aproximadamente 10.9 kg (24 lbs) |
Opciones de Conexión Externa
| Tipo de conexión | Detalles |
|---|---|
| Conexiones Soportadas | Montaje directo en la válvula o montaje remoto a través de cable; placas de entrada personalizables para pasajes de cables estancos. |
Características funcionales
| Característica | Detalles |
|---|---|
| Posicionamiento de la válvula | Controla los actuadores EM o las válvulas LQ en función de las señales de demanda de posición |
| Configuración | Programa de Interfaz de Controlador (DIP) software para configuración, monitoreo y ajuste a través de PC |
| Diagnóstico | Autodiagnósticos integrados con indicadores de estado en tiempo real (Ejecutar, Calibración, Alarmas, Apagados) |
| Durabilidad | Chasis robusto con enfriador integrado, adecuado para lavado a presión |
Modelo y Configuración
| Categoría | Detalles |
|---|---|
| Modelo base | 8200-177 (EM y LQ Controlador Digital para posicionamiento de válvulas) |
| Configuración | Configurable a través del software DIP; soporta la integración con sistemas de control de turbinas |
