Product Description
Descripción general del producto
| Categoría | Detalles |
|---|---|
| Fabricante | Woodward |
| Modelo/Número de pieza | 8200-1302 |

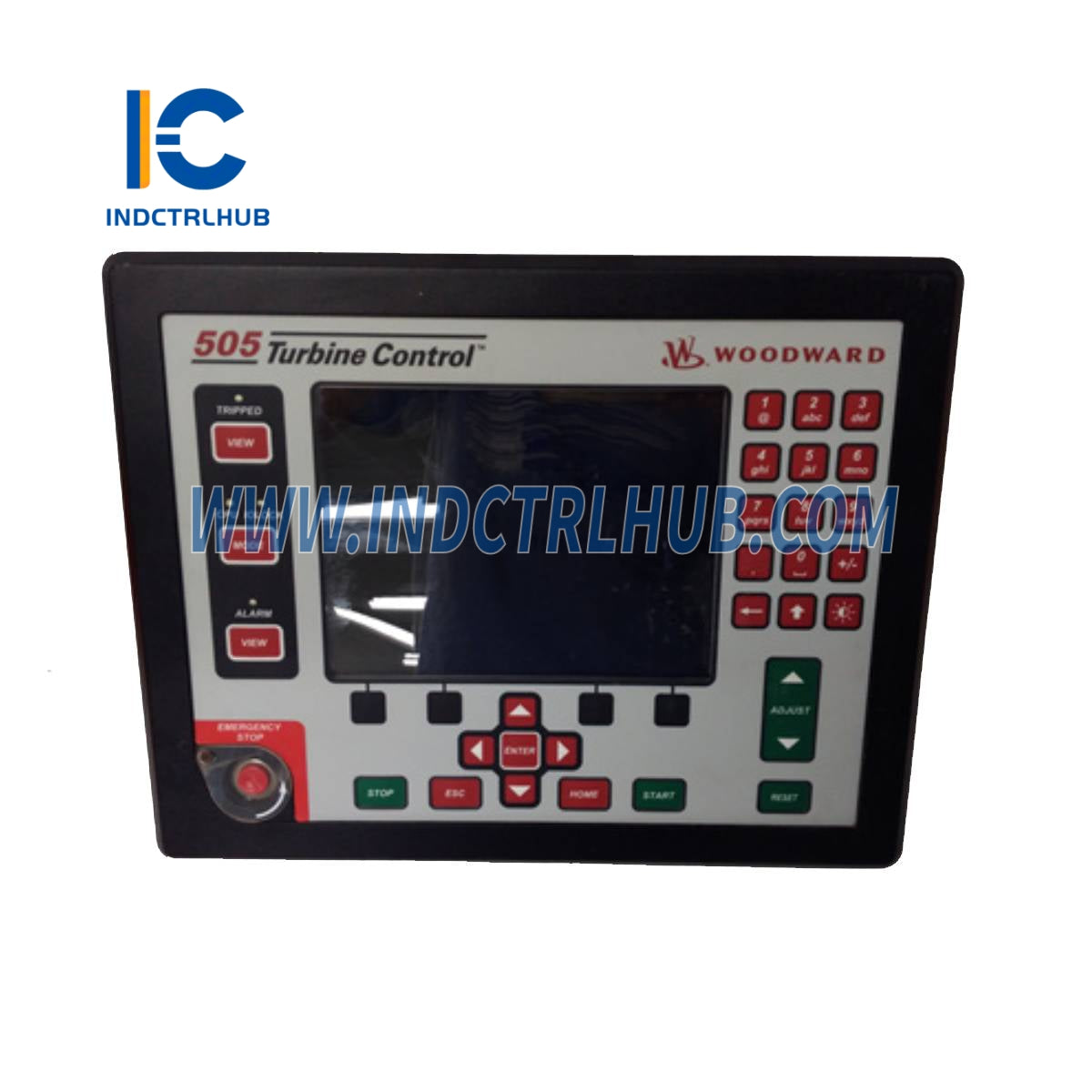

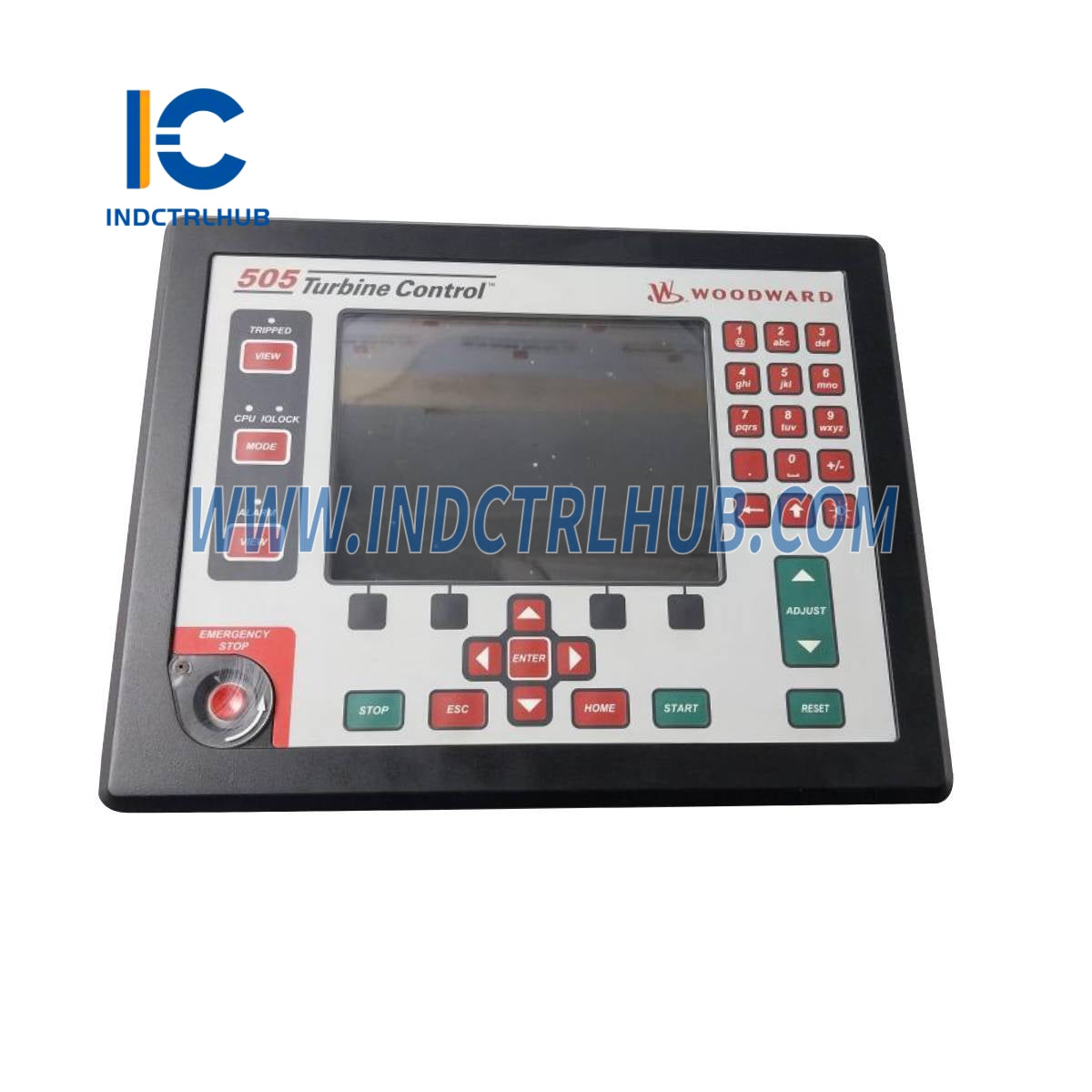

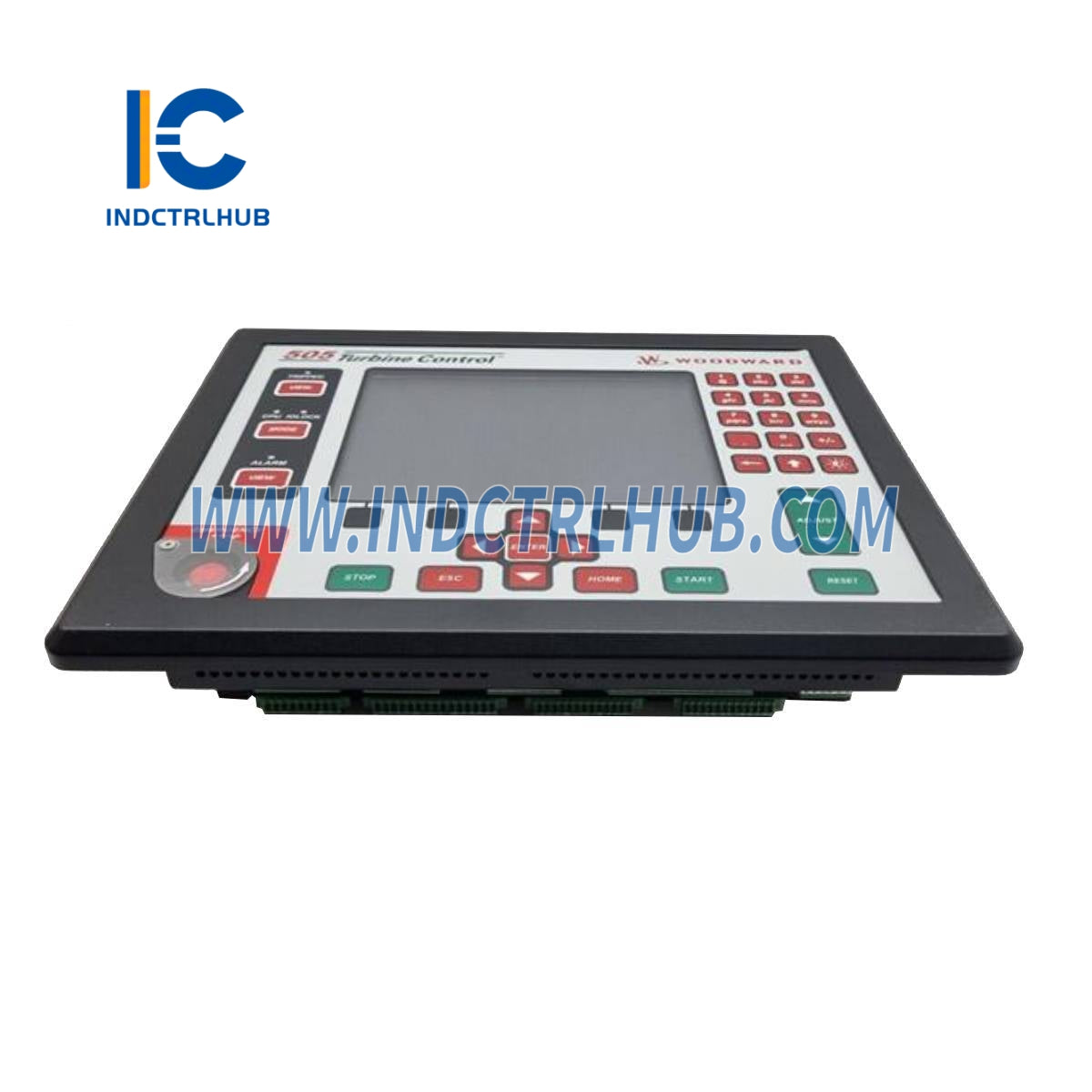

| Descripción | Gobernador Digital 505D diseñado para controlar turbinas de vapor con un panel frontal HMI gráfico integrado |
| Características principales | Cumplimiento marino/ATEX, programable en campo, comunicación Modbus, soporta actuadores de rango simple o dividido |
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | 8200-1302 |
| Línea de productos | Control de Turbina del Gobernador Digital 505D |
| Entrada de potencia | Bajo voltaje (18-36 VDC) |
| Entradas analógicas | 8 canales, 4-20 mA (configurable para 27 funciones) |
| Entradas de contacto | 20 (4 predeterminado para apagado, elevar, reiniciar, bajar; otros configurables) |
| Entradas de velocidad | 2 entradas redundantes (unidades de captación magnética, sondas de corriente de Foucault o sondas de proximidad) |
| Salidas | 2 salidas de control (4-20 mA), 8 salidas de contacto de relé tipo Form-C |
| Comunicación | Puertos Modbus, Ethernet, CANopen |
| Temperatura de operación | -30°C a 70°C (-22°F a 158°F) |
| Peso | Aproximadamente 2.5 kg (5.5 lbs) |

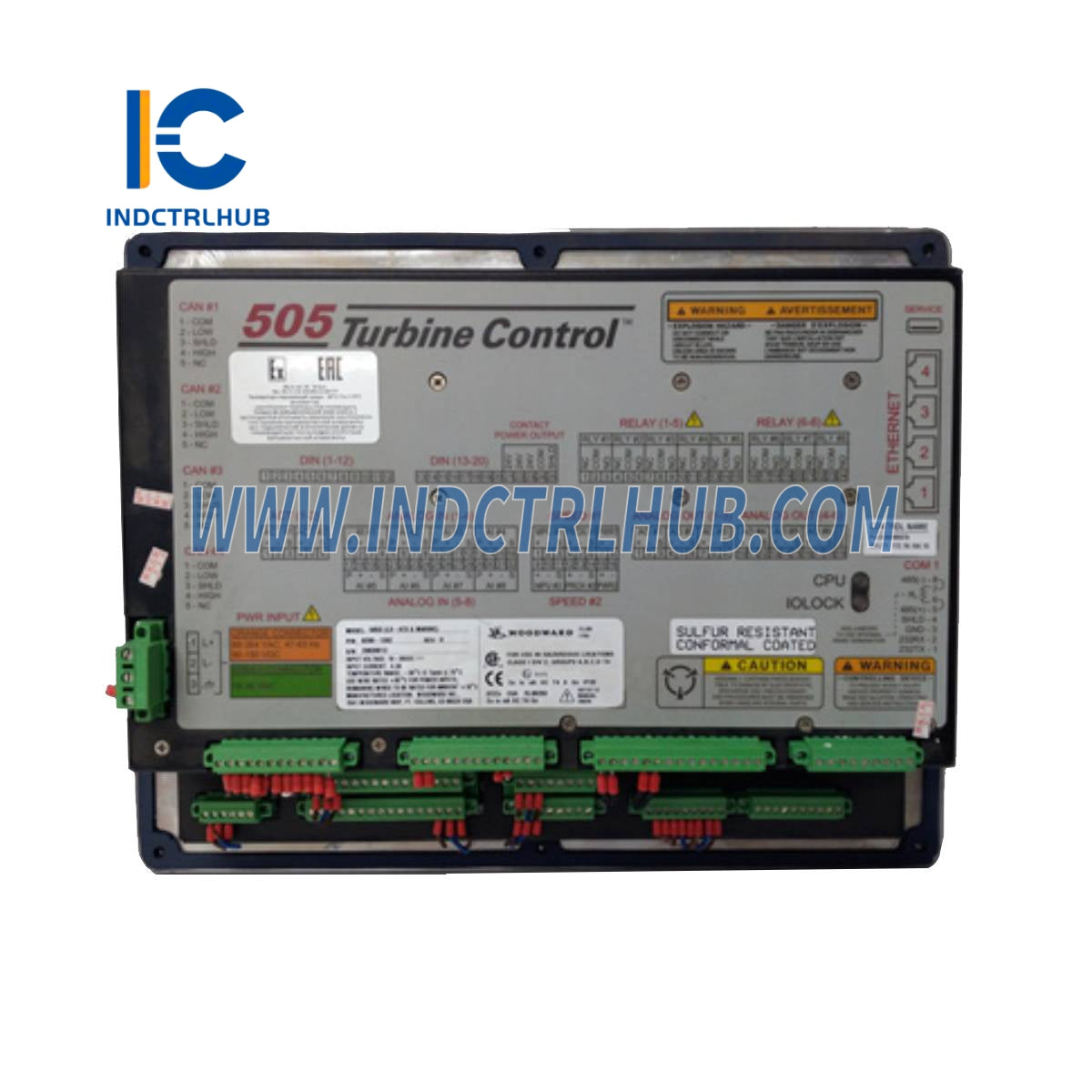

Opciones de Conexión Externa
| Tipo de conexión | Detalles |
|---|---|
| Conexiones Soportadas | Ethernet para DCS de planta y paneles RemoteView, CANopen para actuadores Woodward VariStroke y redes DSLC-II, Modbus para configuración |
Características funcionales
| Característica | Detalles |
|---|---|
| Control de turbinas | Controla turbinas de vapor para aplicaciones de accionamiento mecánico o generador |
| Modos de funcionamiento | Configuración, Operación, Calibración |
| Diagnóstico | Registros de datos de alta velocidad para la operación de turbinas, estrés e información de interrupciones |
| Compatibilidad de Actualización | Reemplazo directo para los gobernadores 505 antiguos (por ejemplo, 9907-164) con el kit de modernización 5404-1801 |
Modelo y Configuración
| Categoría | Detalles |
|---|---|

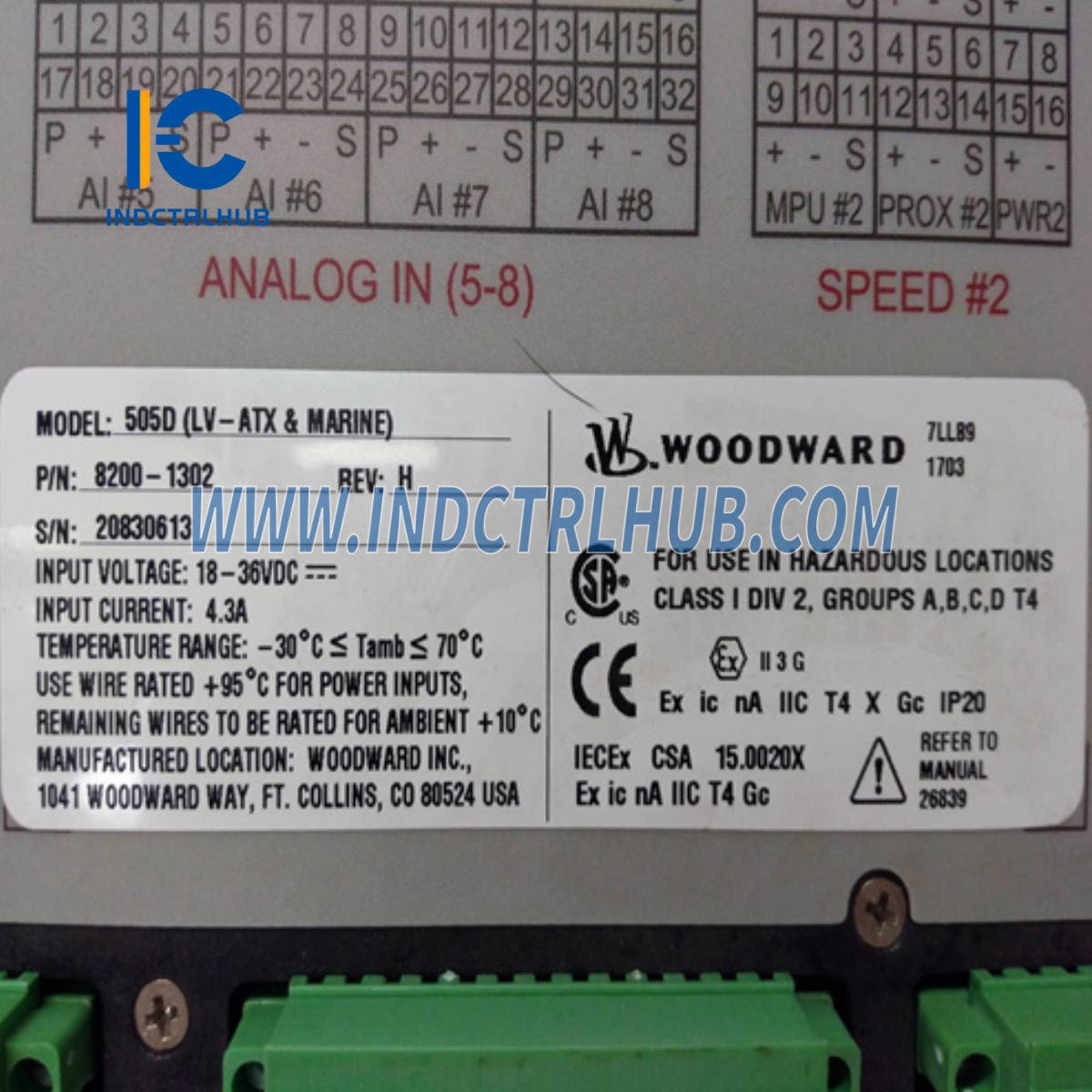

| Modelo base | 8200-1302 (Gobernador Digital 505D, alimentación LVDC, cumplimiento Marine/ATEX) |
| Configuración | Programable en campo a través de software guiado por menús; configurable como independiente o como parte de un DCS |
