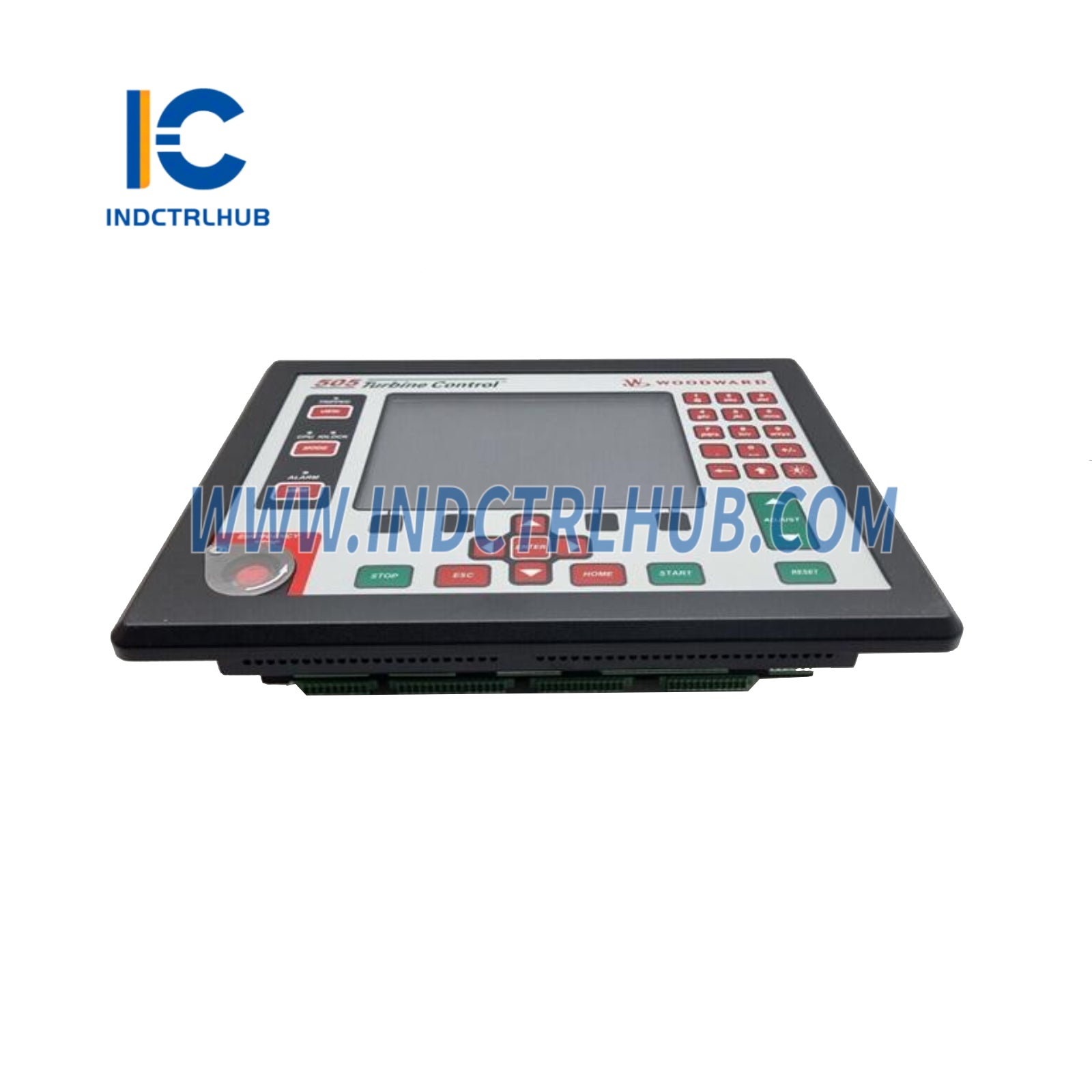

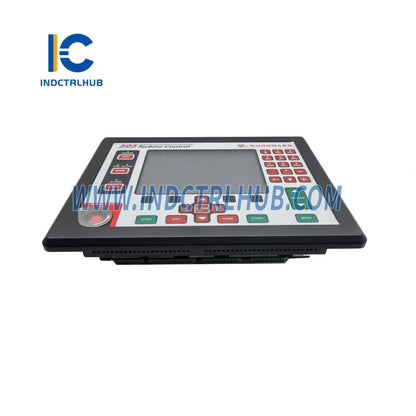

Control de Turbina Gobernador Digital Woodward 8200-1300 505D
Resumen del Producto
- El Woodward 8200-1300 es un controlador de turbina gobernador digital 505D, parte de la serie 505 de sistemas de control avanzados de Woodward diseñados para turbinas de vapor. Esta unidad de control basada en microprocesador proporciona un control preciso de velocidad, carga y proceso para turbinas de vapor en aplicaciones como generación de energía, petróleo y gas, petroquímica y procesos industriales. El 8200-1300 está configurado para sistemas de actuadores de rango único o dividido y soporta turbinas de extracción, admisión o sin extracción. Cuenta con una interfaz de usuario mejorada con una pantalla táctil a color más grande en comparación con modelos anteriores como el 8200-1203 o 8200-1205, junto con capacidades de comunicación mejoradas y diagnósticos integrados. El 8200-1300 es adecuado tanto para nuevas instalaciones como para modernizaciones, ofreciendo un rendimiento robusto en entornos industriales exigentes.
Especificaciones técnicas
- El 8200-1300 tiene las siguientes especificaciones basadas en fuentes de la industria y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 8200-1300 |
| Fabricante | Woodward |
| Descripción | Controlador de turbina gobernador digital 505D para turbinas de vapor |
| Series | 505D |
| Función | Controla la velocidad, carga y parámetros del proceso para turbinas de vapor |
| Procesador | Basado en microprocesador (arquitectura específica no detallada públicamente) |
| Memoria | Flash: 16–32 MB (para firmware y configuración) RAM: 8–16 MB (para datos en tiempo de ejecución) |
| Pantalla | Pantalla LCD táctil a color, 800x480 píxeles, 5.7 pulgadas (interfaz mejorada) |
| Entradas | 6 entradas de velocidad (captador magnético o sondas de proximidad) 16 entradas analógicas (4–20 mA o 0–5 V) 24 entradas discretas (24 VCC) |
| Salidas | 4 salidas analógicas (4–20 mA) 8 salidas de relé (contacto seco) 2 salidas para actuadores (4–20 mA o 0–200 mA, rango único o dividido) |
| Interfaces de Comunicación | 2 puertos Ethernet (Modbus TCP, OPC, propietario Woodward) 2 puertos seriales (RS-232, RS-485, Modbus RTU) CANopen (estándar) |
| Modos de control | Control de velocidad, control de carga, control de extracción/admisión, control en cascada, control de procesos |
| Redundancia | No redundante (configuraciones opcionales con fuente de alimentación redundante) |
| Diagnósticos | Detección de fallos en tiempo real, registro de eventos (hasta 1000 eventos), monitoreo de salud del sistema, diagnóstico por pantalla táctil |
| Compatibilidad | Actuadores Woodward (p. ej., TG, EHPC), sensores y dispositivos de terceros vía protocolos estándar; se integra con sistemas DCS/SCADA |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal) o 90–264 VCA (50/60 Hz) |
| Consumo de energía | Aprox. 25–45 W (según configuración) |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (montado en panel, índices IP más altos con cajas) |
| Dimensiones | Aprox. 305 mm (A) x 356 mm (An) x 152 mm (P) |
| Peso | Aprox. 4–5 kg |
| Montaje | Recorte para panel o riel DIN (con adaptador) |
| Certificaciones | CE, UL, CSA, ATEX Zona 2 (para áreas peligrosas, depende de la configuración), certificaciones marinas (p. ej., DNV, ABS) |
