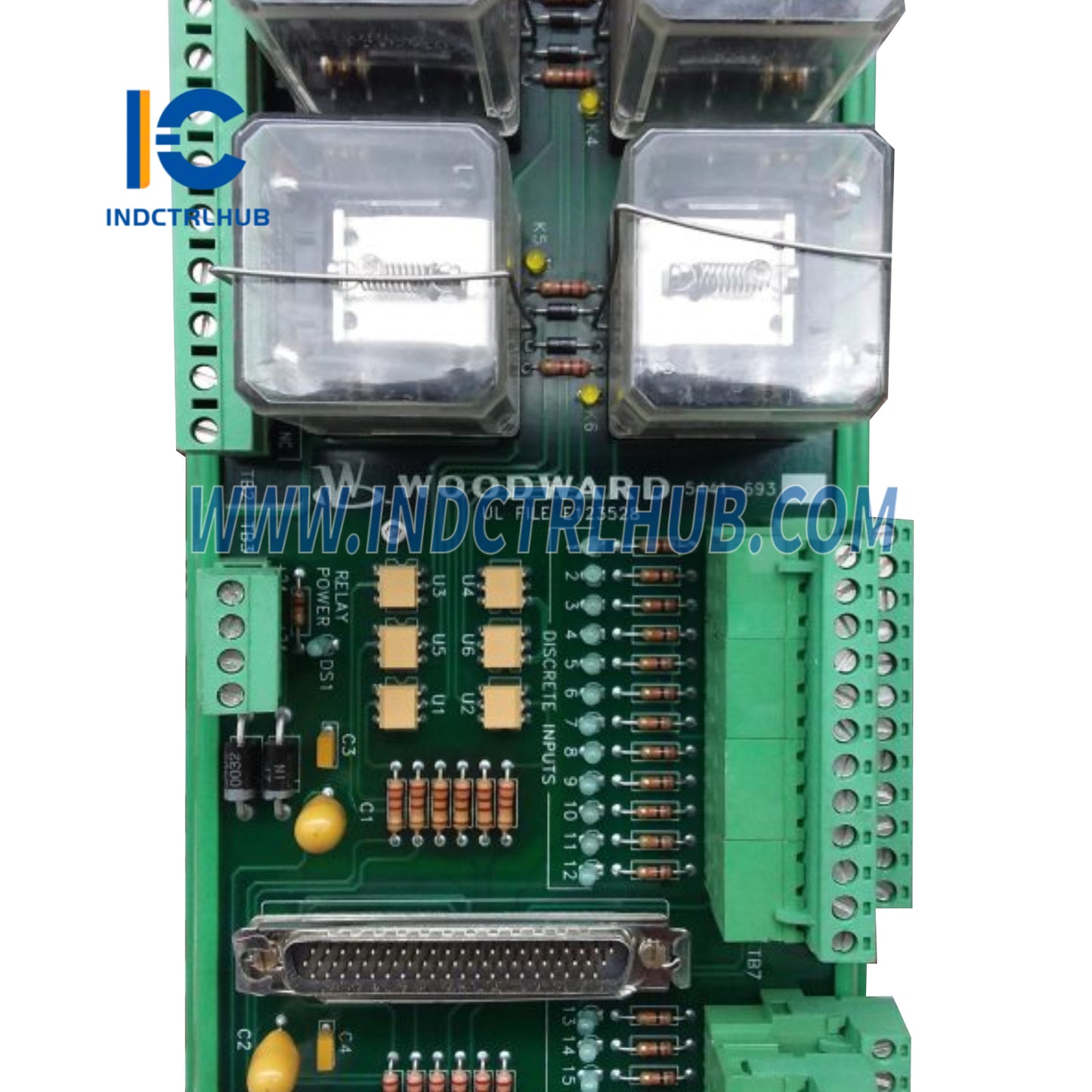

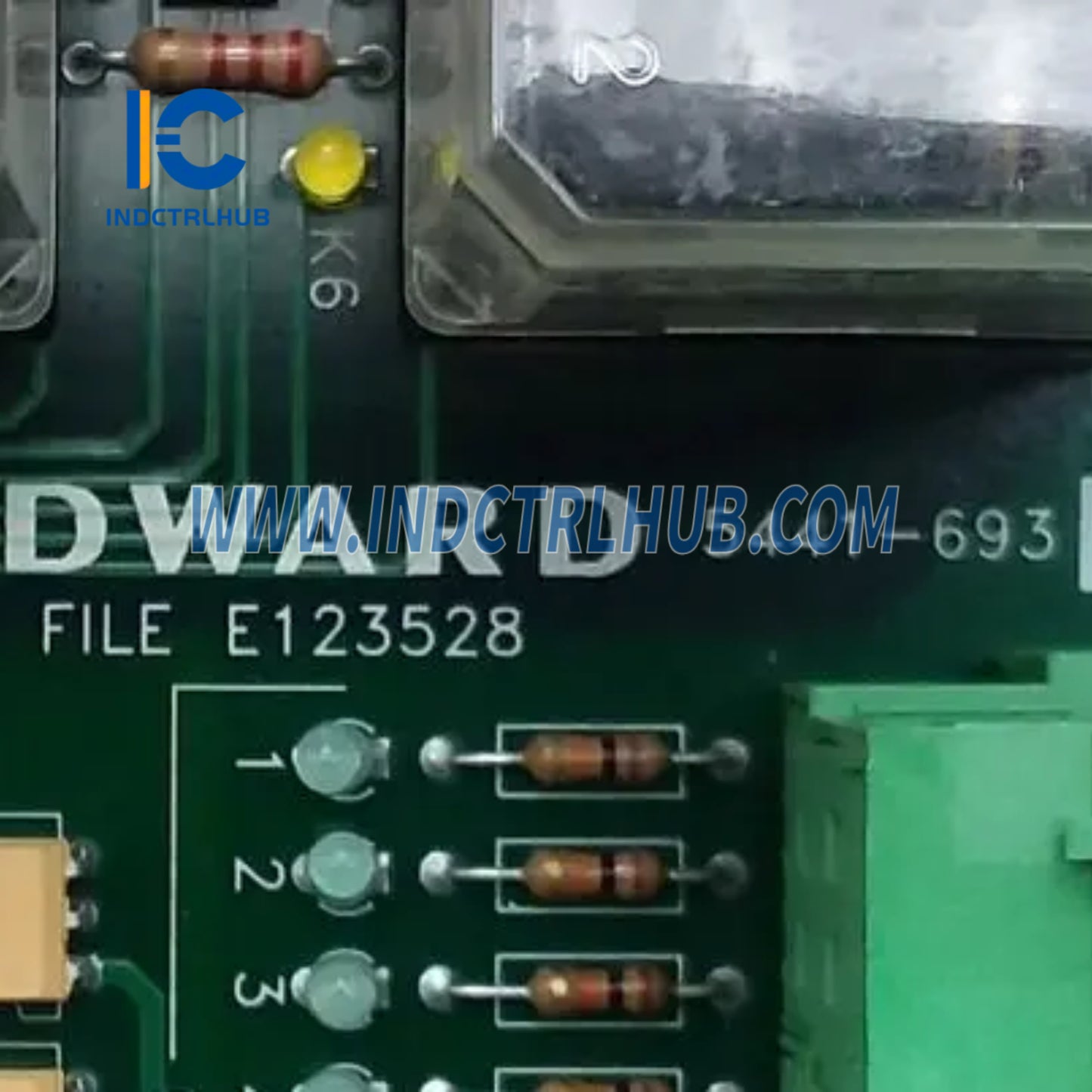

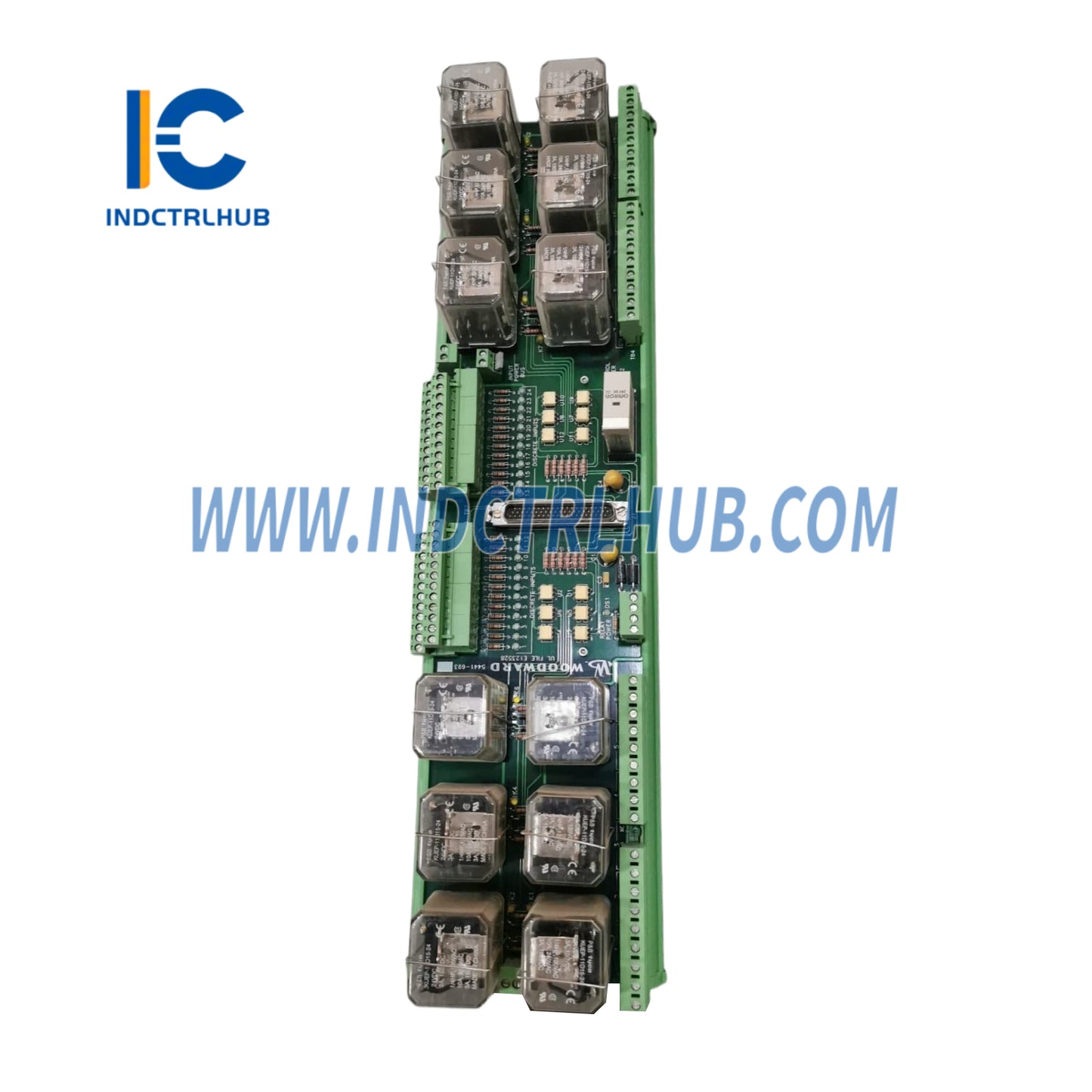

Sistema de Control Digital Woodward 5541-693 MicroNet TMR
Resumen del Producto
- El Woodward 5541-693 es un Sistema de Control Digital MicroNet Triple Modular Redundante (TMR) diseñado para control de alta fiabilidad en aplicaciones industriales como turbinas de gas y vapor, compresores y sistemas de generación de energía. Este sistema integra una unidad central de procesamiento, módulos de E/S e interfaces de comunicación para ejecutar algoritmos de control complejos, gestionar señales de entrada/salida y asegurar operación tolerante a fallos mediante procesamiento triplicado con votación 2 de 3. Se usa comúnmente en industrias como generación de energía, petróleo y gas, aeroespacial y marina, reconocido por su rendimiento robusto, escalabilidad e integración fluida con la plataforma MicroNet de Woodward. El 5541-693 es un sistema de control completo, distinto de módulos individuales como la serie 5466, ofreciendo una solución integral para aplicaciones críticas.
Especificaciones técnicas
- El 5541-693 tiene las siguientes especificaciones basadas en fuentes industriales y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 5541-693 |
| Fabricante | Woodward |
| Descripción | Sistema de Control Digital MicroNet TMR |
| Series | MicroNet TMR |
| Función | Ejecuta algoritmos de control, gestiona E/S y asegura operación tolerante a fallos para control industrial |
| Procesador | Microprocesadores de alto rendimiento triple redundantes (p. ej., basados en Freescale PowerPC o similar) |
| Memoria | Flash: 64–128 MB (para firmware y aplicación) RAM: 256–512 MB (para datos en tiempo de ejecución) |
| Interfaces de Comunicación | Ethernet (puertos redundantes dobles, 10/100 Mbps), Modbus TCP/RTU, CANopen, RS-232, RS-485, protocolos propietarios de Woodward |
| Redundancia | Triple Modular Redundante (TMR) con votación 2 de 3 para tolerancia a fallos |
| Capacidad de E/S | Configurable con múltiples módulos de E/S (p. ej., analógico, digital, velocidad, temperatura); soporta hasta cientos de puntos de E/S según la configuración del chasis |
| Software de Control | Woodward GAP (Programador de Aplicaciones Gráfico), MicroNet Toolkit, Control Assistant |
| Diagnósticos | Monitoreo de salud del procesador, detección de fallos, detección de discrepancias, registro de eventos (hasta 1000 eventos), LEDs de estado |
| Compatibilidad | Módulos Woodward MicroNet TMR (p. ej., 5466-315 combo analógico, 5466-328 entrada analógica, 5466-257 transceptor remoto), actuadores, sensores y dispositivos de terceros mediante protocolos estándar |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal, a través del backplane del chasis); opciones de fuente de alimentación redundante disponibles |
| Consumo de energía | Aprox. 50–150 W (dependiendo de la configuración y carga de E/S) |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (instalado en chasis MicroNet, clasificaciones IP más altas con carcasas) |
| Dimensiones | Varía según la configuración del chasis (chasis típico: rack de 19 pulgadas, altura 6U o 12U) |
| Peso | Aprox. 5–15 kg (dependiendo de la configuración del chasis y módulo) |
| Montaje | Chasis MicroNet TMR montado en rack |
| Certificaciones | Certificaciones CE, UL, CSA, ATEX (para áreas peligrosas, según configuración), certificaciones marítimas (p. ej., DNV, ABS) |
