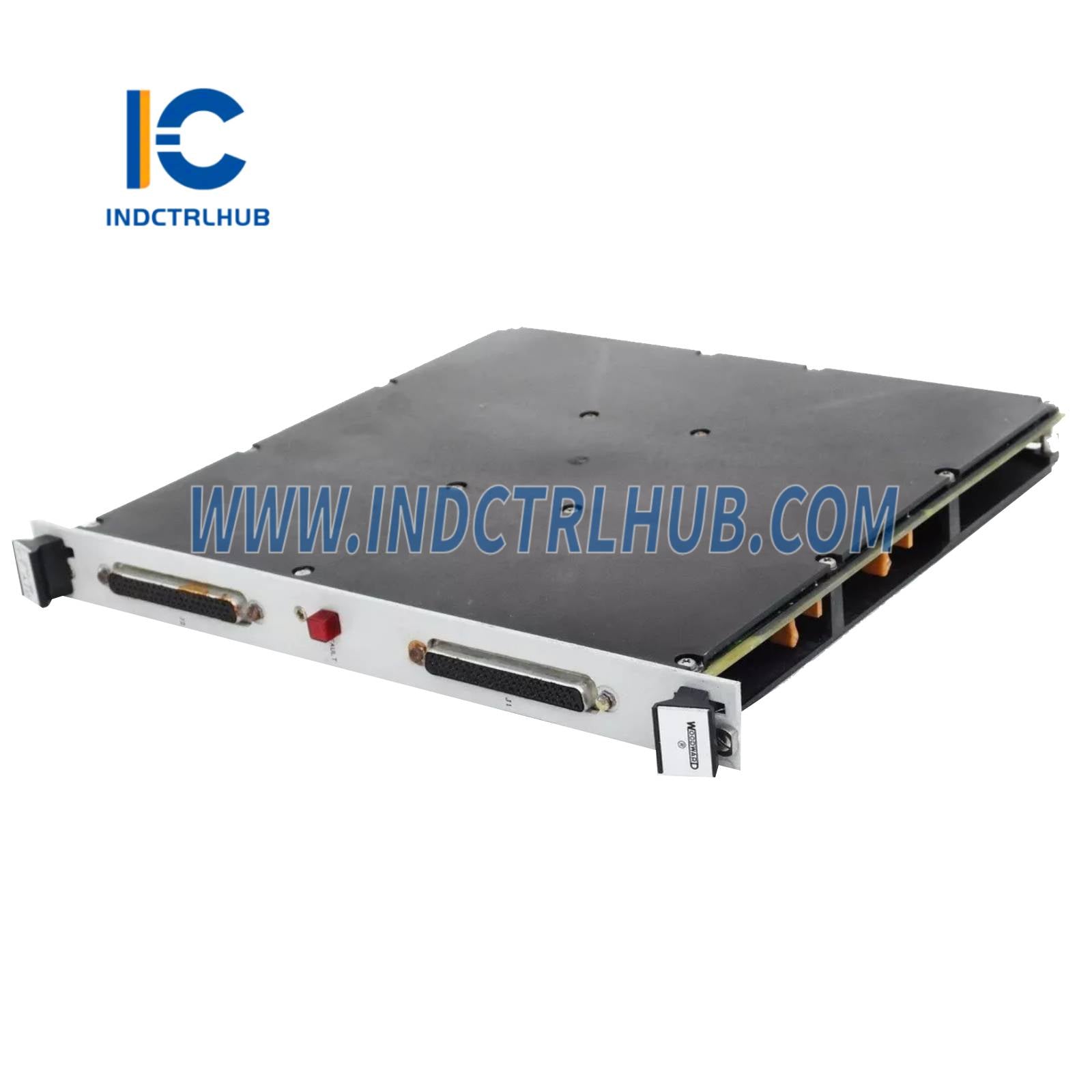

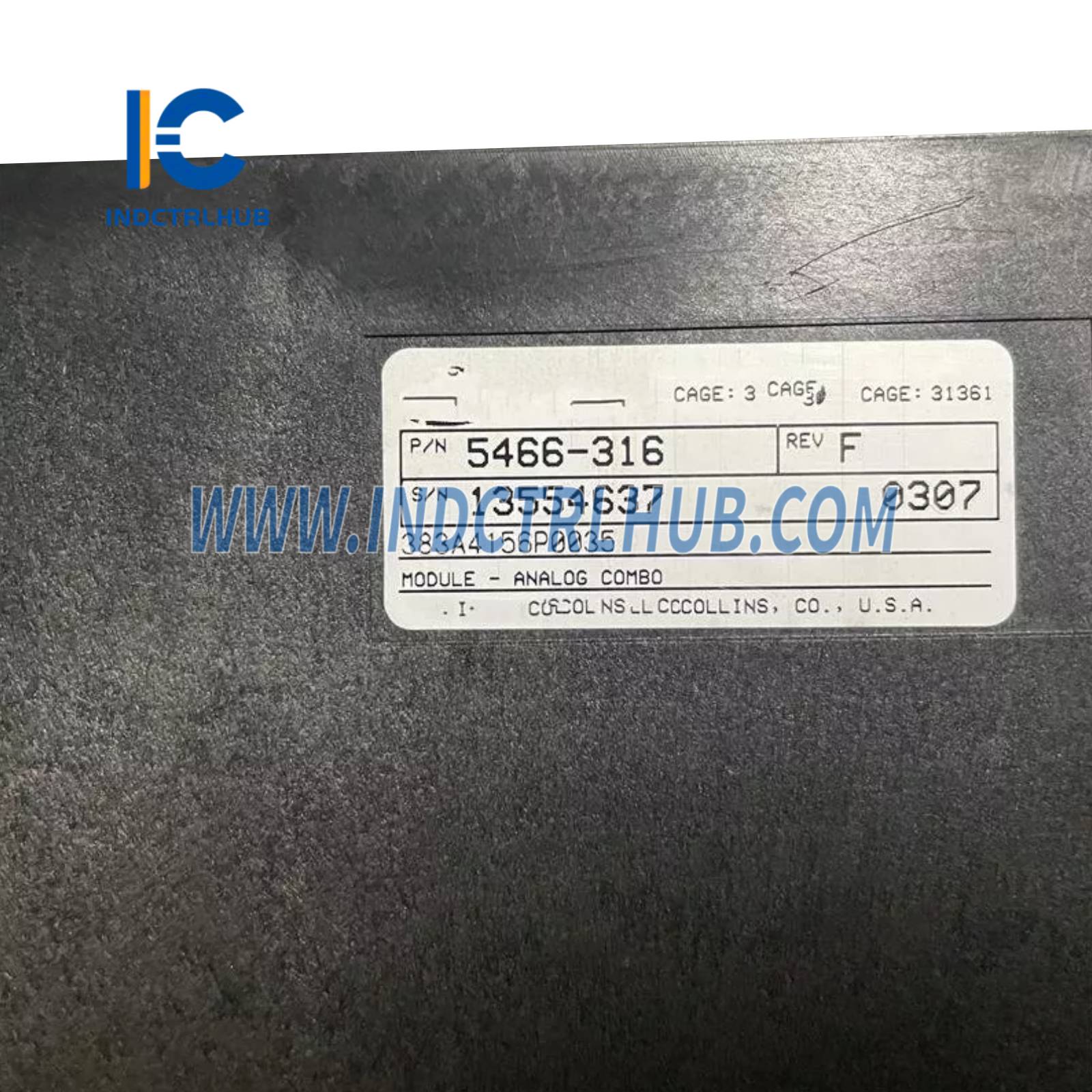

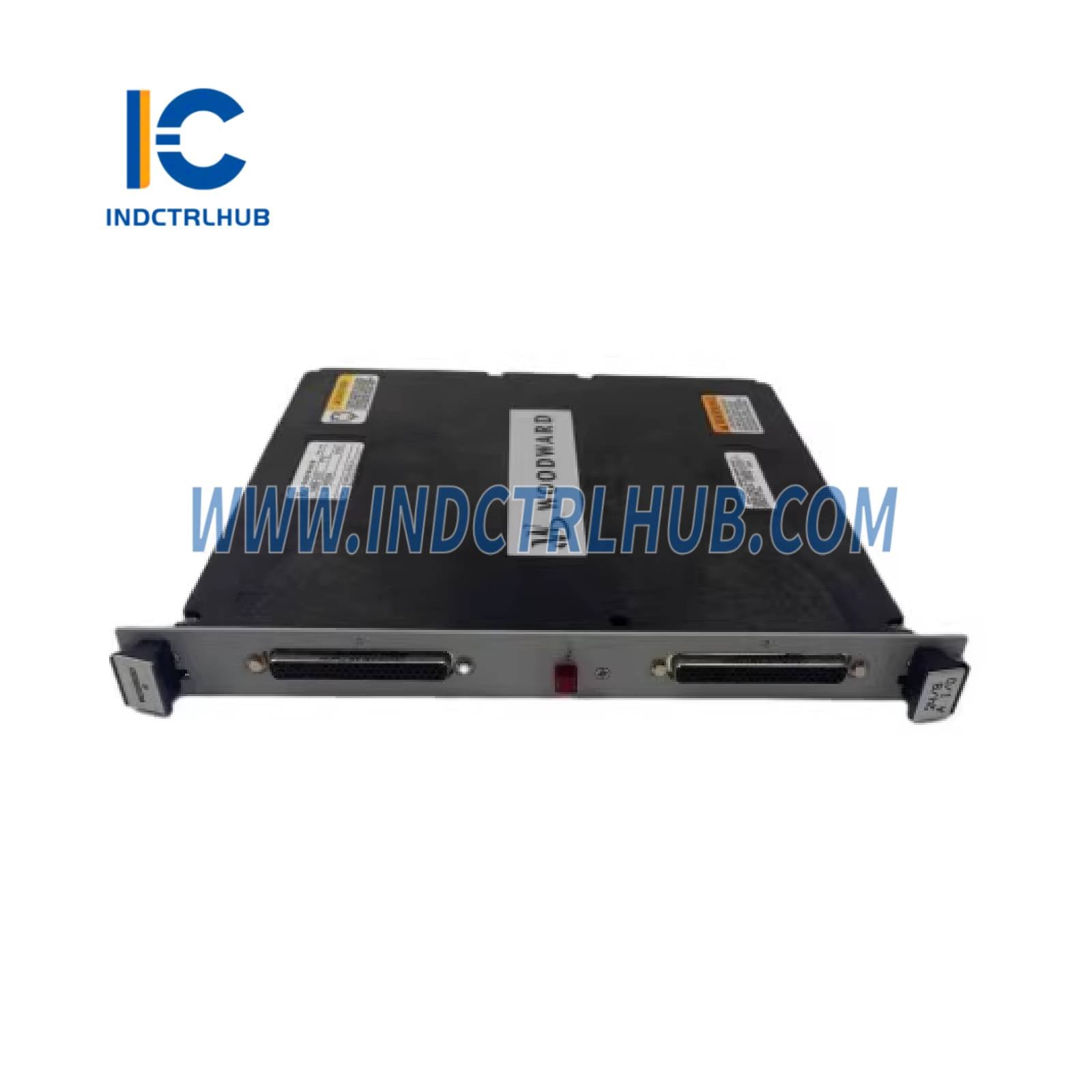

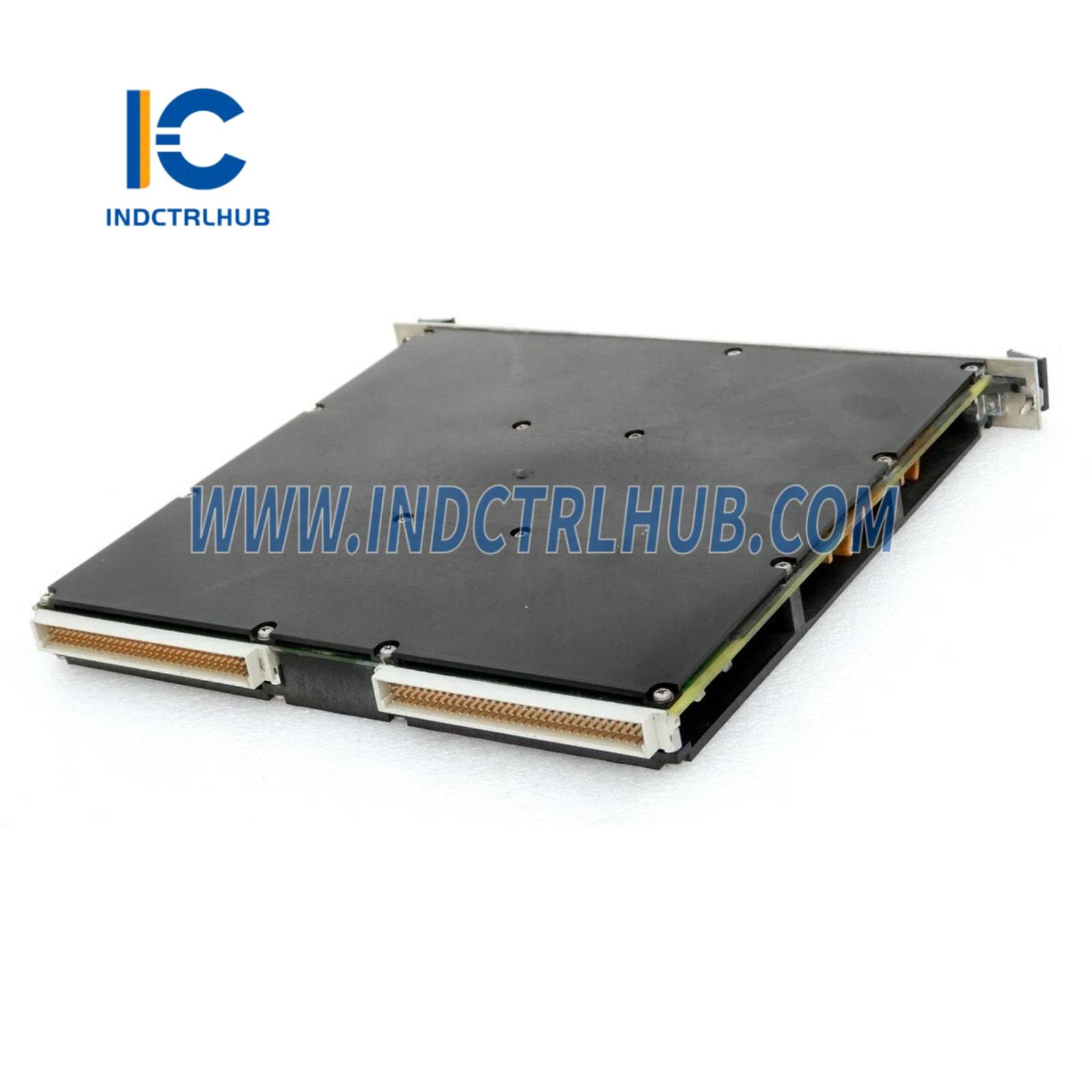

Módulo combinado analógico Woodward 5466-316 MicroNet TMR
Resumen del Producto
- El Woodward 5466-316 es un Módulo Combinado Analógico diseñado para los Sistemas MicroNet Triple Modular Redundante (TMR) y MicroNet Control de Woodward. Este módulo integra capacidades de entrada y salida analógica, procesando señales de sensores y actuadores para parámetros como presión, temperatura, flujo o posiciones de válvulas en aplicaciones industriales como turbinas de gas y vapor, compresores y sistemas de generación de energía. Soporta configuraciones tanto no redundantes como TMR, asegurando fiabilidad en entornos críticos. El 5466-316 se utiliza comúnmente en industrias como generación de energía, petróleo y gas, aeroespacial y marina, conocido por su alta precisión, diseño robusto e integración fluida con las plataformas MicroNet de Woodward. Es similar al 5466-315 pero puede presentar diferentes cantidades de canales o mejoras específicas para ciertas aplicaciones.
Especificaciones técnicas
- El 5466-316 tiene las siguientes especificaciones basadas en fuentes de la industria y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 5466-316 |
| Fabricante | Woodward |
| Descripción | Módulo combinado analógico para sistemas de control MicroNet |
| Series | MicroNet / MicroNet TMR |
| Función | Procesa señales analógicas de entrada y salida para monitoreo y control |
| Entradas analógicas | 16 canales (4–20 mA, 0–5 V o ±10 V, según configuración) |
| Salidas Analógicas | 8 canales (4–20 mA o 0–5 V, según configuración) |
| Resolución | 16 bits para entradas, 14 bits para salidas (típico) |
| Precisión | ±0,1% de la escala completa (típico) |
| Impedancia de entrada | 250 Ω (para 4–20 mA), >1 MΩ (para entradas de voltaje) |
| Carga de salida | ≤ 600 Ω (para 4–20 mA), ≥ 2 kΩ (para salidas de voltaje) |
| Aislamiento | Entradas/salidas ópticamente aisladas (hasta 1500 V) |
| Tiempo de respuesta | ≤ 10 ms (típico para procesamiento de entrada a salida) |
| Redundancia | Soporta configuraciones TMR con procesamiento triplicado (cuando se usa en sistemas MicroNet TMR) |
| Interfaz de Comunicación | Bus interno MicroNet (protocolo propietario) |
| Diagnósticos | Sobrerango/subrango de señal, detección de circuito abierto, reporte de fallos del módulo, LEDs de estado |
| Compatibilidad | Sistemas Woodward MicroNet y MicroNet TMR, compatibles con CPUs MicroNet (por ejemplo, 5466-1510, 5466-1045) y módulos de E/S |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal, vía backplane del chasis MicroNet) |
| Consumo de energía | Aprox. 15–25 W (dependiendo de la carga de señal) |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (instalado en chasis MicroNet, clasificaciones IP más altas con carcasas) |
| Dimensiones | Aprox. 300 mm (A) x 50 mm (An) x 150 mm (P) |
| Peso | Aprox. 0,6–1,0 kg |
| Montaje | Se conecta al chasis MicroNet o MicroNet TMR |
| Certificaciones | Certificaciones CE, UL, CSA, ATEX (para áreas peligrosas, según configuración), certificaciones marítimas (p. ej., DNV, ABS) |
