Product Description

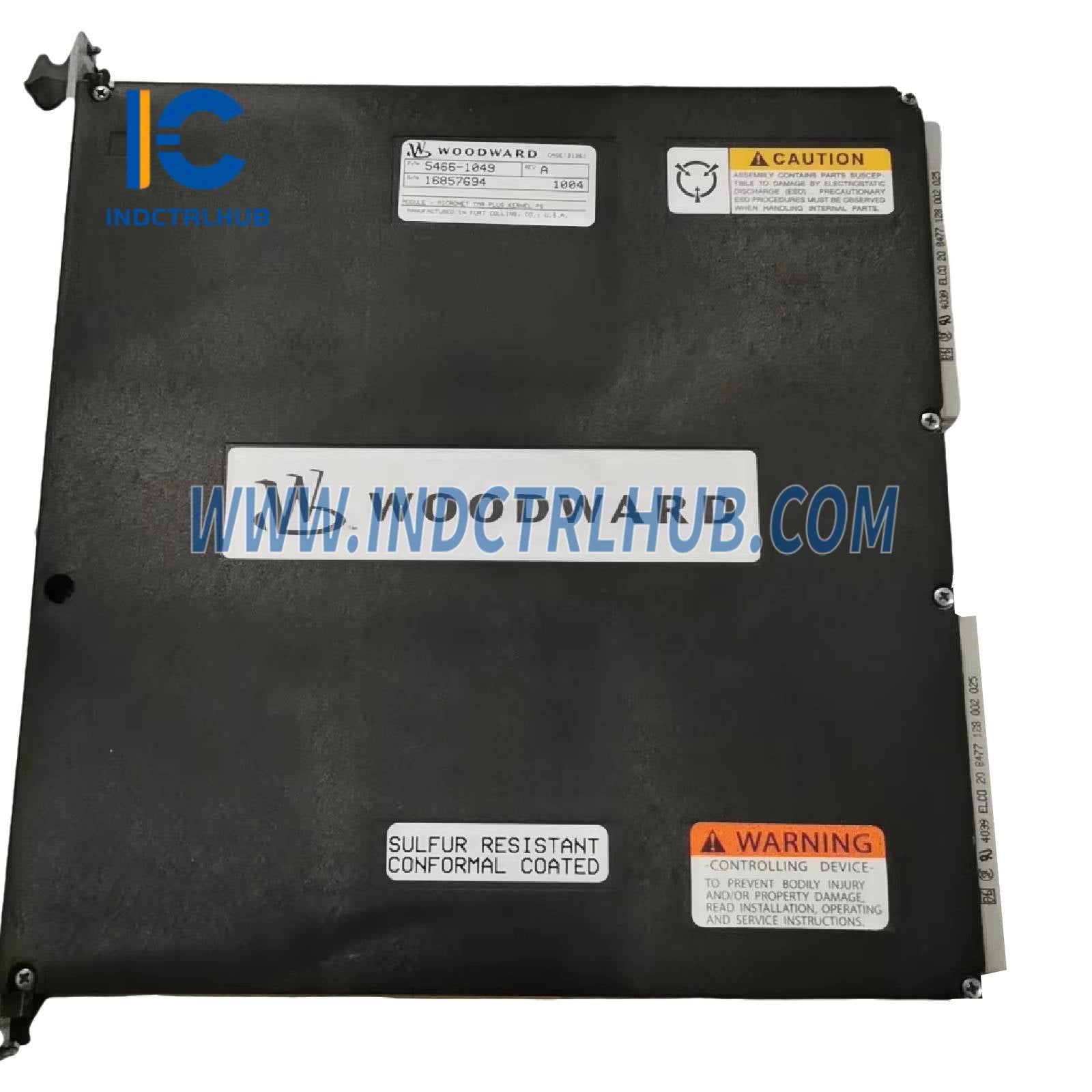

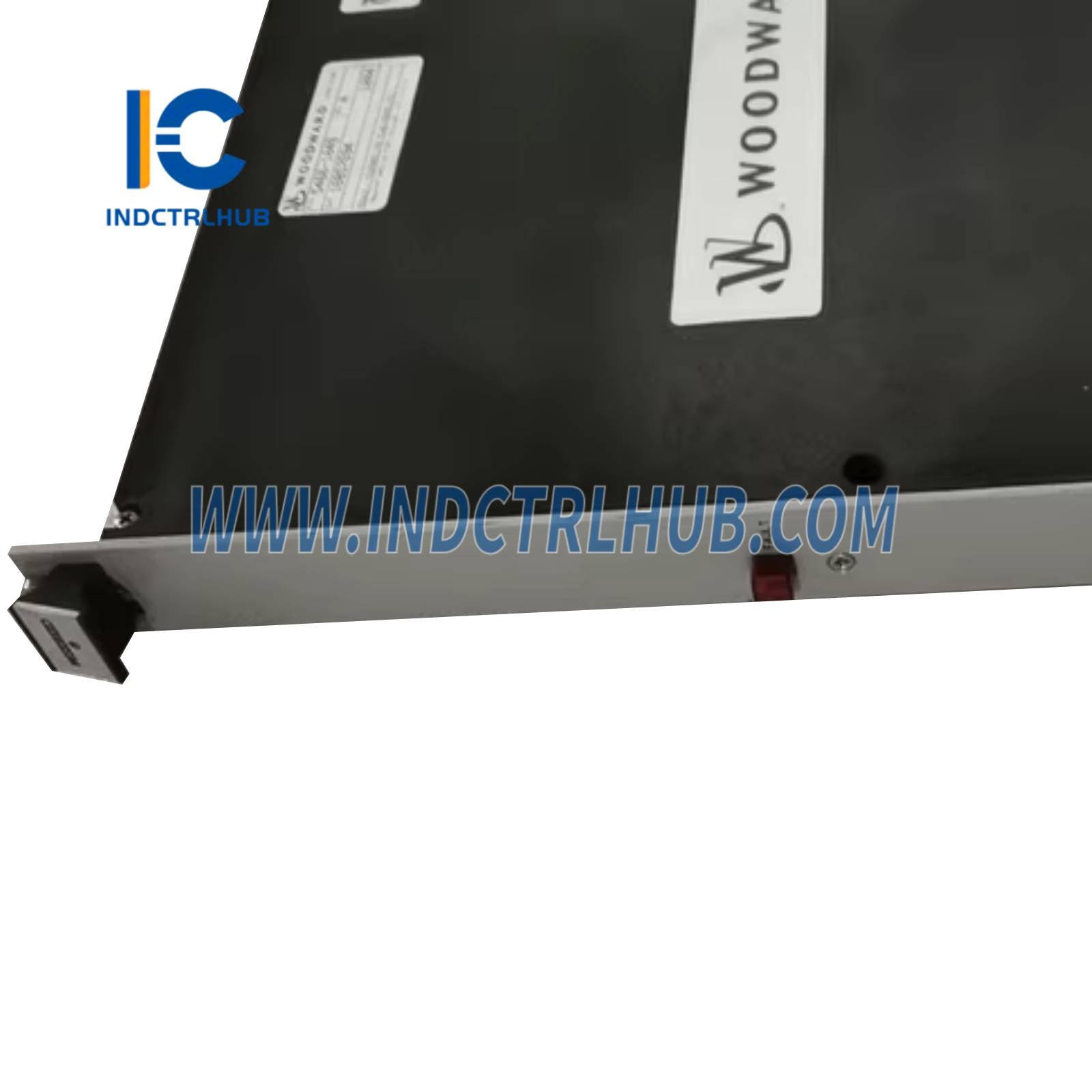

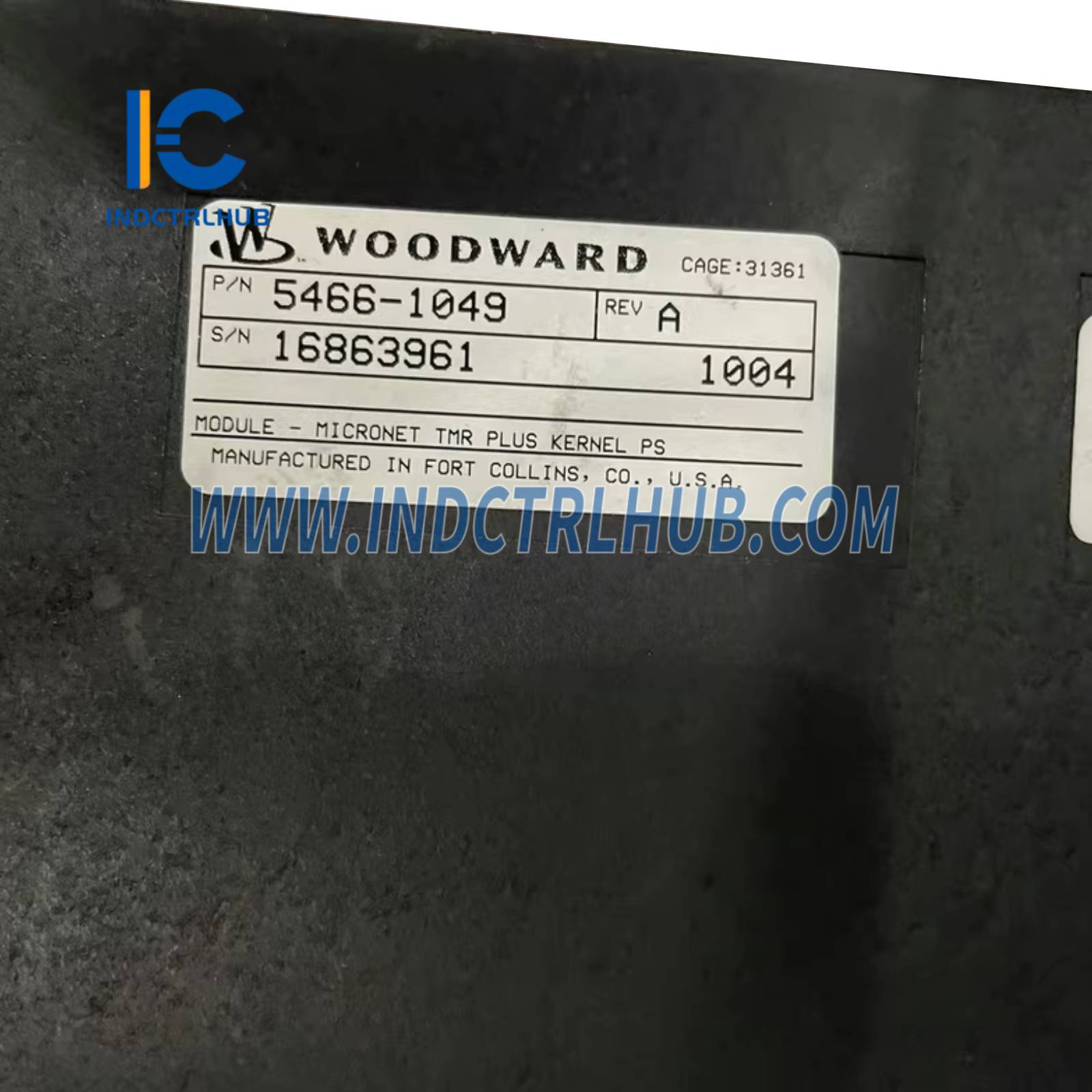

Módulo Mejorado Woodward 5466-1049 MicroNet TMR CPU5200
Resumen del Producto
- El Woodward 5466-1049 es un Módulo CPU5200 mejorado diseñado para los Sistemas de Control Triple Modular Redundante (TMR) MicroNet de Woodward. Este módulo sirve como la unidad central de procesamiento para la plataforma MicroNet TMR, ejecutando algoritmos de control complejos, gestionando comunicaciones I/O y asegurando operación tolerante a fallos en aplicaciones industriales críticas como turbinas de gas y vapor, compresores y sistemas de generación de energía. Su arquitectura TMR proporciona alta fiabilidad mediante procesamiento triplicado con votación 2 de 3, haciéndolo ideal para entornos críticos de seguridad. El 5466-1049 se usa comúnmente en industrias como generación de energía, petróleo y gas, aeroespacial y marina, reconocido por sus capacidades avanzadas de procesamiento, memoria mejorada e integración robusta con el ecosistema de control de Woodward. Es una variante mejorada comparada con modelos como 5466-1045, 5466-1036 y 5466-1002, potencialmente con mejor rendimiento, opciones adicionales de comunicación o mejoras de firmware.
Especificaciones técnicas
- El 5466-1049 tiene las siguientes especificaciones basadas en fuentes industriales y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 5466-1049 |
| Fabricante | Woodward |
| Descripción | Módulo Mejorado CPU5200 para Sistemas de Control MicroNet TMR |
| Series | MicroNet TMR |
| Función | Ejecuta algoritmos de control, gestiona E/S y asegura operación tolerante a fallos |
| Procesador | Microprocesadores de alto rendimiento triple redundantes (p. ej., arquitectura avanzada basada en Freescale PowerPC QorIQ o similar) |
| Memoria | Flash: 64–128 MB (para firmware y aplicación) RAM: 256–512 MB (para datos en tiempo de ejecución) |
| Interfaces de Comunicación | Ethernet (puertos redundantes dobles, 10/100 Mbps), Modbus TCP/RTU, CANopen, RS-232, RS-485, protocolos propietarios de Woodward, soporte potencialmente mejorado de protocolos |
| Redundancia | Triple Modular Redundante (TMR) con votación 2 de 3 para tolerancia a fallos |
| Interfaz de E/S | Interfaz con módulos E/S MicroNet TMR vía bus interno de alta velocidad |
| Software de Control | Woodward GAP (Programador de Aplicaciones Gráfico), MicroNet Toolkit, Control Assistant |
| Diagnósticos | Monitoreo de salud del procesador, detección de fallos, detección de discrepancias, registro de eventos (hasta 1000 eventos), LEDs de estado |
| Compatibilidad | Sistemas Woodward MicroNet TMR, módulos I/O (p. ej., 5464-658 entrada digital, 5458-051 I/O analógico, 5464-337 sensor de velocidad), actuadores y dispositivos de terceros mediante protocolos estándar |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal, vía backplane del chasis MicroNet) |
| Consumo de energía | Aprox. 25–40 W |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (instalado en chasis MicroNet, clasificaciones IP más altas con carcasas) |
| Dimensiones | Aprox. 300 mm (A) x 50 mm (An) x 150 mm (P) |
| Peso | Aprox. 0,8–1,2 kg |
| Montaje | Se conecta al chasis MicroNet TMR |
| Certificaciones | Certificaciones CE, UL, CSA, ATEX (para áreas peligrosas, según configuración), certificaciones marítimas (p. ej., DNV, ABS) |
