Product Description

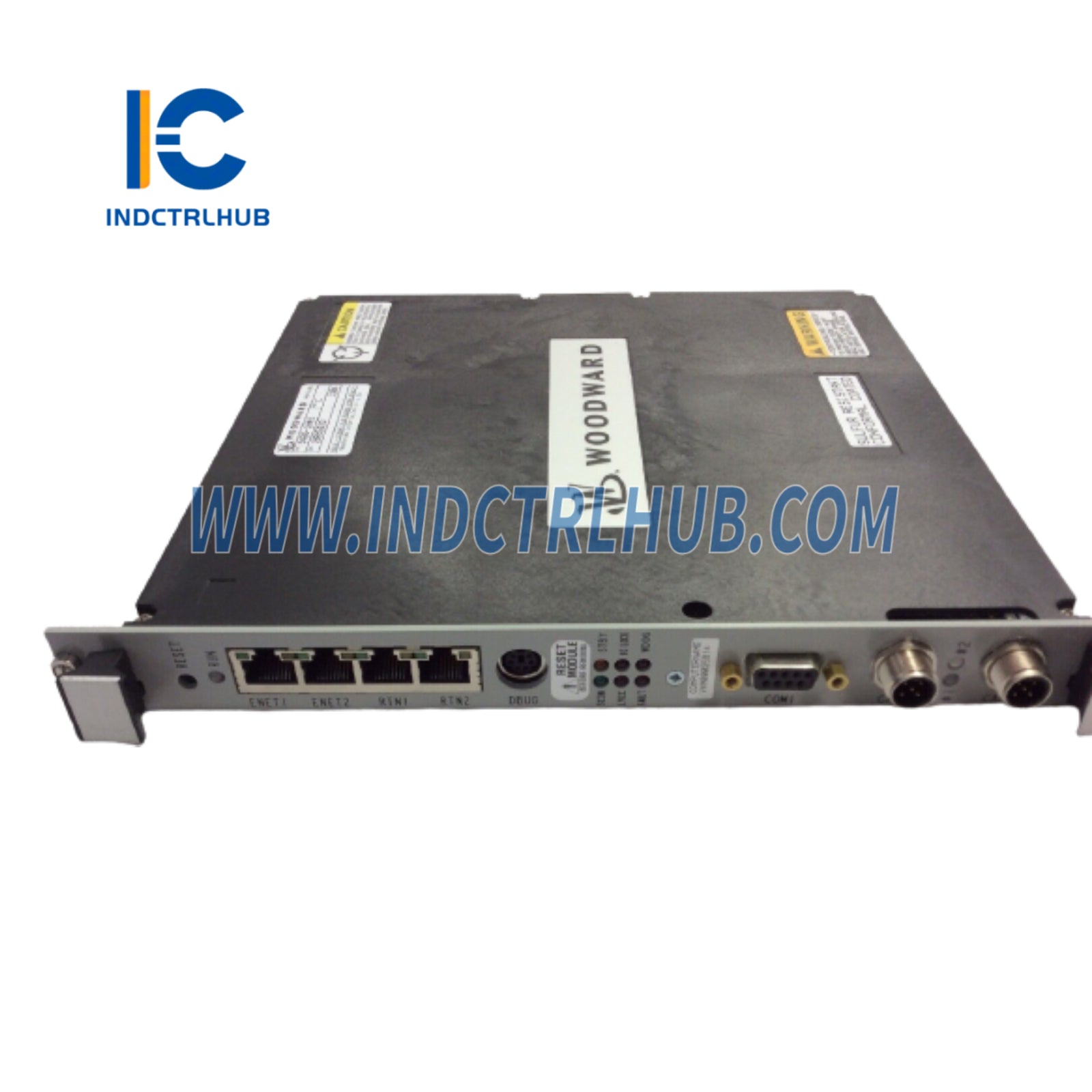

Módulo Woodward 5466-033 MicroNet TMR CPU5200
Resumen del Producto
- El Woodward 5466-033 es un Módulo CPU5200 diseñado para los Sistemas de Control Triple Modular Redundante (TMR) MicroNet de Woodward. Este módulo funciona como la unidad central de procesamiento para la plataforma MicroNet TMR, ejecutando algoritmos de control, gestionando comunicaciones de E/S y asegurando operación tolerante a fallos en aplicaciones industriales críticas como turbinas de gas y vapor, compresores y sistemas de generación de energía. Su arquitectura TMR proporciona alta fiabilidad mediante procesamiento triplicado con votación 2 de 3, lo que lo hace ideal para entornos críticos de seguridad. El 5466-033 se usa comúnmente en industrias como generación de energía, petróleo y gas, aeroespacial y marina, reconocido por sus avanzadas capacidades de procesamiento e integración con el ecosistema de control de Woodward.
Especificaciones técnicas
- El 5466-033 tiene las siguientes especificaciones basadas en fuentes de la industria y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 5466-033 |
| Fabricante | Woodward |
| Descripción | Módulo CPU5200 para sistemas de control MicroNet TMR |
| Series | MicroNet TMR |
| Función | Ejecuta algoritmos de control, gestiona E/S y asegura operación tolerante a fallos |
| Procesador | Microprocesadores de alto rendimiento triple redundantes (p. ej., basados en Freescale PowerPC QorIQ) |
| Memoria | Flash: 32–64 MB (para firmware y aplicación) RAM: 128–256 MB (para datos en tiempo de ejecución) |
| Interfaces de Comunicación | Ethernet (puertos redundantes dobles), Modbus TCP/RTU, CANopen, RS-232, RS-485, protocolos propietarios de Woodward |
| Redundancia | Triple Modular Redundante (TMR) con votación 2 de 3 para tolerancia a fallos |
| Interfaz de E/S | Interfaz con módulos E/S MicroNet TMR vía bus interno de alta velocidad |
| Software de Control | Woodward GAP (Programador de Aplicaciones Gráfico), MicroNet Toolkit, Control Assistant |
| Diagnósticos | Monitoreo de salud del procesador, detección de fallos, detección de discrepancias, registro de eventos (hasta 1000 eventos), LEDs de estado |
| Compatibilidad | Sistemas Woodward MicroNet TMR, módulos de E/S (por ejemplo, 5464-658 entrada digital, 5458-051 E/S analógica), actuadores y dispositivos de terceros mediante protocolos estándar |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal, vía backplane del chasis MicroNet) |
| Consumo de energía | Aprox. 25–35 W |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (instalado en chasis MicroNet, clasificaciones IP más altas con carcasas) |
| Dimensiones | Aprox. 300 mm (A) x 50 mm (An) x 150 mm (P) |
| Peso | Aprox. 0,8–1,2 kg |
| Montaje | Se conecta al chasis MicroNet TMR |
| Certificaciones | Certificaciones CE, UL, CSA, ATEX (para áreas peligrosas, según configuración), certificaciones marítimas (p. ej., DNV, ABS) |
