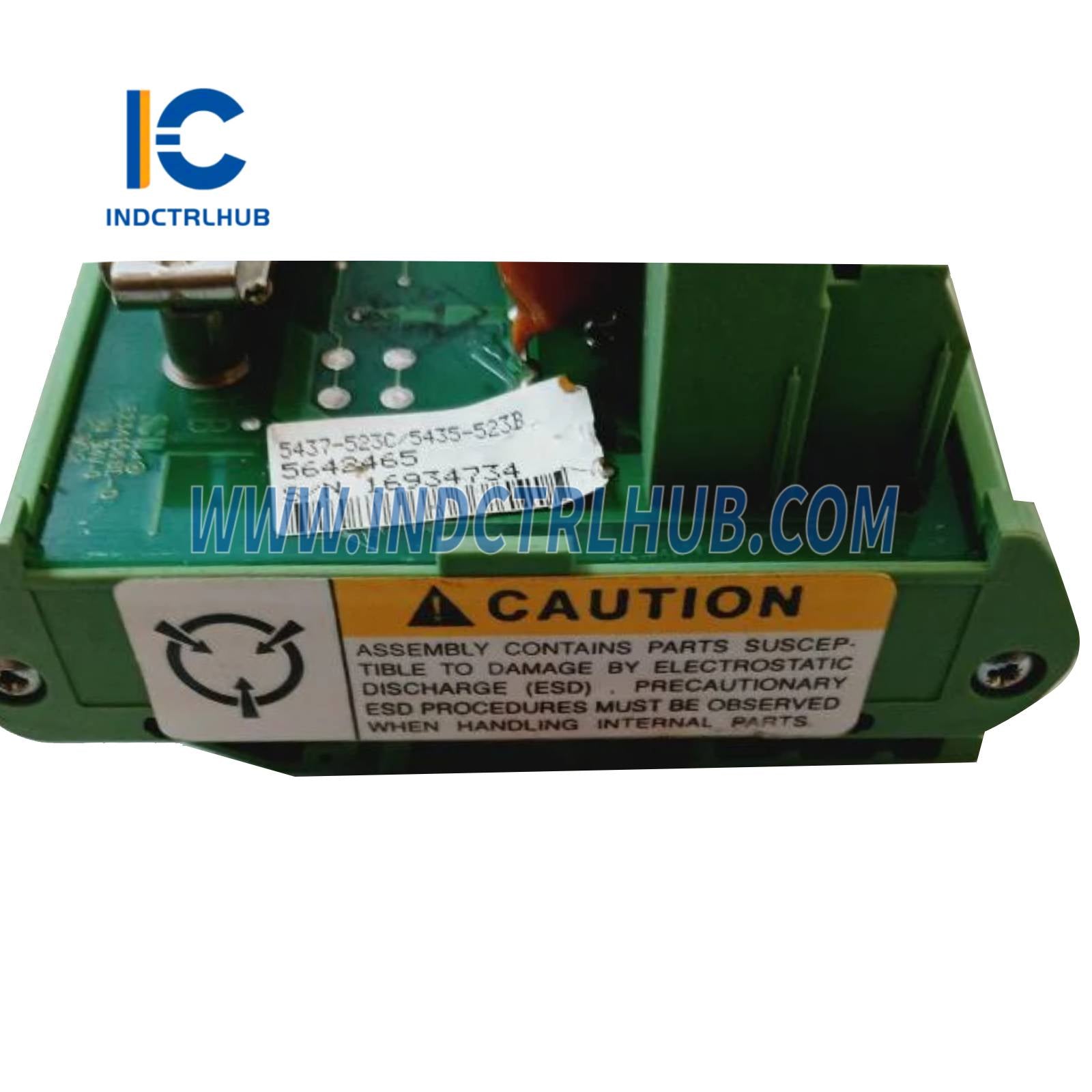

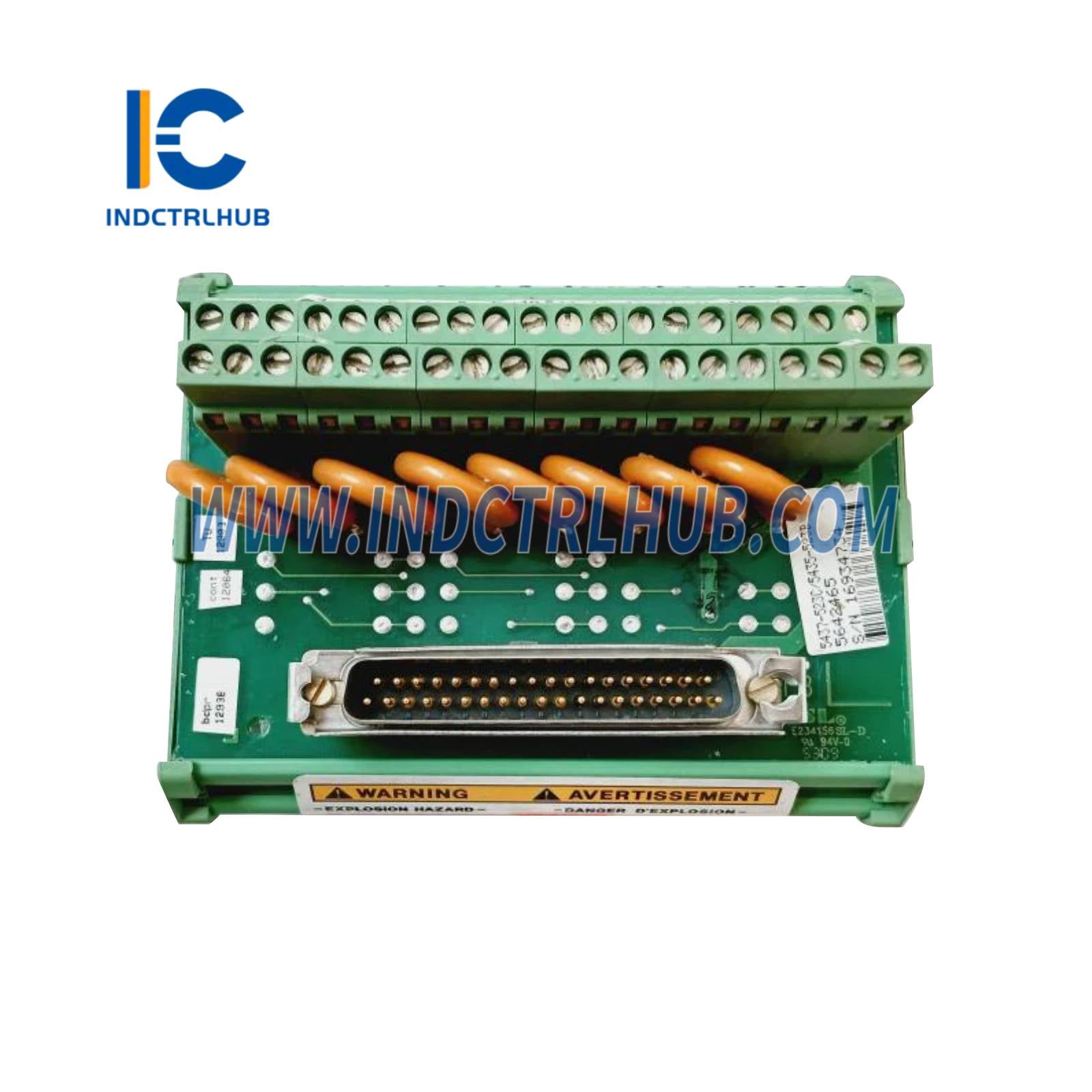

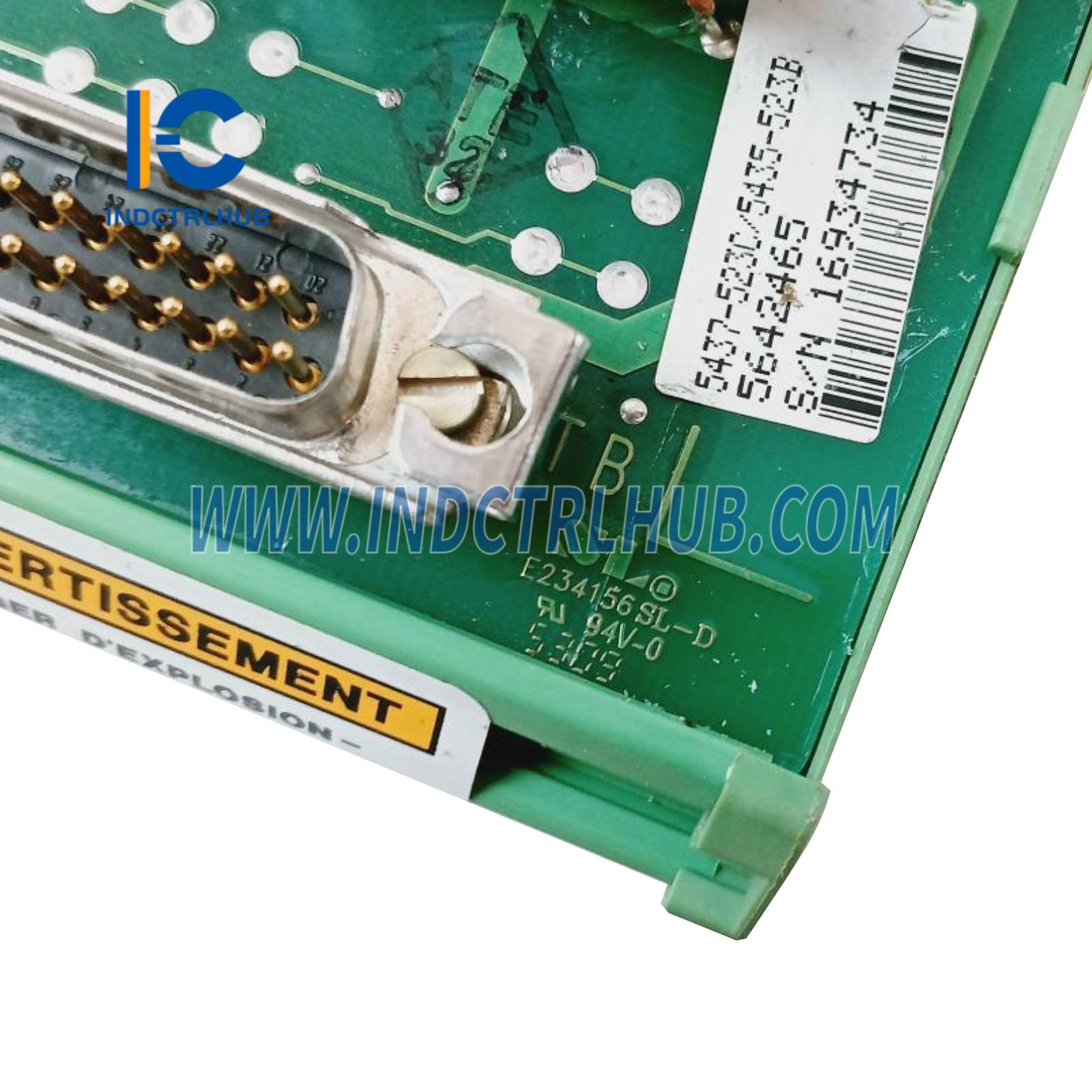

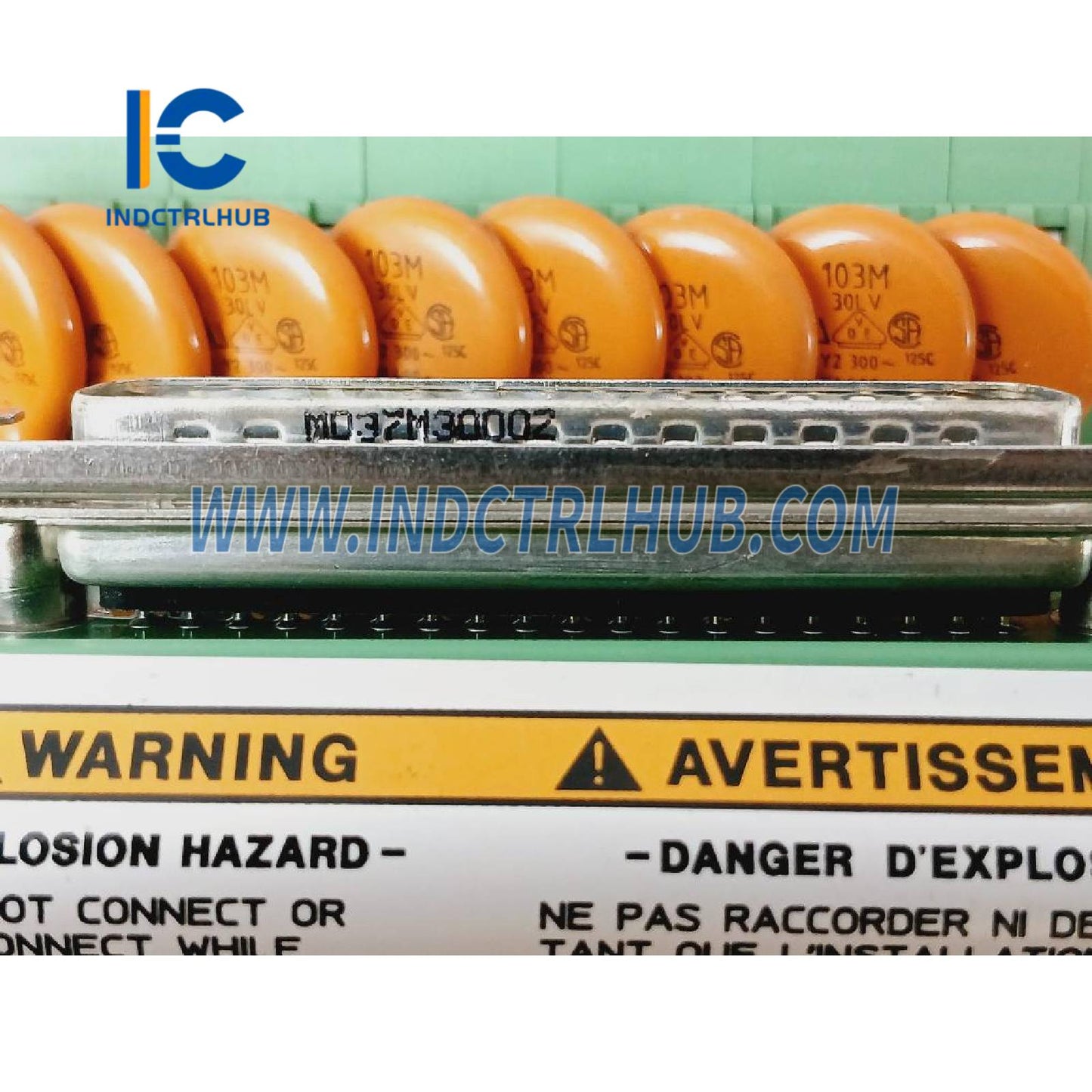

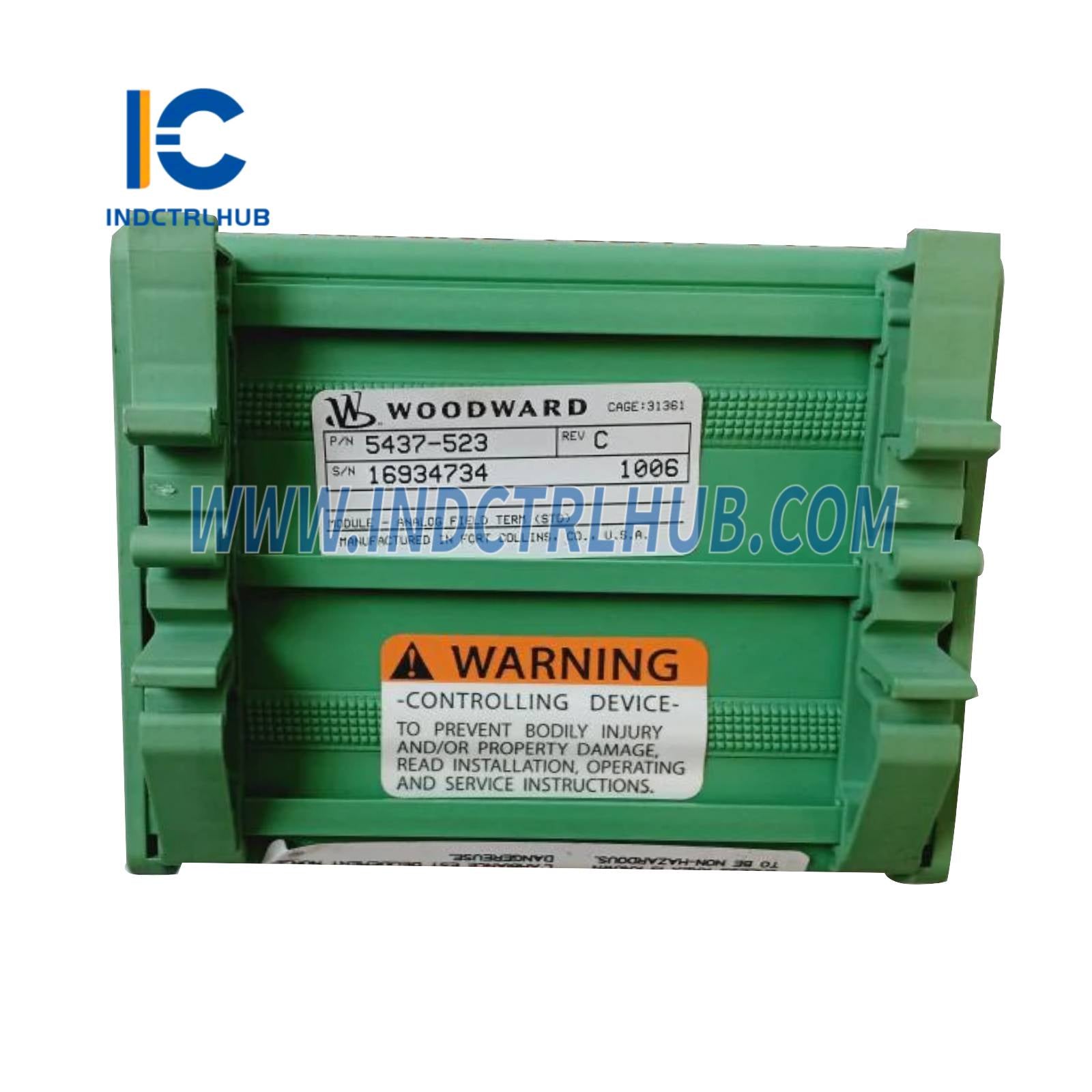

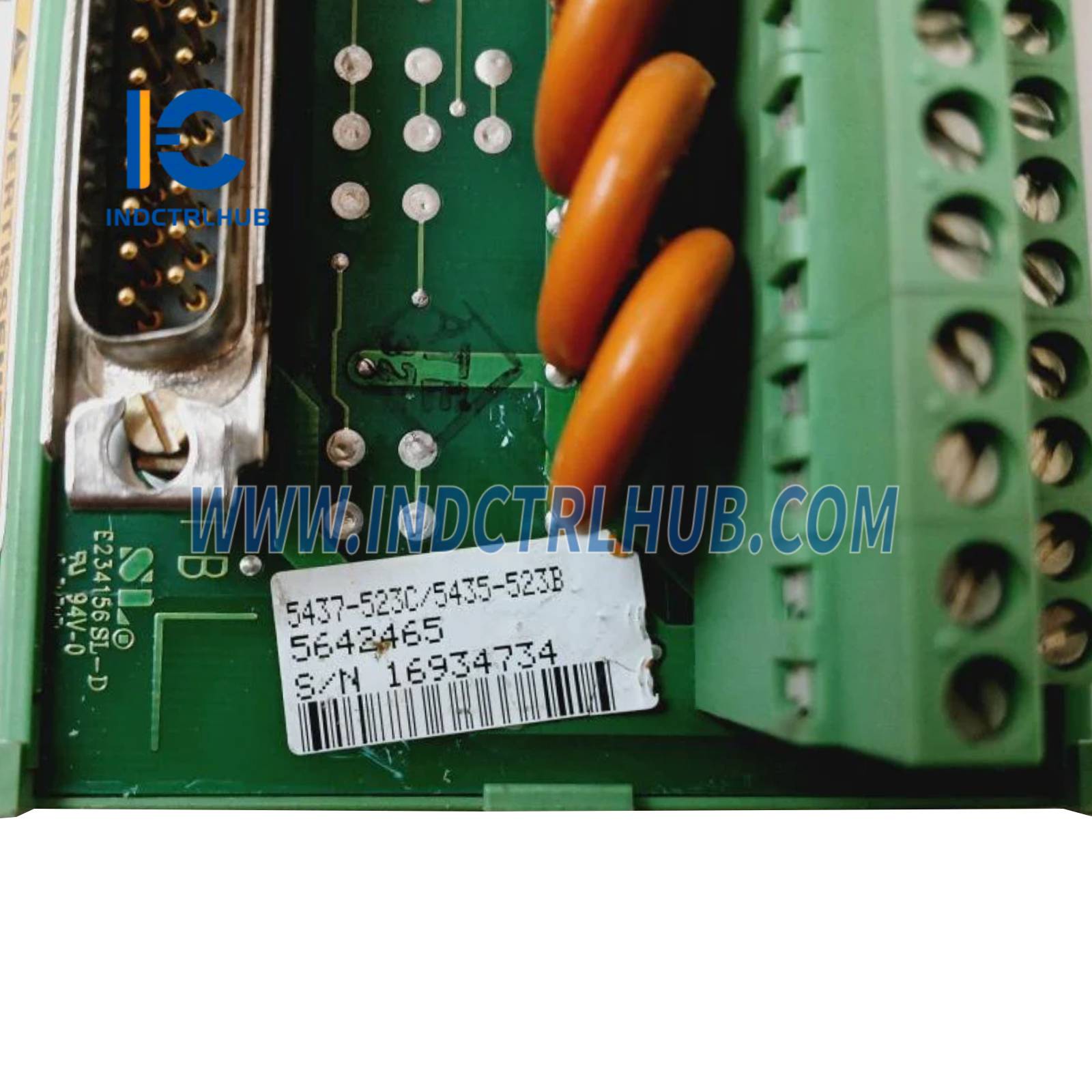

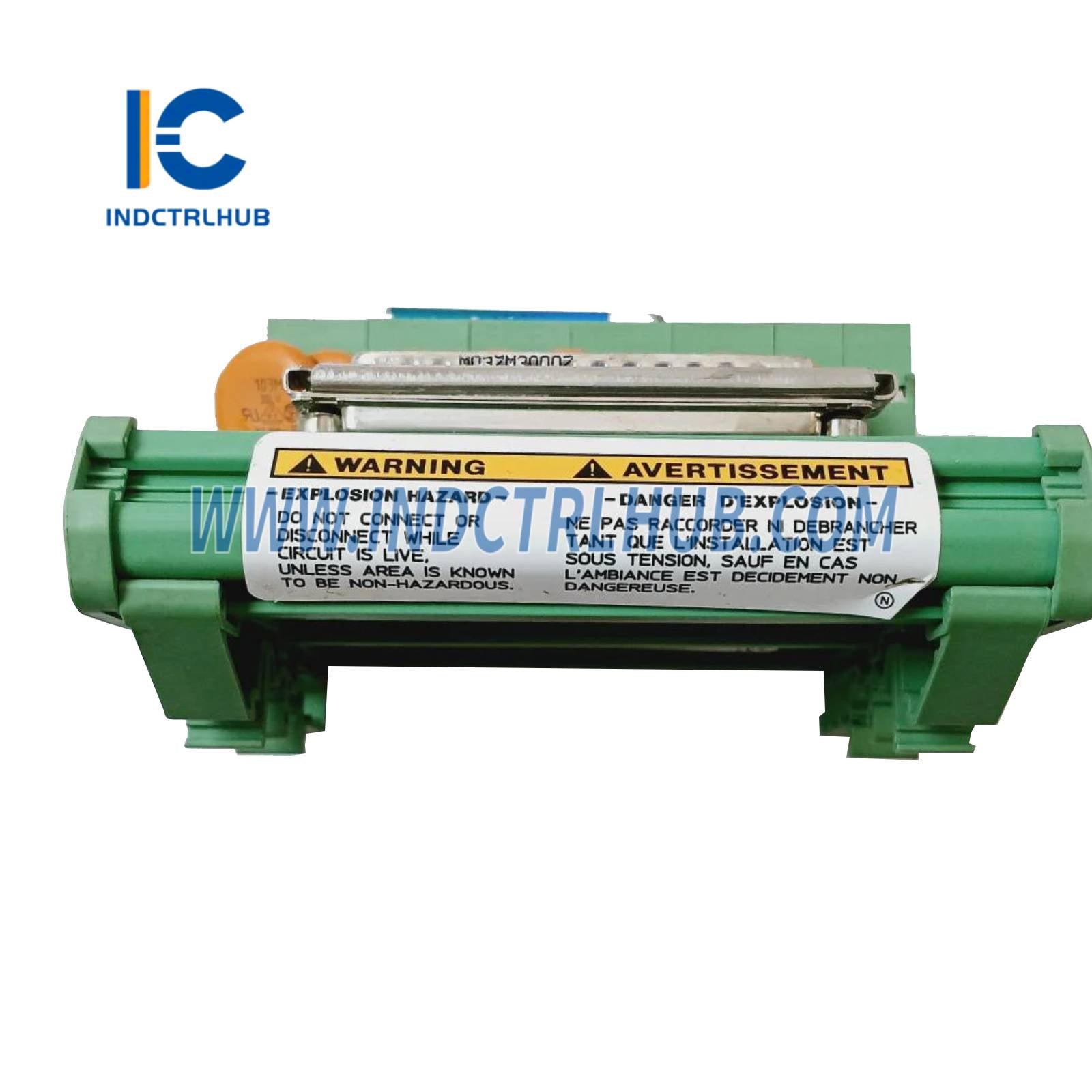

Sistema de Control Woodward 5437-523C MicroNet TMR
Resumen del Producto
- El Woodward 5437-523C es un Sistema de Control MicroNet Triple Modular Redundante (TMR), una plataforma de control digital de alta fiabilidad diseñada para aplicaciones industriales críticas como turbinas de gas y vapor, compresores y sistemas de generación de energía. Este sistema proporciona control, protección y monitoreo tolerantes a fallos, asegurando la operación continua incluso en caso de un punto único de falla gracias a su arquitectura triple redundante. Se utiliza comúnmente en industrias como generación de energía, petróleo y gas, aeroespacial y marina, donde la seguridad y el tiempo de actividad son críticos. El 5437-523C es conocido por su diseño robusto TMR, procesamiento en tiempo real e integración perfecta con los ecosistemas de software y hardware de control de Woodward.
Especificaciones técnicas
- El 5437-523C tiene las siguientes especificaciones basadas en fuentes de la industria y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 5437-523C |
| Fabricante | Woodward |
| Descripción | Sistema de Control Triple Modular Redundante (TMR) MicroNet |
| Series | MicroNet TMR |
| Función | Control, protección y monitoreo tolerantes a fallos para turbinas, compresores y motores |
| Procesador | Microprocesadores de alto rendimiento triple redundantes (p. ej., basados en PowerPC) |
| Señales de entrada | Analógico: 4–20 mA, 0–5 V, termopares, RTD (entradas triplicadas) Digital: Entradas binarias (p. ej., estado, alarmas, triplicadas) Velocidad: Captador magnético (MPU) o sensores de proximidad (hasta 6 entradas) |
| Señales de salida | Analógico: 4–20 mA, 0–5 V (para actuadores, salidas triplicadas) Digital: Salidas de relé para alarmas, paradas (triplicadas) PWM: Para control de actuadores |
| Capacidad de E/S | Expandible mediante tarjetas modulares de E/S (p. ej., 16–48 entradas/salidas analógicas, 32–96 entradas/salidas digitales) |
| Modos de control | Control de velocidad, control de carga, control de presión, extracción/admisión, secuenciación, lógica de protección |
| Interfaces de Comunicación | Ethernet, Modbus TCP/RTU, CANopen, RS-232, RS-485, protocolos propietarios de Woodward |
| Redundancia | Triple Modular Redundante (TMR) con votación 2 de 3 para tolerancia a fallos |
| Software | Woodward GAP (Programador de Aplicaciones Gráficas), Control Assistant, MicroNet Toolkit |
| Diagnósticos | Detección de fallos, registro de eventos (hasta 1000 eventos), monitoreo en tiempo real, detección de discrepancias, LEDs de estado |
| Compatibilidad | Actuadores Woodward (p. ej., TG-17E, CPC-II), sensores, módulos de E/S y dispositivos de terceros mediante protocolos estándar |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal, entradas de alimentación redundantes) |
| Consumo de energía | Aprox. 60–150 W (según configuración y carga de E/S) |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP20 (instalado en gabinete de control, índices IP superiores con carcasas) |
| Dimensiones | Aprox. 400 mm (A) x 300 mm (An) x 150 mm (P) (dependiente del chasis) |
| Peso | Aprox. 5,0–8,0 kg (según configuración) |
| Montaje | Montaje en rack o en panel (dependiente del chasis) |
| Certificaciones | Certificaciones CE, UL, CSA, ATEX (para áreas peligrosas, según configuración), certificaciones marítimas (p. ej., DNV, ABS) |
