Control de Grupo Electrógeno Woodward 37532 easYgen-3100/3200
Descripción del Producto
- El Woodward 37532 easYgen-3100/3200 es una serie de Unidades de Control de Grupo Electrógeno avanzadas diseñadas para controlar y paralelizar grupos electrógenos en aplicaciones industriales y de generación de energía. Estos controladores basados en microprocesador gestionan el arranque/parada del motor, la protección del generador y la sincronización, permitiendo operaciones de uno o varios grupos electrógenos en modos autónomos, isla o en paralelo con la red. El easYgen-3100 se utiliza típicamente para el control de un solo grupo electrógeno, mientras que el easYgen-3200 soporta el paralelismo y la compartición de carga para hasta 32 grupos electrógenos. Son ampliamente usados en industrias como generación de energía, centros de datos, hospitales, petróleo y gas, y aplicaciones marítimas, reconocidos por su flexibilidad, robustas funciones de protección y una interfaz fácil de usar.
Especificaciones Técnicas
- El easYgen-3100/3200 (número de parte 37532) tiene las siguientes especificaciones basadas en fuentes industriales y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Modelo/Número de Parte | 37532 (cubre las variantes easYgen-3100 y easYgen-3200) |
| Fabricante | Woodward |
| Descripción | Unidad de Control de Grupo Electrógeno para uno o varios grupos generadores |
| Serie | easYgen-3000 |
| Función | Controla arranque/parada del motor, sincronización del generador, compartición de carga y protección |
| Modelos | easYgen-3100: Control de un solo grupo electrógeno easYgen-3200: Paralelismo de múltiples grupos electrógenos (hasta 32 unidades) |
| Señales de Entrada | Analógicas: 4–20 mA, 0–10 V, RTDs, termopares (para parámetros del motor) Digitales: Hasta 16 entradas binarias (p. ej., arranque/parada, estado del interruptor) Velocidad: Captador magnético (MPU) o sensor de proximidad Voltaje/Corriente: CA trifásica (hasta 690 VAC, entradas CT 1/5 A) |
| Señales de Salida | Analógicas: 0–10 V, 4–20 mA (para control de gobernador/actuador) Digitales: Hasta 16 salidas de relé (p. ej., control de interruptor, alarmas) PWM: Para control del gobernador de velocidad |
| Modos de Control | Autónomo, modo isla, paralelo con red, fallo automático de red (AMF), compartición de carga, reducción de picos |
| Compatibilidad con Generadores | Grupos electrógenos de gas, diésel o vapor (50/60 Hz, hasta 690 VAC) |
| Interfaces de Comunicación | CANopen, Modbus RTU/TCP, RS-485, Ethernet, USB, J1939 (para ECU del motor) |
| Funciones de Protección | Sobre/sub voltaje, sobre/sub frecuencia, sobrecorriente, potencia inversa, sobrevelocidad, falla a tierra, fallo de interruptor |

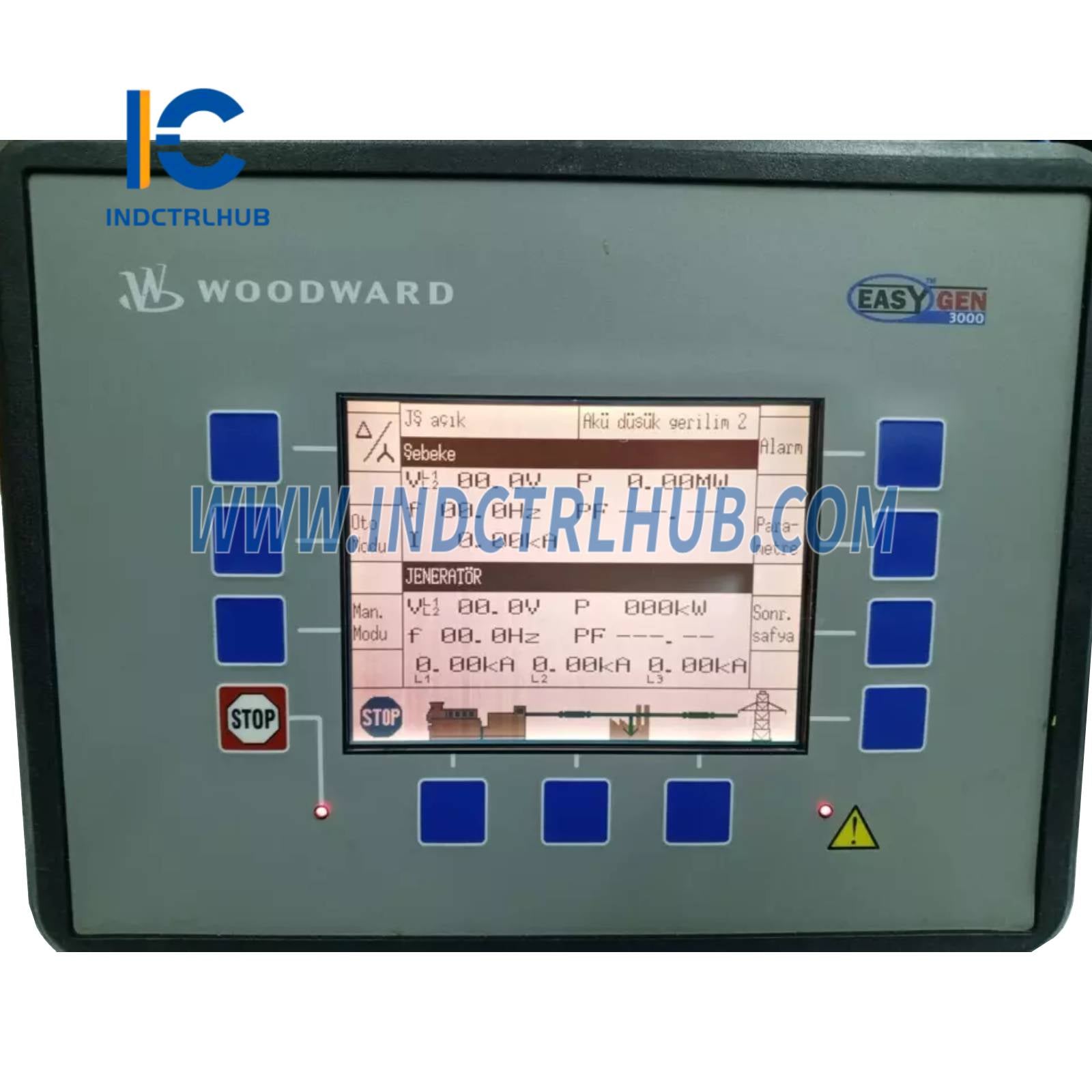

| Pantalla | LCD gráfico (128x64 píxeles) con interfaz multilingüe |
| Software | Woodward Toolkit para configuración, monitoreo y diagnóstico |
| Diagnósticos | Registro de eventos (hasta 300 eventos), alarmas de fallos, monitoreo en tiempo real, LEDs de estado |
| Compatibilidad | Gobernadores Woodward, interruptores, ECU de motor y dispositivos de terceros mediante protocolos estándar |
| Alimentación | 8–40 VDC (12/24 VDC nominal) |
| Consumo de Energía | Aprox. 12–20 W |
| Especificaciones Ambientales | Temperatura de operación: -20°C a +70°C (-4°F a +158°F) Temperatura de almacenamiento: -30°C a +80°C (-22°F a +176°F) Humedad relativa: 5% a 95% sin condensación Vibración: Conforme IEC 60068-2-6 Choque: Conforme IEC 60068-2-27 |
| Carcasa | IP54 (panel frontal, cuando está correctamente instalado), IP20 (parte trasera) |
| Dimensiones | Aprox. 250 mm (alto) x 230 mm (ancho) x 60 mm (profundidad) |
| Peso | Aprox. 1.8–2.2 kg |
| Montaje | Montaje en panel (recorte: 214 mm x 158 mm) |
| Certificaciones | CE, UL, CSA, RoHS, certificaciones marítimas (p. ej., DNV, Lloyd’s Register) para aplicaciones específicas |
