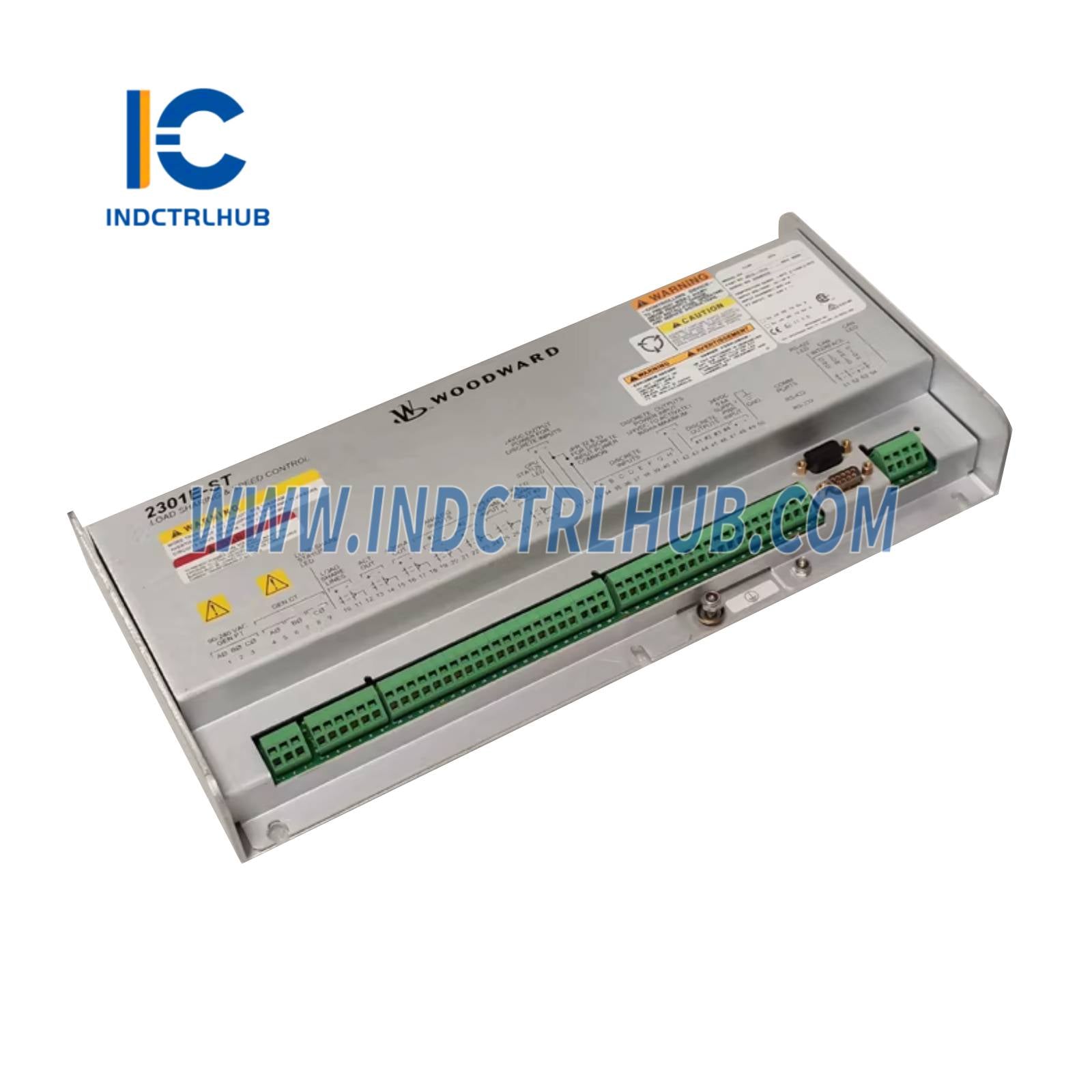

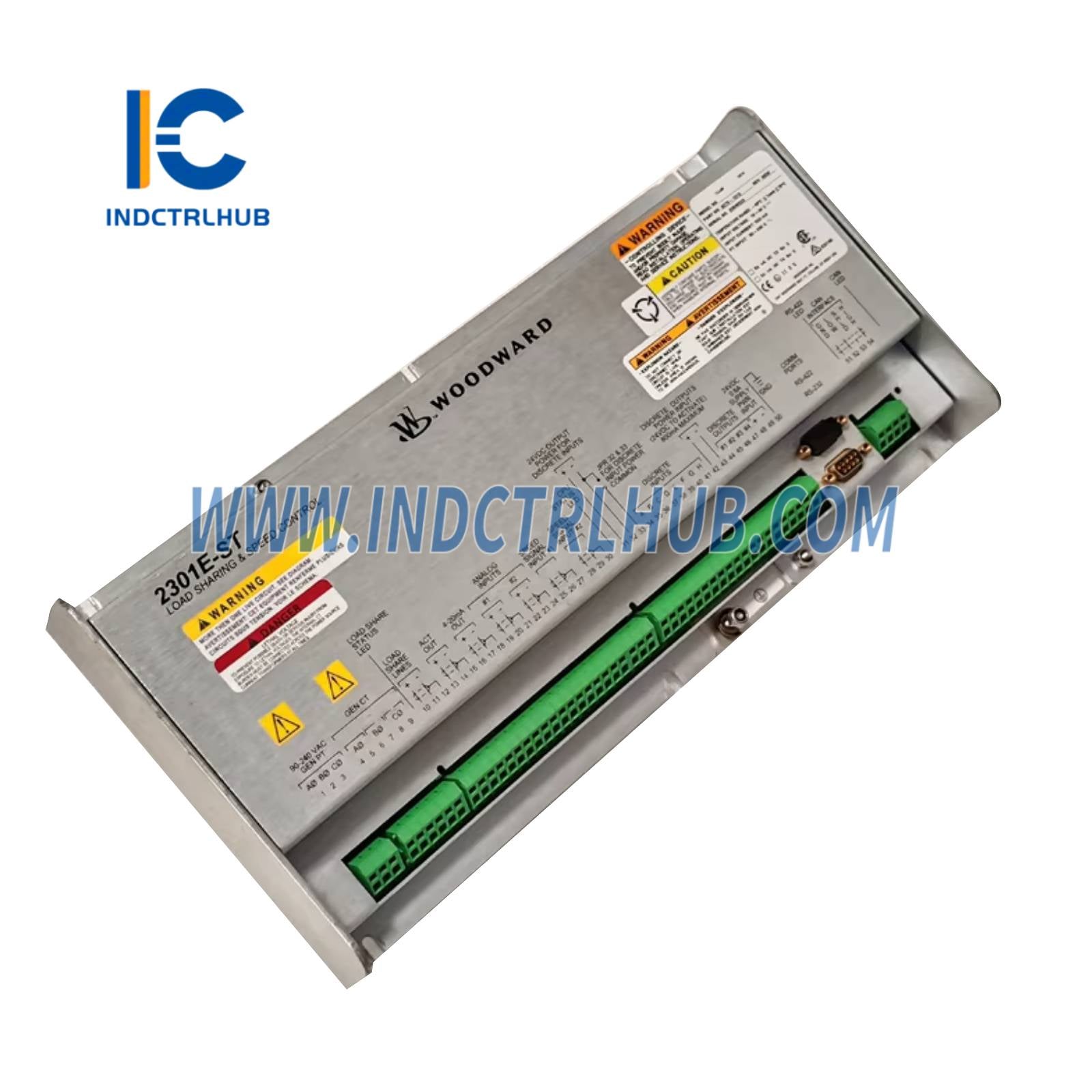

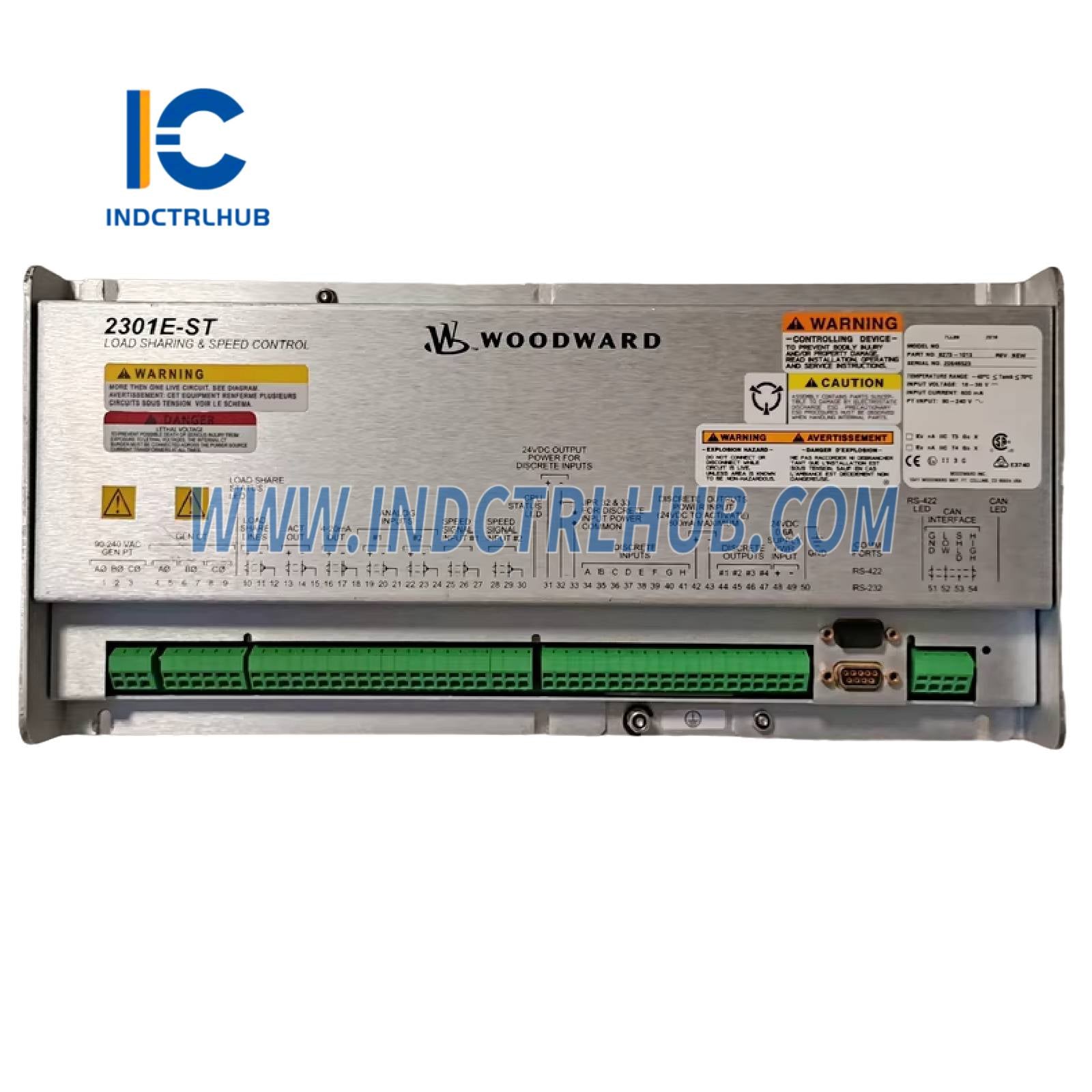

Control Digital de Gobernador Woodward 2301E-ST
Resumen del Producto
- El Woodward 2301E-ST es un Controlador Digital de Gobernador diseñado específicamente para turbinas de vapor, que proporciona un control preciso de velocidad y carga en aplicaciones industriales. Este sistema de control basado en microprocesador regula la operación de la turbina interfiriendo con actuadores y sensores de velocidad, asegurando un rendimiento estable y una salida de energía eficiente. Se utiliza comúnmente en generación de energía, sistemas de vapor para procesos industriales y aplicaciones marinas. El 2301E-ST es conocido por sus algoritmos de control avanzados, configuración fácil de usar y diseño robusto, lo que lo hace ideal para turbinas de vapor pequeñas y medianas.
Especificaciones técnicas
- El 2301E-ST tiene las siguientes especificaciones basadas en fuentes de la industria y documentación de Woodward:
| Especificación | Detalles |
|---|---|
| Número de modelo/pieza | 2301E-ST |
| Fabricante | Woodward |
| Descripción | Controlador digital de gobernador para turbinas de vapor |
| Series | 2301E |
| Función | Controla la velocidad y carga de la turbina de vapor mediante regulación del actuador |
| Señales de entrada | Velocidad: Captador magnético (MPU) o sensor de proximidad (1–2 entradas) Analógico: 4–20 mA, 0–5 V (p. ej., punto de consigna de carga, referencia externa) Digital: Entradas binarias para arrancar/detener, aumentar/disminuir velocidad, reinicio de alarma |
| Señales de salida | Control de actuador: 4–20 mA o 0–200 mA (para actuadores hidráulicos/eléctricos) Digital: Salidas de relé para alarmas, paradas o estado (hasta 4 relés) |
| Modos de control | Control de velocidad, isócrono/caída, compartición de carga, control de presión de extracción |
| Rango de velocidad | Configurable, típicamente 500–15,000 RPM |
| Interfaces de Comunicación | RS-232, RS-485, Modbus RTU (para configuración y monitoreo) |
| Procesando | Basado en microprocesador con algoritmos PID configurables |
| Diagnósticos | Protección contra sobrevelocidad, detección de fallos del actuador, registro de alarmas, LEDs de estado |
| Compatibilidad | Actuadores Woodward (p. ej., TG-13E, CPC-II), turbinas de vapor y sistemas de control externos |
| Fuente de alimentación | 18–32 VCC (24 VCC nominal) |
| Consumo de energía | Aprox. 12–20 W |
| Especificaciones Ambientales | Temperatura de operación: -40°C a +70°C (-40°F a +158°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Resistencia a vibraciones: conforme a MIL-STD-810 Resistencia a impactos: conforme a MIL-STD-810 |
| Caja | IP54 (cuando se instala en panel de control, clasificaciones superiores con gabinetes) |
| Dimensiones | Aprox. 250 mm (A) x 190 mm (An) x 50 mm (P) |
| Peso | Aprox. 1,0–1,5 kg |
| Montaje | Montaje en panel o riel DIN |
| Certificaciones | CE, UL, CSA, cumple con las normas IEC 60068, certificaciones marinas (p. ej., DNV, ABS) para aplicaciones específicas |
