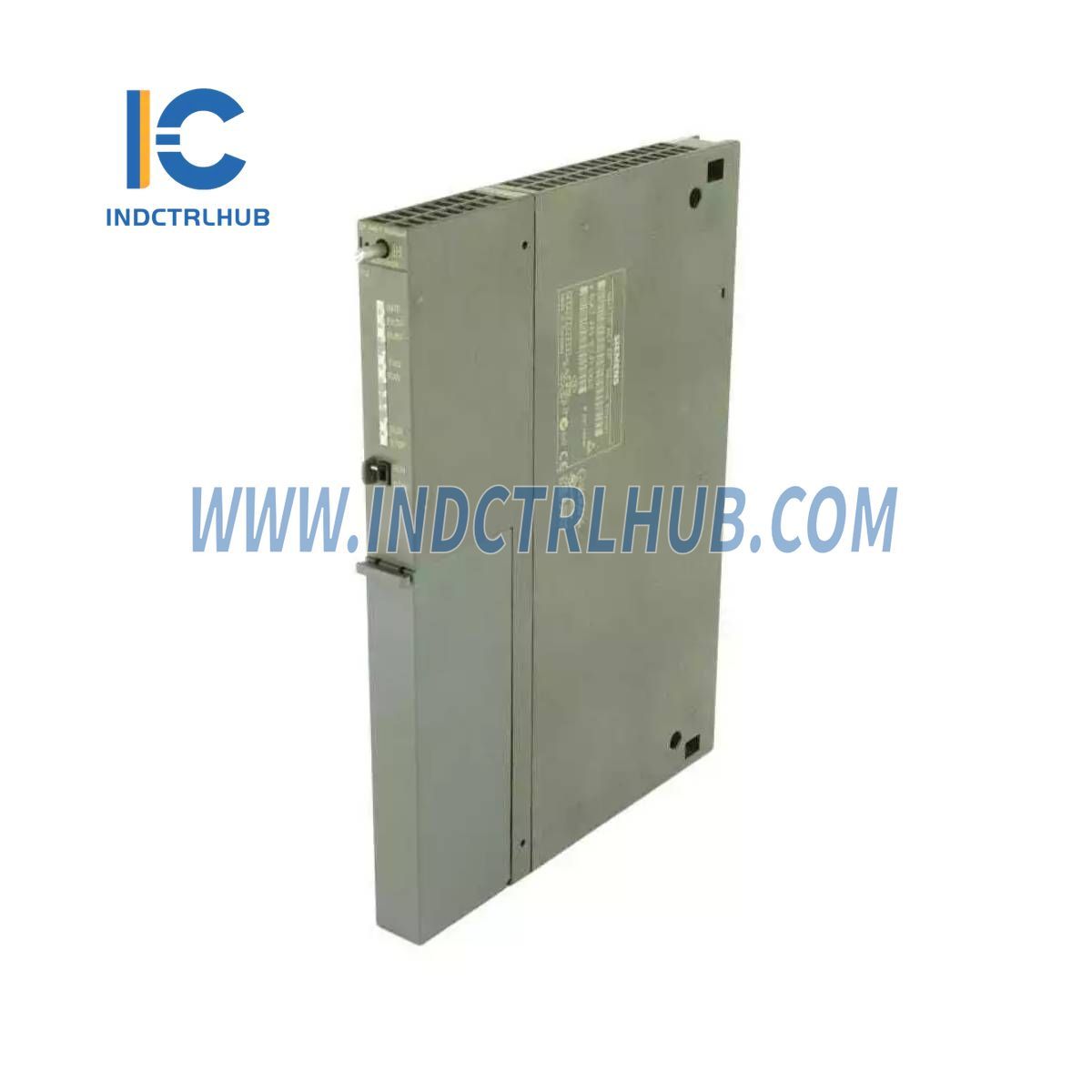

Siemens 6GK7443-1EX41-0XE0 Procesador de Comunicaciones CP 443-1EX41

Procesador de comunicaciones Siemens 6GK7443-1EX41-0XE0 CP 443-1EX41

El Siemens 6GK7443-1EX41-0XE0 es un procesador avanzado de comunicaciones Ethernet industrial diseñado para una integración perfecta en sistemas de automatización SIMATIC S7-400. Este módulo CP 443-1EX41 ofrece conectividad de red de alto rendimiento con cuatro puertos RJ45, permitiendo un intercambio robusto de datos en arquitecturas de control distribuidas en entornos industriales críticos.

Especificaciones Técnicas

• Número de modelo: 6GK7443-1EX41-0XE0
• Designación del producto: Procesador de comunicaciones avanzado CP 443-1EX41
• Interfaces de red: 4x puertos Ethernet industrial RJ45
• Tasa de transferencia: Auto-negociación 10/100 Mbit/s
• Soporte de protocolo: TCP/IP, ISO-on-TCP, UDP, comunicación S7
• Tecnología de conmutación: Switch Ethernet integrado de 4 puertos
• Consumo de energía: Típico 5W desde el backplane S7-400
• Temperatura de Operación: 0°C a +60°C (instalación horizontal)
• Dimensiones: Formato compacto de módulo S7-400 (25mm de ancho)
• LEDs de Diagnóstico: Indicadores de estado, enlace/actividad por puerto

Capacidades Avanzadas de Redes

El procesador CP 443-1EX41 incorpora funciones avanzadas de red que lo distinguen de los módulos de comunicación estándar:

• Funcionalidad de Switch Integrado: Switch de 4 puertos incorporado elimina la necesidad de infraestructura de red externa, reduciendo costos de instalación hasta en un 35%
• Soporte de Topología en Línea: Permite arquitecturas de red lineales sin switches adicionales, ideal para celdas de manufactura distribuidas
• Protocolo de Redundancia de Medios (MRP): Proporciona redundancia de red con tiempos de recuperación inferiores a 200 ms, asegurando operación continua durante fallos de cable
• Capacidad VLAN: Soporta segmentación de LAN virtual para mayor seguridad de red y gestión de tráfico
• Diagnósticos SNMP: Monitoreo integral de red mediante Protocolo Simple de Administración de Red para mantenimiento proactivo
• Gestión Basada en Web: Servidor web integrado para configuración y diagnóstico remotos sin software especializado

Servicios de Comunicación

El 6GK7443-1EX41-0XE0 soporta múltiples protocolos de comunicación simultáneamente:

• Comunicación S7: Hasta 64 conexiones para intercambio de datos PLC a PLC e integración HMI
• TCP/IP Abierto: 16 conexiones para integración de dispositivos de terceros y aplicaciones personalizadas
• ISO-on-TCP: Soporte de protocolo heredado para integración de sistemas brownfield
• Comunicación UDP: Capacidades de difusión y multidifusión para aplicaciones de E/S distribuidas
• Funcionalidad de Correo Electrónico: Notificación automática de alarmas vía SMTP para reporte de eventos críticos
• Servicios FTP: Transferencia de archivos para gestión de recetas y aplicaciones de registro de datos

Escenarios de Aplicación Industrial

El procesador CP 443-1EX41 sobresale en entornos de automatización exigentes:

• Fabricación Automotriz: Conecte controladores S7-400 a robots de líneas de ensamblaje, sistemas de visión y estaciones de inspección de calidad con comunicación determinista
• Industrias de Procesos: Integre sistemas DCS con PLCs S7-400 para aplicaciones de control por lotes en refinerías, plantas químicas y farmacéuticas
• Instalaciones de Tratamiento de Agua: Conecte múltiples controladores S7-400 en red a través de estaciones de bombeo y plantas de filtración distribuidas geográficamente
• Generación de energía: Interfaz con sistemas de control de turbinas y redes SCADA a nivel planta para monitoreo y optimización en tiempo real
• Manejo de materiales: Coordine sistemas de automatización de almacenes con controles de transportadores, equipos de clasificación y bases de datos de gestión de inventarios
• Automatización de edificios: Conecte controladores HVAC, sistemas de iluminación y plataformas de control de acceso mediante infraestructura Ethernet unificada

Arquitectura de Integración del Sistema

Estrategias óptimas de despliegue para el CP 443-1EX41:

• Configuraciones redundantes de controladores: Empareje con sistemas tolerantes a fallos S7-400H para máxima disponibilidad en procesos críticos
• Redes multinivel: Implemente arquitecturas jerárquicas con segmentación a nivel planta, célula y dispositivo
• Integración de E/S remotas: Conecte estaciones distribuidas ET 200 I/O vía PROFINET o Ethernet Industrial
• Conectividad HMI: Interfaz con SIMATIC WinCC, WinCC flexible o plataformas SCADA de terceros
• Integración MES: Intercambio de datos de producción con sistemas de ejecución de manufactura usando OPC UA o conexiones a bases de datos

Configuración & Programación

El CP 443-1EX41 se configura usando el software de ingeniería SIMATIC STEP 7:

• Configuración de hardware: Colocación de módulos mediante arrastrar y soltar en HW Config con asignación automática de direcciones
• Configuración de parámetros de red: Dirección IP, máscaras de subred, configuración de gateway mediante diálogos intuitivos
• Tablas de conexión: Definición gráfica de conexiones S7, puntos finales TCP/IP y socios de comunicación
• Buffers de diagnóstico: Registro completo de eventos para la resolución de problemas de red y optimización del rendimiento
• Actualizaciones de firmware: Firmware actualizable en campo vía Ethernet para mejoras de funciones y parches de seguridad

Optimización del rendimiento

Maximice el rendimiento y minimice la latencia con estas mejores prácticas:

• Priorización de conexiones: Asigne mayor prioridad a las conexiones S7 críticas en tiempo sobre las transferencias de datos en segundo plano
• Intercambio cíclico de datos: Configure tasas de actualización optimizadas según los requisitos del proceso (intervalos de 10 ms a 10 s)
• Segmentación de red: Use VLANs para aislar el tráfico de control del tráfico de red IT, reduciendo los dominios de colisión
• Calidad del cable: Utilice cables blindados Cat5e o Cat6 para entornos industriales para minimizar la interferencia EMI
• Selección de Switch: Use switches Ethernet industriales gestionados con soporte QoS para redes multi-segmento

Características de seguridad

Mecanismos de protección integrados salvaguardan las redes industriales:

• Listas de Acceso IP: Restrinja la comunicación a dispositivos autorizados basándose en el filtrado por dirección IP
• Seguridad de Puertos: Deshabilite puertos Ethernet no usados para prevenir accesos no autorizados a la red
• Protección con Contraseña: Configuración segura del módulo contra cambios no autorizados
• Registro de Auditoría: Seguimiento de cambios de configuración e intentos de acceso para documentación de cumplimiento

Mantenimiento y Diagnóstico

Capacidades diagnósticas integrales aseguran una resolución rápida de problemas:

• Indicadores LED: Visualización en tiempo real del estado de energía, errores de comunicación y actividad de enlace
• Buffer de Diagnóstico: Registro de eventos con marca de tiempo accesible vía STEP 7 o interfaz web
• Estadísticas de Red: Monitoreo de conteo de paquetes, tasas de error y utilización del ancho de banda
• Prueba de Cable: Diagnósticos integrados detectan fallos en el cable y problemas de calidad de conexión
• Mantenimiento Preventivo: Inspección anual recomendada de conectores RJ45 y verificación de la versión del firmware
