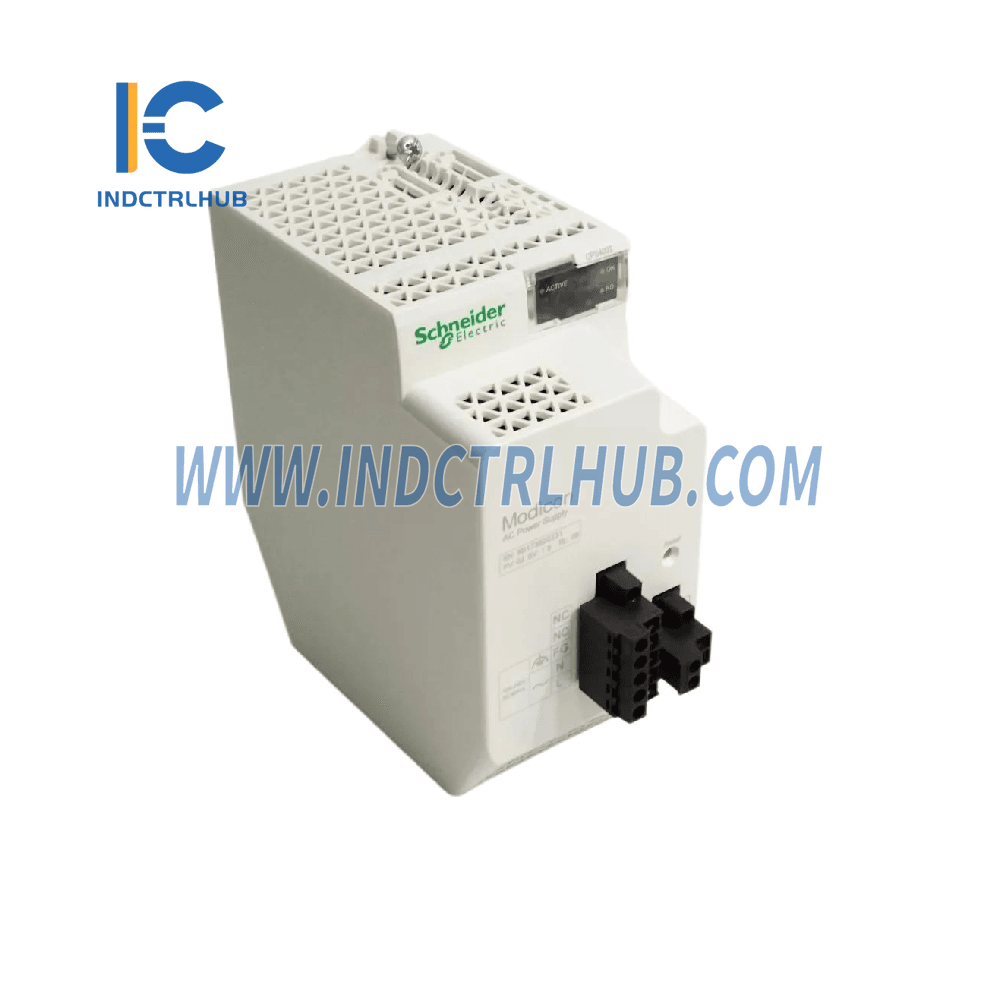

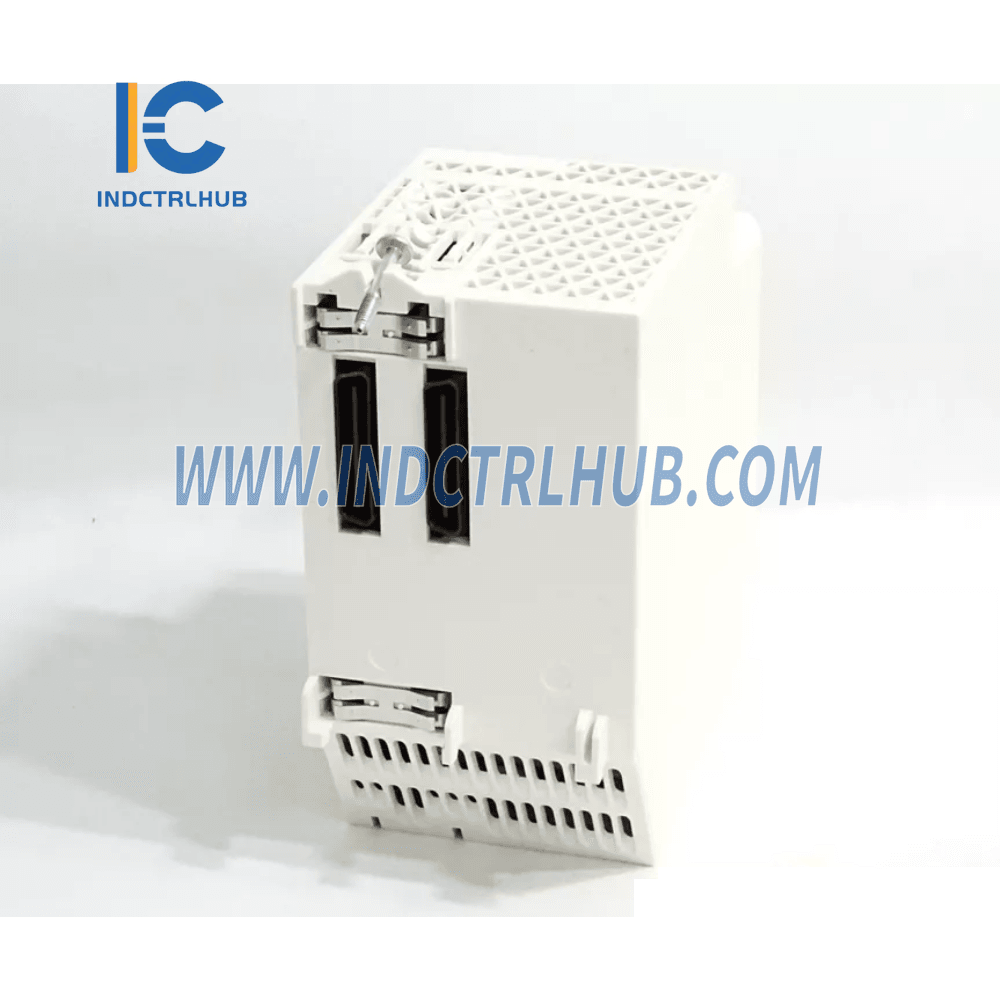

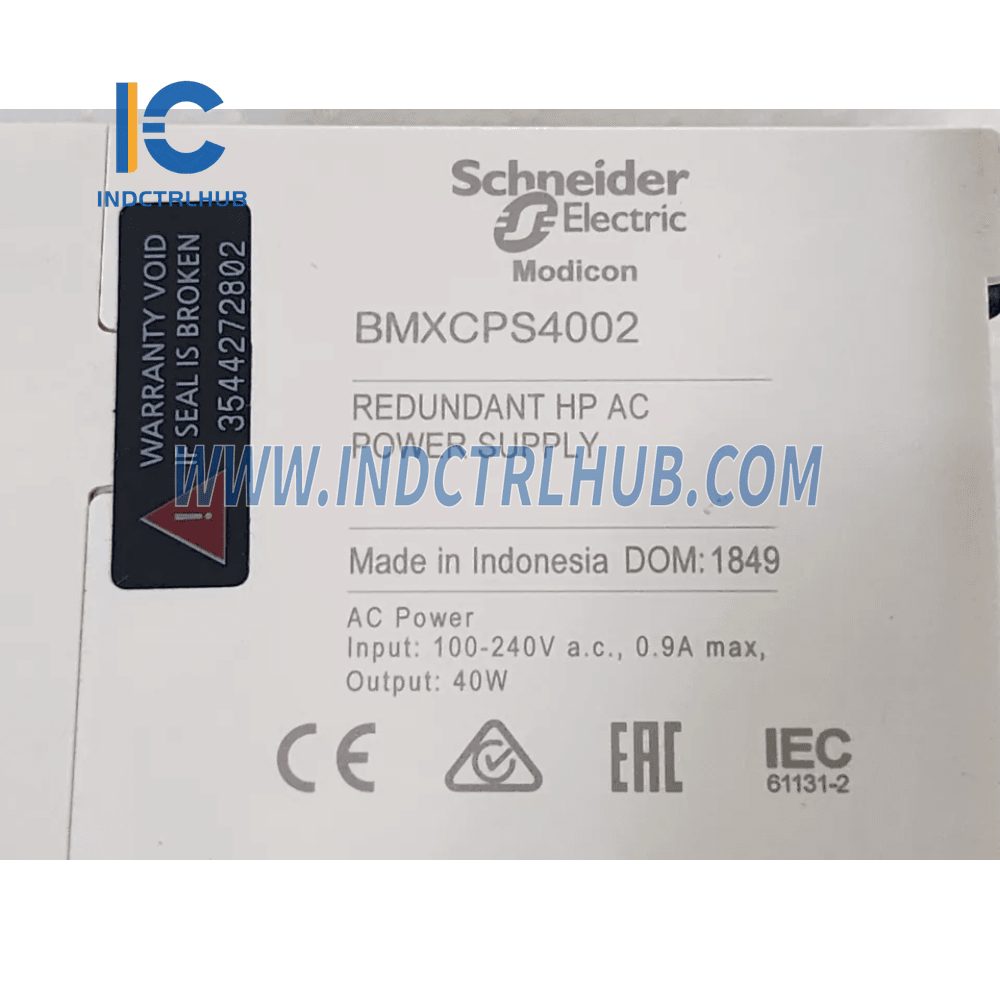

Módulo de Fuente de Alimentación Schneider BMXCPS4002 X80
Módulo de Fuente de Alimentación Schneider BMXCPS4002 X80
Manufacturer: Schneider Electric
Product No.: BMXCPS4002
Condition:1000 en existencias
Product Type: Módulo de Suministro de Energía X80
Product Origin: France
Payment: T/T, Western Union
Weight: 510g
Shipping port: Xiamen
Warranty: 12 months
- Soporte 24/7
- Devoluciones de 30 días
- Envío rápido
Información del Producto: Módulo de Fuente de Alimentación Schneider X80 - BMXCPS4002
Fabricante:
- Schneider Electric
Modelo/Número de pieza:
- BMXCPS4002 (Módulo de Fuente de Alimentación X80)
Descripción:
El BMXCPS4002 es un módulo de fuente de alimentación diseñado para la gama Modicon X80, compatible con los controladores de automatización programables Modicon M580 y M340 (PAC). Este módulo opera con un rango de voltaje de entrada de 100–240 V AC y proporciona energía esencial para módulos de E/S, procesadores y sensores. Ofrece 40W de potencia secundaria a 24V DC, con diagnósticos avanzados que incluyen detección de temperatura, pruebas de redundancia y duración de tiempo de actividad. Presenta protección robusta y un diseño compacto, lo que lo hace adecuado para aplicaciones de procesos medianas a grandes. Este módulo tiene una clasificación IP20 y cumple con varias normas internacionales.
Presupuesto:
| Característica | Especificación |
|---|---|
| Gama de productos | Modicon X80 |
| Tipo de producto | Módulo de fuente de alimentación |
| Compatibilidad de placa de conexión | Compatible con todos los backplanes |
| Diagnósticos Avanzados Disponibles | Sensado de temperatura, Prueba de redundancia, Duración de tiempo de actividad, Información de redundancia, Vida útil restante |
| Voltaje primario | 100...240 V CA |
| Tipo de circuito de suministro | C.A. |
| Energía secundaria | 18 W a 3.3 V CC (fuente de alimentación lógica del módulo I/O) |
| 40 W a 24 V CC (fuente de alimentación del módulo I/O y procesador, si 3.3 V no está cargado) | |
| Límite de Voltaje Primario | 85...264 V CA |
| Frecuencia de la red | 50/60 Hz |
| Límites de Frecuencia de Red | 47…63 Hz |
| Potencia aparente | 0,13 kVA |
| Corriente de entrada | 0.55 A @ 240 V, 1.01 A @ 115 V |
| Corriente de entrada | 30 A @ 120 V, 60 A @ 240 V |
| I²t en Activación | 1 A².s @ 115 V, 4 A².s @ 230 V |
| Está en la activación | 0.1 A.s @ 115 V, 0.15 A.s @ 230 V |
| Confiabilidad del MTBF | 792.000 horas |
| Tipo de protección | Fusible interno no accesible para el circuito primario, Protección contra sobrecargas, Protección contra sobretensiones, Protección contra cortocircuitos para el circuito secundario |
| Corriente en Voltaje Secundario | 5.5 A @ 3.3 V CC (fuente de alimentación lógica del módulo I/O) |
| 1.67 A @ 24 V CC (suministro de energía del módulo I/O y procesador) | |
| Disipación de Potencia Máxima | 8,5 pulgadas |
| LED de estado | 1 LED (verde) para la presencia de voltajes (OK) |
| 1 LED (verde) para redundancia (OK) | |
| 1 LED (verde) para el estado de la fuente de alimentación | |
| Tipo de control | botón de reinicio (reinicio en frío) |
| Conexión Eléctrica | conector de 2 pines para relé de alarma |
| Conector de 5 pines para suministro de línea, tierra de protección | |
| Resistencia de Aislamiento | ≥ 100 MΩ (primario/tierra), ≥ 100 MΩ (primario/secundario) |
| Peso neto | 0,51 kilogramos |
Especificaciones Ambientales:
| Característica | Especificación |
|---|---|
| Inmunidad a los Microdescansos | 1 ms |
| Rigidez dieléctrica | 1500 V (primario/secundario, alimentación lógica del módulo I/O) |
| 1500 V (primario/secundario, alimentación del módulo I/O y procesador) | |
| 2300 V (primario/secundario, alimentación del sensor) | |
| 1500 V (primario/tierra) | |
| 500 V (salida/suelo del sensor de 24 V) | |
| Resistencia a la vibración | 3 gn |
| Resistencia a los golpes | 30 gn |
| Grado de Protección de PI | IP20 |
| Características Ambientales | 3C3, 3C4 conforme a EN/IEC 60721-3-3 |
| Temperatura del Aire Ambiente (Operación) | 0…60 °C |
| Temperatura del Aire Ambiente (Almacenamiento) | -40…85 °C |
| Humedad relativa | 5…95 % a 55 °C sin condensación |
| Tratamiento Protector | TC (Recubrimiento conformado Humiseal 1A33) |
| Altitud de operación | 0...2000 m (0...5000 m con factor de descalificación) |
Certificaciones y Normas:
| Característica | Especificación |
|---|---|
| Certificaciones de Producto | CE, RCM, Marina Mercante, CSA, EAC, UL |
| Directivas de Cumplimiento | 2014/35/UE (Directiva de Baja Tensión), 2014/30/UE (EMC), 2012/19/UE (RAEE) |
| Normas | EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201 |
Características principales:
- Alta Potencia de Salida: Proporciona 40W a 24V CC y 18W a 3.3V CC para una variedad de módulos de E/S y procesadores.
- Diagnósticos Avanzados: Incluye sensores de temperatura, pruebas de redundancia, duración de tiempo de actividad, información de redundancia, y vida útil restante para mantenimiento proactivo.
- Amplio rango de voltaje: Funciona con un rango de voltaje primario de 100–240 V CA y ofrece flexibilidad para aplicaciones globales.
- Confiabilidad: MTBF de 792,000 horas asegura un rendimiento robusto.
- Diseño Compacto y Eficiente: Ligero con solo 0.51 kg y con una clasificación IP20 para protección en entornos industriales.
