Product Description
Información general
|
Campo |
Detalles |
|---|---|
|
Fabricante |
Schneider Electric |
|
Modelo/Número de pieza |
140DDO35300C |
|
Descripción |

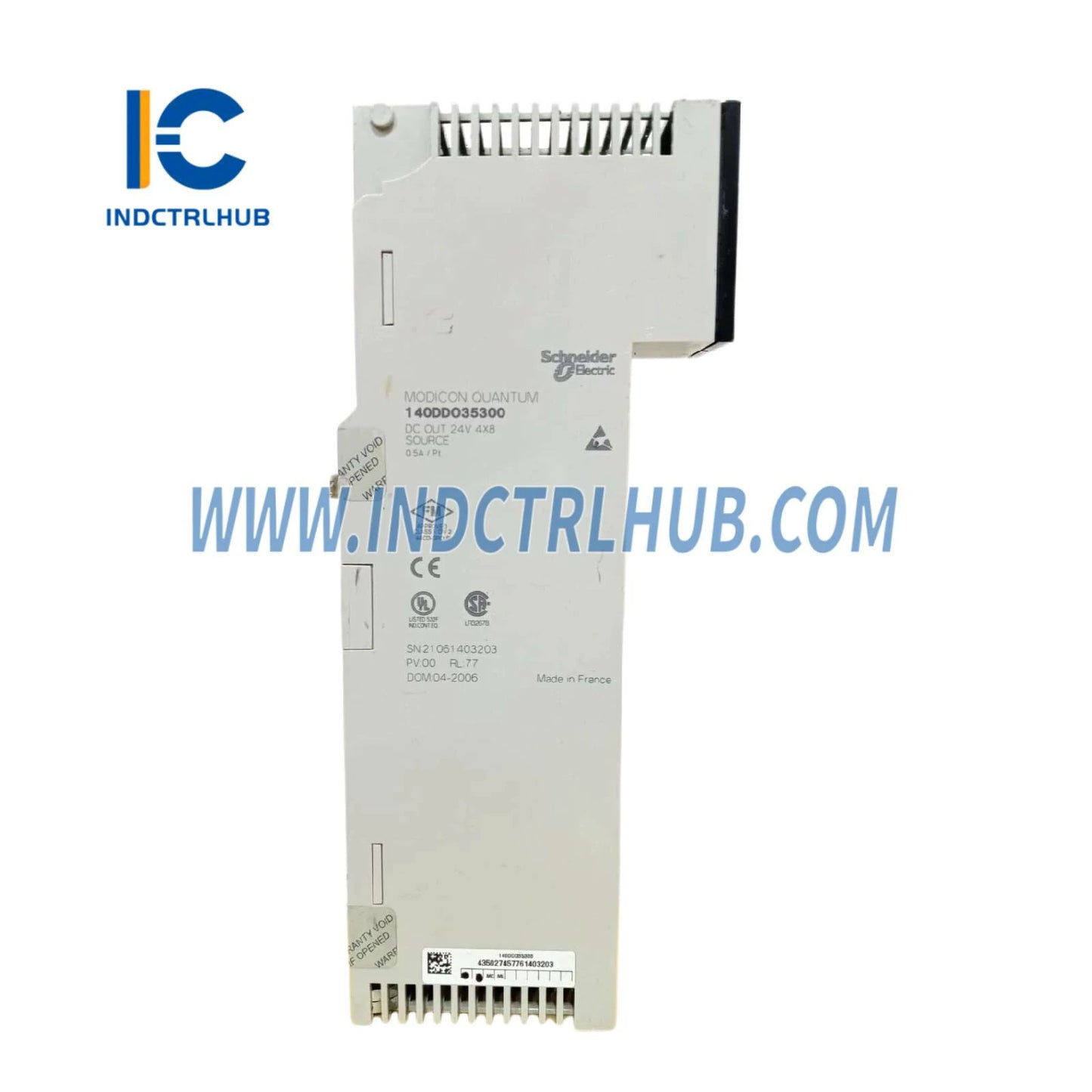

Módulo de salida discreta Modicon Quantum - 32 O estado sólido |
|
Gama de productos |
Plataforma de automatización Modicon Quantum |
|
Tipo de producto |
Módulo de salida discreta DC |
Presupuesto
Características de salida
|
Parámetro |
Valor |
|---|---|
|
Número de Salida Discreta |
32 |
|
Grupos de canales |
4 grupos de 8 |
|
Tipo de lógica |
Lógica positiva (fuente) |
|
Voltaje de Salida Discreto |
24 V CC |
|
Límites de Voltaje de Salida |
19,2…30 V |
|
Voltaje Máximo Absoluto de Salida |
56 V para un pulso decreciente de 1,3 s |
|
Caída máxima de voltaje |
< 0,4 V a 0,5 A |
|
Corriente de carga máxima |
16 A por módulo; 4 A por grupo |
|
Corriente de sobretensión |
5 A durante 0,5 ms |
|
Corriente de fuga máxima |
0,4 mA a 30 V |
|
Inductancia de carga |
L(H) = 0.5 / [(I²) × f(Hz)] a 50 Hz |
|
Tiempo de respuesta |
≤ 1 ms (estado 0↔1) |
|
Calificación de fusible asociada |
3 A por punto; 5 A por grupo |
|
Protección |
Fusible interno de 5 A por grupo |
Eléctrico y Aislamiento
|
Parámetro |
Valor |
|---|---|
|
Abordar el requisito |
2 palabras de salida |
|
Aislamiento (Canal a Bus) |
1780 Vrms CC durante 1 min |
|
Aislamiento (Grupo a Grupo) |
500 Vrms CC durante 1 min |
|
Disipación de potencia |
1.75 W + (0.4 V × corriente total de carga del módulo) |
|
Requisito de corriente del bus |
330 mA |
Diagnósticos e Indicaciones
|
Característica |
Detalles |
|---|---|
|
Indicaciones de falla |
Fusible fundido, pérdida de alimentación de campo |
|
LEDs de señalización local |
1 verde (autobús activo) 1 rojo (fallo) 32 verde (estado de salida) |
Especificaciones físicas
|
Parámetro |
Valor |
|---|---|
|
Formato del módulo |
Estándar |
|
Peso neto |
0,45 kilogramos |
Especificaciones Ambientales
|
Parámetro |
Valor |
|---|---|
|
Tratamiento Protector |
Recubrimiento conformal (Humiseal 1A33) |
|
Temperatura de operación |
0…60 °C |
|
Temperatura de almacenamiento |
-40…85 °C |
|
Humedad relativa |
95 % (sin condensación) |
|
Altitud de operación |
≤ 5000 metros |
|
Descarga Electroestática |
4 kV (contacto), 8 kV (aire) |
|
Resistencia al campo electromagnético |
10 V/m (80–2000 MHz) |
Certificaciones y Normas
|
Tipo |
Detalles |
|---|---|
|
Certificaciones |
GL, RINA, BV, GOST, DNV, FM Clase 1 Div 2, C-Tick, RMRS, ABS |
|
Normas |
CSA C22.2 No 142, UL 508 |
Información de embalaje
|
Parámetro |
Paquete 1 |
|---|---|
|
Tipo de paquete |
PCE |
|
Unidades por paquete |
1 |
|
Altura |
16,3 centímetros |
|
Ancho |
4,5 centímetros |
|
Longitud |
31,2 centímetros |
|
Peso |
465,0 gramos |
